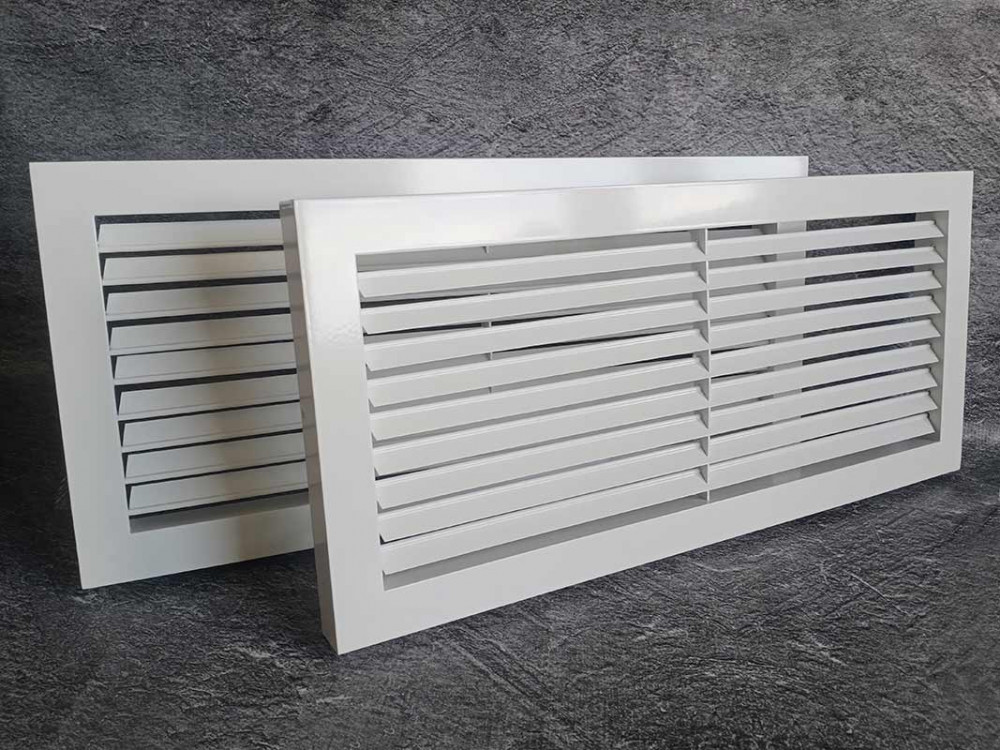

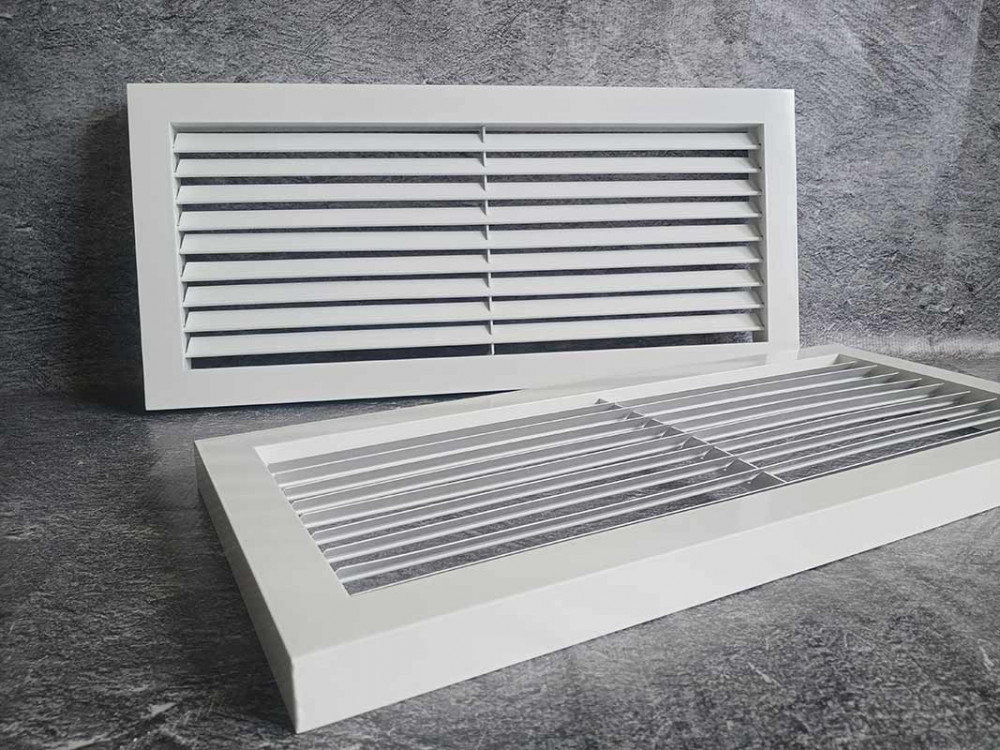

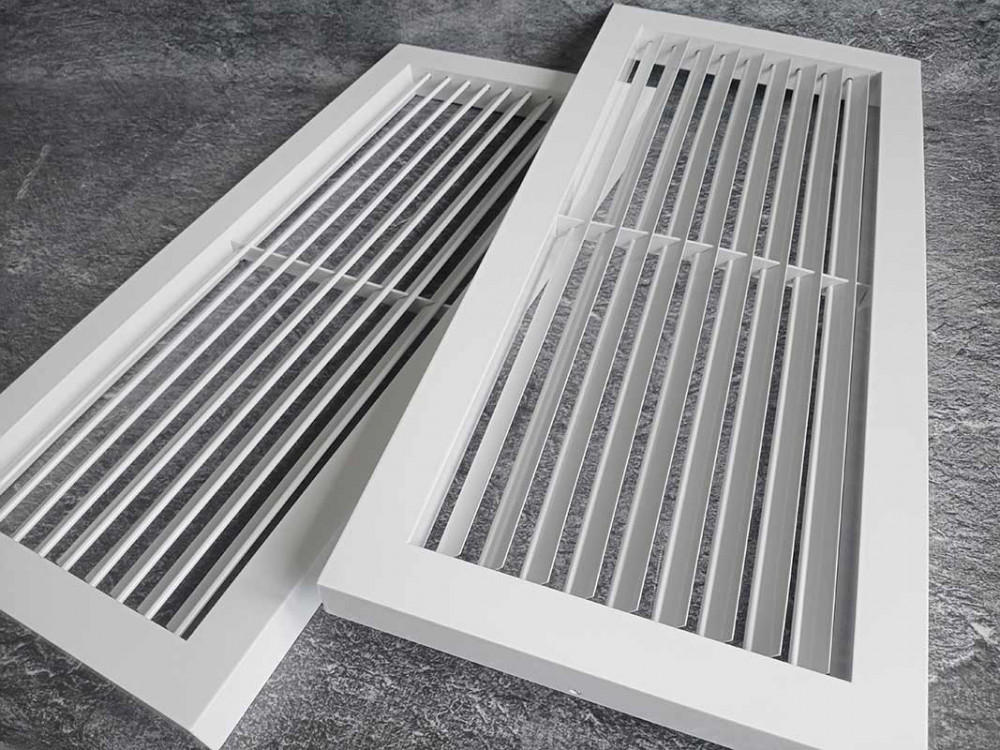

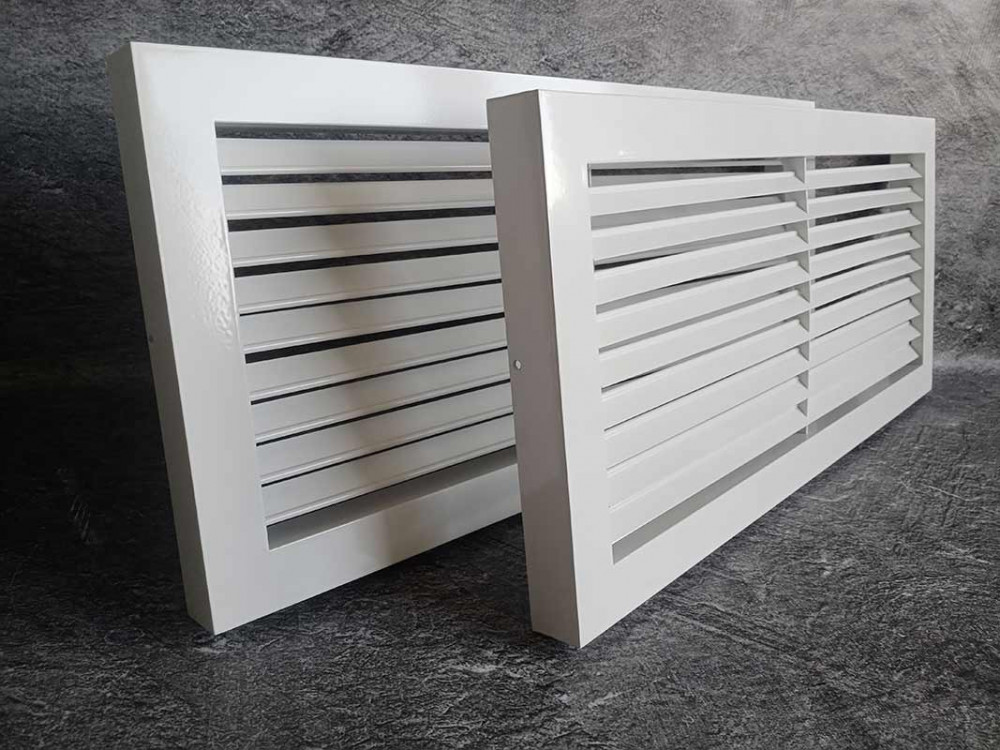

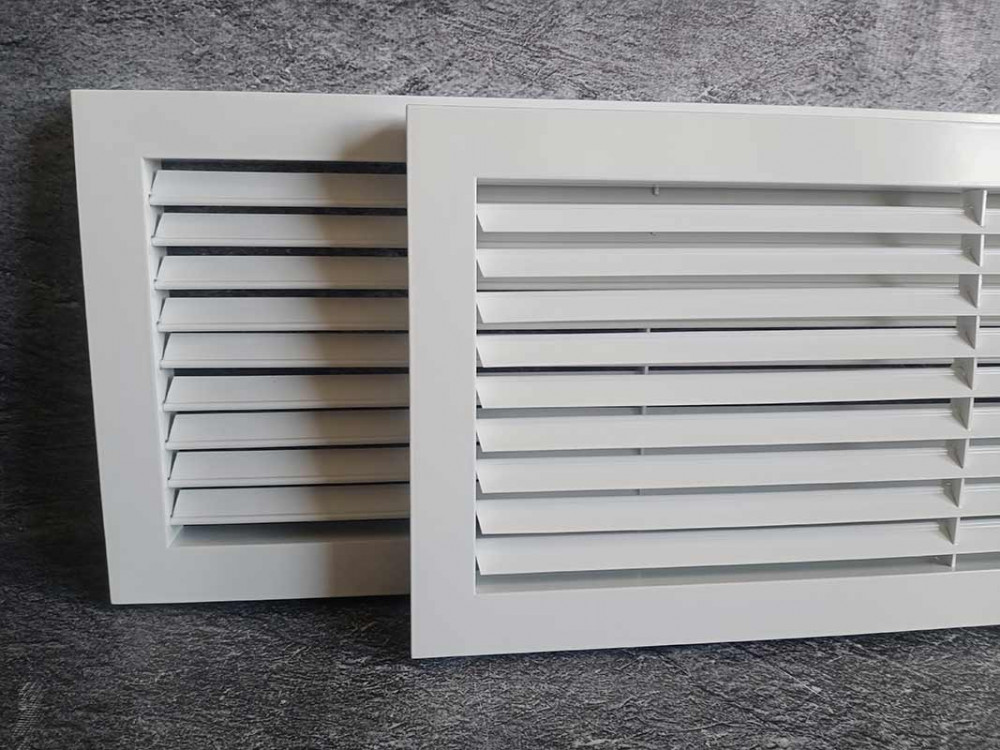

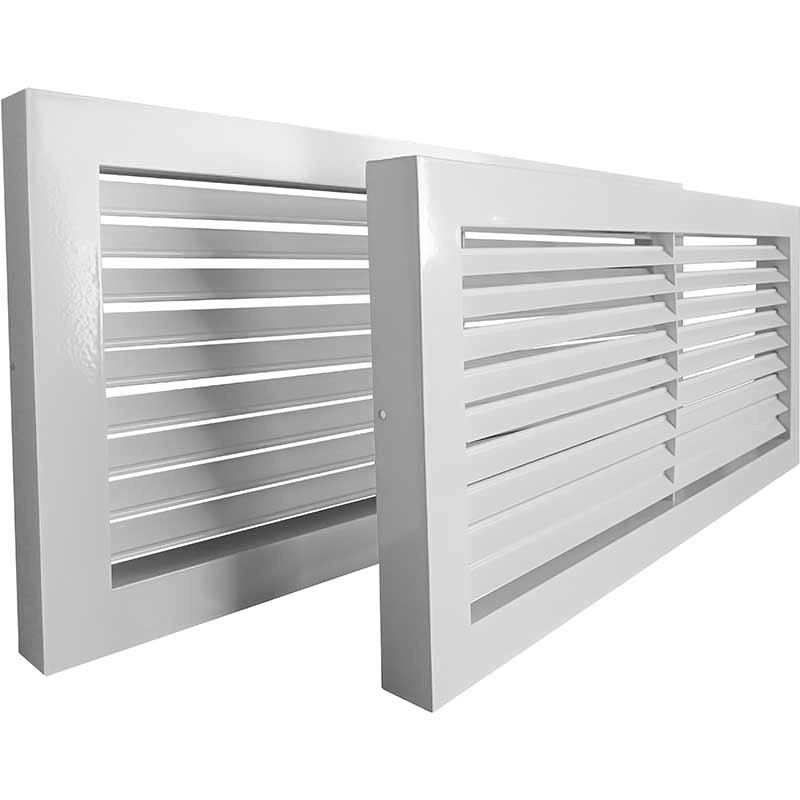

Линейная решетка накладная РАГ-НГ-Н

Нет отзывов

Артикул: 209

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

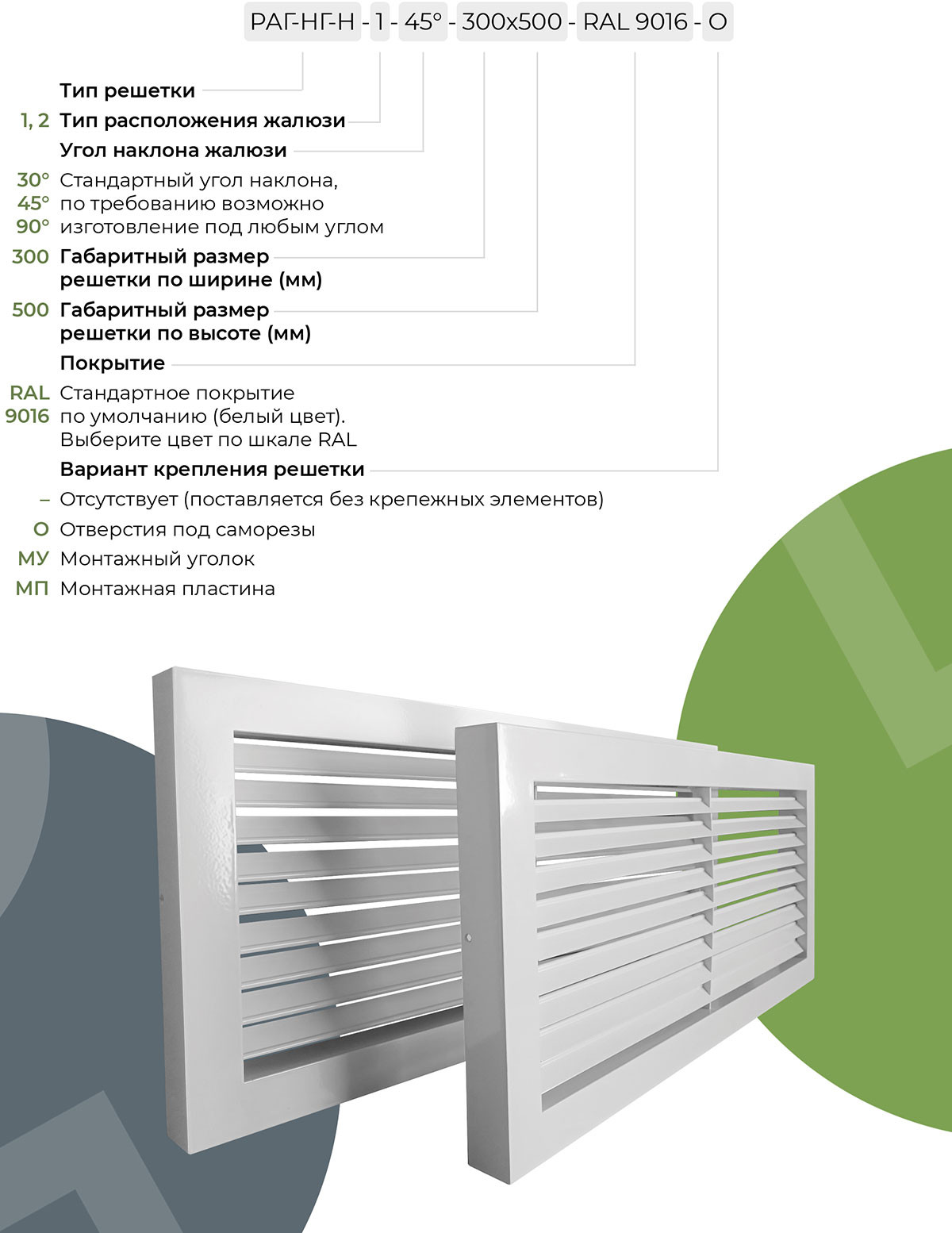

Тип жалюзи:

Тип 1

Тип 2

Угол наклона жалюзи:

30°

45°

90°

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАКЛАДНОЙ МОНТАЖ)

Отверстия под саморезы

Решетка накладывается на проем и тем самым перекрывает его по всему периметру. В этом случае решетка должна быть больше размера проема. Крепление производится с помощью саморезов через лицевую рамку решетки. При таком варианте крепления решетка будет выступать за плоскость стены на размер равный толщине (глубине) решетки.

МП

МОНТАЖНАЯ ПЛАСТИНА

Монтажная пластина

Монтаж с помощью монтажной пластины предусматривает 2 варианта крепления:

1. Утопленный монтаж. Решетка утапливается внутри строительного проема , таким образом, что лицевая часть решетки находится на одной плоскости со стеной. Крепление решетки в таком случае производится также с помощью саморезов через внутреннюю рамку решетку в торец строительного проёма или через лицевую рамку решетки в заранее установленные в проёме закладные крепежные детали.

2. Скрытый накладной монтаж. Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединение (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

БЕЗ УКАЗАНИЯ ВАРИАНТА КРЕПЛЕНИЯ

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — В стены

Серия решетки — РАГ

Материал — Алюминий

Размеры Линейная решетка накладная РАГ-НГ-Н

Дополнительно

757

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

Линейная решетка накладная РАГ-НГ-Н – современное решение для систем вентиляции

Линейная решетка накладная РАГ-НГ-Н представляет собой высококачественное изделие для систем приточно-вытяжной вентиляции и кондиционирования. Ее продуманная конструкция и элегантный дизайн делают эту модель востребованной как в жилых, так и в коммерческих помещениях.

Конструктивные особенности решетки РАГ-НГ-Н

Решетка отличается рядом уникальных характеристик:

Накладной тип монтажа: Устанавливается непосредственно на проем без внешнего фланца

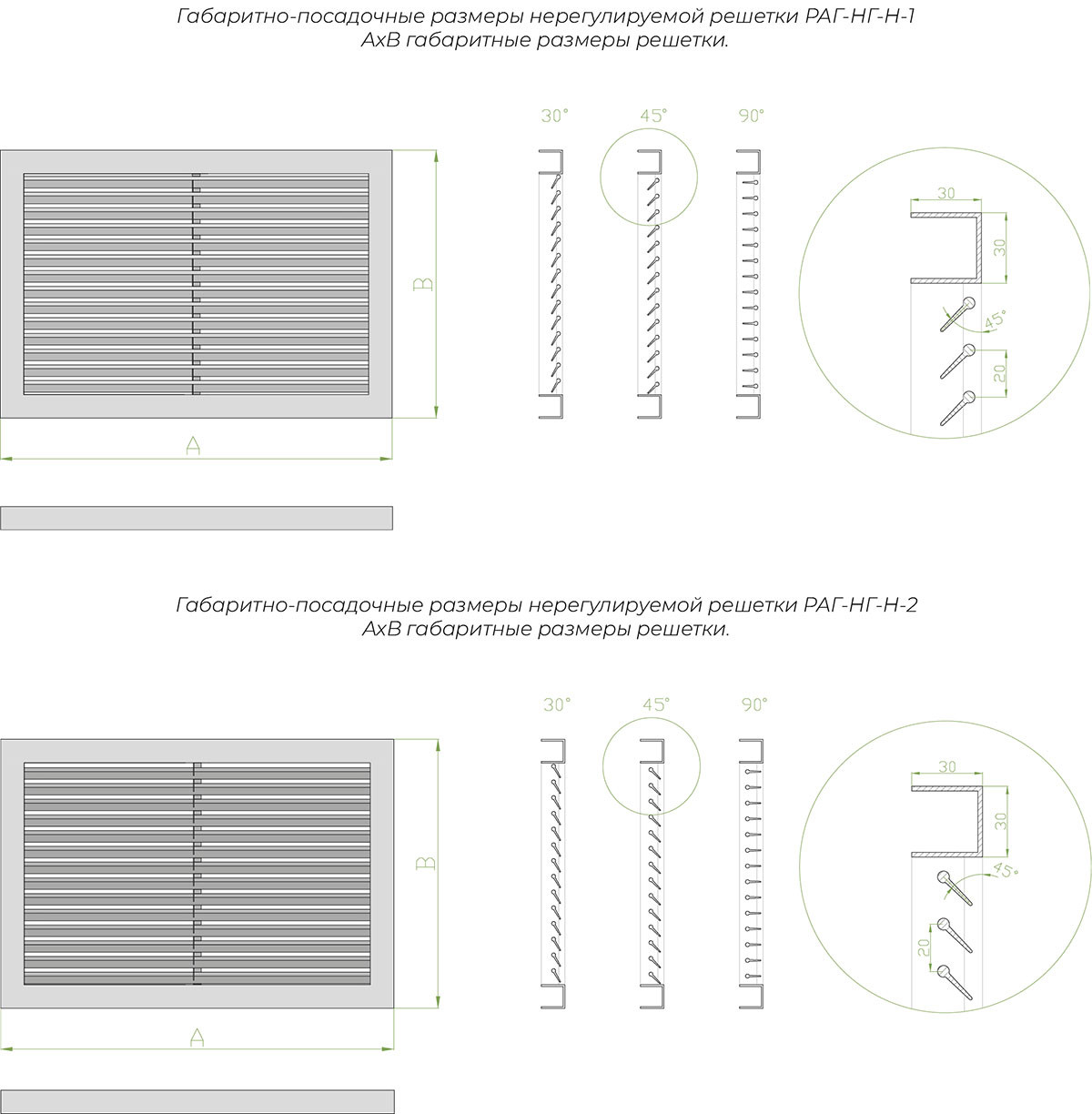

Каплеобразные жалюзи: Горизонтальное расположение с возможностью фиксации под углом 30°, 45° или 90°
Варианты направления жалюзи: Внутренняя (РАГ-НГ-Н-1) или внешняя (РАГ-НГ-Н-2) ориентация
Усиление конструкции: П-образный профиль 25×25 мм для решеток шириной более 500 мм

Технические параметры

Решетка РАГ-НГ-Н обладает следующими техническими характеристиками:

Материал: Алюминиевый профиль АД31 (ГОСТ 22233-2001)
Покрытие: Полиэфирная порошковая краска (по умолчанию RAL 9016)
Размерный ряд: От 150×100 мм до 2900×2000 мм
Индивидуальные размеры: Возможно изготовление с шагом 1 мм

Решетка РАГ-НГ-Н сочетает в себе функциональность вентиляционного оборудования и эстетику современного дизайна. Ее продуманная конструкция обеспечивает эффективный воздухообмен, сохраняя при этом стильный внешний вид.

Преимущества выбора

Универсальность монтажа: Возможность как накладной установки, так и полного утапливания в проем
Надежная фиксация жалюзи: Специальная пластина с вырезами предотвращает провисание
Широкий выбор цветов: Окраска в любой цвет по шкале RAL по запросу
Прочность конструкции: Усиление профилем для крупногабаритных моделей
Индивидуальный подход: Изготовление нестандартных размеров с минимальным шагом

Линейная решетка накладная РАГ-НГ-Н – это оптимальное решение для тех, кто ценит качество, функциональность и эстетику. Ее запатентованный алюминиевый профиль и продуманная конструкция обеспечивают долгий срок службы и безупречную работу в системах вентиляции любого типа.

Характеристики

Место применения

В стены
Серия решетки

РАГ
Материал

Алюминий
