Радиусная линейная решетка РАЛ1/РАЛ2

Радиусная линейная решетка РАЛ1/РАЛ2 для систем вентиляции

Радиусные решетки РАЛ1 и РАЛ2 представляют собой специализированные решения для систем приточно-вытяжной вентиляции, кондиционирования и воздушного отопления. Их уникальная конструкция разработана для монтажа на криволинейные поверхности, что расширяет возможности проектирования вентиляционных систем.

Конструктивные особенности

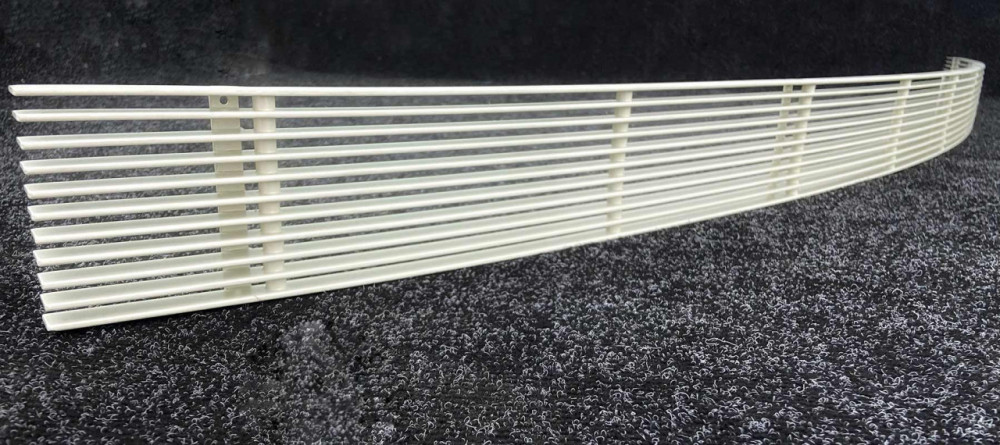

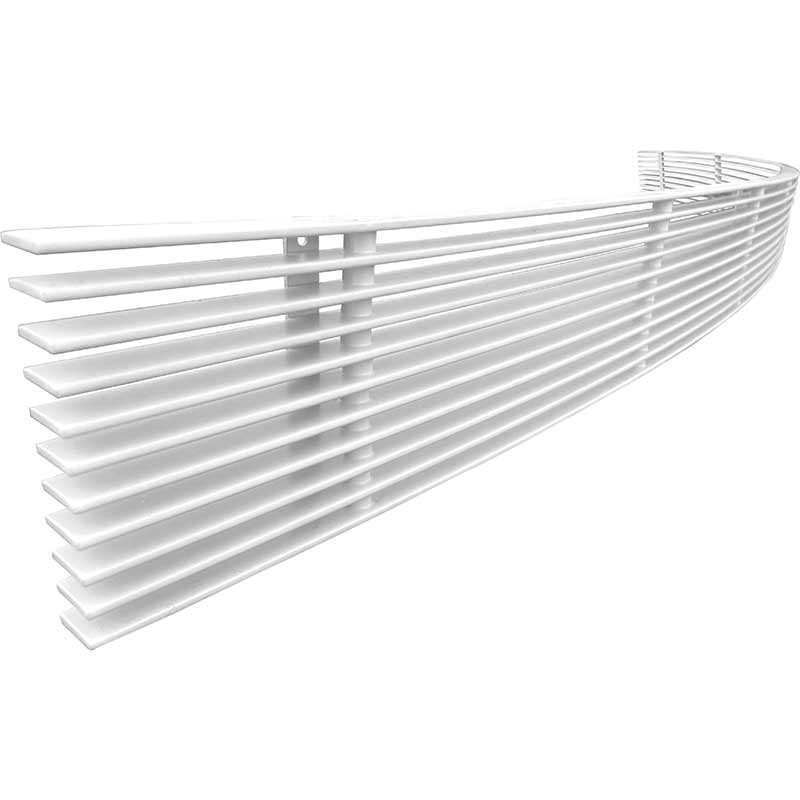

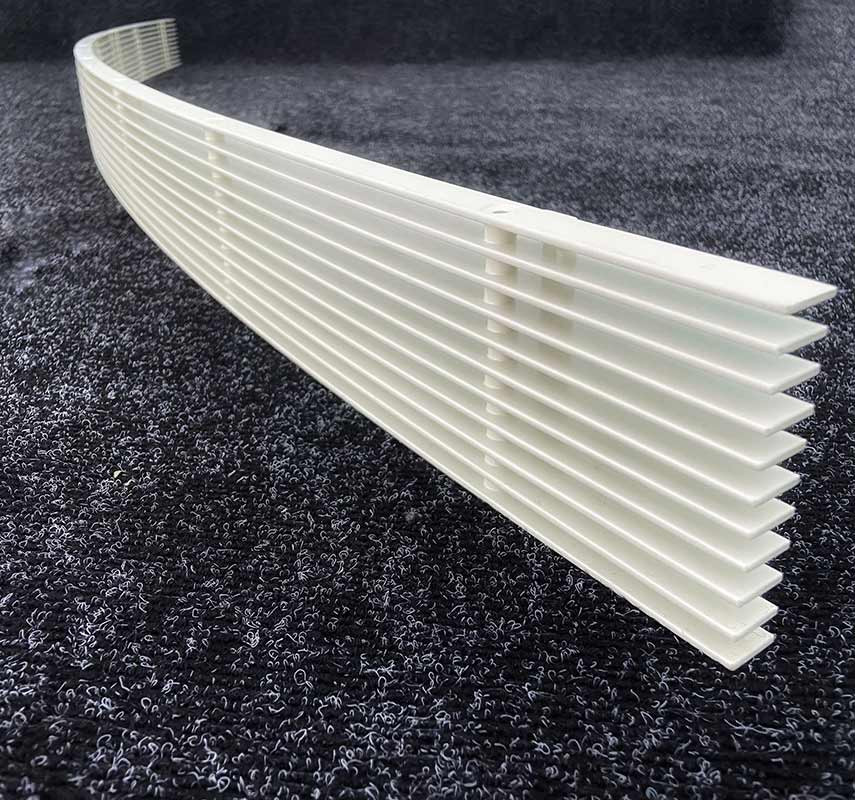

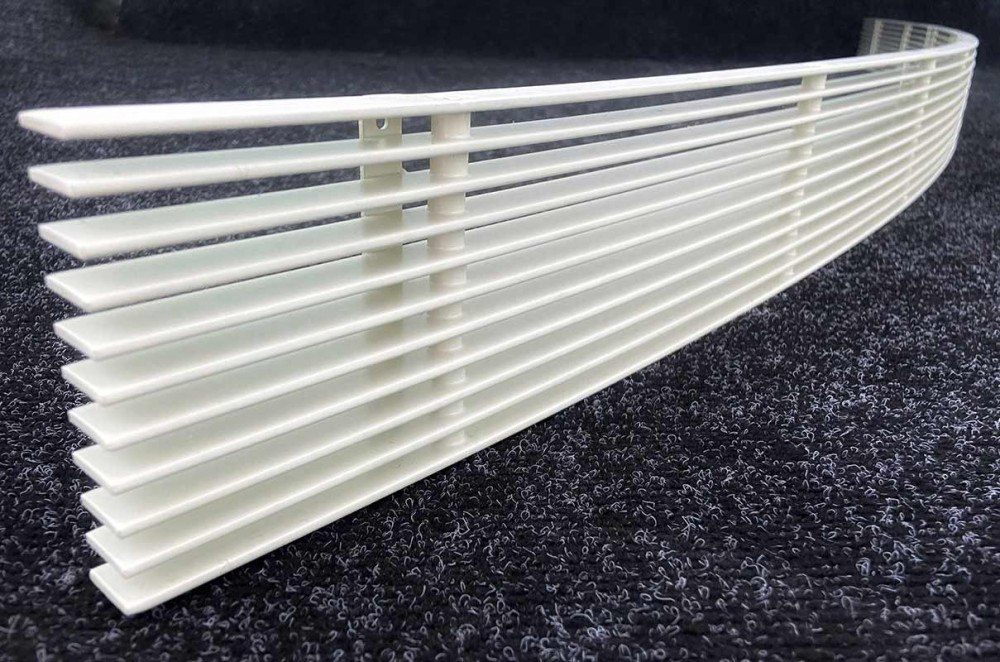

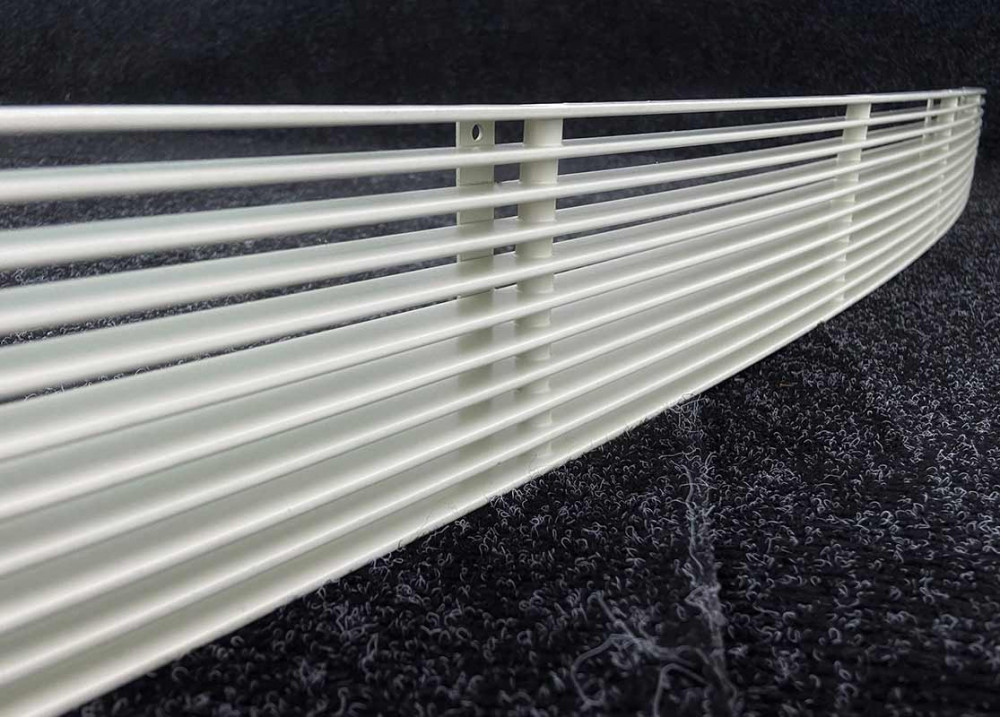

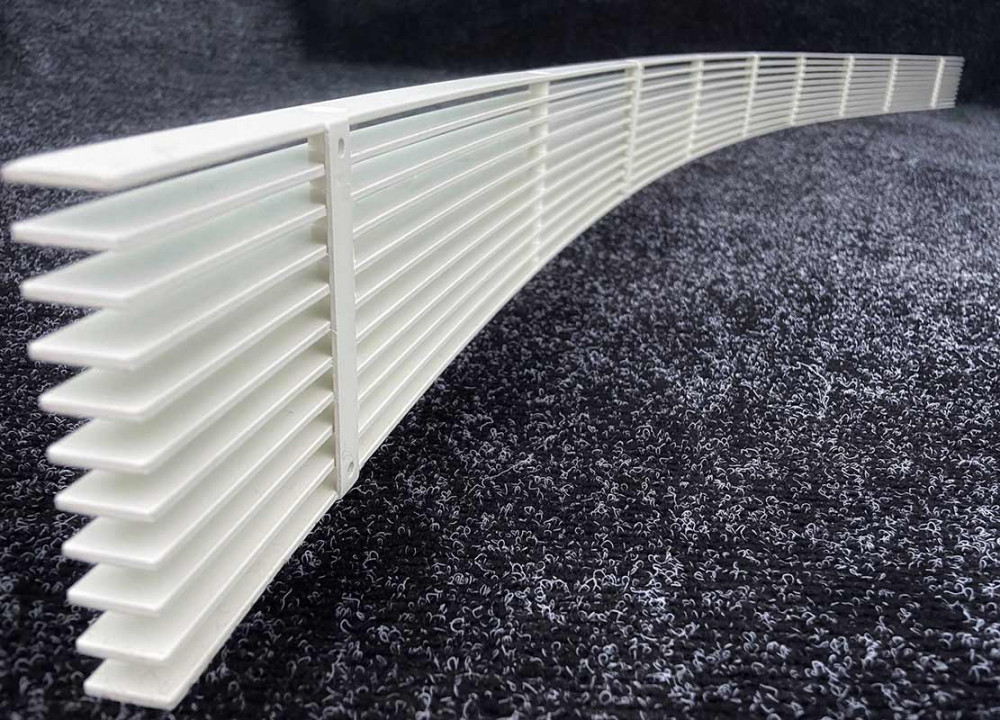

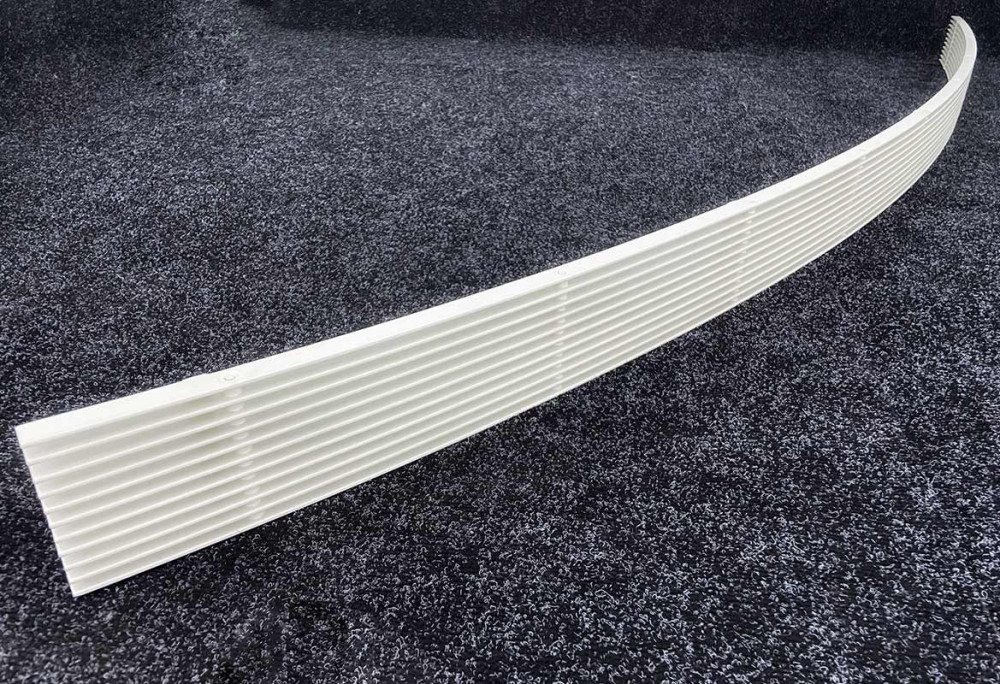

Решетки имеют безрамочную конструкцию, состоящую из дугообразных ламелей, соединенных вертикальными трубками. Угол наклона ламелей фиксированный - 0° относительно плоскости, что обеспечивает прямое распределение воздушного потока без отклонения от нормали.

Технические параметры:

• Тип конструкции: безрамочная
• Форма ламелей: дугообразная (по заданному радиусу)
• Крепление: вертикальные трубки
• Угол наклона: 0° (фиксированный)
• Распределение воздуха: прямое (0° отклонения)

Модификации и технические характеристики

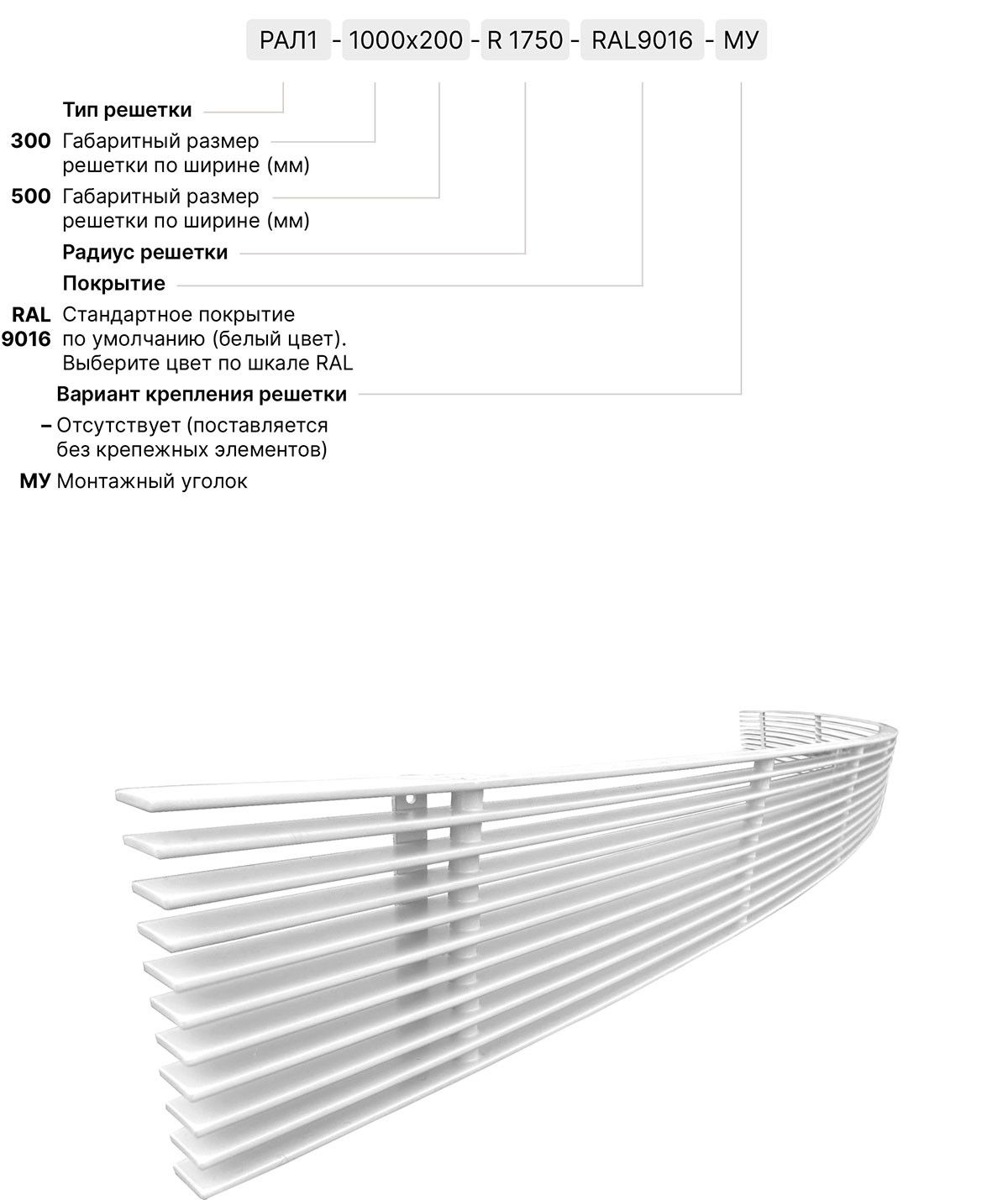

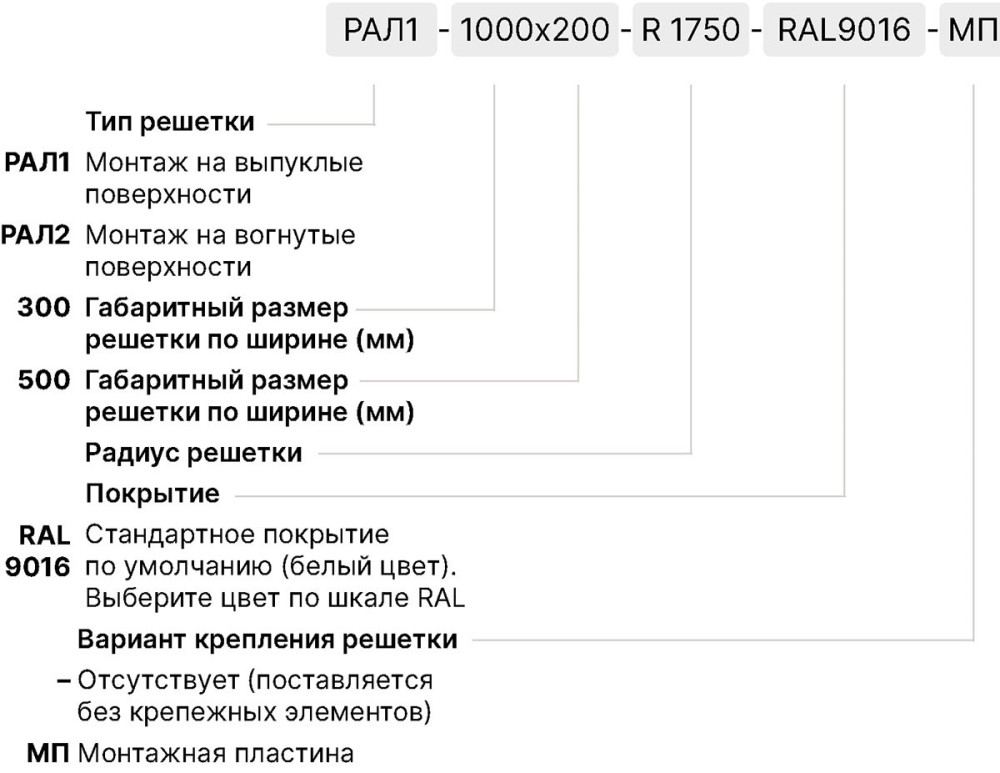

Решетки выпускаются в двух вариантах исполнения: РАЛ1 для выпуклых поверхностей и РАЛ2 для вогнутых поверхностей. Изготовление осуществляется из оцинкованной стали толщиной 2,5 мм с порошковым покрытием.

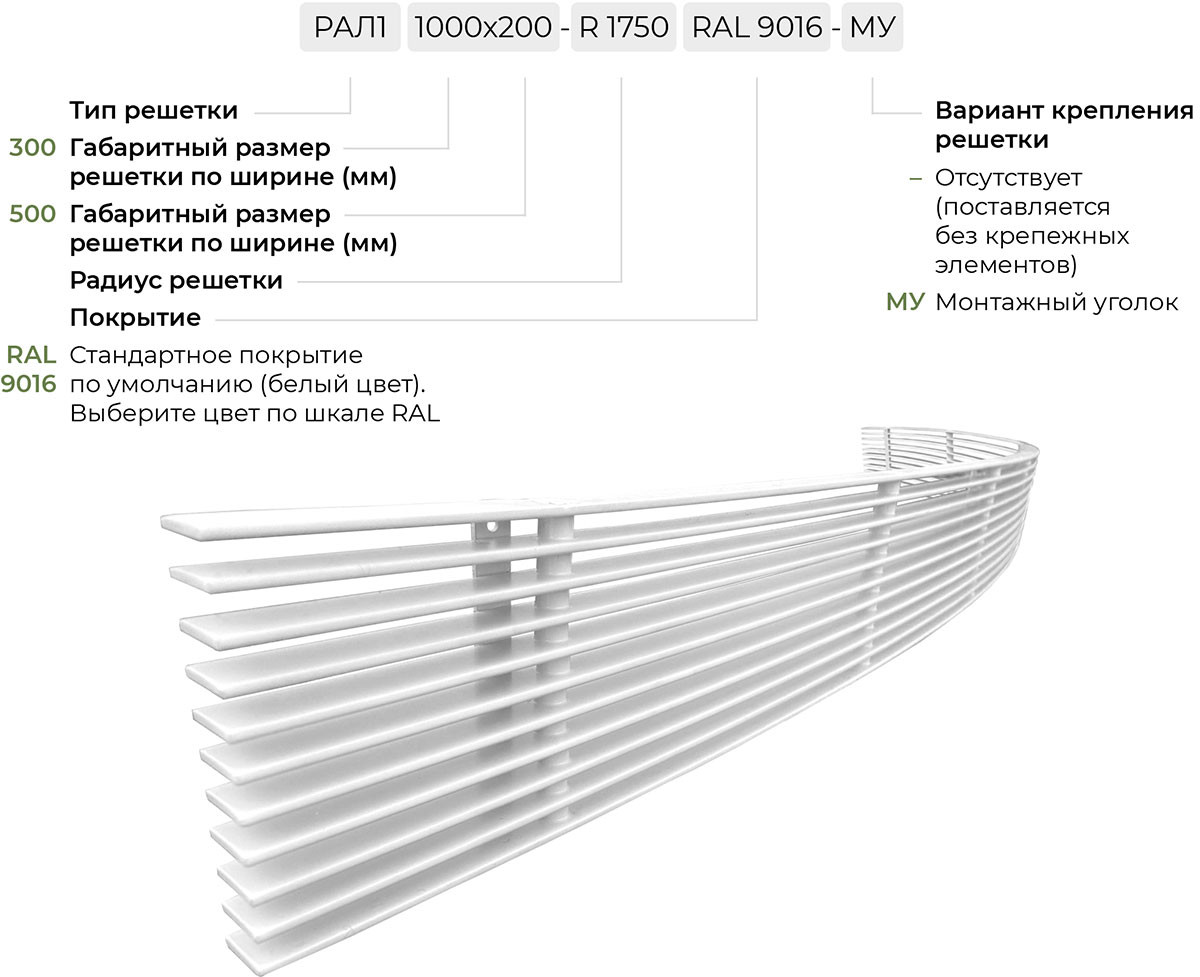

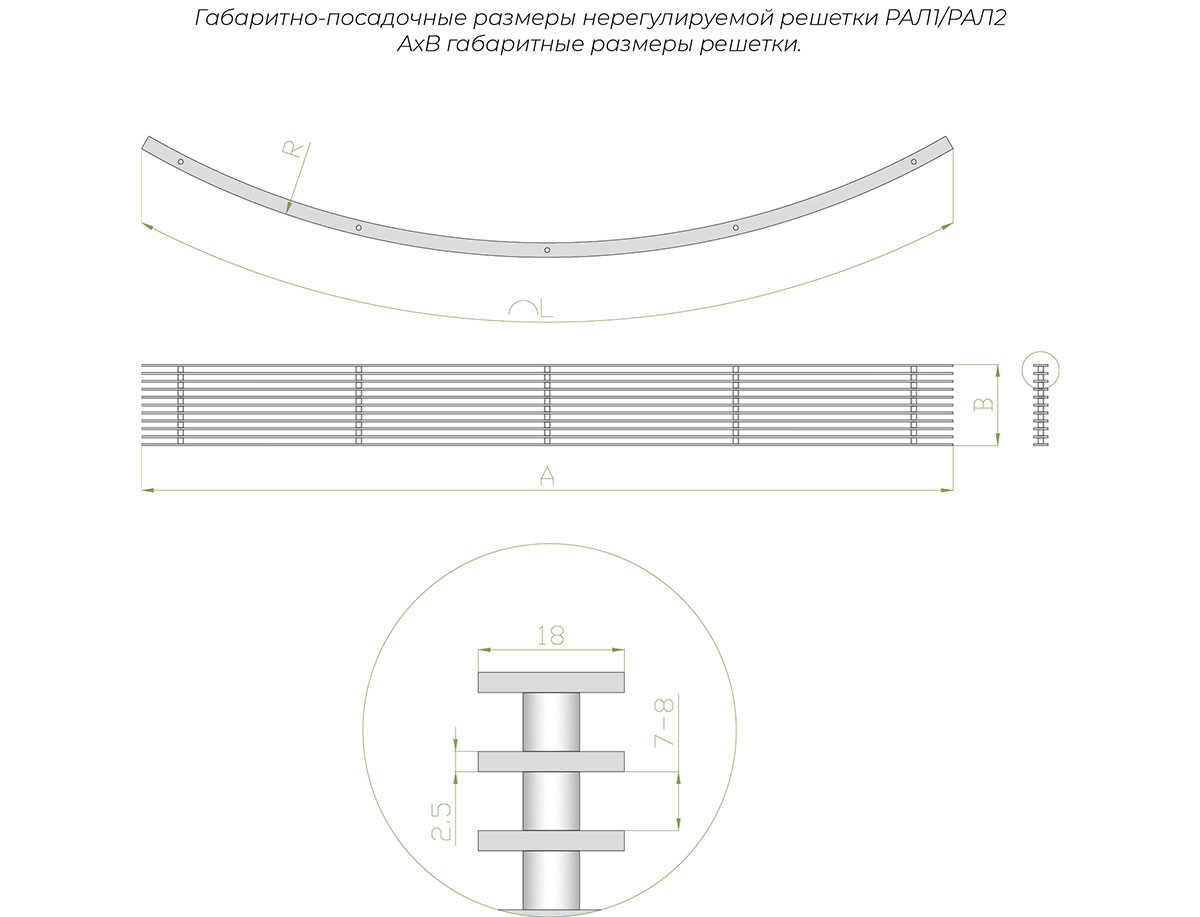

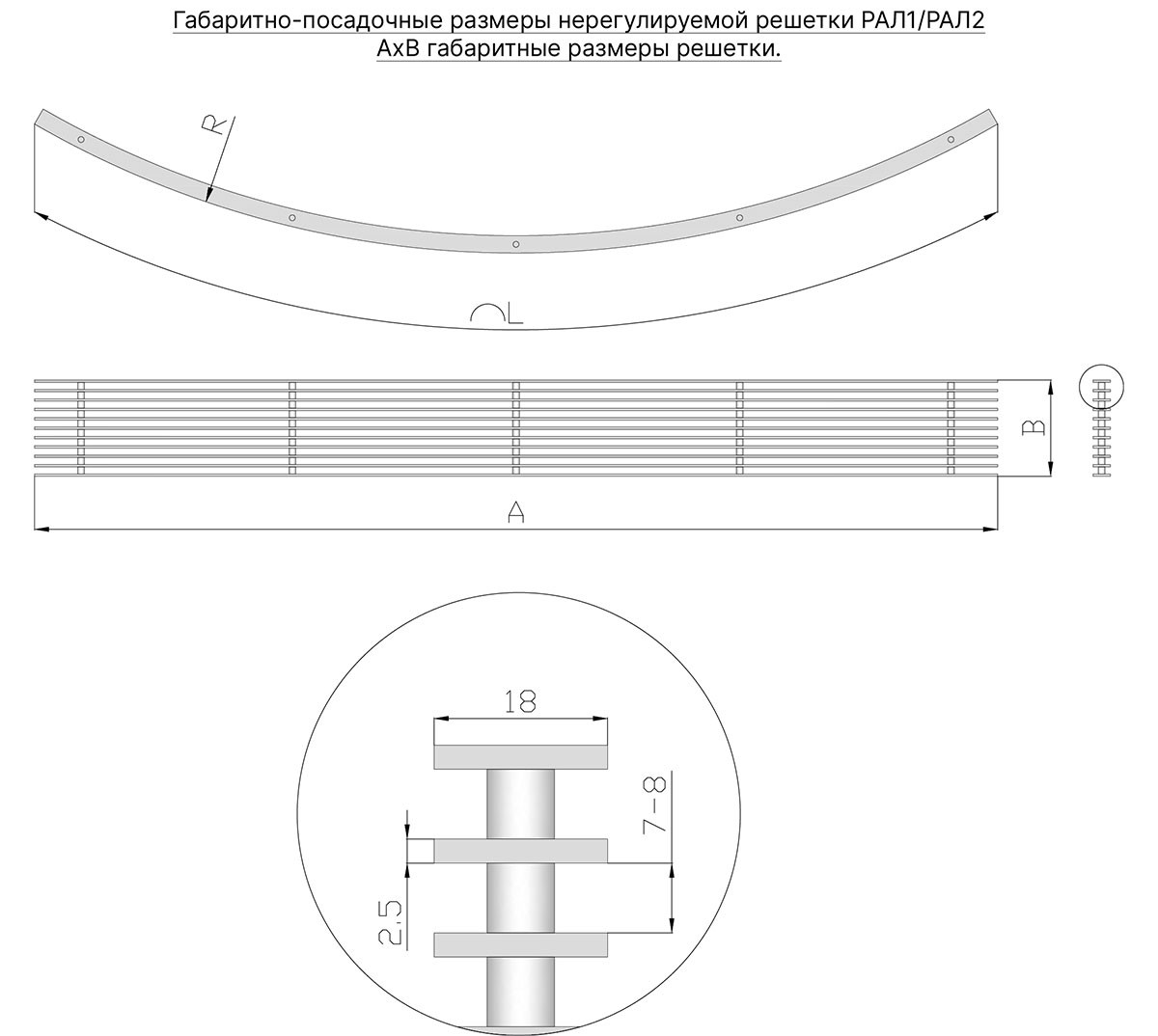

Габаритные параметры:

• Длина: от 400 мм до 2200 мм
• Высота: от 30 мм до 500 мм
• Материал: оцинкованная сталь 2,5 мм
• Покрытие: полиэфирная порошковая краска (RAL 9016 стандарт)

Радиусные решетки РАЛ1 и РАЛ2 открывают новые возможности для проектирования вентиляционных систем на криволинейных поверхностях, сочетая функциональность с эстетичным внешним видом.

Области применения и особенности

Решетки предназначены для использования в различных типах помещений и сооружений. Их конструкция позволяет органично вписываться в архитектурные решения с криволинейными формами.

Основные особенности:

• Два типа исполнения для разных поверхностей
• Безрамочная конструкция
• Дугообразные ламели
• Возможность окраски в любой цвет RAL

Решетки РАЛ1 и РАЛ2 отличаются от традиционных линейных решеток возможностью монтажа на криволинейные поверхности. Их безрамочная конструкция и дугообразные ламели позволяют создавать плавные линии воздухораспределения, что особенно важно в современных архитектурных решениях. Прямое распределение воздушного потока обеспечивает эффективную работу вентиляционной системы.

Использование оцинкованной стали толщиной 2,5 мм гарантирует прочность и долговечность конструкции. Порошковое покрытие не только придает решеткам эстетичный внешний вид, но и обеспечивает дополнительную защиту от коррозии. Возможность выбора цвета позволяет гармонично интегрировать решетки в любой интерьер.

Благодаря широкому диапазону размеров, радиусные решетки могут использоваться как в небольших помещениях, так и в крупных общественных зданиях. Их конструкция особенно востребована в торговых центрах, аэропортах, театрах и других объектах, где важны как функциональность вентиляционной системы, так и архитектурная выразительность.
