Неподвижная линейная решетка с КРВ РАН-Б+Р

Неподвижная линейная решетка с КРВ РАН-Б+Р для систем вентиляции

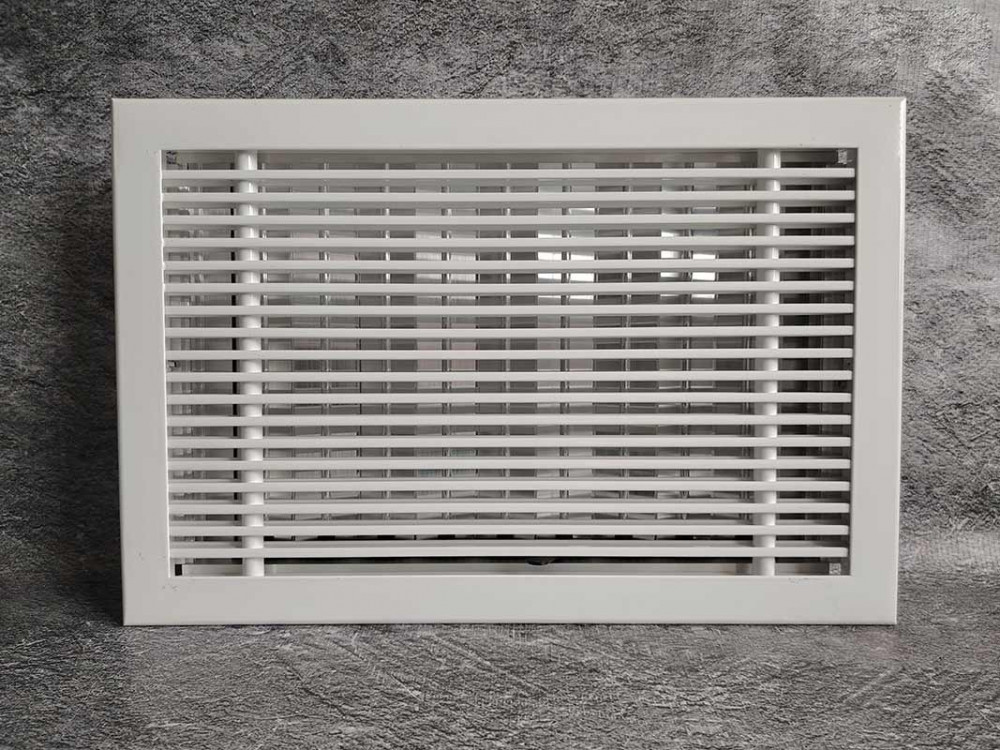

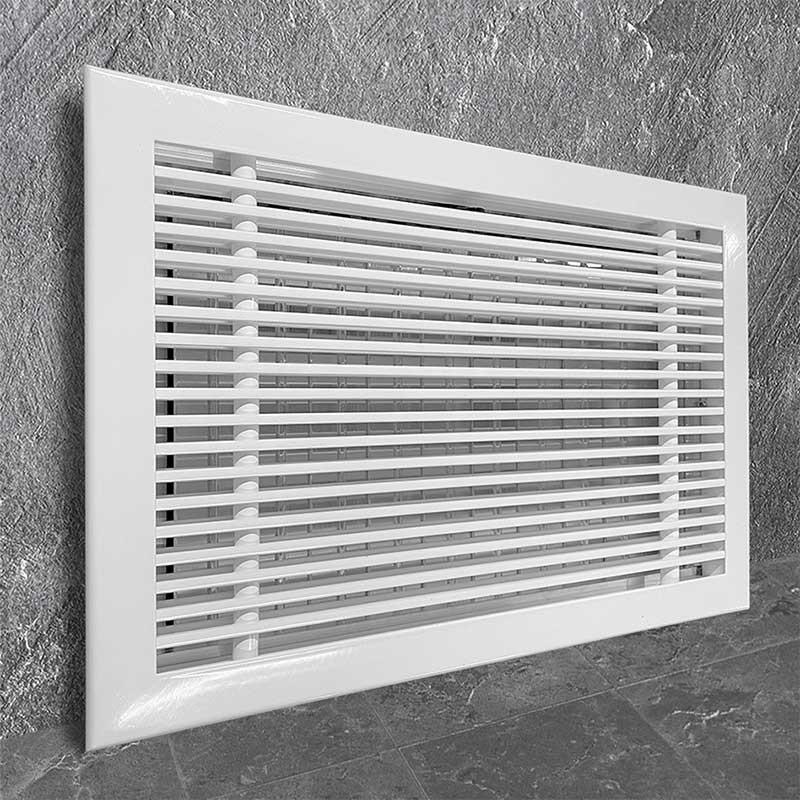

Решетка РАН-Б+Р представляет собой комбинированное решение для систем приточно-вытяжной вентиляции и кондиционирования, сочетающее прочную конструкцию воздухораспределительного устройства с функцией регулирования воздушного потока. Предназначена для настенного и потолочного монтажа в местах, где требуется повышенная прочность конструкции.

Конструктивные особенности

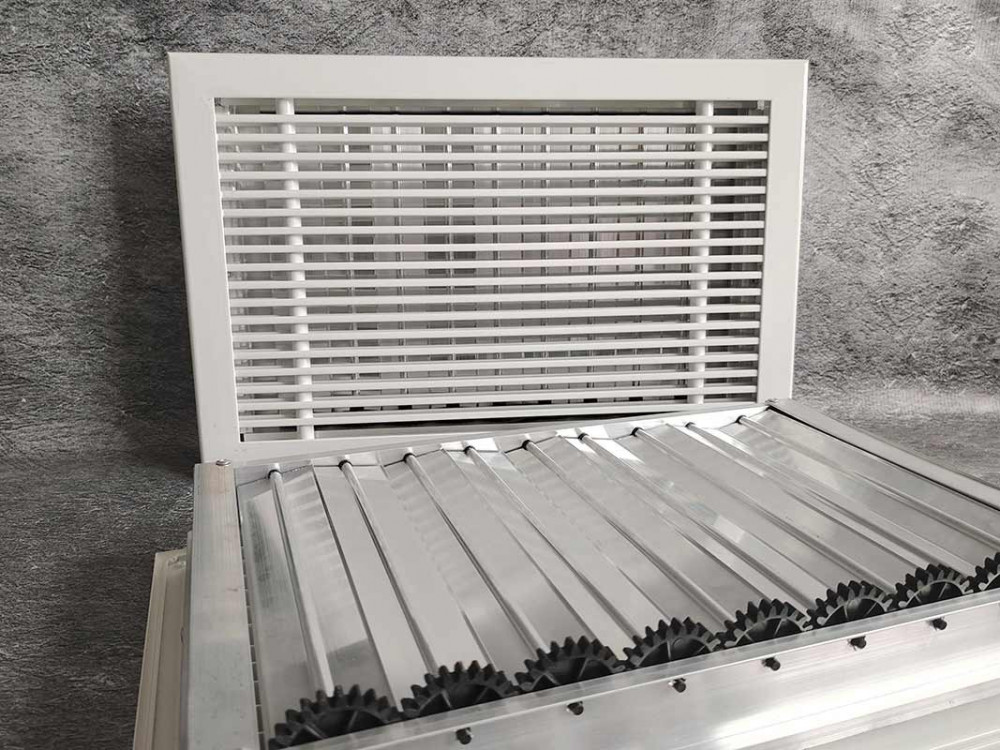

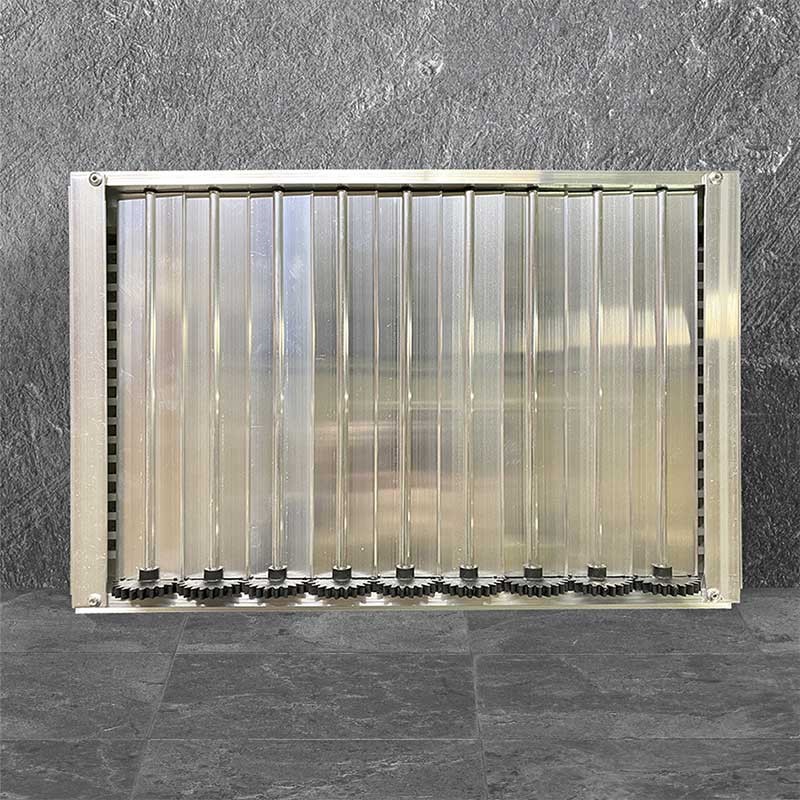

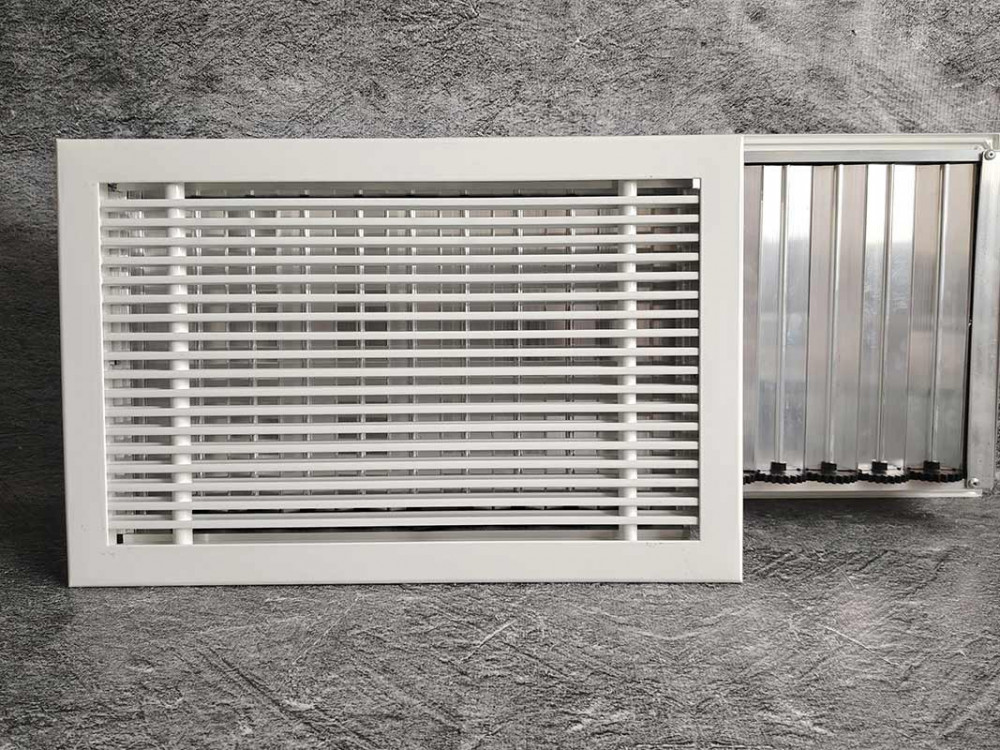

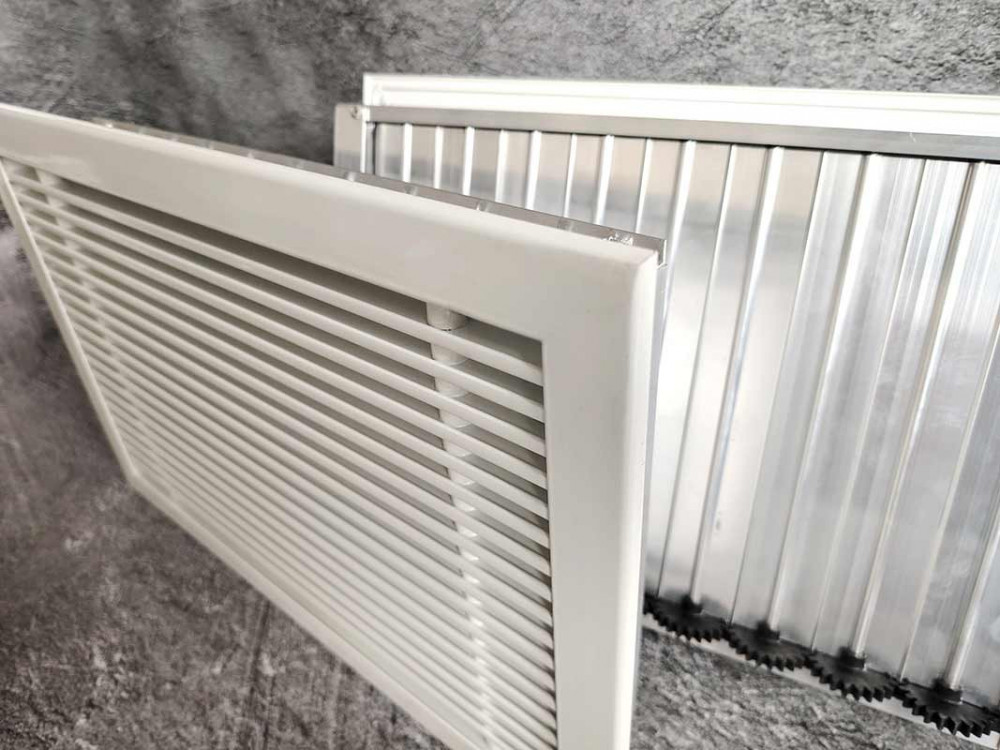

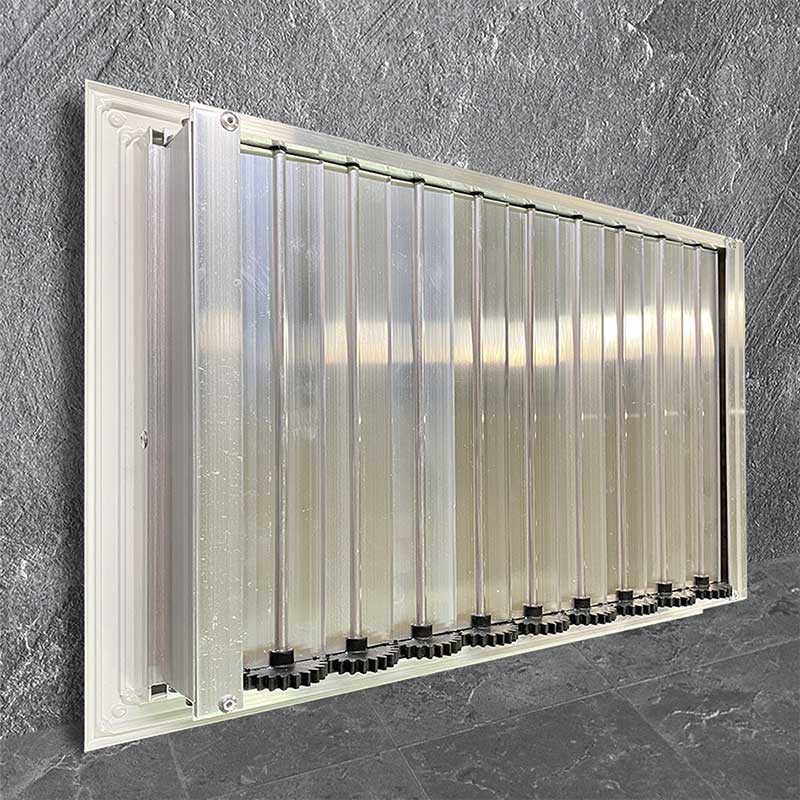

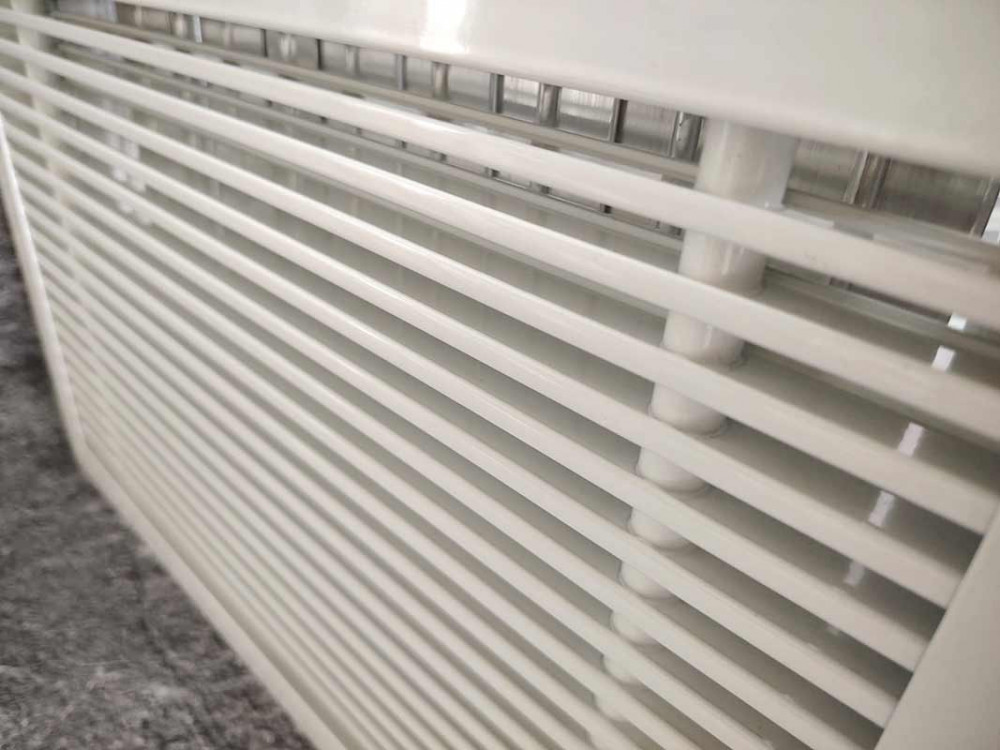

Основу решетки составляет рамка с горизонтально расположенными жалюзи двутаврового профиля "гантеля", закрепленными при помощи армирующих алюминиевых трубок. На тыльной стороне установлен клапан расхода воздуха (КРВ) с регулируемыми лопатками. Угол наклона жалюзи фиксированный - 0° относительно плоскости, распределение воздуха происходит без отклонения от нормали.

Технические параметры конструкции:

• Тип профиля жалюзи: двутавровый "гантель"
• Крепление: армирующие алюминиевые трубки
• Угол наклона: 0° (фиксированный)
• Распределение воздуха: прямое (0° отклонения)
• Механизм регулировки: ручной, с пластиковыми шестернями и втулками

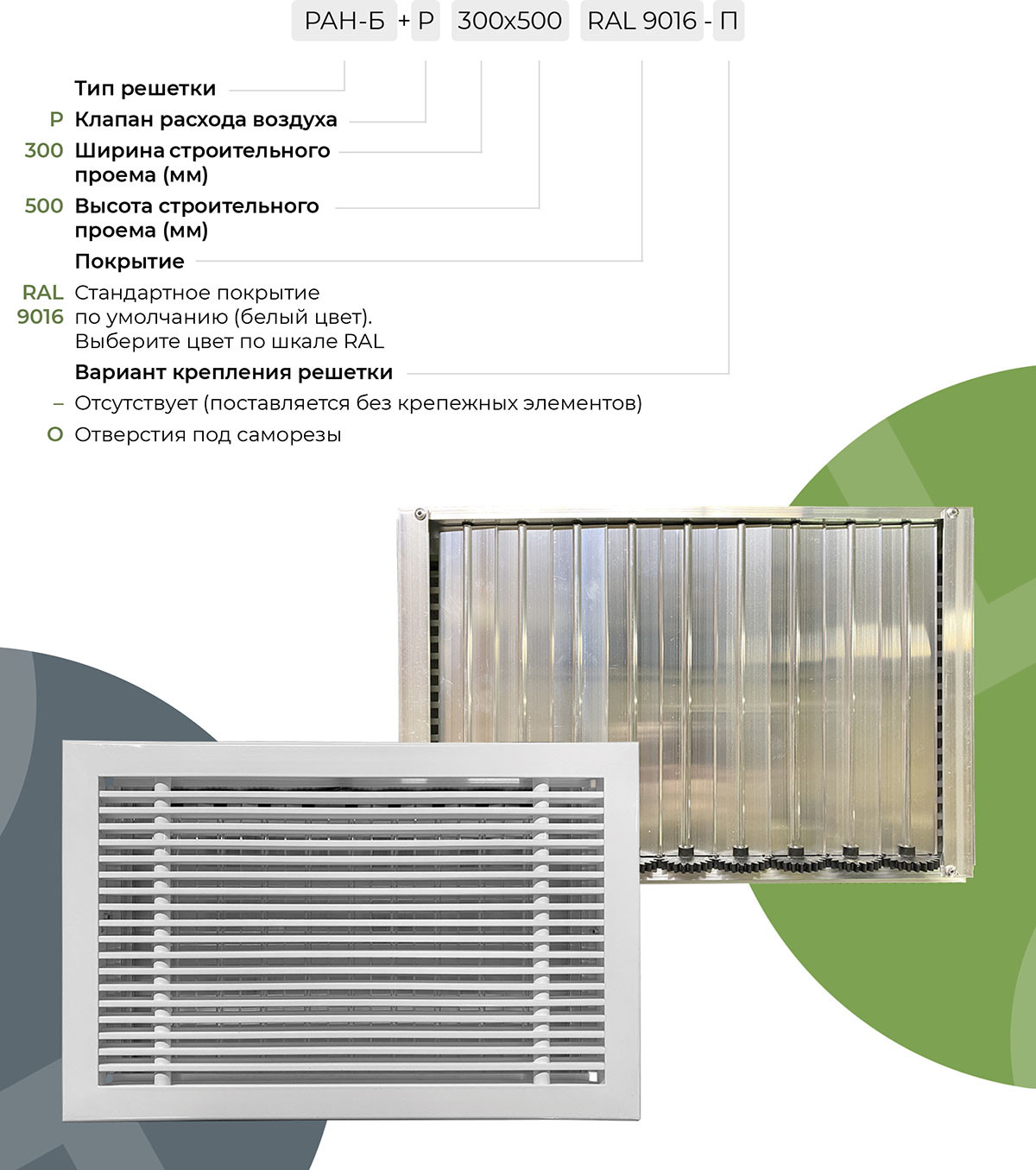

Технические характеристики и варианты исполнения

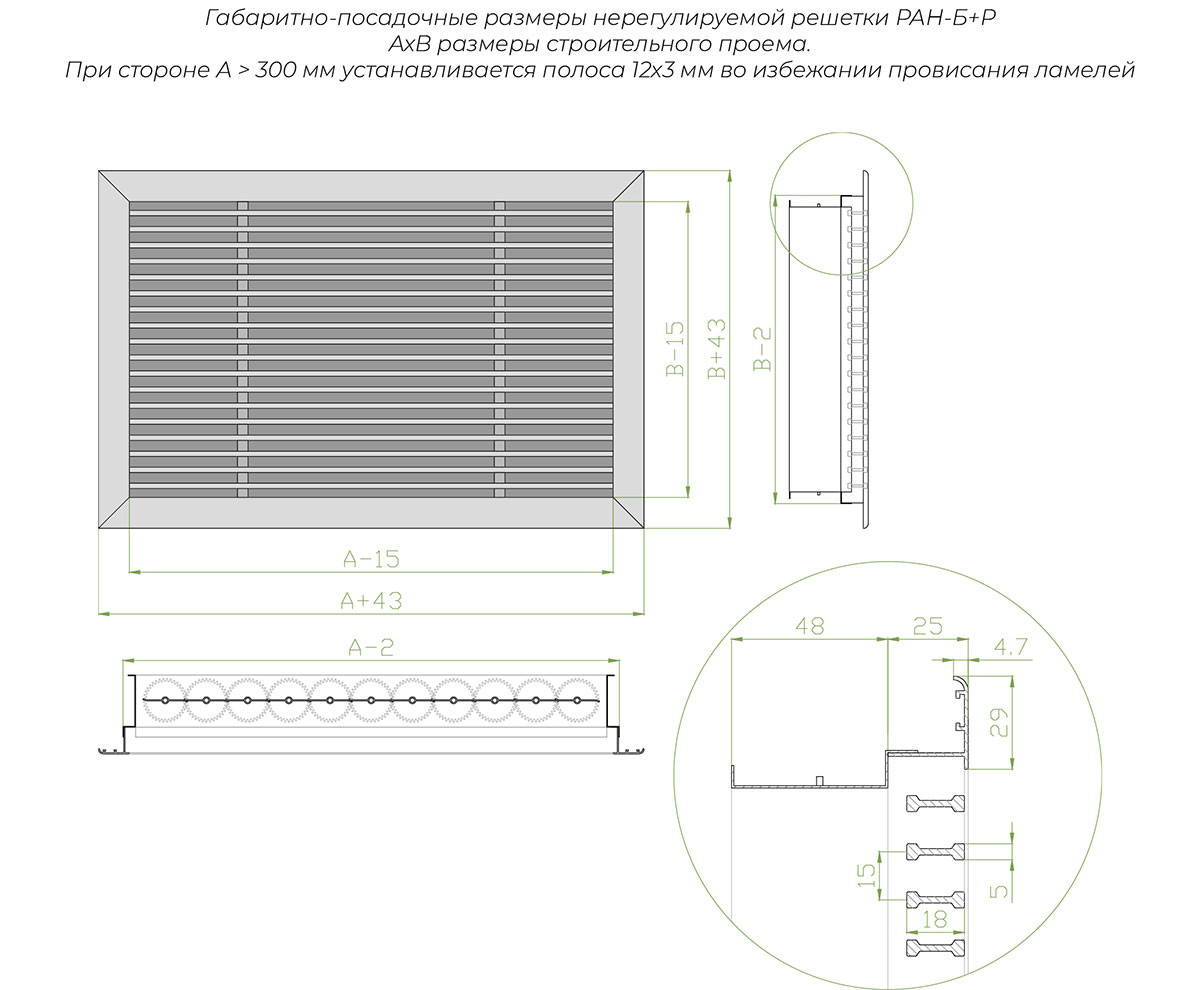

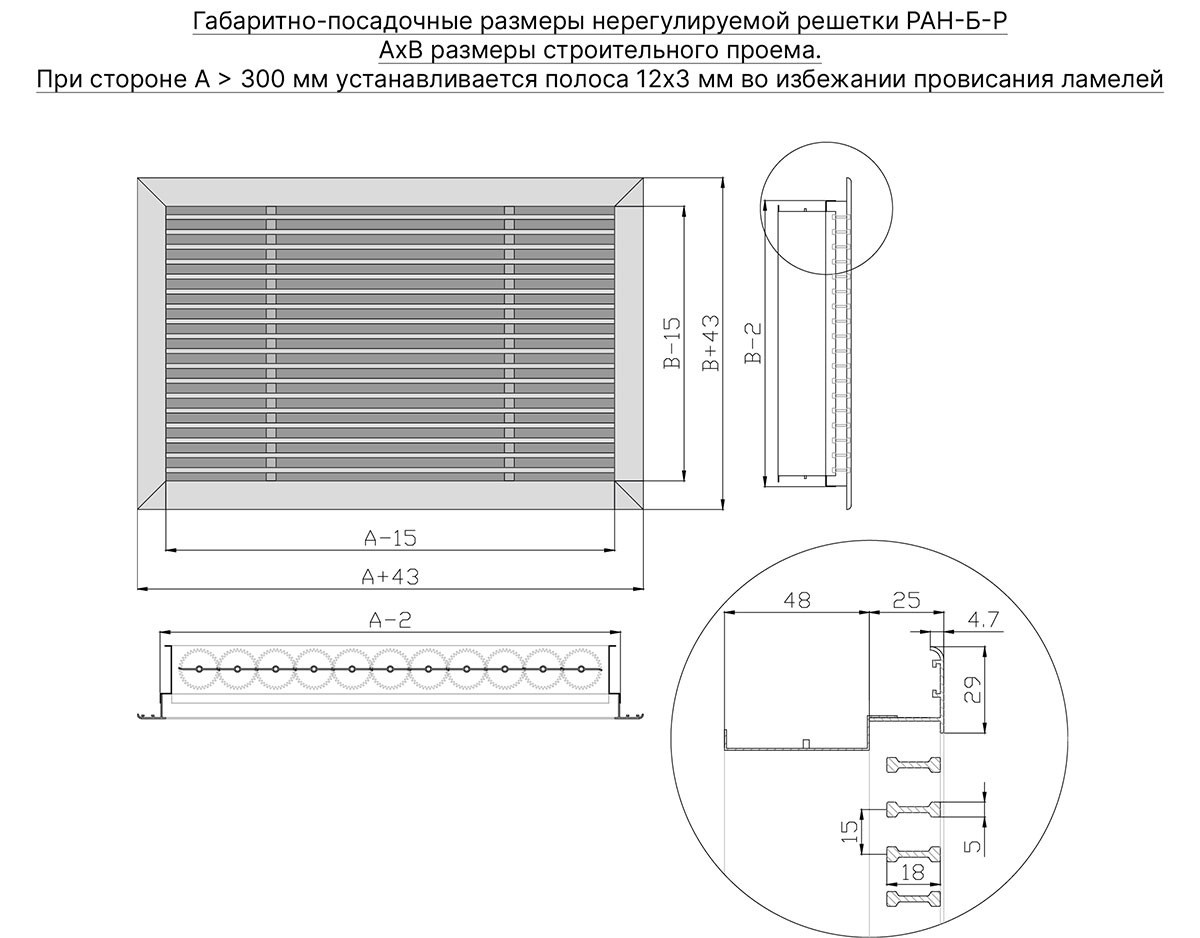

Решетка производится в стандартных типоразмерах и может быть изготовлена по индивидуальным параметрам с шагом 1 мм. Для предотвращения провисания жалюзи при ширине более 300 мм устанавливается усиливающая полоса 12×3 мм.

Габаритные параметры:

• Минимальный размер: 80×80 мм
• Максимальный размер: 2900×2500 мм

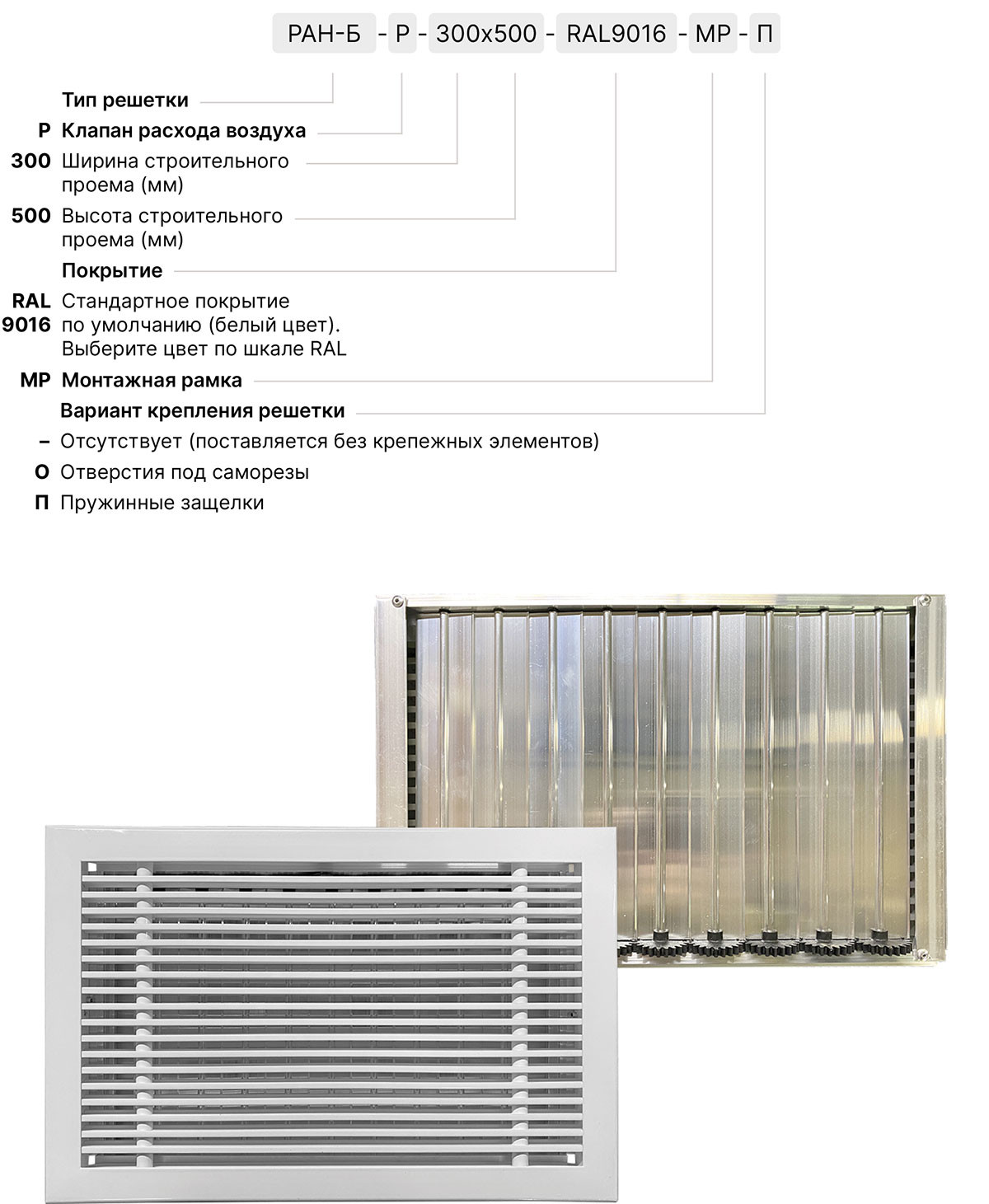

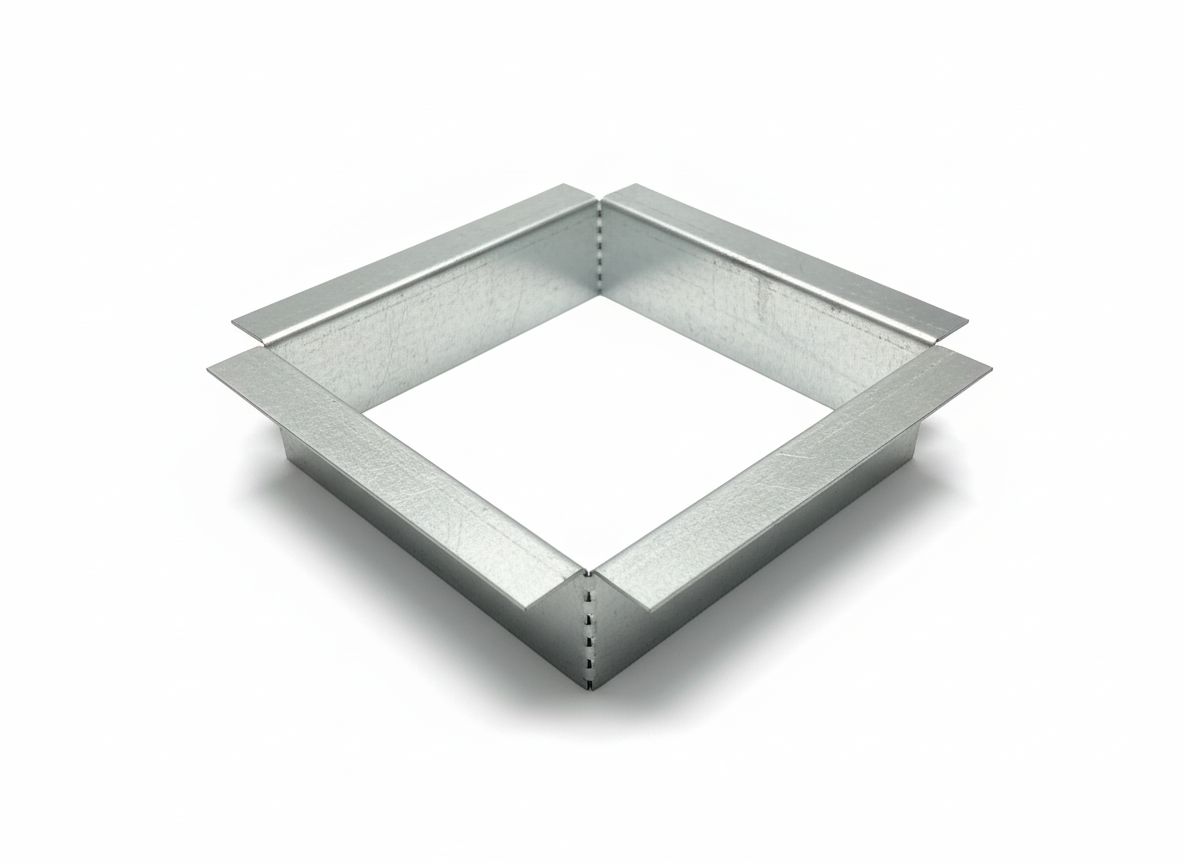

• Дополнительные опции: крепежные отверстия, адаптер для воздуховода

Решетка РАН-Б+Р сочетает прочность конструкции с возможностью точного регулирования воздушного потока, что делает ее универсальным решением для современных систем вентиляции.

Комплектация и отделочные решения

Клапан расхода воздуха комплектуется пластиковыми шестернями и втулками стороннего производителя. В производстве используется алюминиевый профиль АДЗ1 по ГОСТ 22233-2001. Стандартное покрытие решетки - полиэфирная порошковая краска белого цвета (RAL 9016), доступна окраска в другие цвета по шкале RAL. КРВ поставляется без покрытия.

Особенности конструкции:

• Прочные двутавровые жалюзи с армированием
• Регулируемый клапан расхода воздуха
• Линейная форма распределения воздушного потока
• Варианты настенного и потолочного монтажа

Решетка РАН-Б+Р отличается повышенной прочностью благодаря использованию двутаврового профиля жалюзи и армирующих алюминиевых трубок. Конструкция клапана расхода воздуха позволяет точно регулировать объем подаваемого воздуха путем изменения положения лопаток. Такое решение обеспечивает гибкость в управлении вентиляционными системами различной конфигурации.

Возможность изготовления по индивидуальным размерам делает решетку РАН-Б+Р подходящей для объектов любого масштаба - от жилых помещений до промышленных зданий. Качественные материалы и современное порошковое покрытие гарантируют долговечность эксплуатации и сохранение первоначальных характеристик на протяжении всего срока службы.
