Настенная решетка с клапаном расхода воздуха РАН-У2+Р

Настенная решетка с клапаном расхода воздуха РАН-У2+Р для систем вентиляции

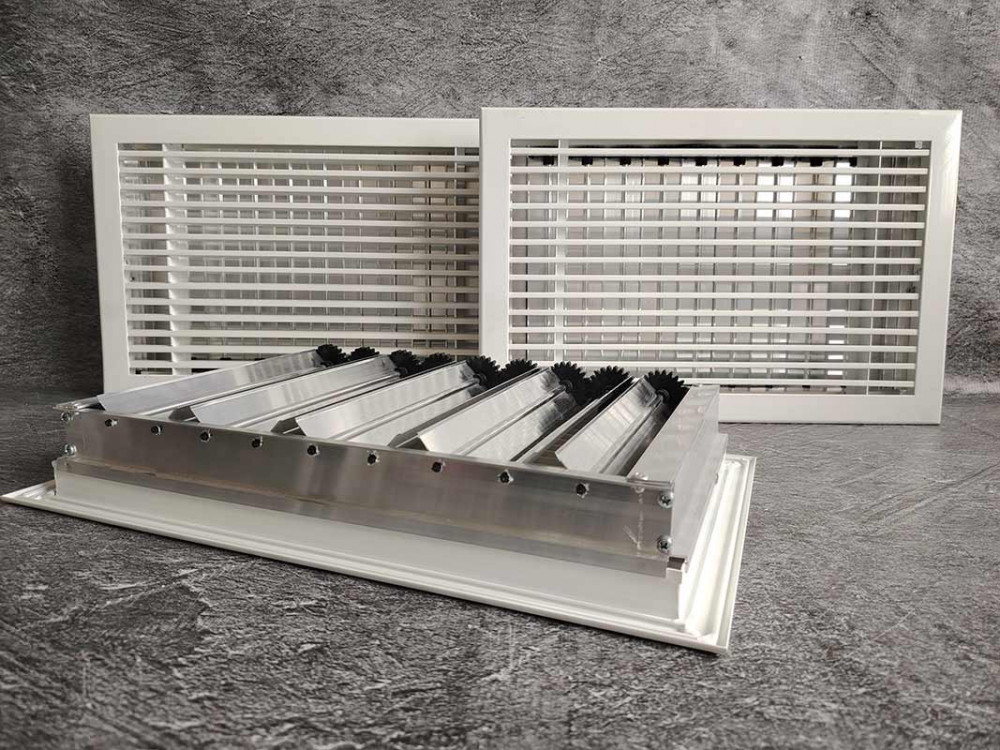

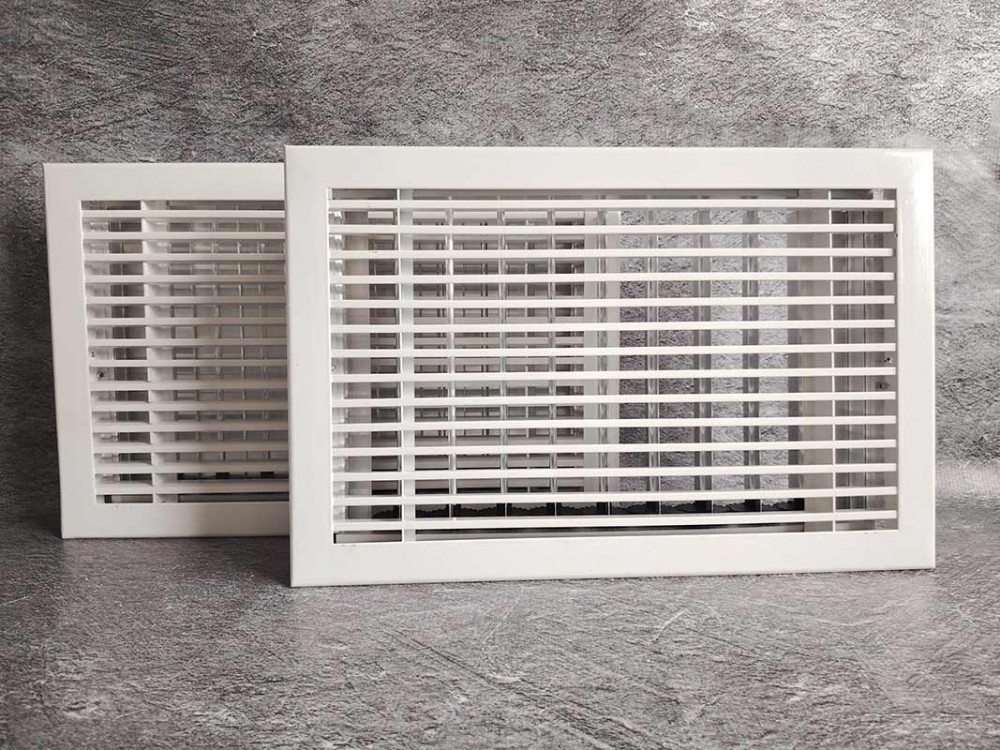

Решетка РАН-У2+Р представляет собой специализированное решение для систем приточно-вытяжной вентиляции и кондиционирования, где требуется точное регулирование объема воздушного потока. Конструкция сочетает в себе функциональность вентиляционной решетки и регулирующего клапана.

Конструкция и принцип работы

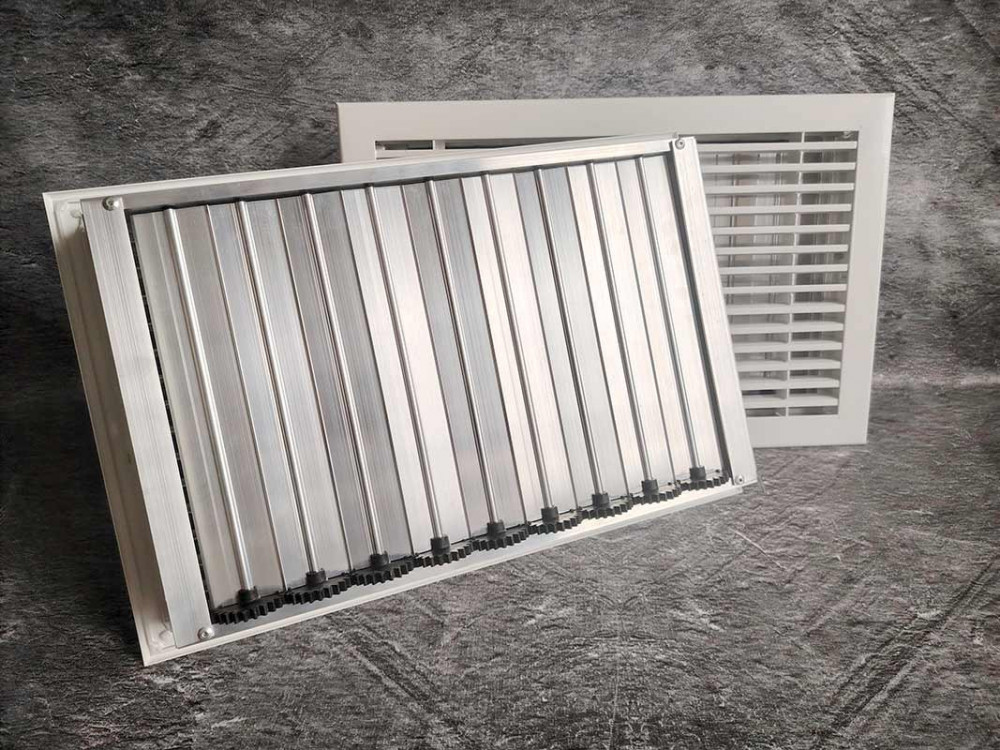

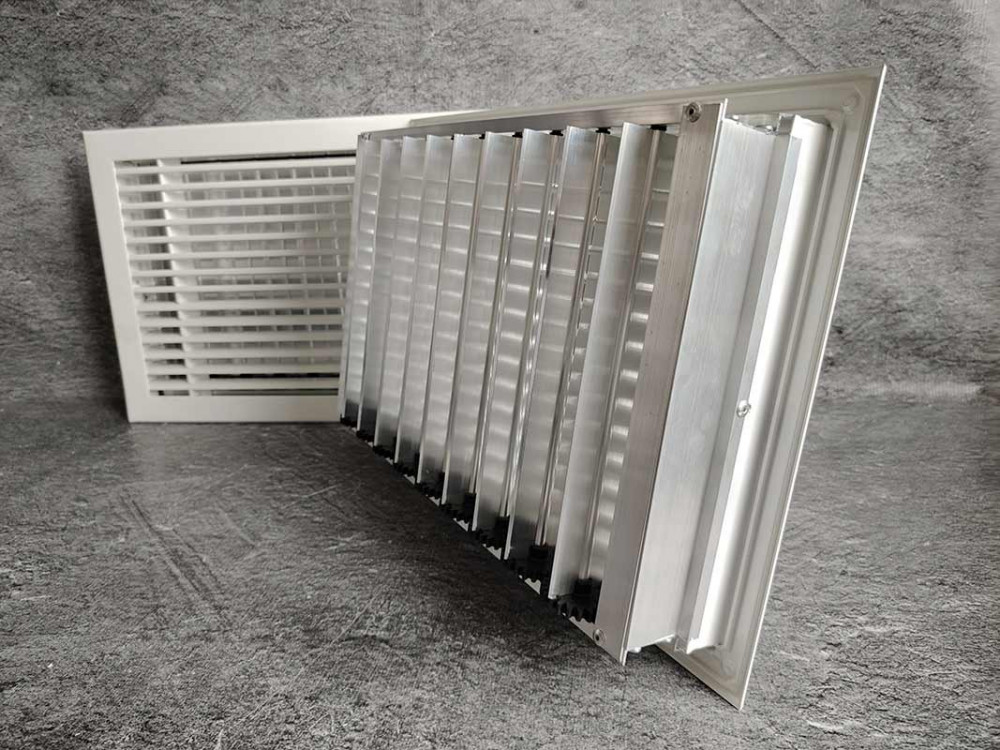

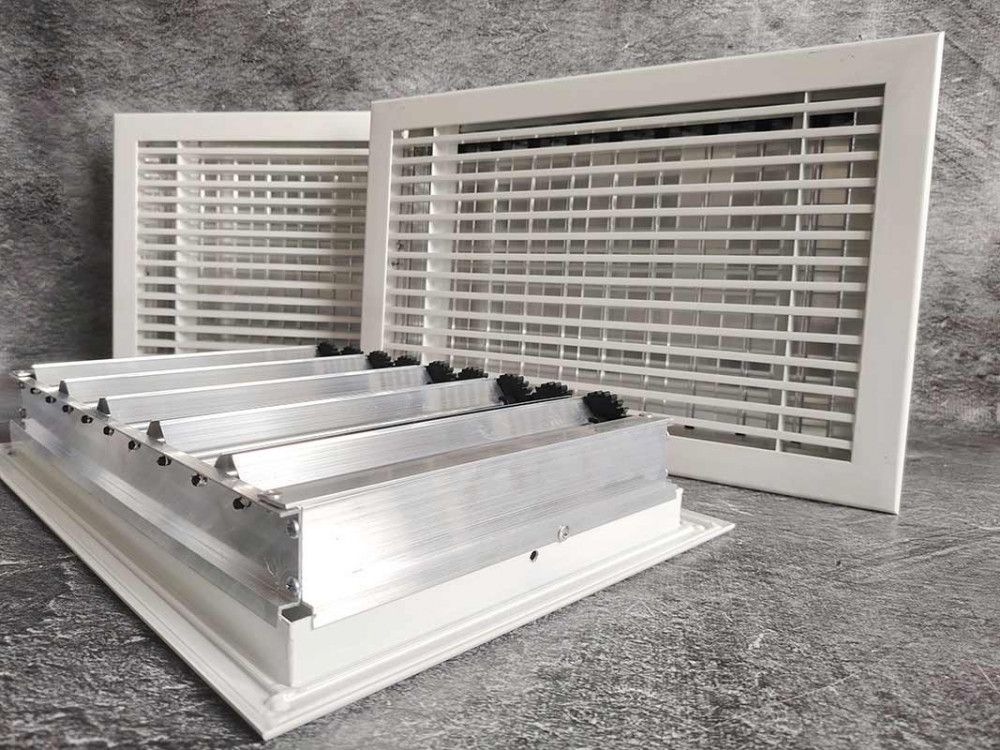

Решетка состоит из рамки с горизонтально расположенными Y-образными жалюзи, зафиксированными под углом 0° относительно плоскости. Воздушный поток распределяется под углом 15° от нормали в двух направлениях - вверх и вниз от центра. На тыльной стороне установлен клапан расхода воздуха (КРВ) с регулируемыми лопатками.

Технические особенности:

• Тип жалюзи: Y-образные, фиксированный угол
• Распределение воздуха: двустороннее под углом 15°
• Материал профиля: алюминиевый сплав АДЗ1 по ГОСТ 22233-2001
• Механизм регулировки: ручное управление лопатками КРВ

Технические параметры и варианты исполнения

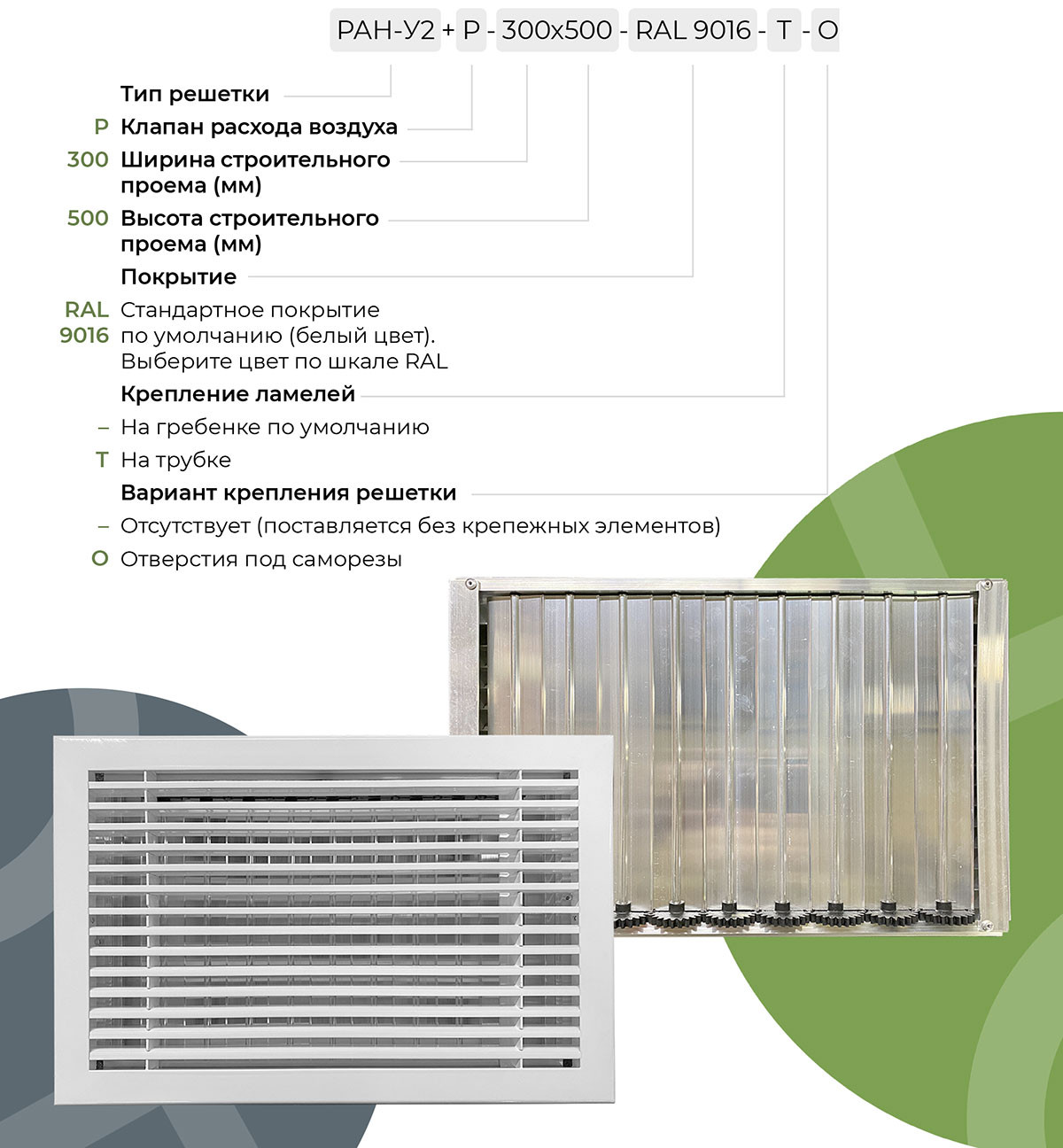

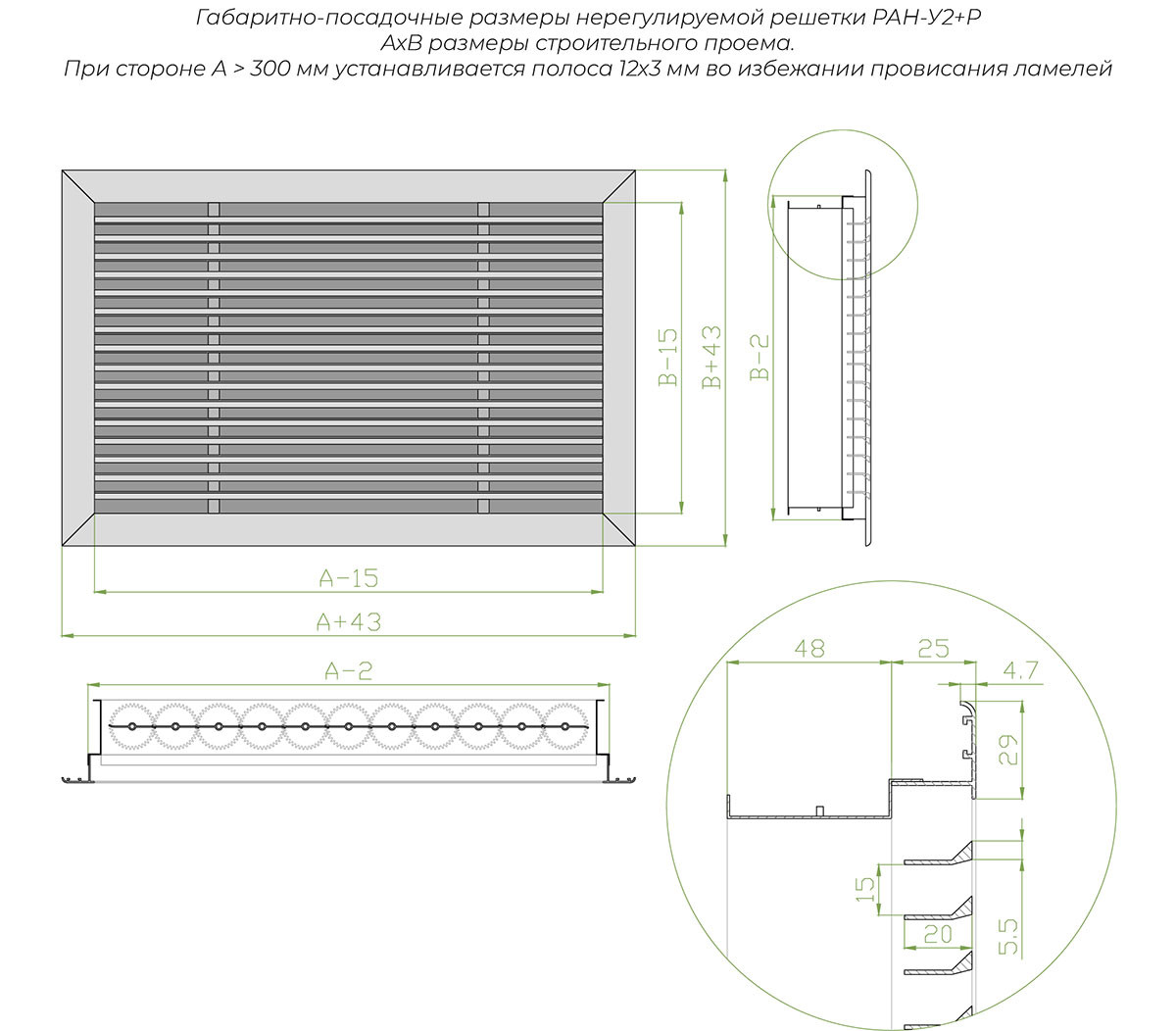

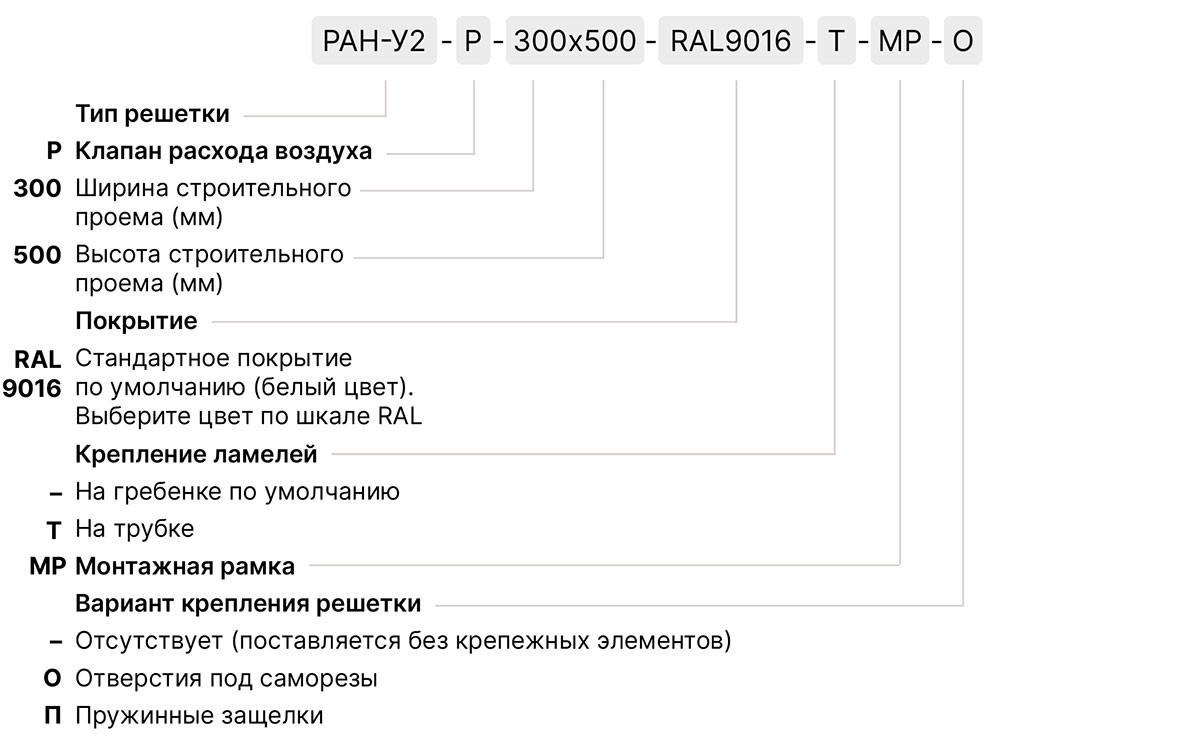

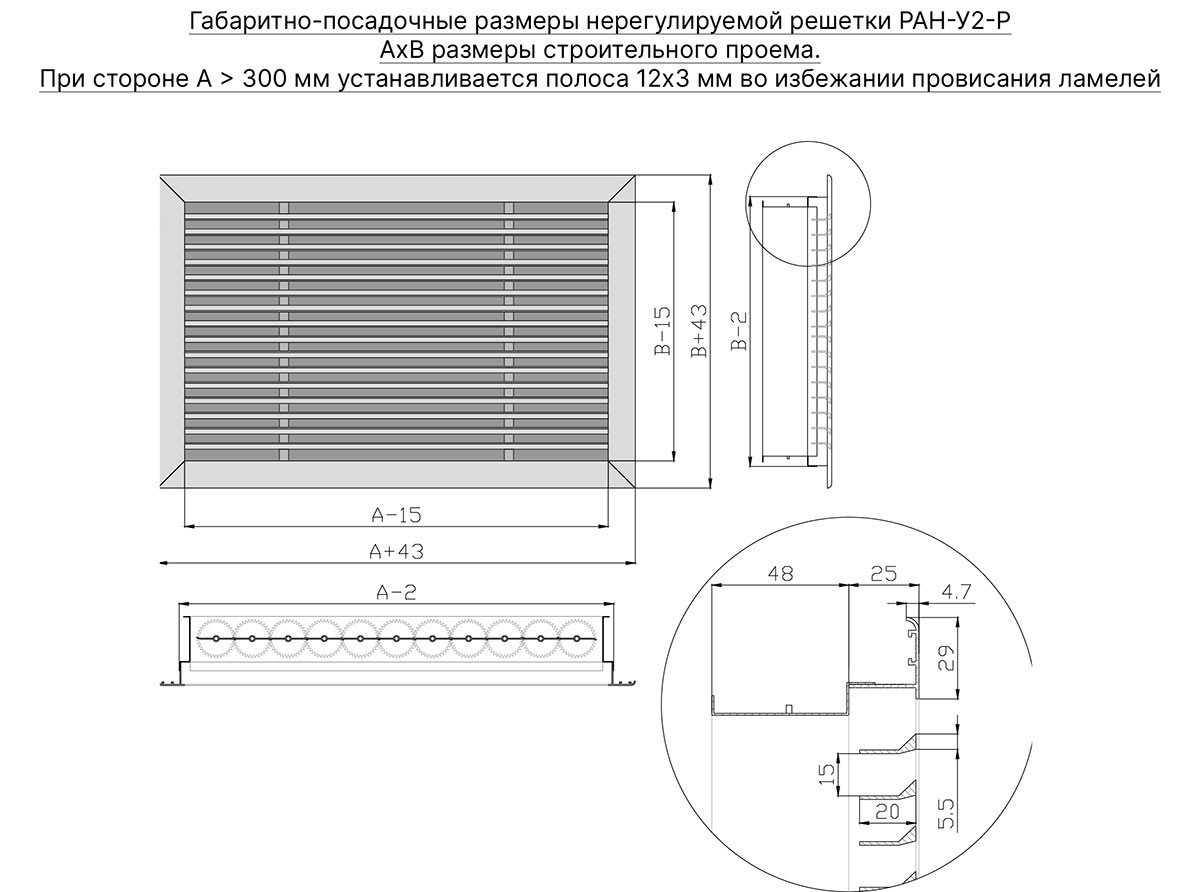

Решетка РАН-У2+Р производится в стандартных типоразмерах, а также может быть изготовлена по индивидуальным размерам с шагом 1 мм. Для предотвращения провисания жалюзи при ширине более 300 мм устанавливается усиливающая полоса 12×3 мм.

Габаритные параметры:

• Минимальный размер: 80×80 мм
• Максимальный размер: 2900×2500 мм
• Дополнительные опции: крепежные отверстия, адаптер для воздуховода

Решетка РАН-У2+Р с клапаном расхода воздуха обеспечивает точное регулирование воздушного потока в вентиляционных системах различного назначения, сочетая в себе функциональность и надежность конструкции.

Комплектация и отделка

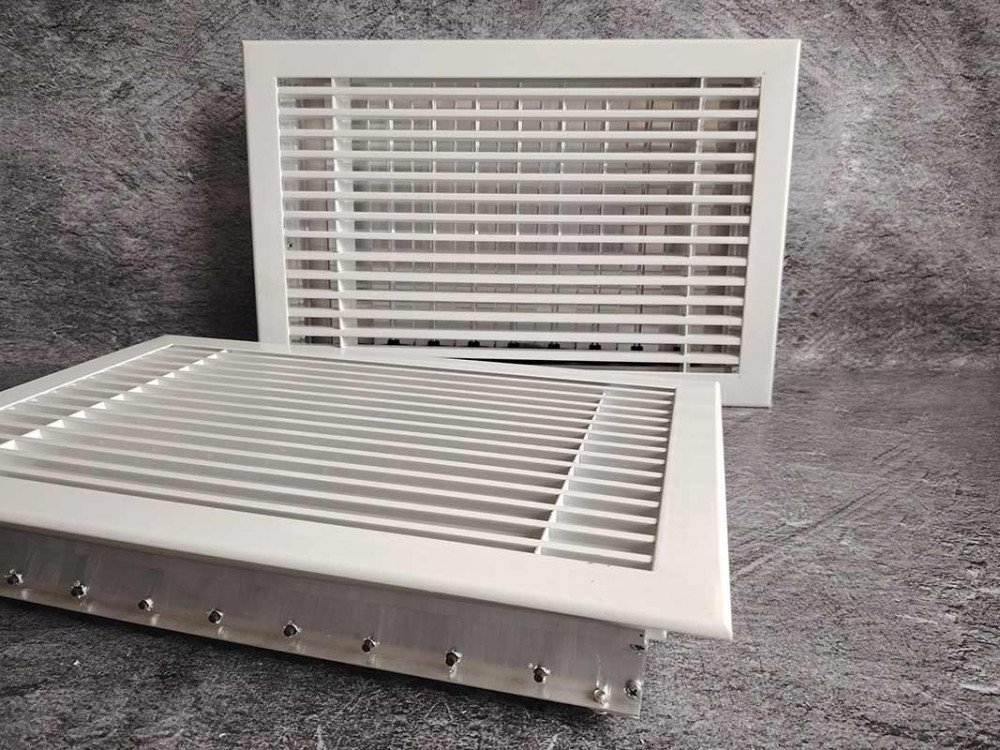

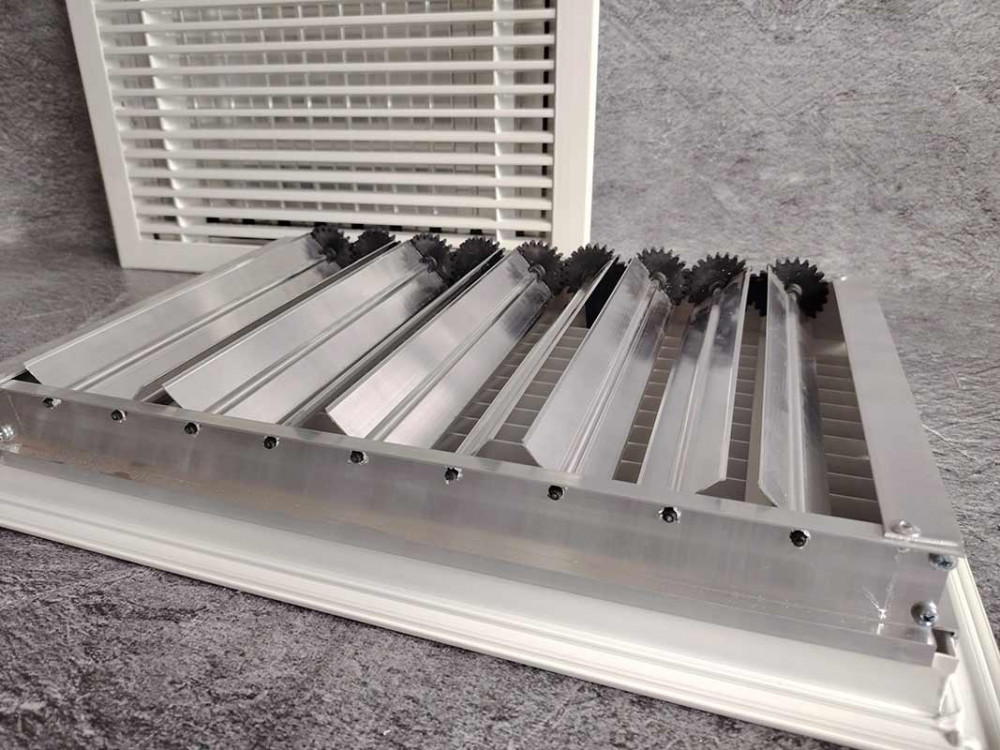

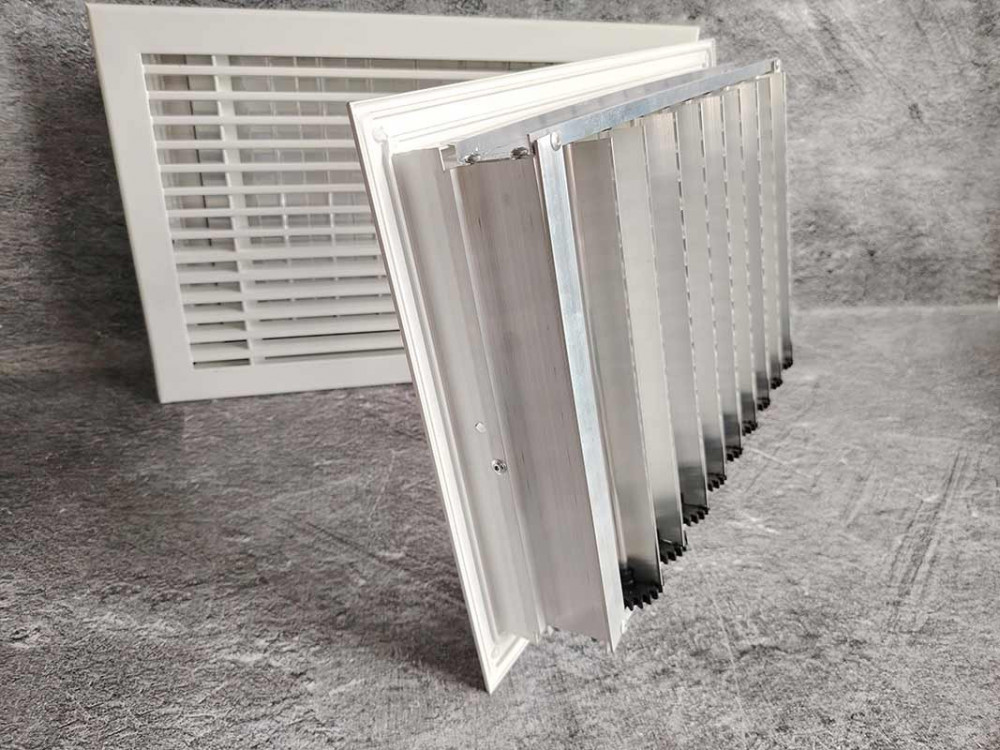

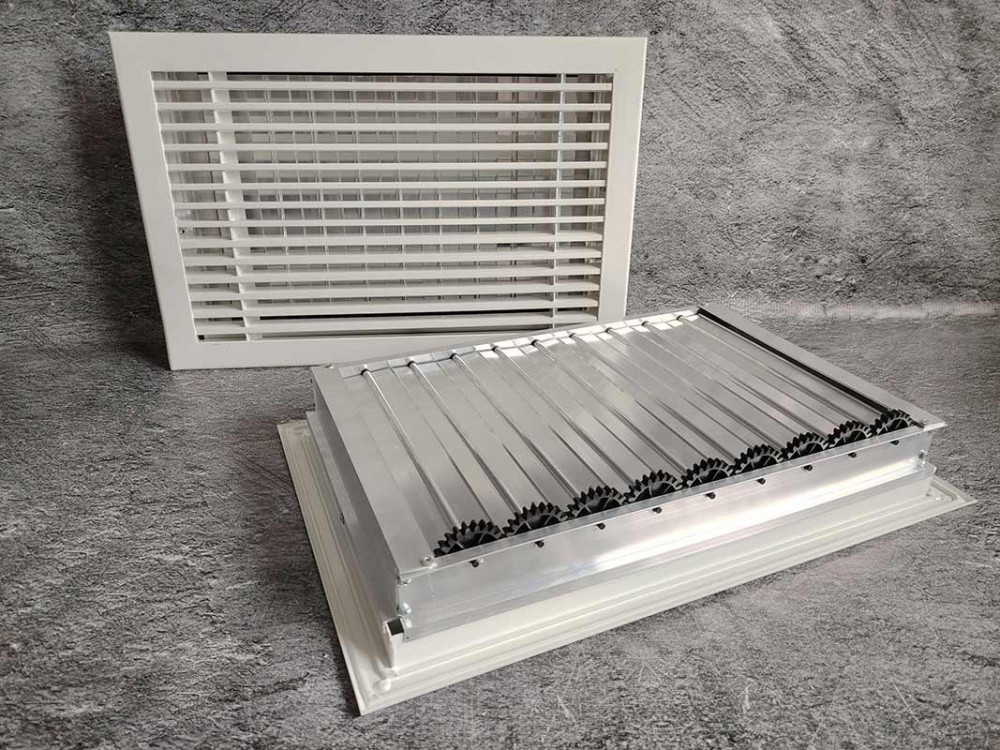

Клапан расхода воздуха комплектуется пластиковыми шестеренками и втулками стороннего производителя. Стандартное покрытие решетки - полиэфирная порошковая краска белого цвета (RAL 9016), доступна окраска в другие цвета по шкале RAL. КРВ поставляется без покрытия.

Конструктивные элементы:

• Основная рамка с жалюзи
• Клапан расхода воздуха с лопатками
• Регулировочный механизм
• Усиливающие элементы (при необходимости)

Решетка РАН-У2+Р предназначена для монтажа в различные типы вентиляционных каналов и строительных проемов. Конструкция позволяет осуществлять точную регулировку объема подаваемого воздуха за счет изменения положения лопаток клапана, что делает ее универсальным решением для систем вентиляции с переменными нагрузками.

Использование качественного алюминиевого профиля и надежных комплектующих обеспечивает долговечность и стабильность работы решетки в различных эксплуатационных условиях. Возможность индивидуального изготовления позволяет подобрать оптимальное решение для объектов любого масштаба.
