Переточные вентиляционные решетки: Обеспечение свободного воздухообмена между помещениями
Переточные вентиляционные решетки представляют собой особый тип вентиляционных решеток, предназначенный не для связи помещения с улицей или центральным воздуховодом, а для обеспечения свободной циркуляции воздуха между смежными комнатами или зонами внутри здания. Их основная задача – позволить воздуху беспрепятственно перемещаться из одной зоны в другую, даже при закрытых дверях, что критически важно для поддержания сбалансированного воздухообмена и корректной работы всей вентиляционной системы. Установка переточной решетки часто является необходимым условием для достижения комфортного микроклимата и повышения эффективности вентиляции.
Представьте ситуацию: в одну комнату подается свежий воздух (приток), а из другой (например, санузла или кухни) он удаляется (вытяжка). Чтобы эта схема работала, воздух должен иметь возможность свободно перетекать из приточной зоны в вытяжную. Закрытые межкомнатные двери создают препятствие для этого движения. Именно здесь на помощь приходит переточная вентиляционная решетка, монтируемая в дверь или стену.
Зачем нужны переточные решетки?
Использование переточных решеток решает несколько важных задач в организации вентиляции:
- Обеспечение циркуляции воздуха: Позволяют воздуху свободно перемещаться между помещениями при закрытых дверях, поддерживая расчетный воздухообмен.
- Балансировка давления: Предотвращают возникновение избыточного или недостаточного давления в отдельных комнатах, которое может возникать при работе приточно-вытяжной вентиляции и плотно закрытых дверях.
- Повышение эффективности вентиляции: Гарантируют, что свежий воздух достигнет вытяжных отверстий, а загрязненный будет эффективно удален, без образования застойных зон.
- Предотвращение "опрокидывания" тяги: В системах с естественной вытяжкой помогают избежать нарушения ее работы из-за недостатка притока воздуха в вытяжные помещения.
Таким образом, переточные решетки являются важным связующим звеном в общей схеме вентиляции здания.
Конструкция и принцип работы
Переточные решетки обладают специфической конструкцией, отличающей их от других типов вентиляционных решеток.
Двухрамная конструкция

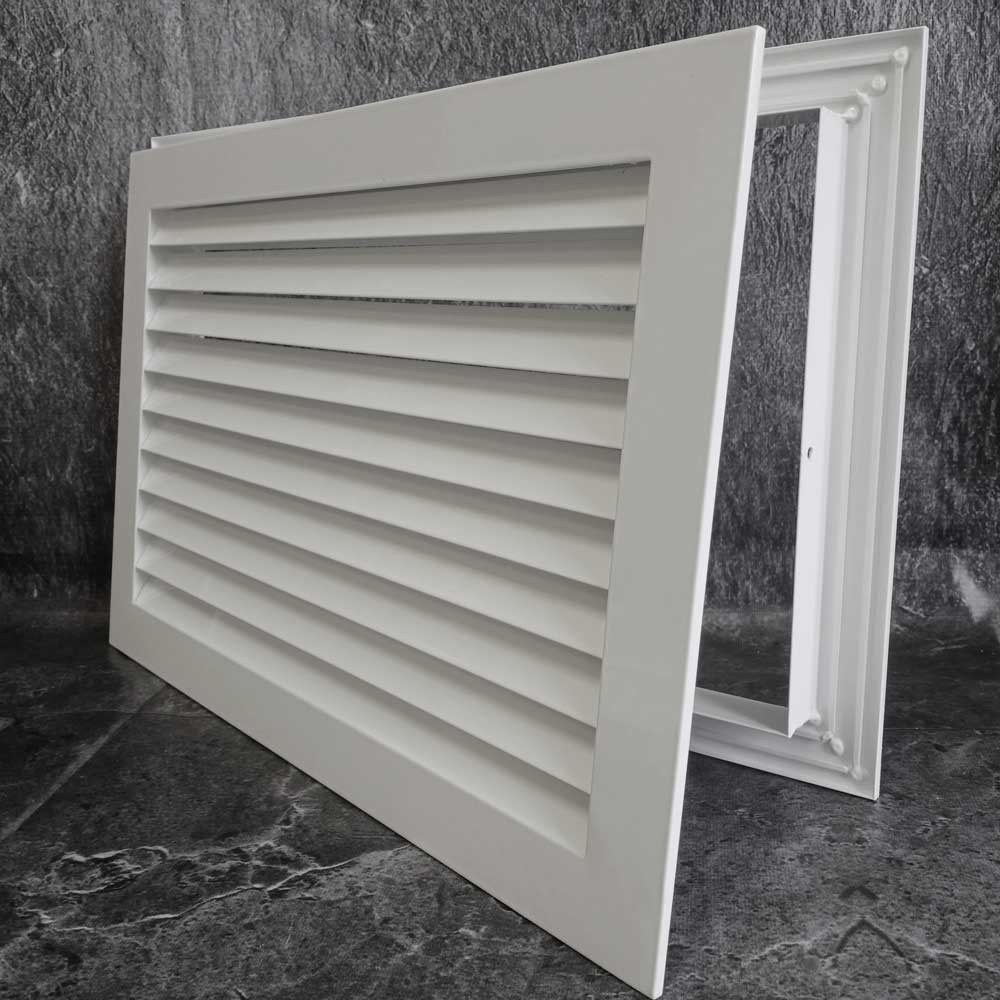

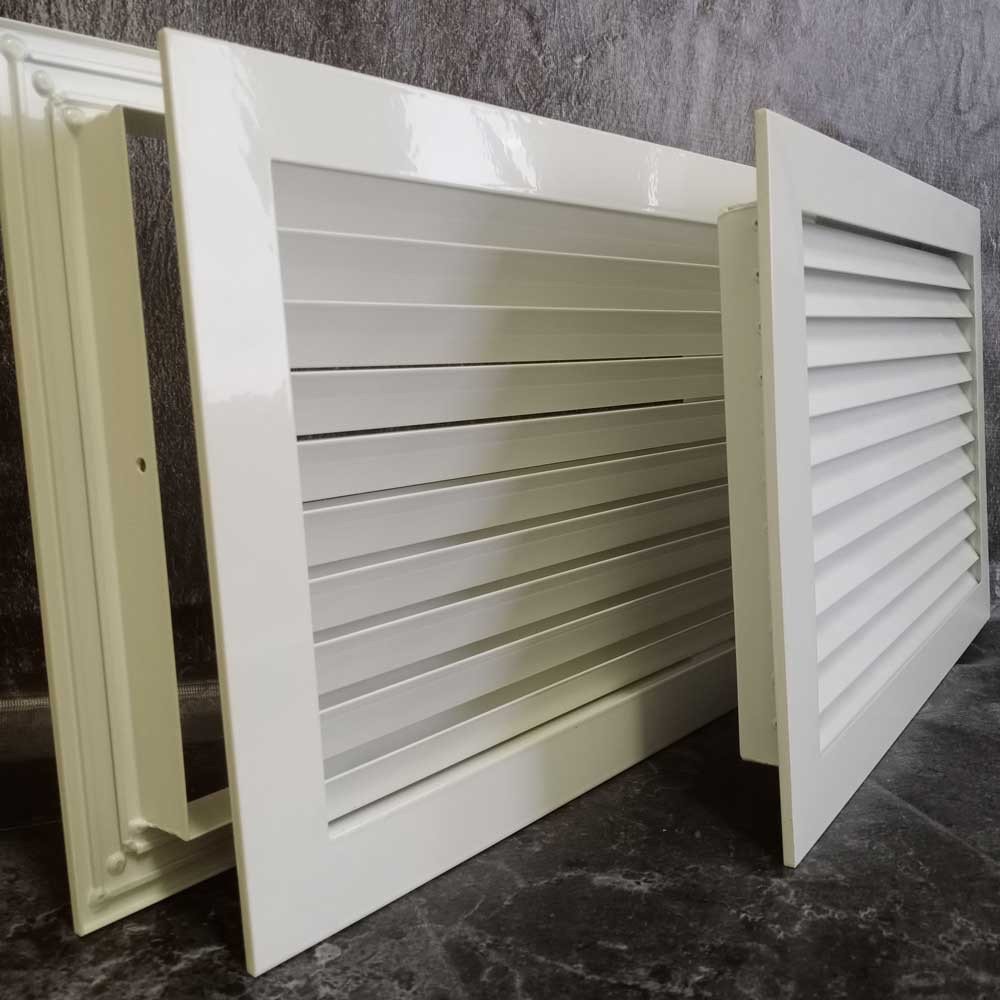

Классическая переточная решетка состоит из двух рам – внутренней и внешней (ответной). Внутренняя рама содержит воздухопропускающие элементы (ламели) и устанавливается с одной стороны дверного полотна или стены. Внешняя рама монтируется с противоположной стороны и служит для эстетичного оформления проема и скрытого крепления обеих частей друг к другу (обычно с помощью винтов). Такая конструкция обеспечивает аккуратный внешний вид с обеих сторон и подходит для установки в двери или перегородки стандартной толщины (например, 40-60 мм). Существуют также упрощенные модели без ответной рамки (типа ПР-БР).
V-образные неподвижные жалюзи

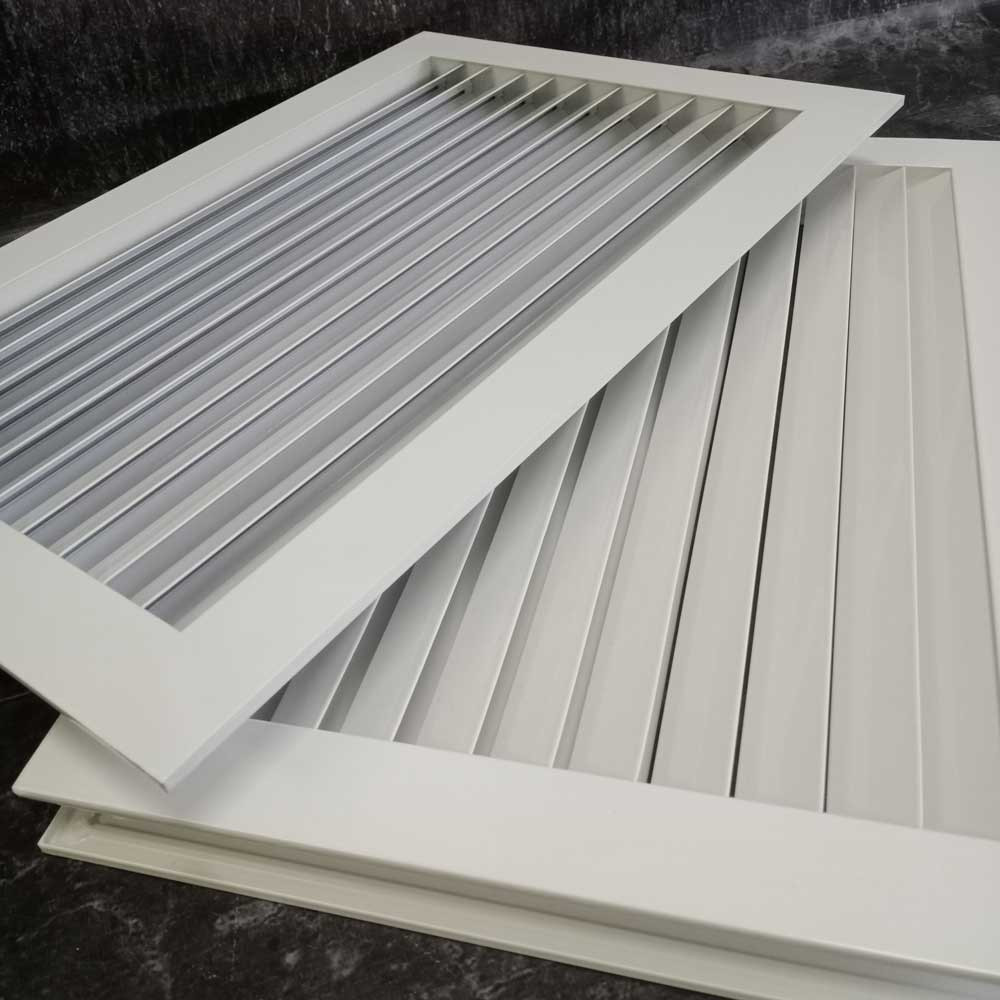

Ключевой особенностью переточных решеток являются неподвижные ламели (жалюзи), как правило, имеющие V-образную (уголковую) форму. Они расположены таким образом, что обеспечивают свободный проход для воздушного потока, но при этом полностью перекрывают прямую видимость сквозь решетку. Это позволяет сохранить приватность помещений и предотвратить сквозное просматривание и прохождение света, что особенно важно при установке в двери санузлов, спален или офисных кабинетов. Эти элементы не являются регулируемыми, их задача – пропускать воздух, блокируя обзор.
Материалы
Чаще всего переточные решетки изготавливаются из высококачественного алюминиевого профиля (например, АД31). Алюминий обладает рядом преимуществ: он легок, прочен, не подвержен коррозии, устойчив к перепадам влажности и температуры, что делает его идеальным материалом для долговечной эксплуатации в различных условиях, включая ванные комнаты. Реже встречаются пластиковые модели.
Акустические модели

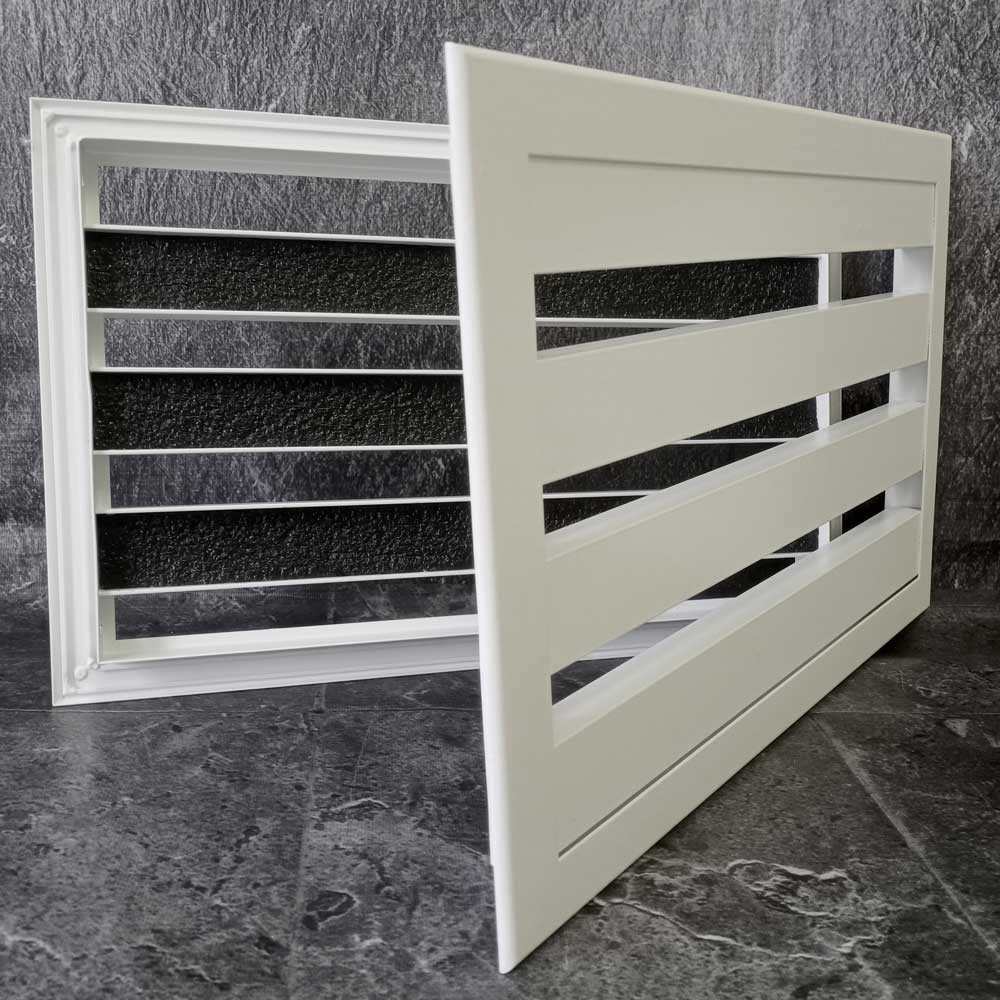

Для помещений с повышенными требованиями к звукоизоляции существуют специальные шумопоглощающие переточные решетки (например, типа ПР-АКУСТИК). В них используются ламели особой формы (П-образные) и/или внутренняя поверхность обклеивается звукопоглощающим материалом. Такие конструкции решеток снижают передачу шума между помещениями, сохраняя при этом возможность перетока воздуха.
Монтаж переточных решеток: Места и способы
Правильная установка решетки – залог ее эффективной работы.
Места установки
Наиболее частые места для монтажа переточных решеток:
- Межкомнатные двери: Особенно двери в помещения без окон или с вытяжной вентиляцией (ванные, туалеты, гардеробные, кладовые). Вентиляционная решетка дверная – самое распространенное применение.
- Стены и перегородки: Переточная решетка в стену устанавливается для связи смежных комнат или коридора с комнатой.
- Двери технических помещений: Например, котельных, электрощитовых, серверных для обеспечения необходимого притока воздуха.
Часто решетки устанавливают в нижней части двери или стены. Хотя объяснение про СО2 может быть упрощением, нижнее расположение способствует лучшей циркуляции по схеме "приток сверху/сбоку – переток снизу – вытяжка сверху", предотвращая короткое замыкание воздушных потоков (когда свежий воздух сразу уходит через решетку, не успев перемешаться с комнатным).
Процесс установки
Монтаж переточных решеток включает вырезание аккуратного прямоугольного отверстия в двери или стене по размерам внутренней рамы. Затем внутренняя и внешняя рамы устанавливаются с двух сторон проема и стягиваются между собой винтами (отверстия для винтов могут быть на лицевой стороне или скрыты). Важно обеспечить плотное прилегание рам к поверхности.
Преимущества использования переточных решеток
Подводя итог, можно выделить следующие плюсы установки переточных решеток:
- Обеспечение сбалансированного воздухообмена во всем здании.
- Поддержание комфортного микроклимата в изолированных помещениях.
- Повышение общей эффективности вентиляционной системы.
- Сохранение звуко- и светоизоляции (частично) и приватности за счет V-образных ламелей.
- Надежность и долговечность (особенно алюминиевых моделей).
- Эстетичный внешний вид и возможность выбора цвета по RAL.
- Простота конструкции и отсутствие необходимости в обслуживании.
Как выбрать переточную решетку?
При выборе подходящей модели следует обратить внимание на:
- Размер решетки: Он определяет площадь живого сечения и, соответственно, объем пропускаемого воздуха. Размер должен быть достаточным для компенсации работы вытяжки или обеспечения необходимого перетока.
- Монтажная глубина: Должна соответствовать толщине двери или стены (обычно рассчитаны на 40-60 мм).
- Материал: Алюминий – универсальный и долговечный выбор.
- Наличие ответной рамки: Для большинства применений требуется двухрамная конструкция.
- Требования к шумоизоляции: При необходимости выбирайте акустические модели.
- Цвет: Подбор под цвет двери, стены или общего интерьера.
Переточная вентиляционная решетка – это не просто декоративный элемент, а важный функциональный узел любой грамотно спроектированной вентиляционной системы. Она обеспечивает невидимую, но необходимую связь между помещениями, позволяя воздуху свободно циркулировать и поддерживая здоровый и комфортный микроклимат во всем доме или здании. Без них эффективность даже самой мощной приточно-вытяжной установки может быть сведена к нулю.
Современные переточные решетки предлагают сочетание функциональности, надежности и эстетики. Возможность выбора размеров, цветов и даже акустических свойств позволяет интегрировать их в любой интерьер, обеспечивая при этом правильную работу вентиляции и комфорт для находящихся в помещении людей. Это простое, но элегантное решение для организации правильного воздухообмена.
