Вентиляционная решетка линейная с клапаном РАН-У+Р

Вентиляционная решетка линейная с клапаном РАН-У+Р

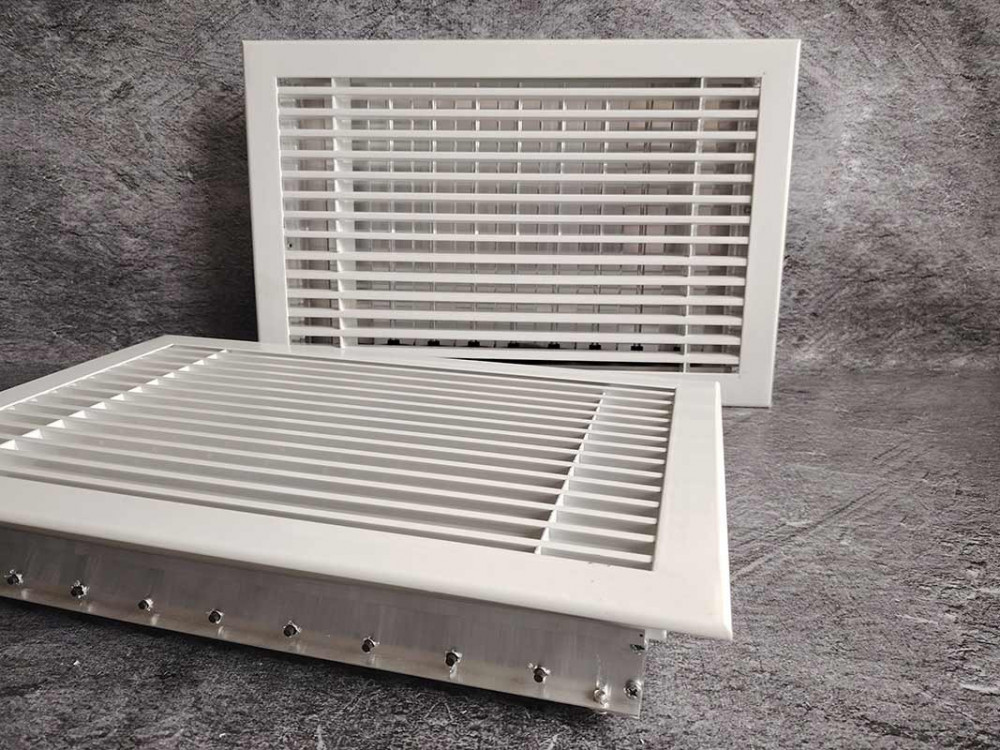

Решетка РАН-У+Р представляет собой комбинированное вентиляционное устройство, сочетающее функции распределения воздушного потока и регулировки его объема. Конструкция изделия разработана для интеграции в системы приточно-вытяжной вентиляции и кондиционирования, где требуется точный контроль воздухообмена.

Конструктивные особенности и принцип работы

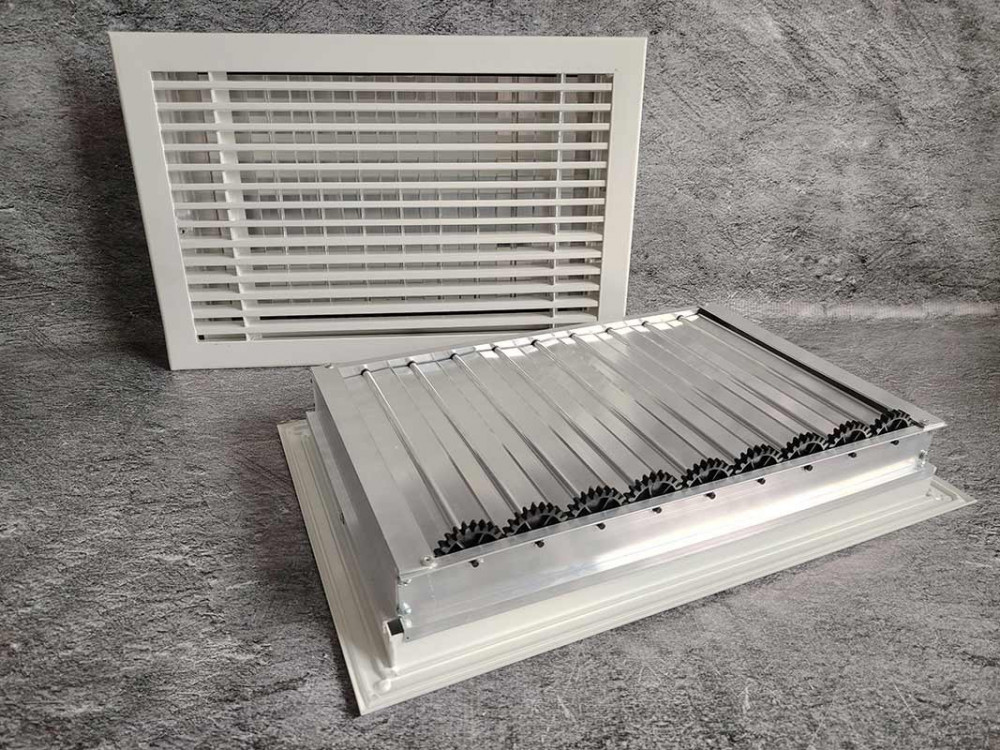

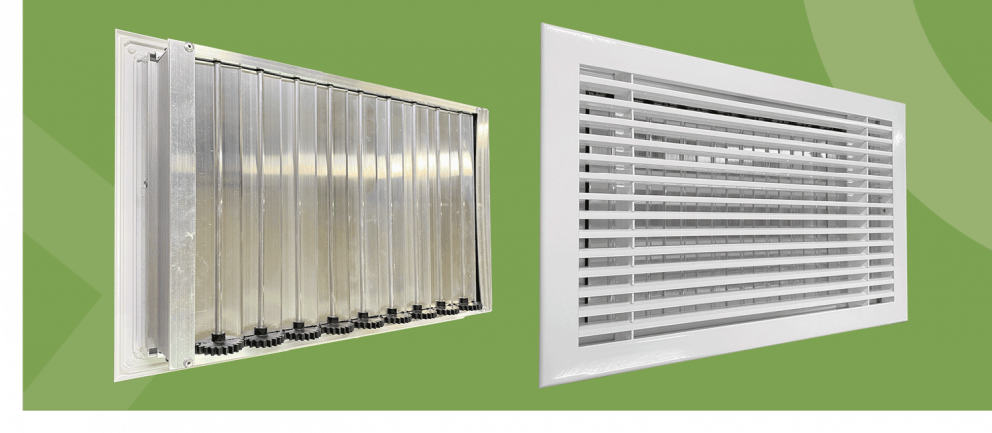

Решетка РАН-У+Р состоит из следующих основных элементов:

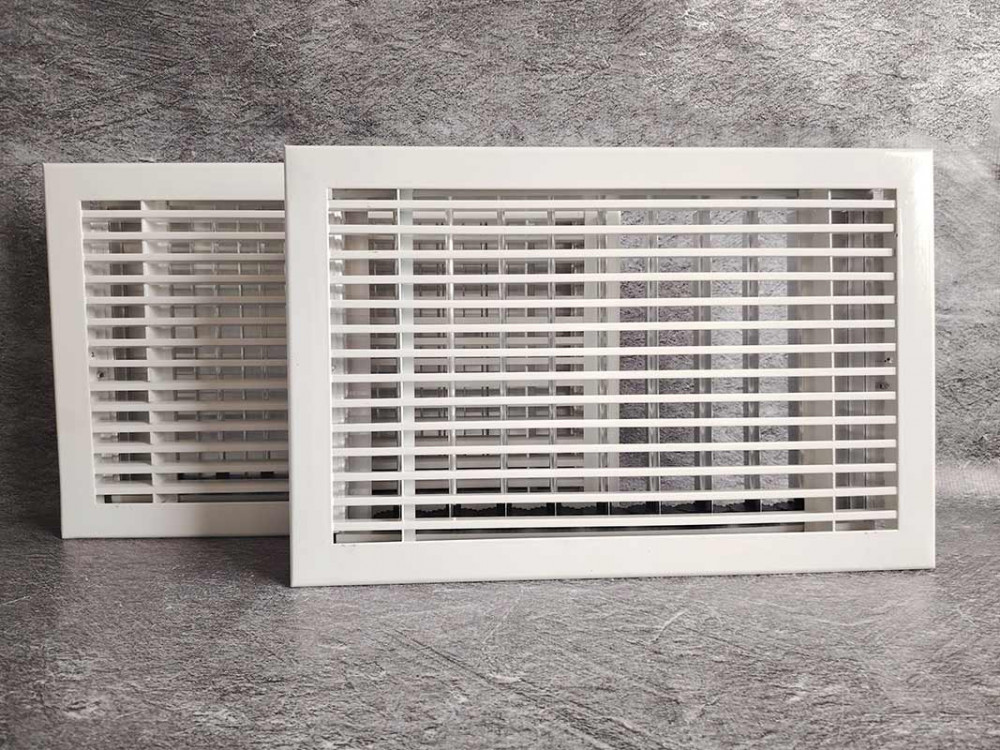

• Основная рамка с горизонтальными Y-образными жалюзи (фиксированный угол 0°)

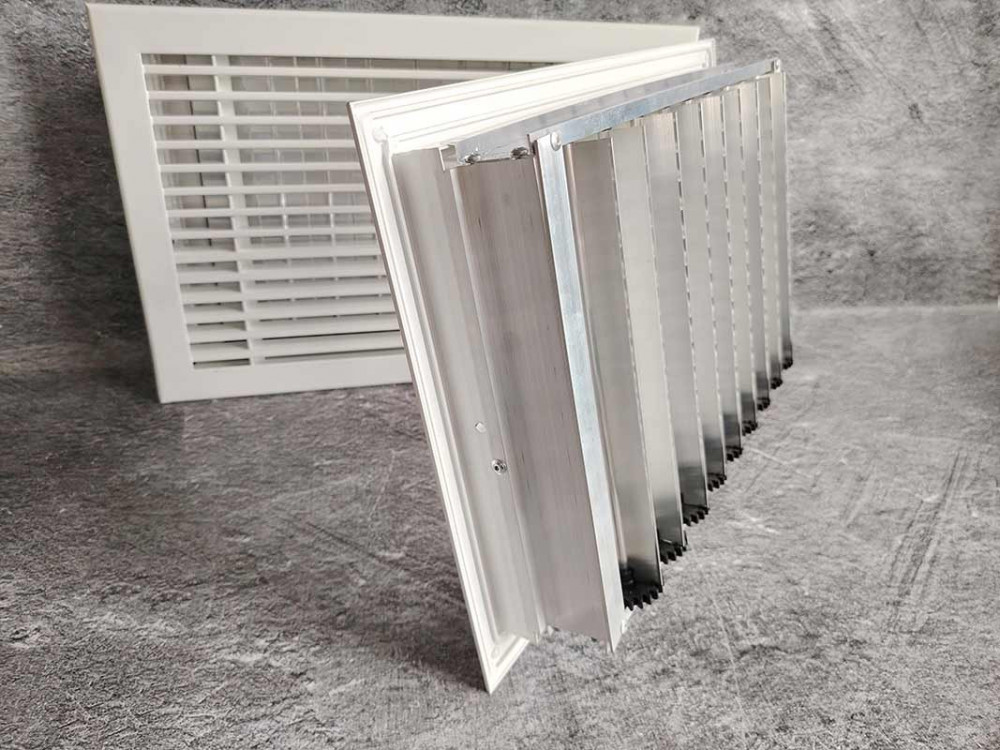

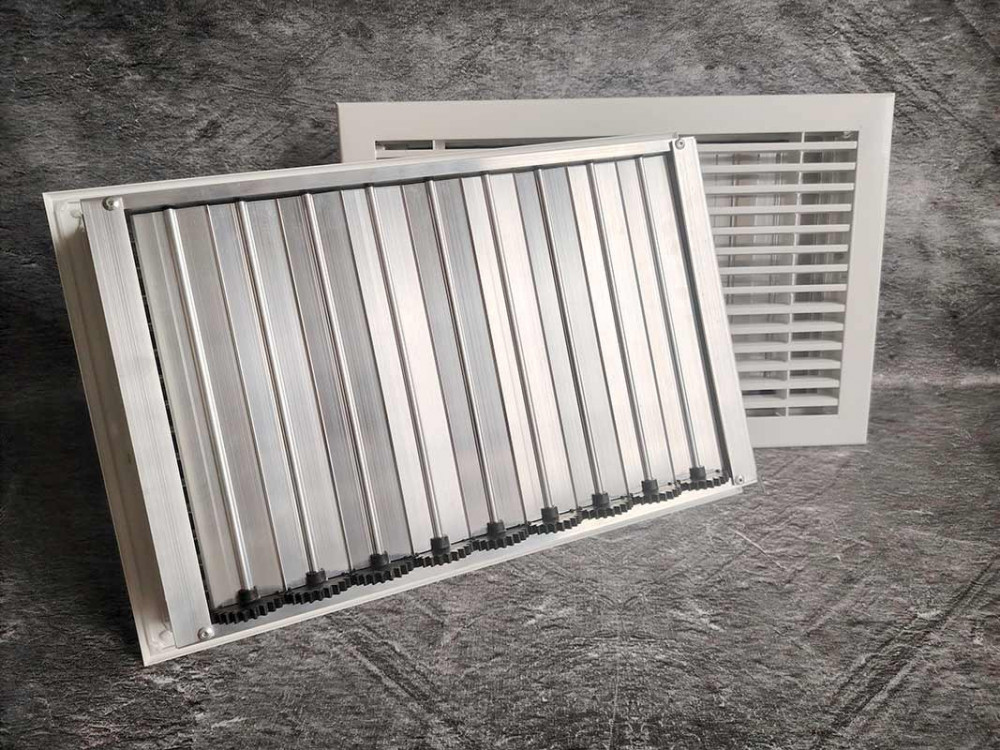

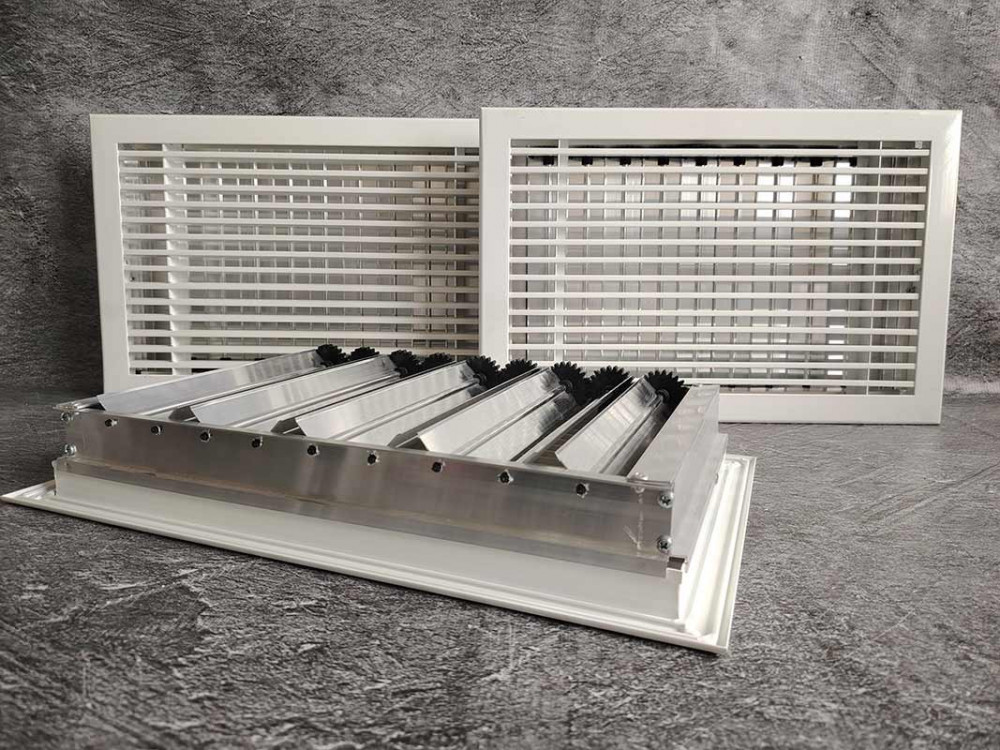

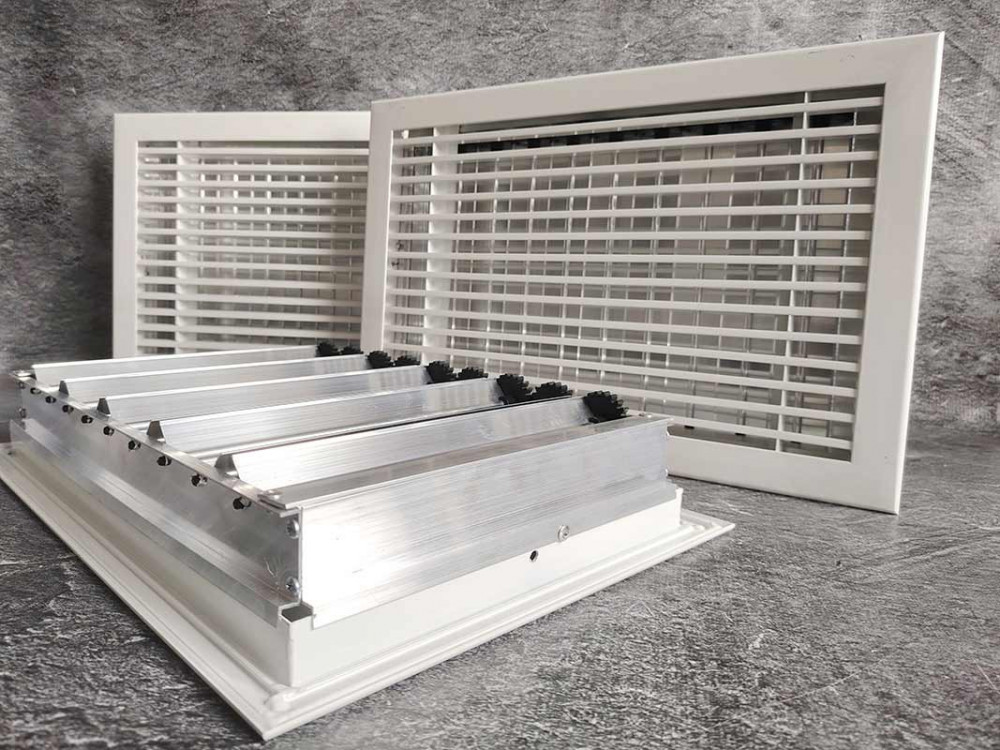

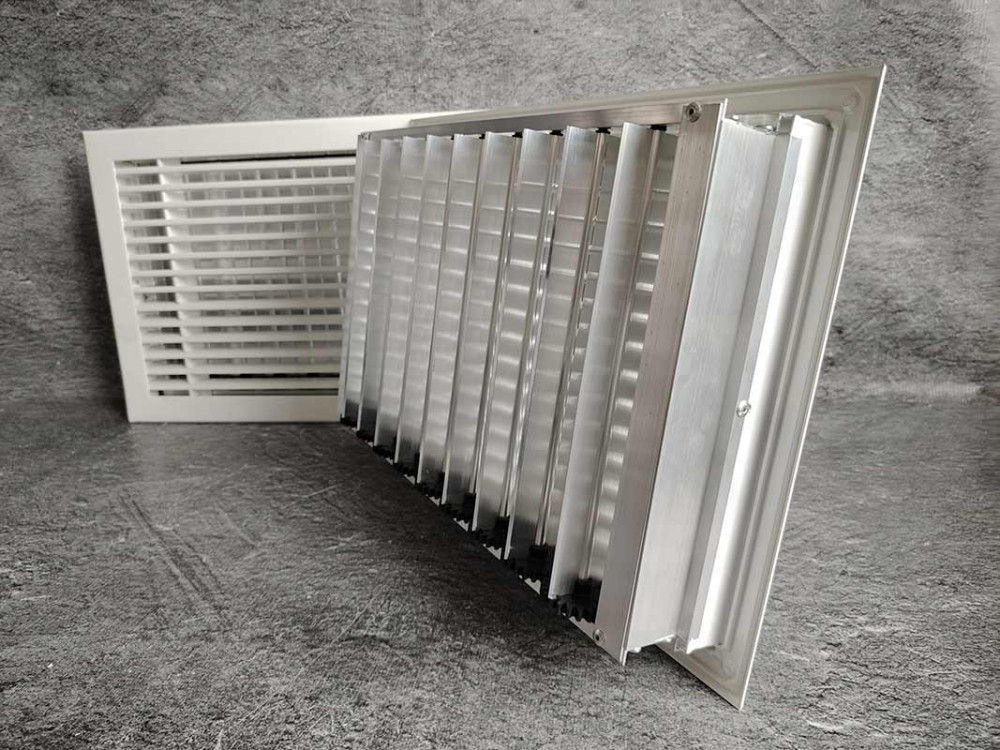

• Клапан расхода воздуха (КРВ) с регулируемыми лопатками
• Механизм управления положением лопаток с ручкой

Конструкция обеспечивает распределение воздушного потока с углом отклонения 15° от нормали. Клапан расхода воздуха позволяет точно регулировать объем подаваемого воздуха за счет изменения площади свободного сечения.

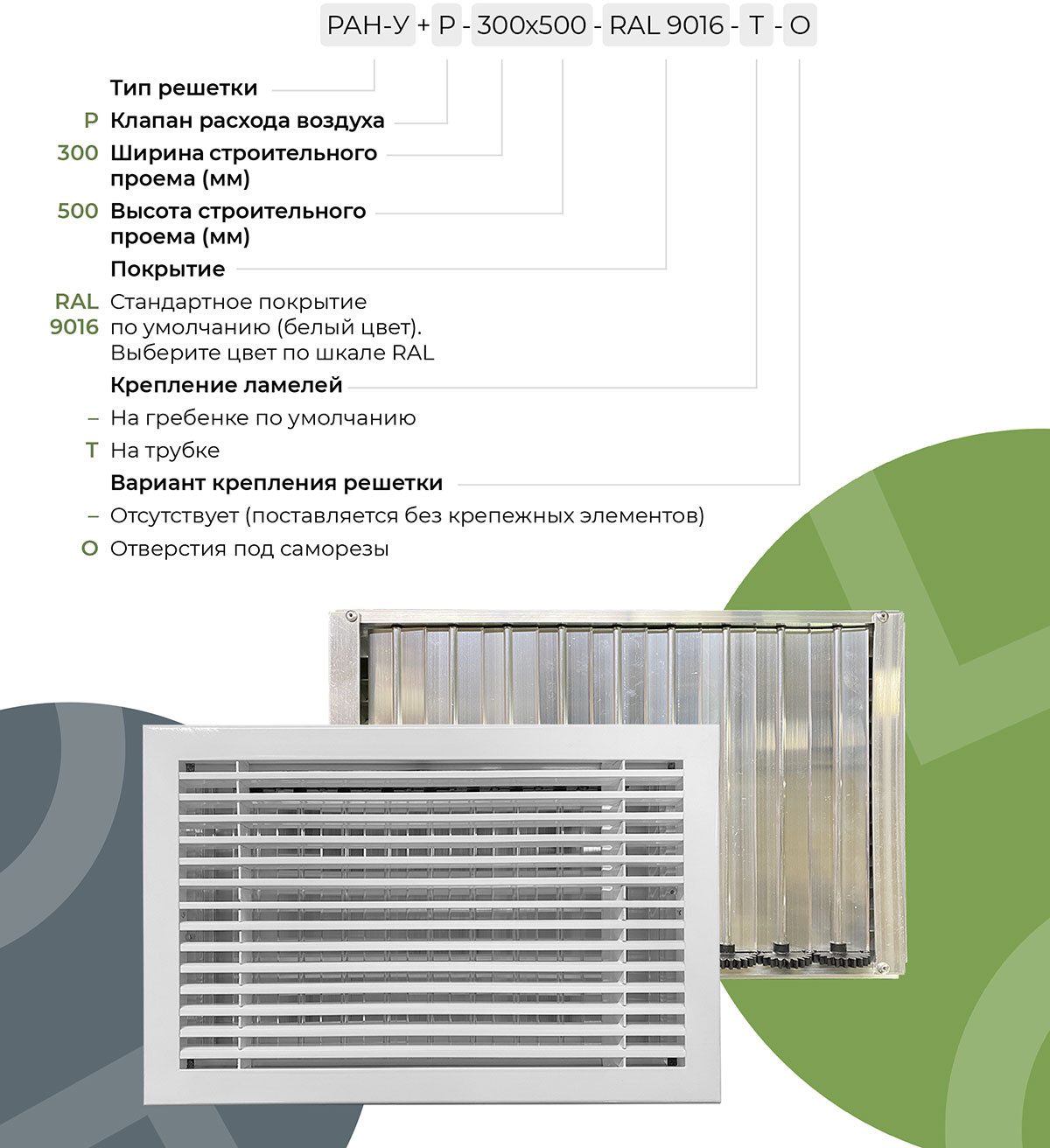

Технические характеристики и варианты исполнения

Решетка РАН-У+Р производится в широком диапазоне размеров:

• Минимальные габариты: 80×80 мм
• Максимальные габариты: 2900×2500 мм
• Изготовление нестандартных размеров с шагом 1 мм

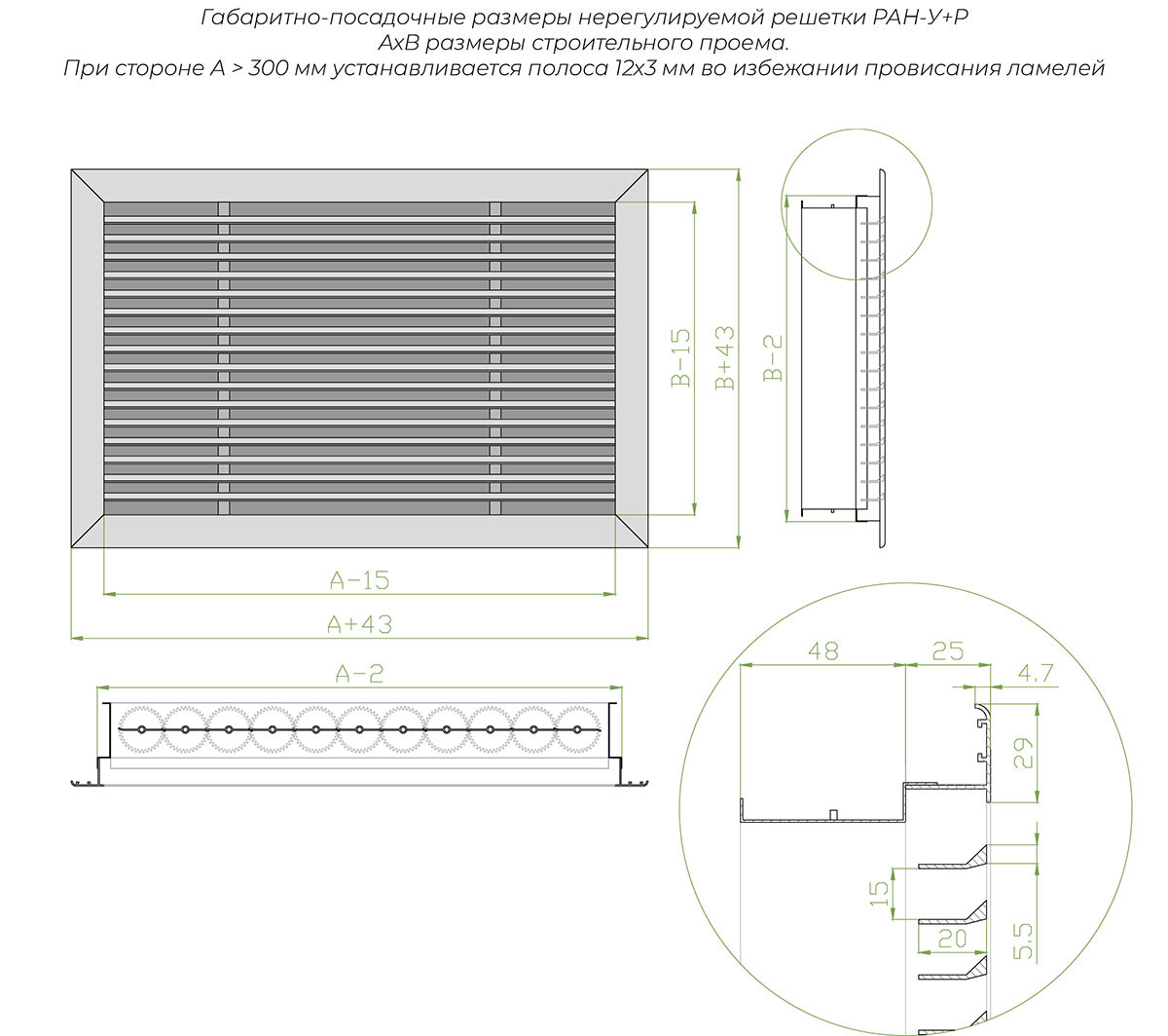

Для моделей шириной более 300 мм предусмотрена установка усиливающей полосы 12×3 мм, предотвращающей провисание жалюзи. По специальному запросу возможна комплектация адаптером для подключения к воздуховоду и дополнительными крепежными отверстиями.

Материалы и монтажные особенности

В производстве решетки используются:

• Алюминиевый профиль АДЗ1 по ГОСТ 22233-2001 (основная конструкция)

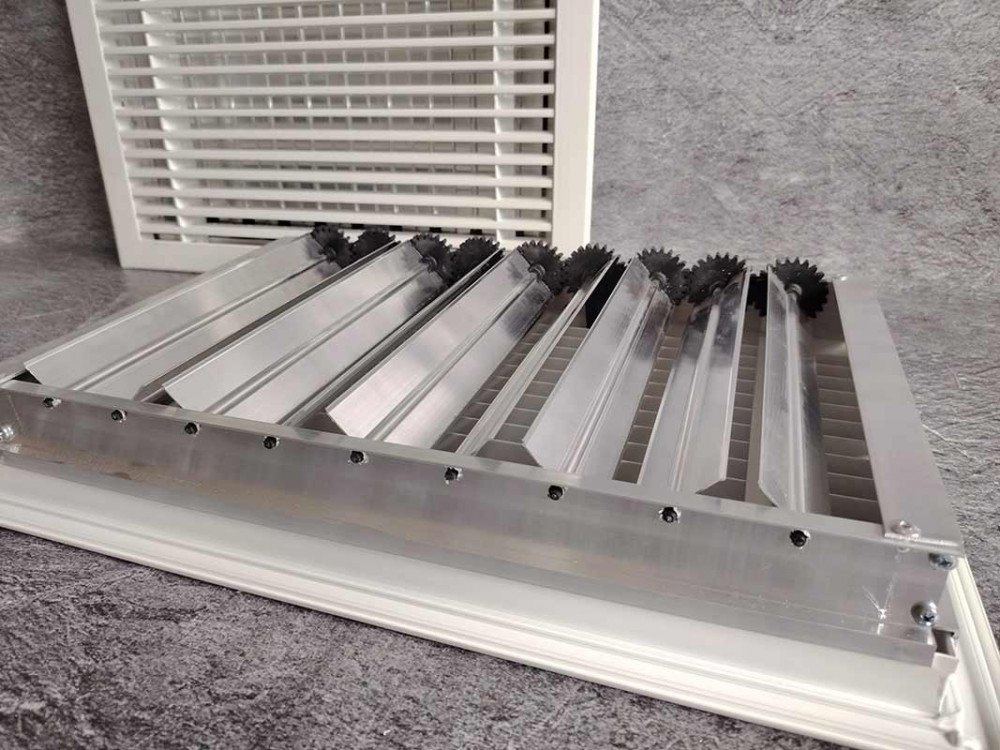

• Пластиковые комплектующие (шестеренки и втулки для КРВ)

Стандартное исполнение включает порошковое покрытие RAL 9016 с возможностью окраски в другие цвета по шкале RAL. Клапан расхода воздуха поставляется без покрытия. Монтаж осуществляется через винтовое соединение с использованием предусмотренных отверстий на лицевой стороне рамки.
