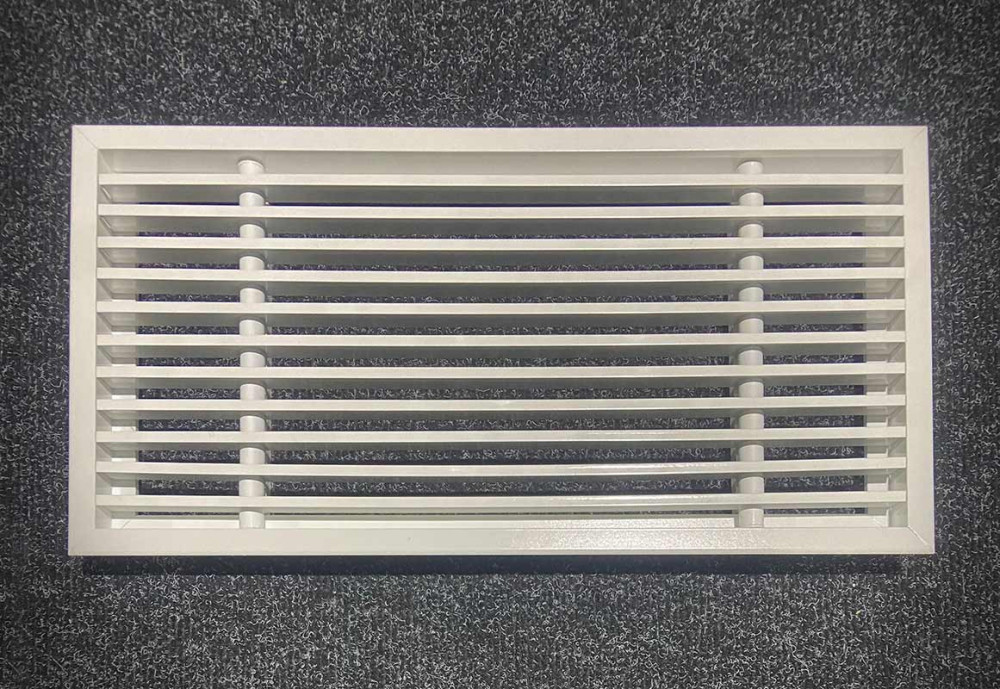

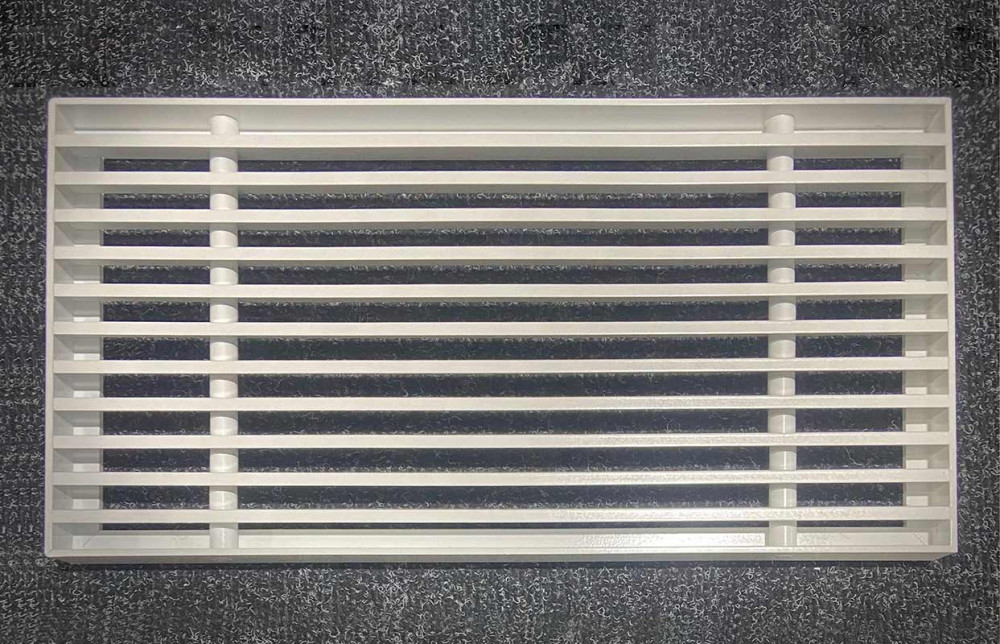

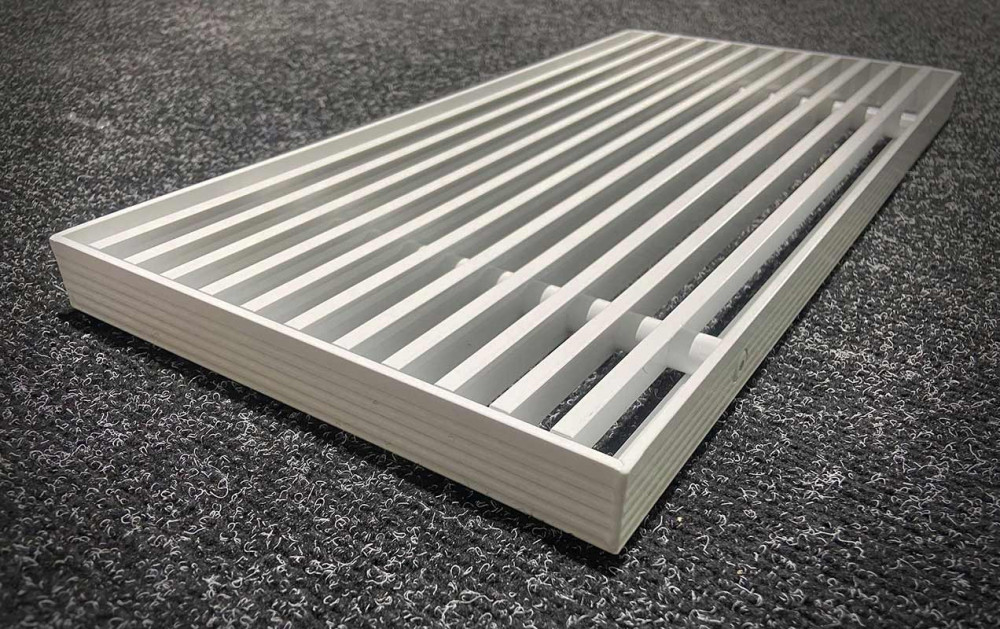

Решетка линейная настенная РЛН

Нет отзывов

Артикул: 260

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

Вид рамки:

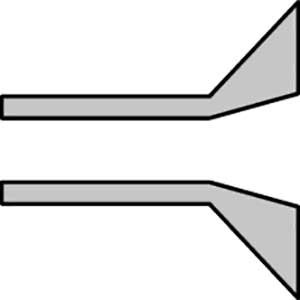

Встраиваемые с фланцем (В)

Встраиваемый тип исполнения, когда решетка имеет фланец 13 мм, закрывающий неровные края строительного проема, а ламельное полотно решетки утапливается в проеме. Определяющими размерами АхВ являются размеры строительного проема.

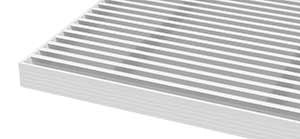

Скрытые без фланца (Н)

Скрытый тип исполнения, когда решетка полностью утапливается в проеме. Определяющими размерами АхВ являются габаритные размеры решетки.

Вид ламелей:

У-образные ламели 5,5 мм, угол которых зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали.

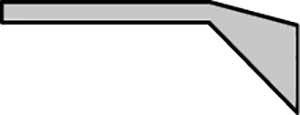

У1

У-образные ламели 5,5 мм, угол которых зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 15˚ от нормали в одну сторону.

У2

У-образные ламели 5,5 мм, угол которых зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 15˚ от нормали в две стороны – от центра вверх и от центра вниз.

Гантелеобразные ламели, угол которых зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали.

T-образные ламели 20 мм, угол которых зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали.

5У1

У-образные усиленные ламели 5 мм, угол которых зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 15˚ от нормали в одну сторону. Рекомендуется устанавливать на длинные решетки во избежание провисания ламелей.

5У2

У-образные усиленные ламели 5 мм, угол которых зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 15˚ от нормали в две стороны – от центра вверх и от центра вниз. Рекомендуется устанавливать на длинные решетки во избежание провисания ламелей.

Конструкция:

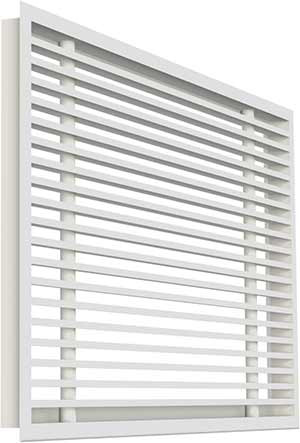

Несъемные ламели (по умолчанию)

Центральное полотно с ламелями жестко закреплено к рамке.

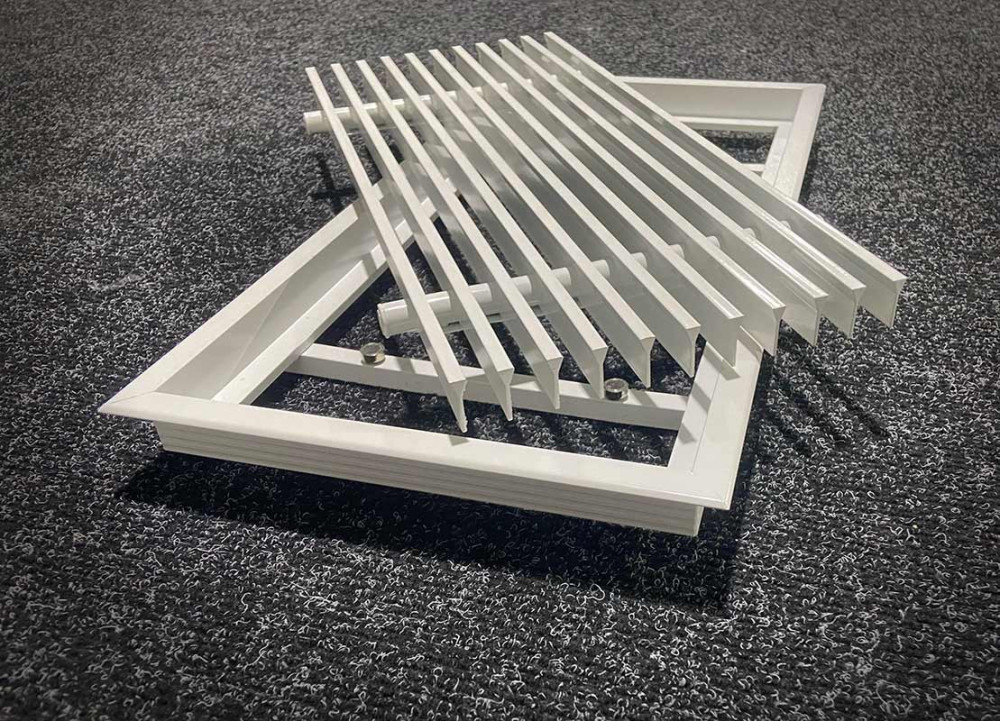

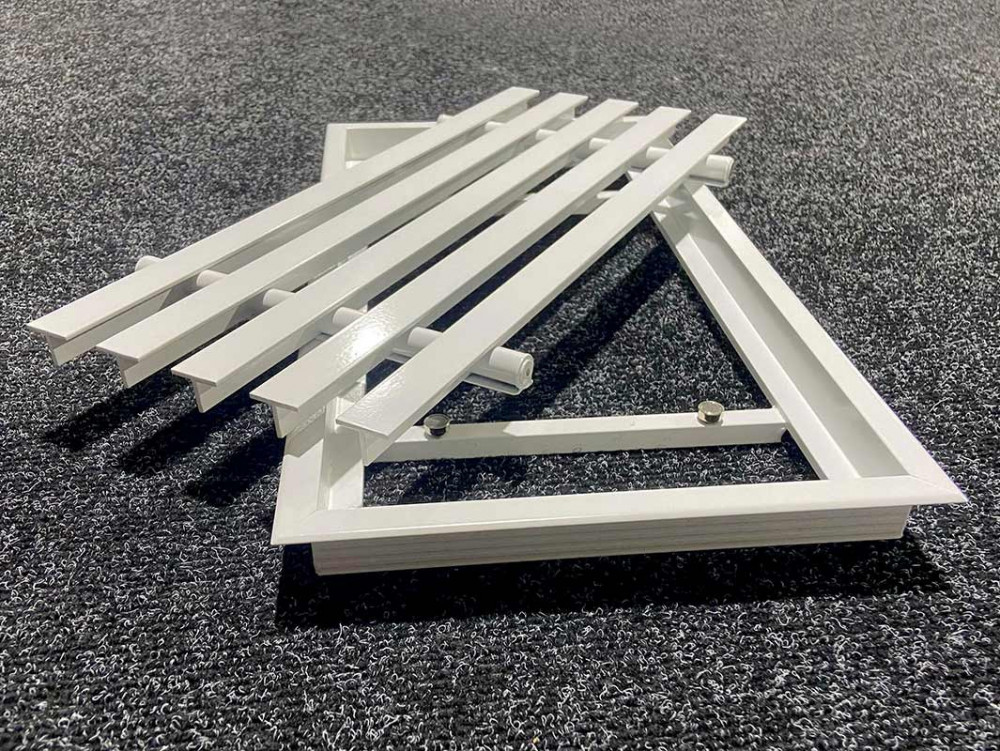

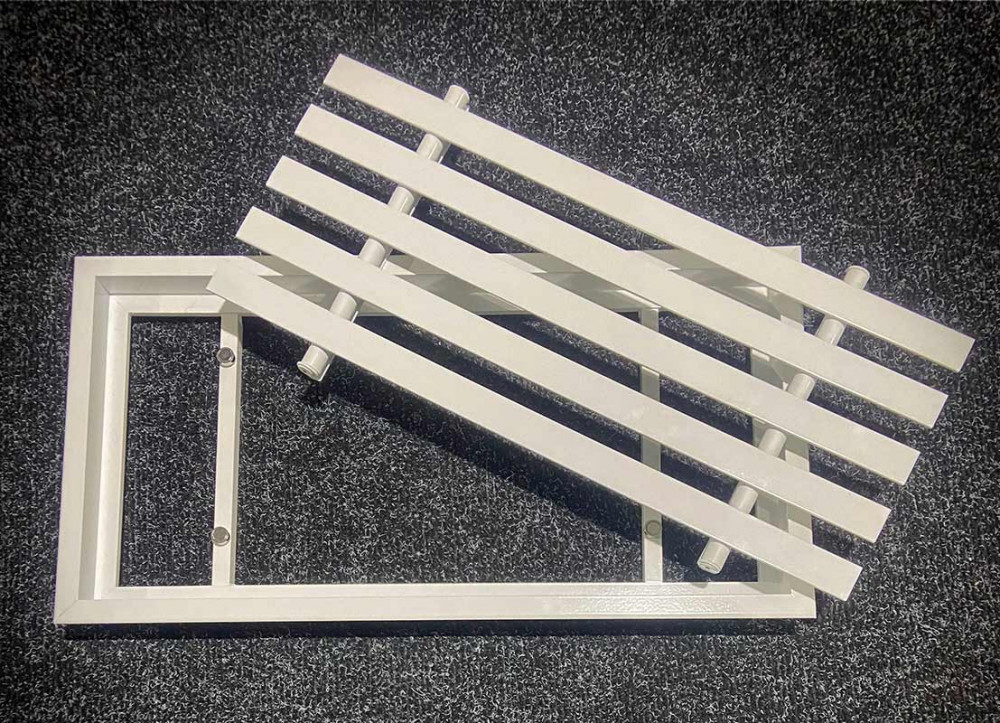

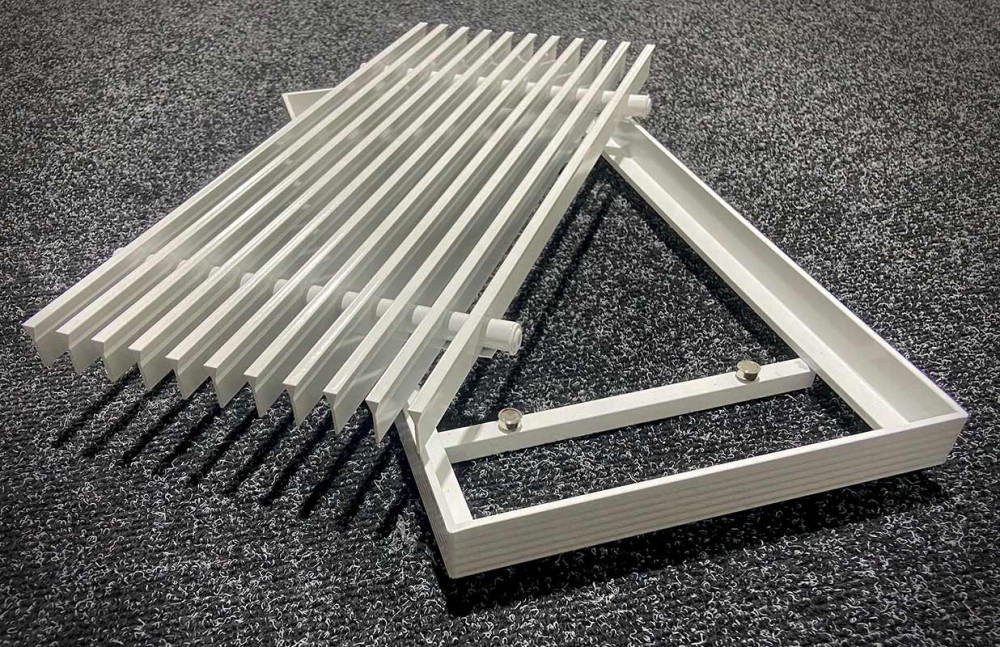

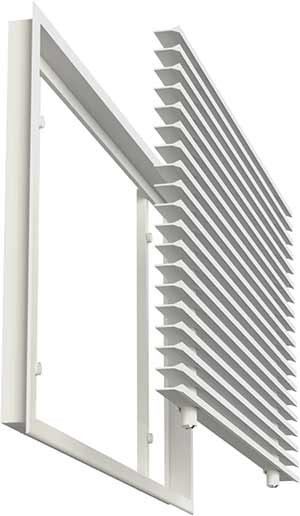

Съемные ламели (С)

Ламельное полотно на магнитах облегчает обслуживание вентиляционного канала в процессе эксплуатации.

Варианты крепления:

БЕЗ УКАЗАНИЯ ВАРИАНТА КРЕПЛЕНИЯ

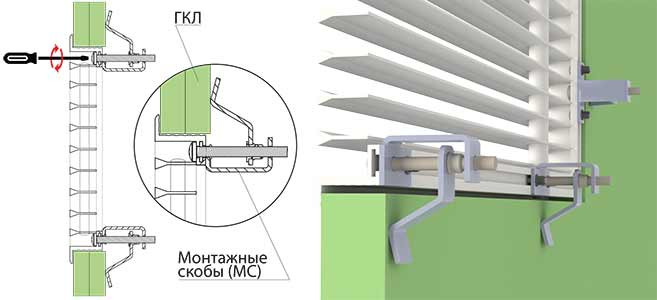

Монтажные скобы (МС)

Применяется для крепления решетки встраиваемого типа с фланцем к ГКЛ. Крепление адаптировано по различную толщину листа ГКЛ.

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — В стены

Материал — Алюминий

Дополнительно

941

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

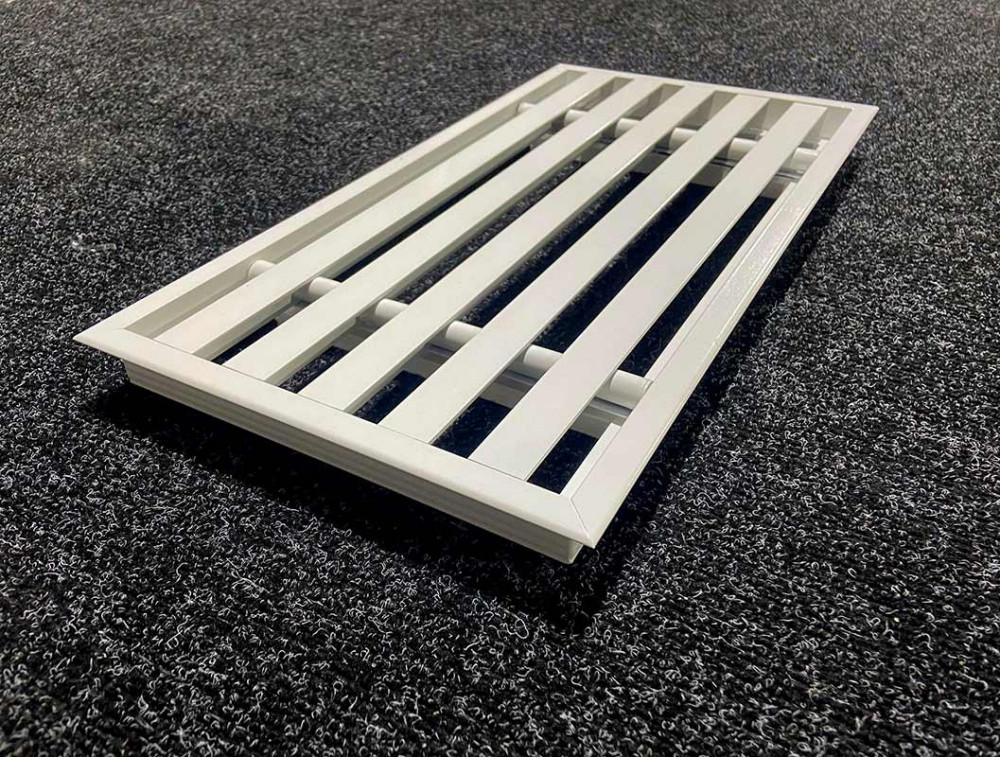

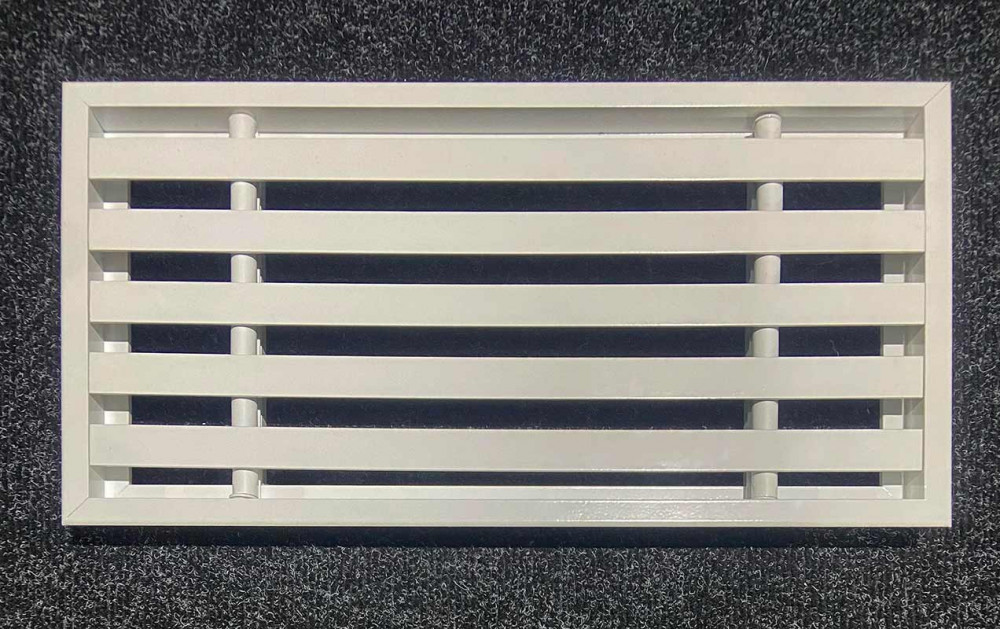

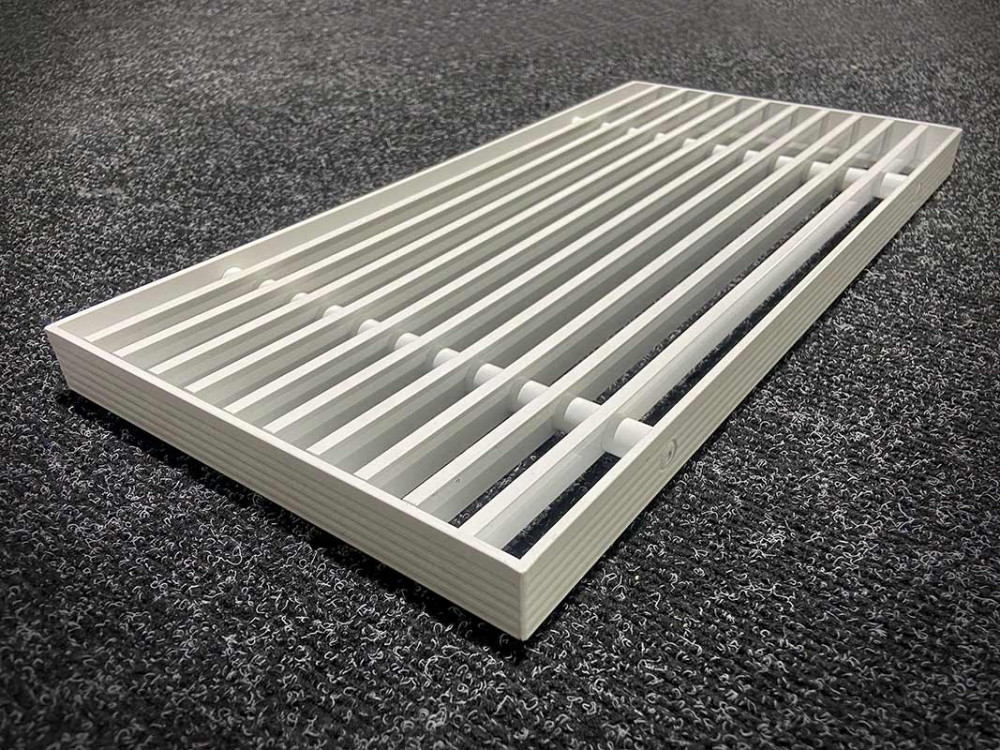

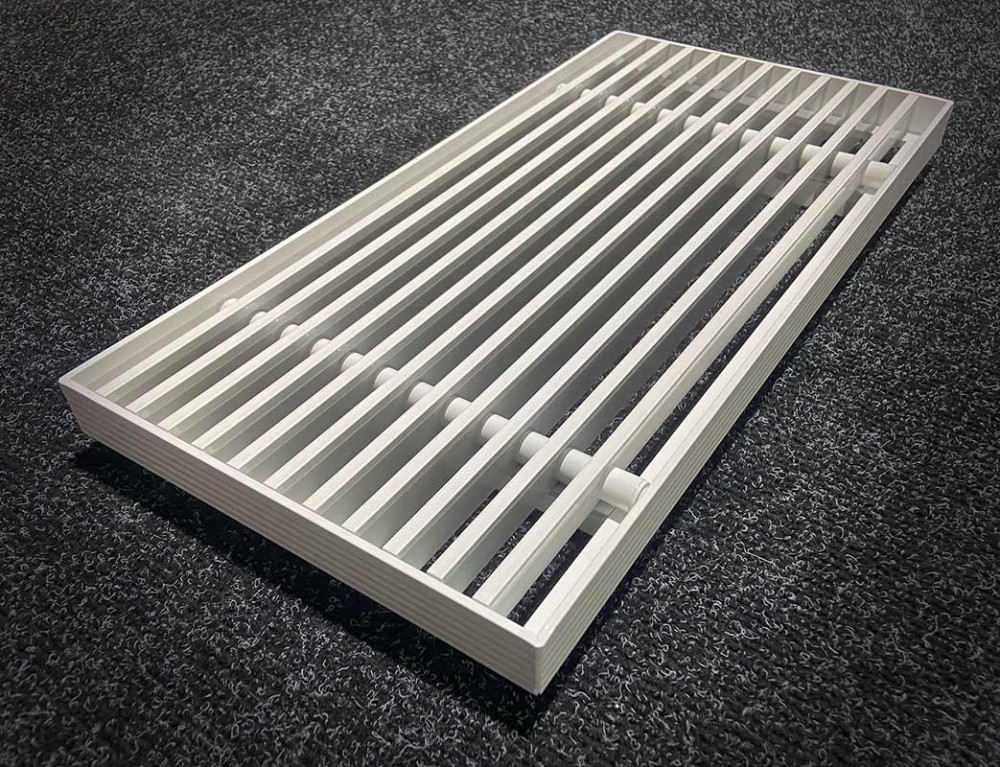

Решетка линейная настенная РЛН для систем вентиляции

Линейная настенная решетка РЛН представляет собой современное решение для организации приточно-вытяжной вентиляции и систем кондиционирования воздуха. Конструкция решетки обеспечивает эффективное распределение воздушных потоков при монтаже в вентиляционные каналы и строительные проемы.

Конструктивные особенности и варианты исполнения

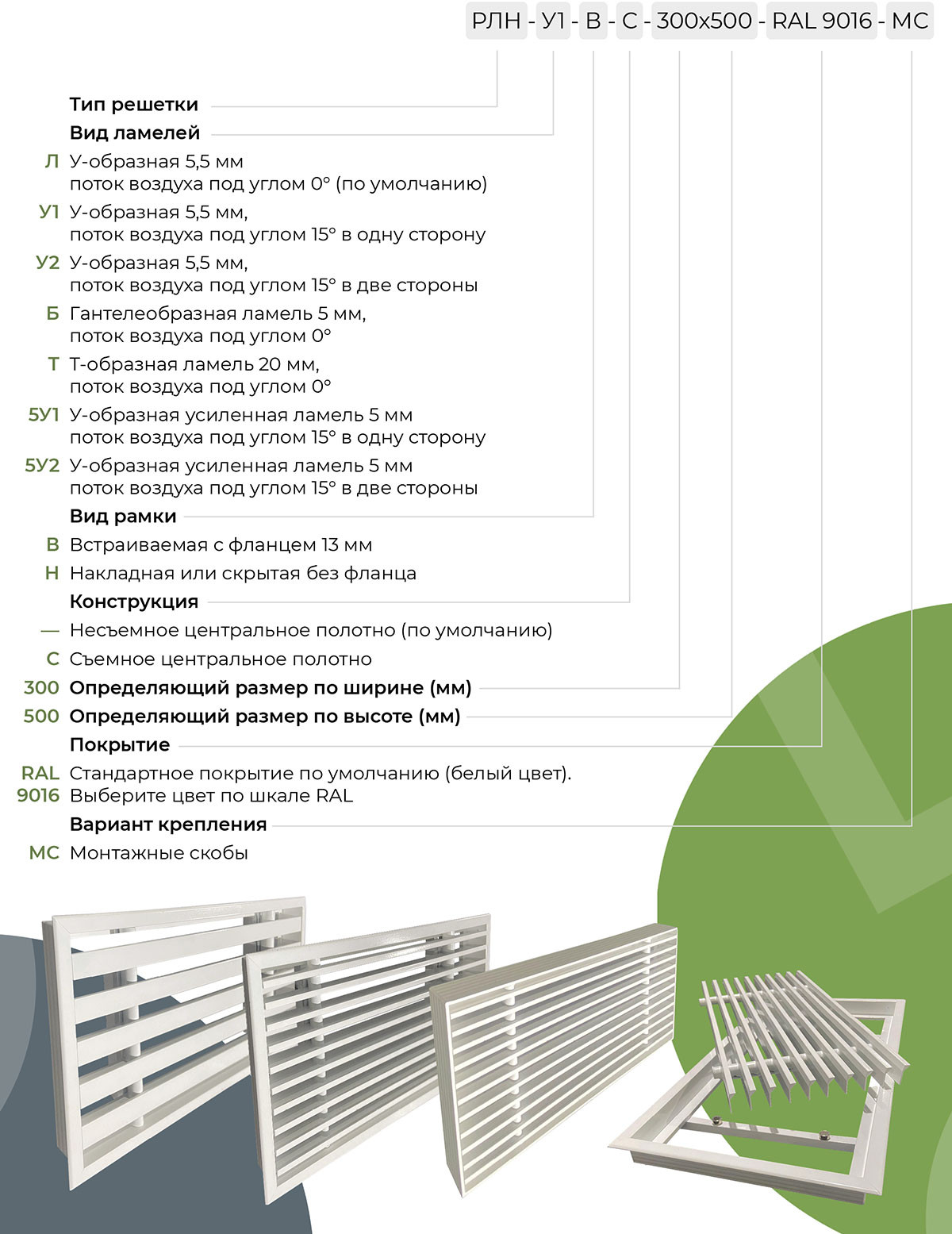

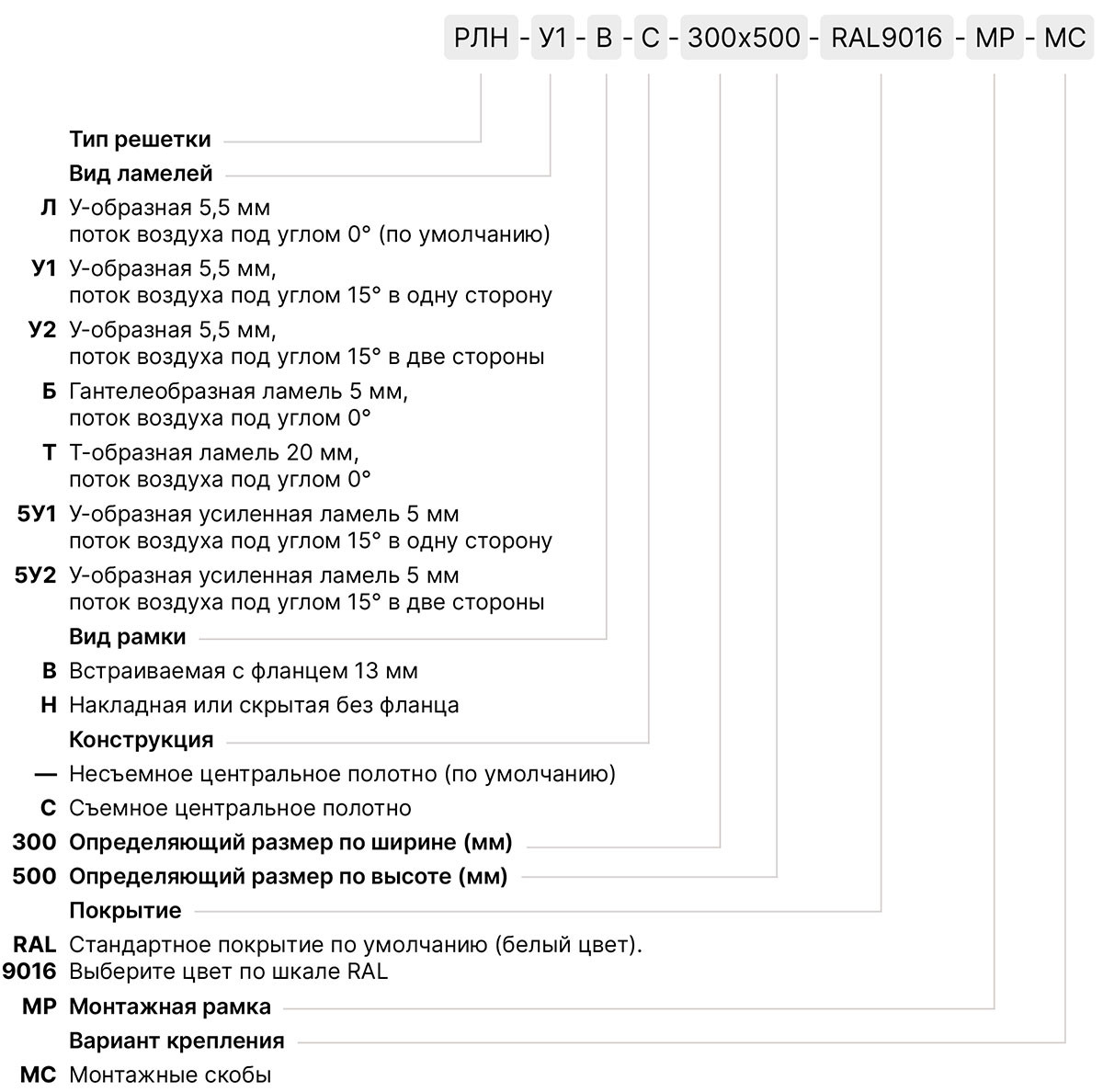

Решетка РЛН состоит из рамки и горизонтально расположенных ламелей, предлагаемых в 7 различных вариантах:

У-образные ламели 5,5 мм (У1, У2) с углом отклонения 0° или 15°
Гантелеобразные ламели (Б) с прямым воздушным потоком
T-образные ламели 20 мм (Т) для прямого воздухораспределения
Усиленные У-образные ламели 5 мм (5У1, 5У2) для длинных решеток

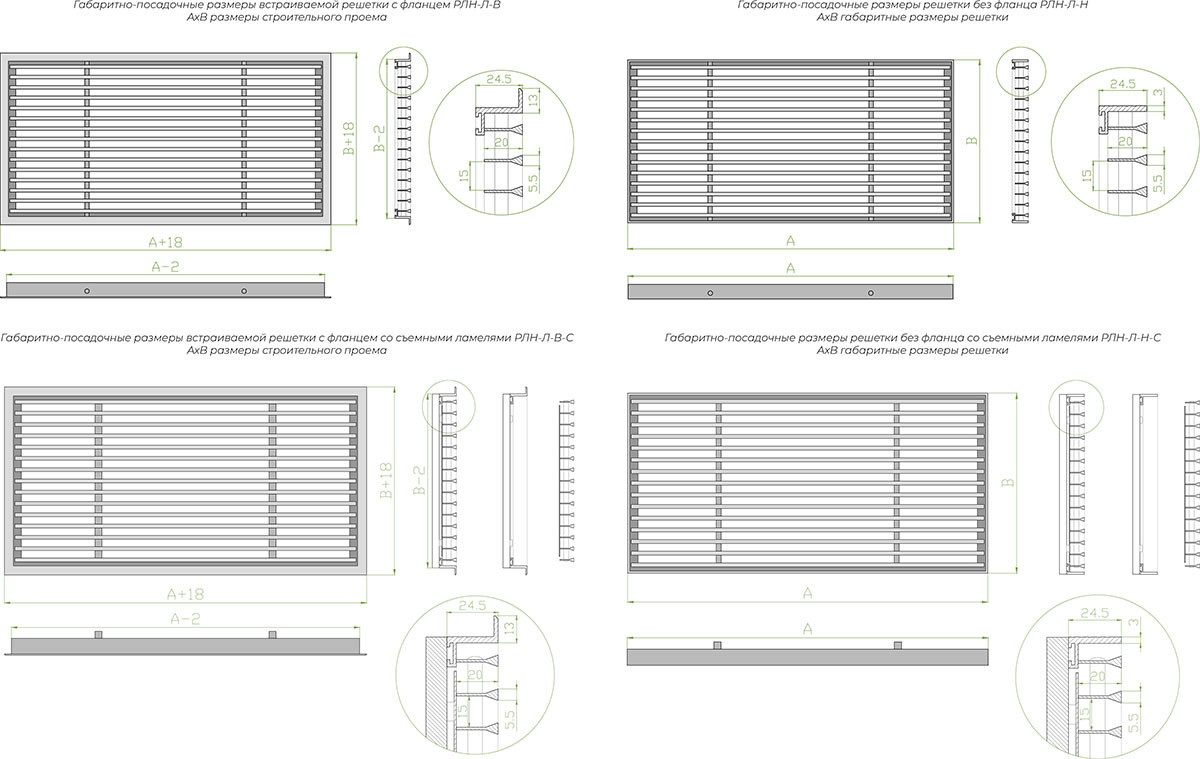

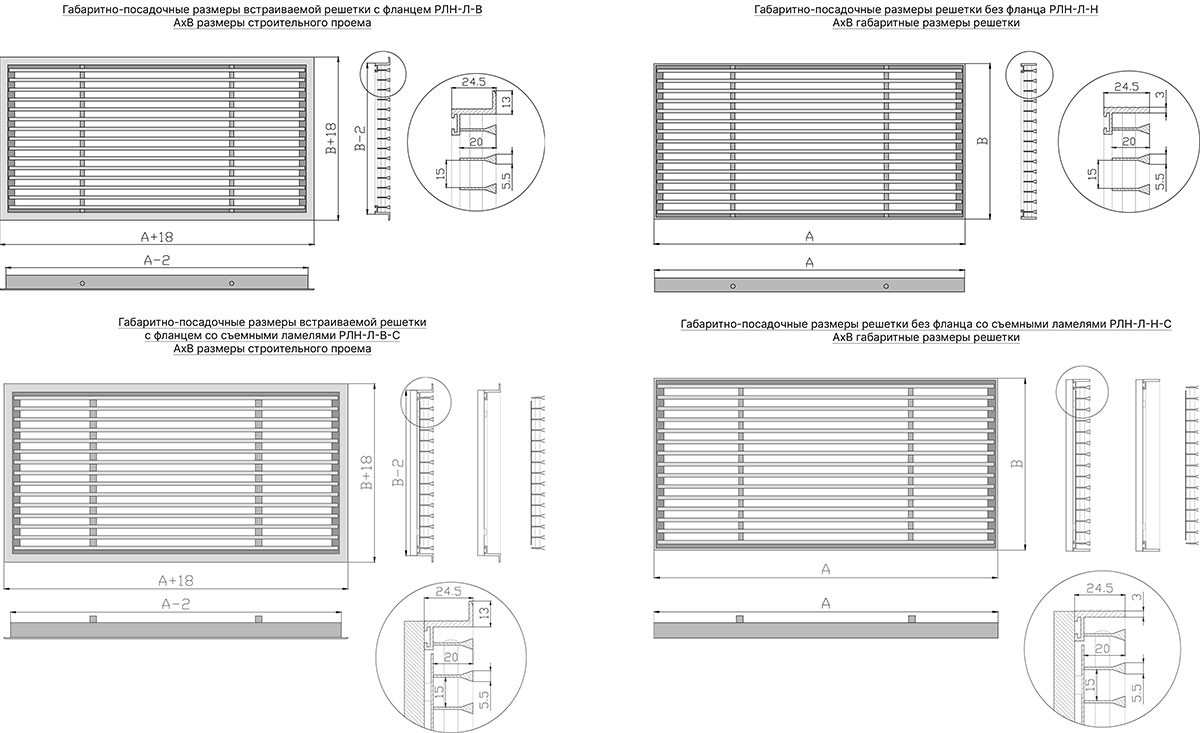

Варианты рамок и монтажа

Решетка РЛН предлагается в двух основных вариантах исполнения рамки:

Встраиваемая рамка с фланцем 13 мм (В) - скрывает неровности проема
Скрытая рамка без внешнего фланца (Н) - полностью утапливается в проем

Дополнительные монтажные возможности:

Несъемные ламели (стандартное исполнение)

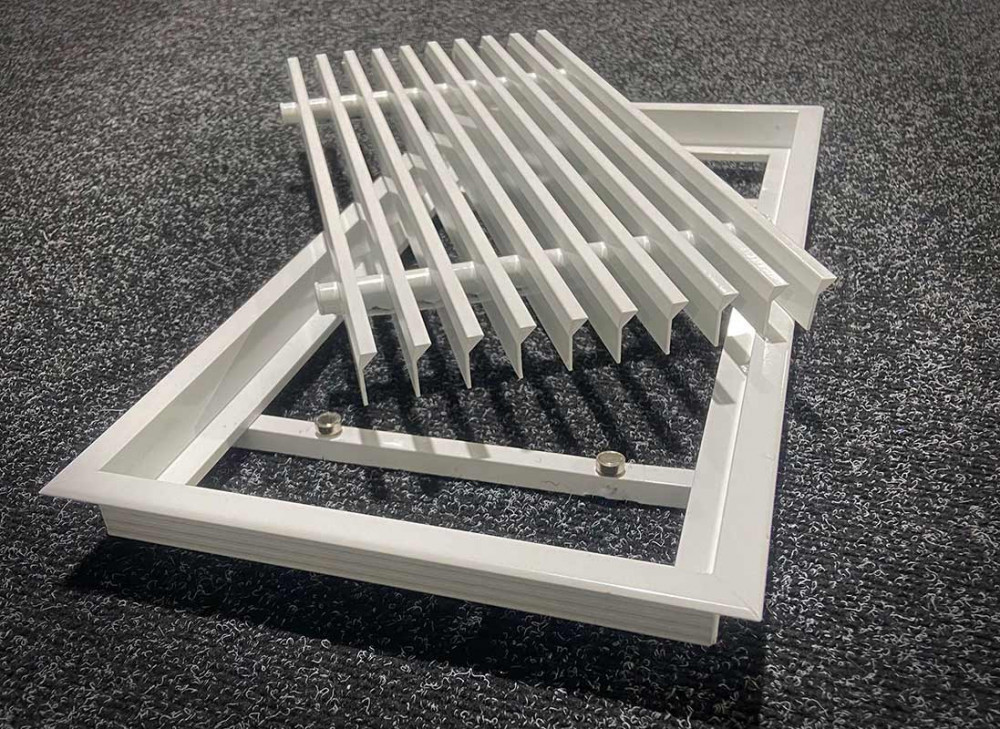

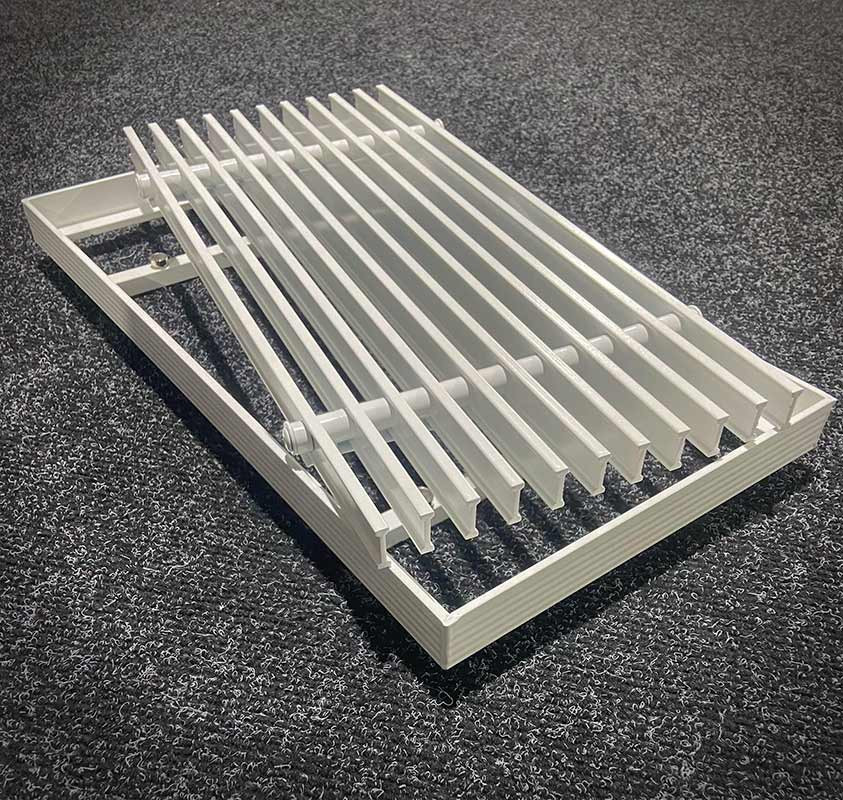

Съемные ламели на магнитах (С) для удобства обслуживания
Возможность оснащения адаптером для присоединения к воздуховоду

Решетка РЛН с разнообразием типов ламелей и вариантов монтажа обеспечивает гибкость в проектировании систем вентиляции, позволяя подобрать оптимальное решение для любых технических требований и дизайнерских предпочтений.

Технические параметры и материалы

Основные характеристики решетки РЛН:

Материал: алюминиевый профиль АДЗ1 (ГОСТ 22233-2018)
Стандартное покрытие: порошковая краска RAL 9016
Размерный ряд: от 100×100 мм до 2900×1000 мм
Возможность изготовления нестандартных размеров с шагом 1 мм
Дополнительные цвета покрытия по шкале RAL

Область применения

Решетка РЛН предназначена для использования в различных типах помещений:

Офисные и административные здания
Торговые и выставочные центры
Промышленные объекты
Жилые помещения

Конструкция решетки обеспечивает не только функциональное распределение воздушных потоков, но и эстетичный внешний вид, гармонично вписывающийся в современные интерьеры. Разнообразие вариантов ламелей позволяет подобрать оптимальное решение для конкретных условий эксплуатации и требований к воздухораспределению.

Характеристики

Место применения

В стены
Материал

Алюминий
