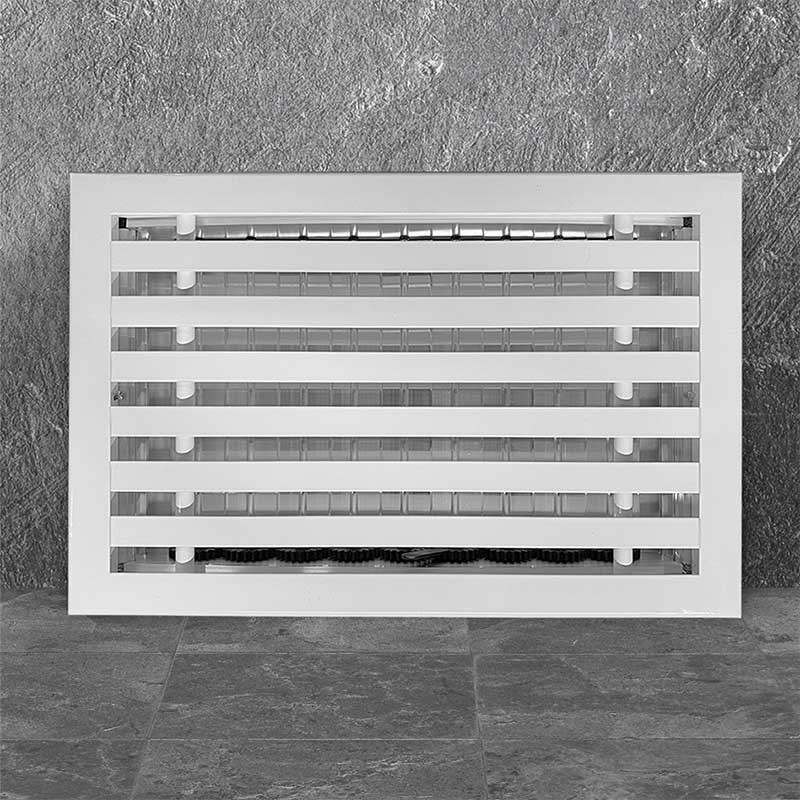

Настенная линейная решетка с клапаном расхода воздуха РАН-Т+Р

Настенная линейная решетка с клапаном расхода воздуха РАН-Т+Р

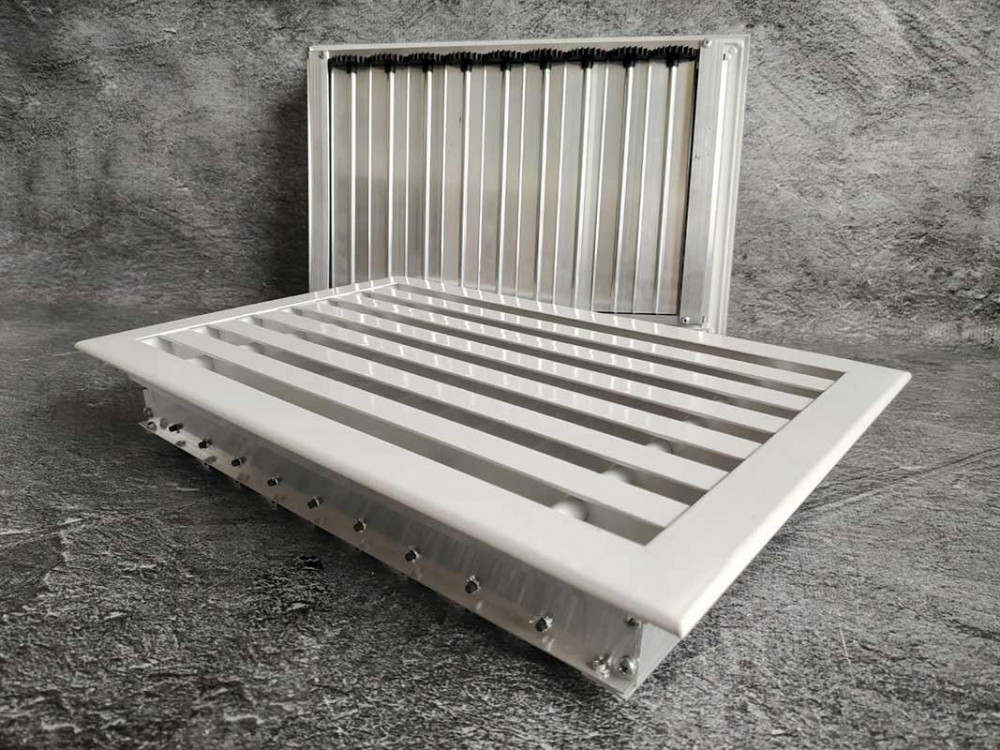

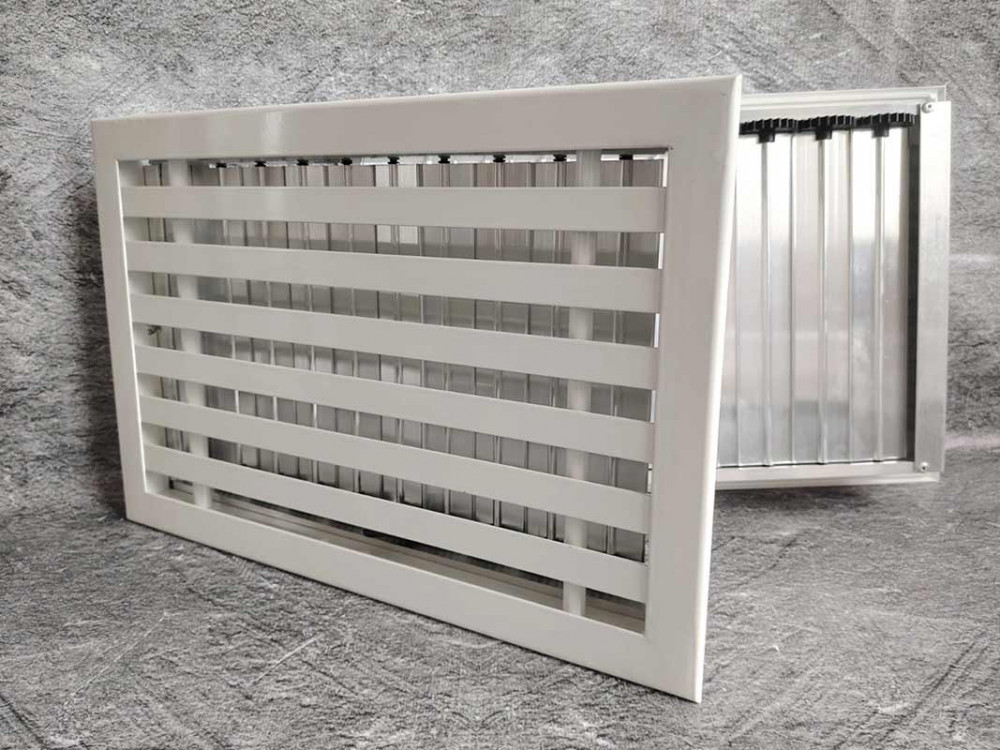

Решетка РАН-Т+Р представляет собой современное решение для систем приточно-вытяжной вентиляции и кондиционирования, сочетающее функциональность воздухораспределительного устройства и регулирующего клапана. Конструкция предназначена для монтажа в стены, потолки, а также может использоваться в качестве декоративного экрана для отопительных приборов.

Конструктивные особенности

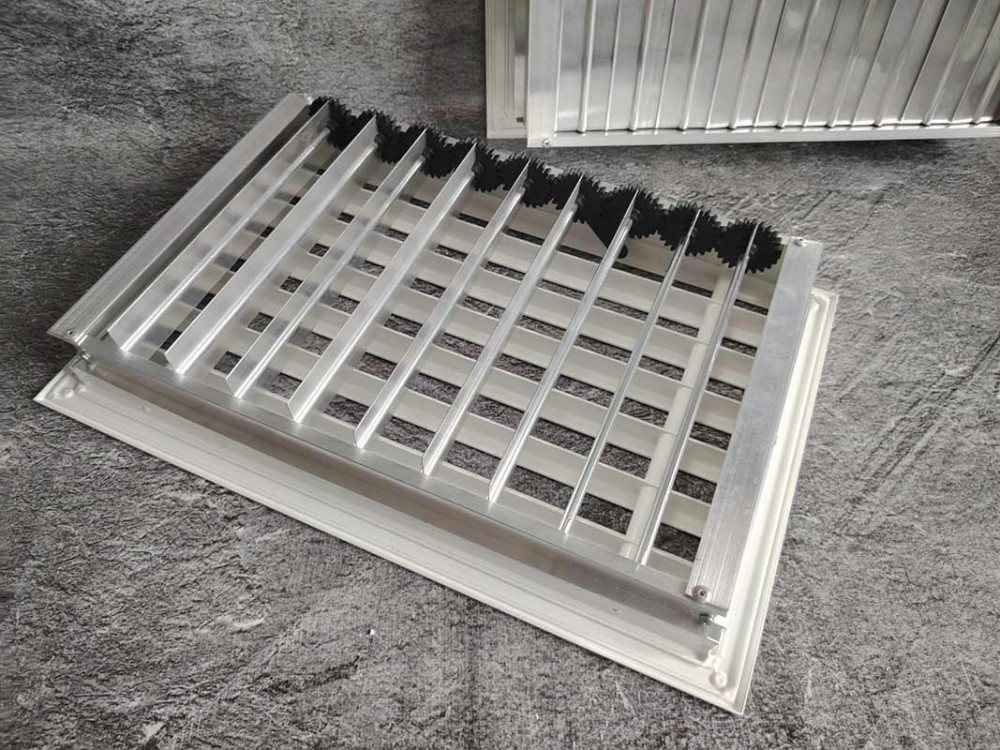

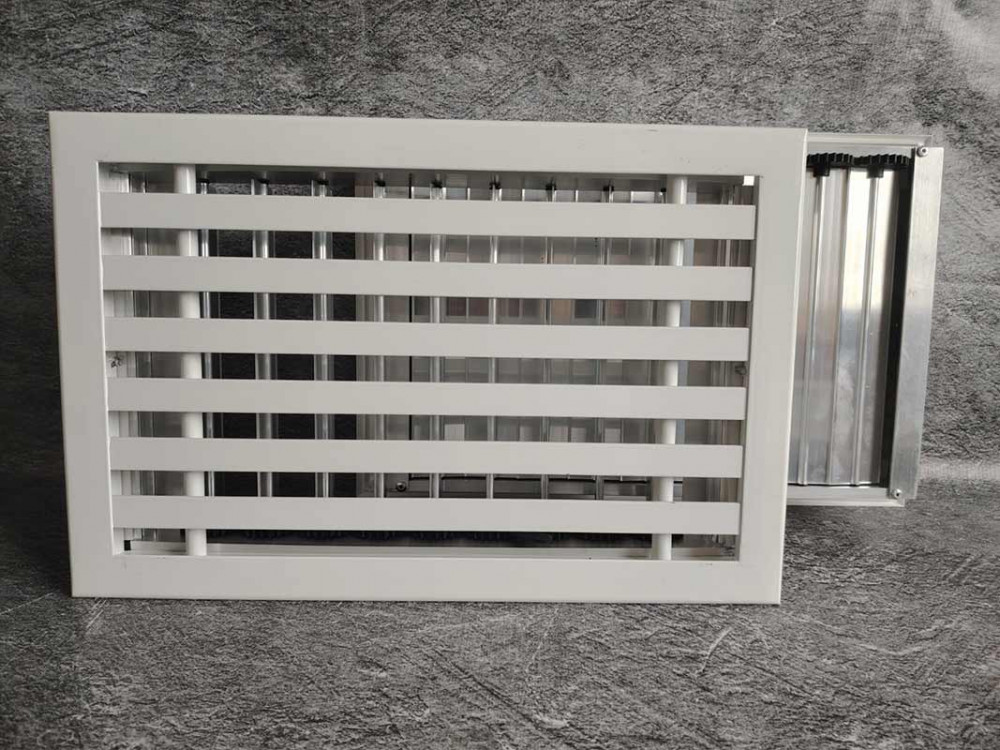

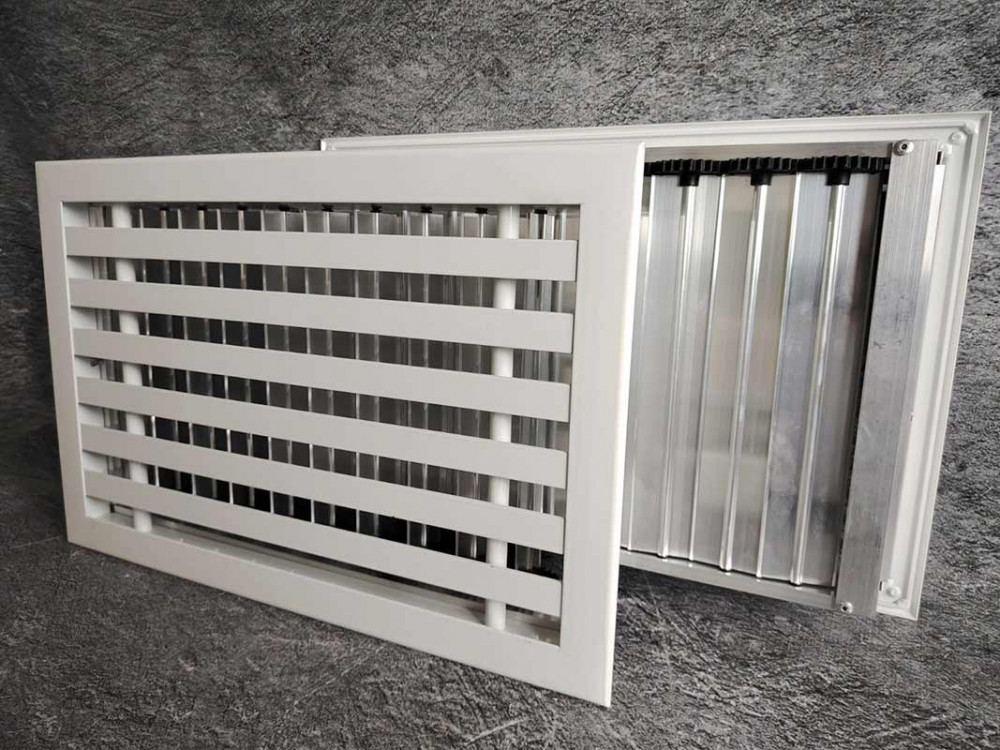

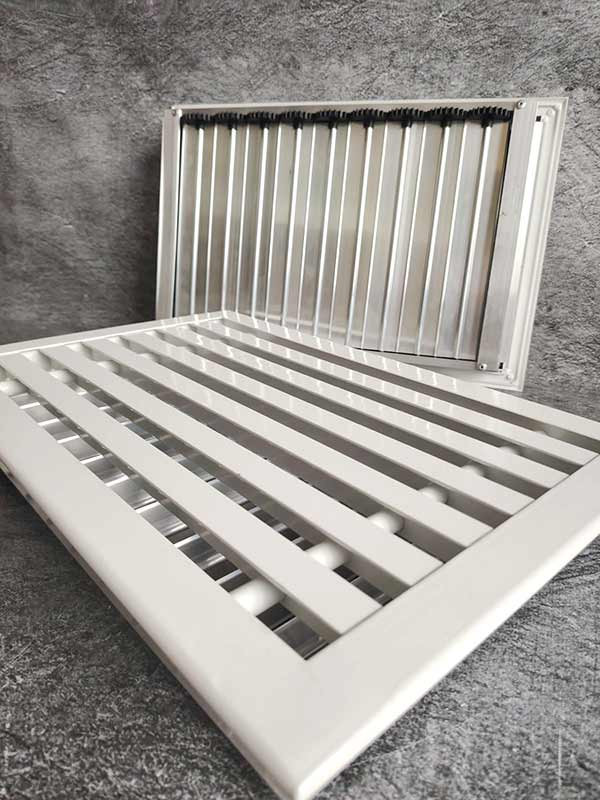

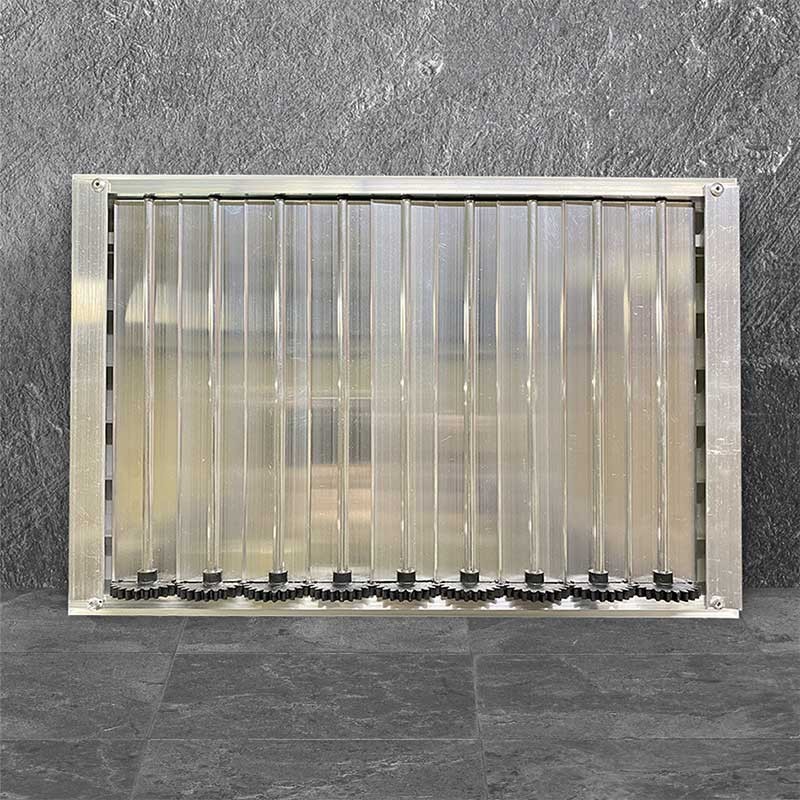

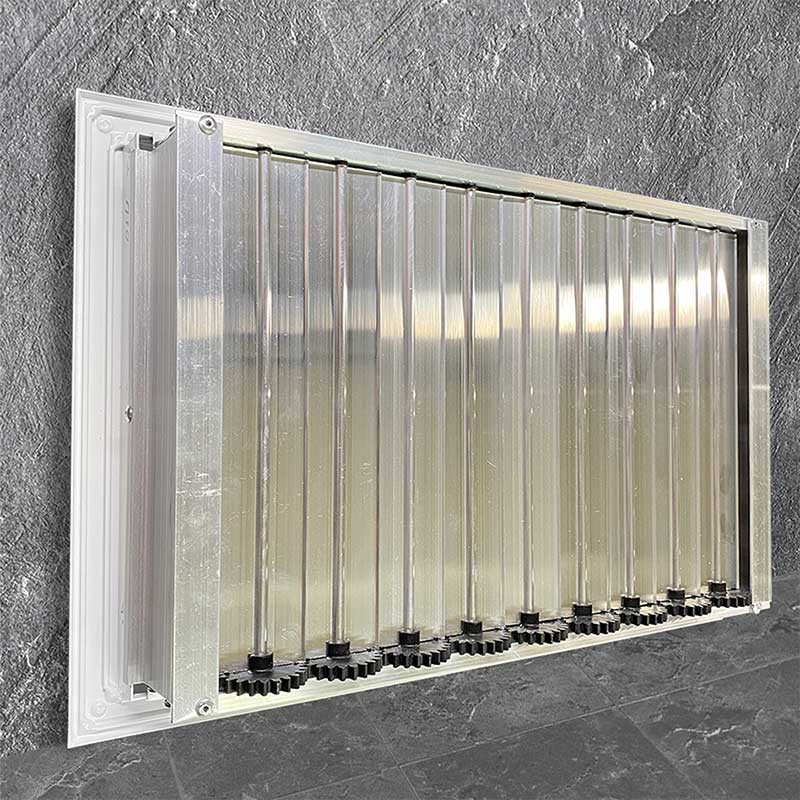

Основу решетки составляет рамка с горизонтально расположенными Т-образными жалюзи из тавра 20×20×20 мм, зафиксированными под углом 0° относительно плоскости при помощи трубки ∅8 мм. На тыльной стороне установлен клапан расхода воздуха (КРВ) с регулируемыми лопатками.

Технические характеристики:

• Тип жалюзи: Т-образный профиль 20×20×20 мм
• Крепление жалюзи: трубка ∅8 мм
• Материал: алюминиевый профиль АДЗ1 по ГОСТ 22233-2001

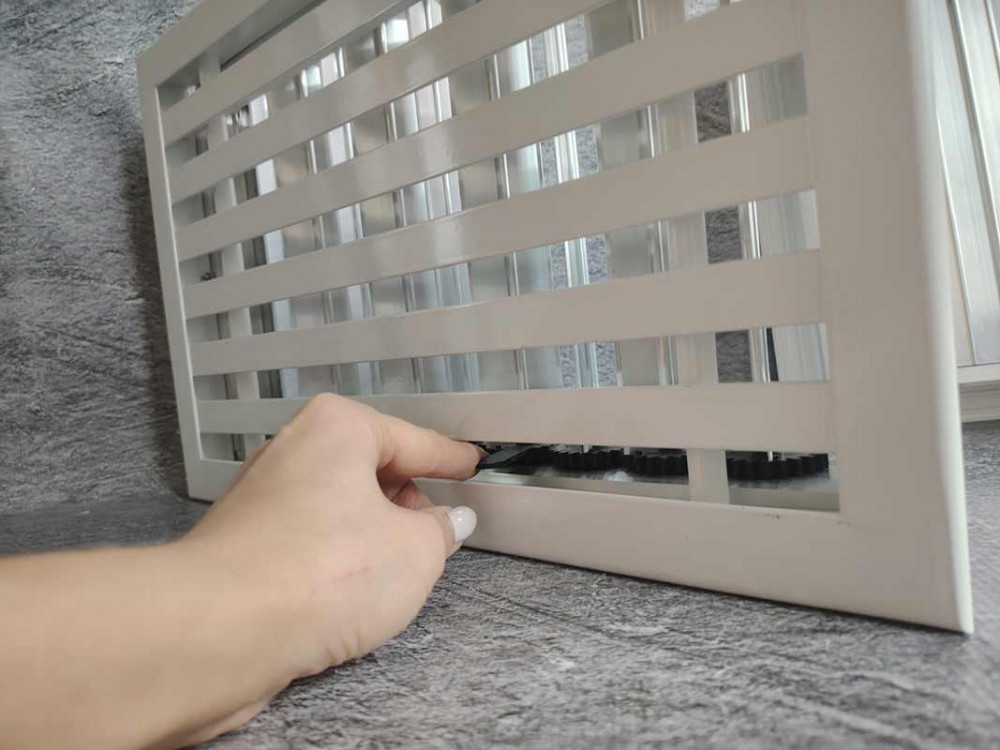

• Механизм регулировки: ручной, с пластиковыми шестернями и втулками

Технические параметры и монтажные решения

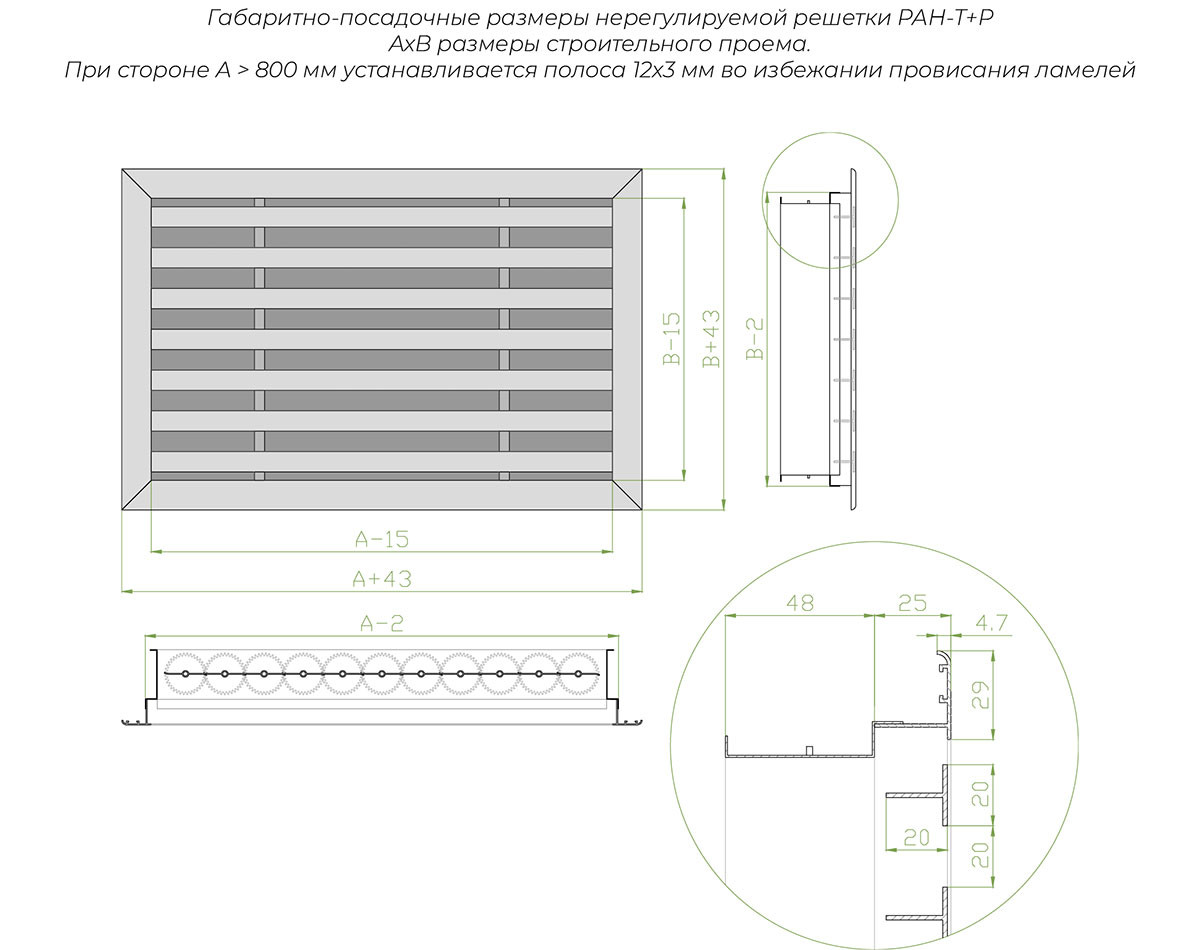

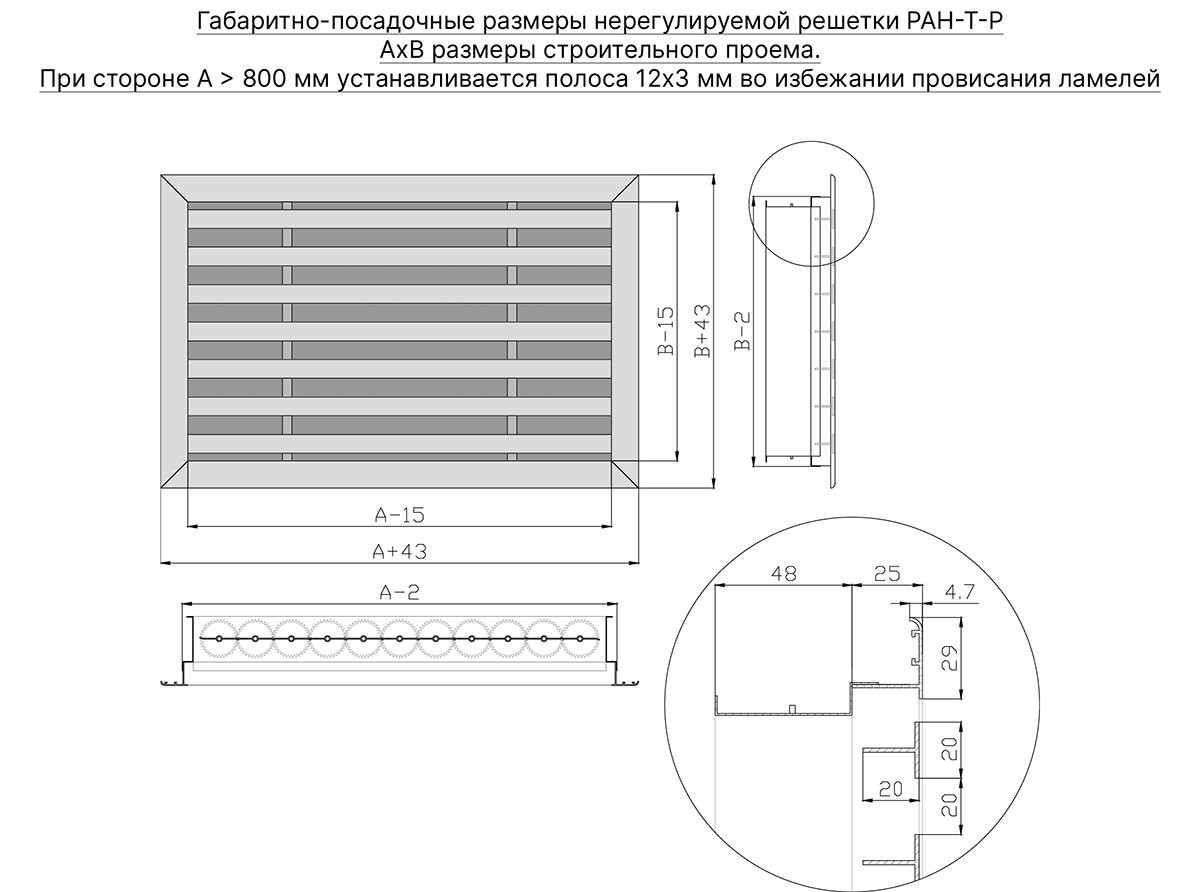

Решетка производится в стандартных типоразмерах и может быть изготовлена по индивидуальным параметрам с шагом 1 мм. Для предотвращения провисания жалюзи при ширине более 800 мм устанавливается усиливающая полоса 12×3 мм.

Габаритные параметры:

• Минимальный размер: 80×80 мм
• Максимальный размер: 2900×2500 мм
• Дополнительные опции: крепежные отверстия, адаптер для воздуховода

Решетка РАН-Т+Р с клапаном расхода воздуха обеспечивает точное регулирование воздушного потока в вентиляционных системах, сочетая функциональность с эстетичным внешним видом.

Комплектация и отделочные решения

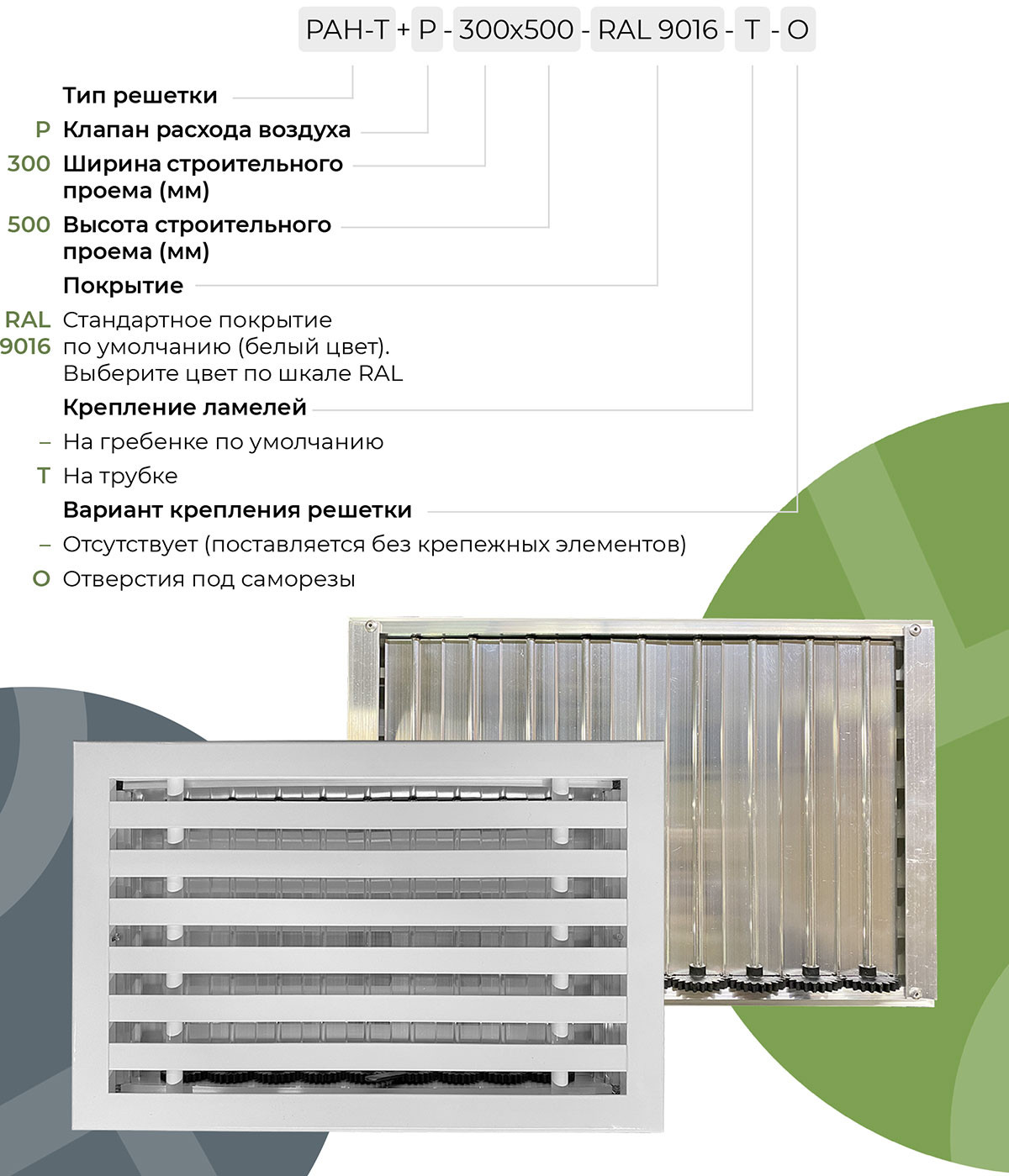

Клапан расхода воздуха комплектуется пластиковыми шестернями и втулками. Стандартное покрытие решетки - полиэфирная порошковая краска белого цвета (RAL 9016), доступна окраска в другие цвета по шкале RAL. КРВ поставляется без покрытия.

Особенности конструкции:

• Линейная форма Т-образных жалюзи
• Регулируемый клапан расхода воздуха
• Возможность настенного и потолочного монтажа
• Варианты использования в качестве декоративного экрана

Решетка РАН-Т+Р предназначена для точного регулирования воздушных потоков в системах вентиляции различного назначения. Особенностью конструкции является использование Т-образного профиля жалюзи, обеспечивающего равномерное распределение воздуха. Механизм регулировки клапана позволяет точно настраивать объем подаваемого воздуха, изменяя площадь свободного сечения.

Возможность изготовления по индивидуальным размерам делает решетку универсальным решением для объектов любого масштаба - от жилых помещений до коммерческих и промышленных зданий. Качественные материалы и продуманная конструкция обеспечивают надежность и долговечность эксплуатации в различных условиях.
