Настенная декоративная решетка РАН-Б

Настенная декоративная решетка РАН-Б для систем вентиляции

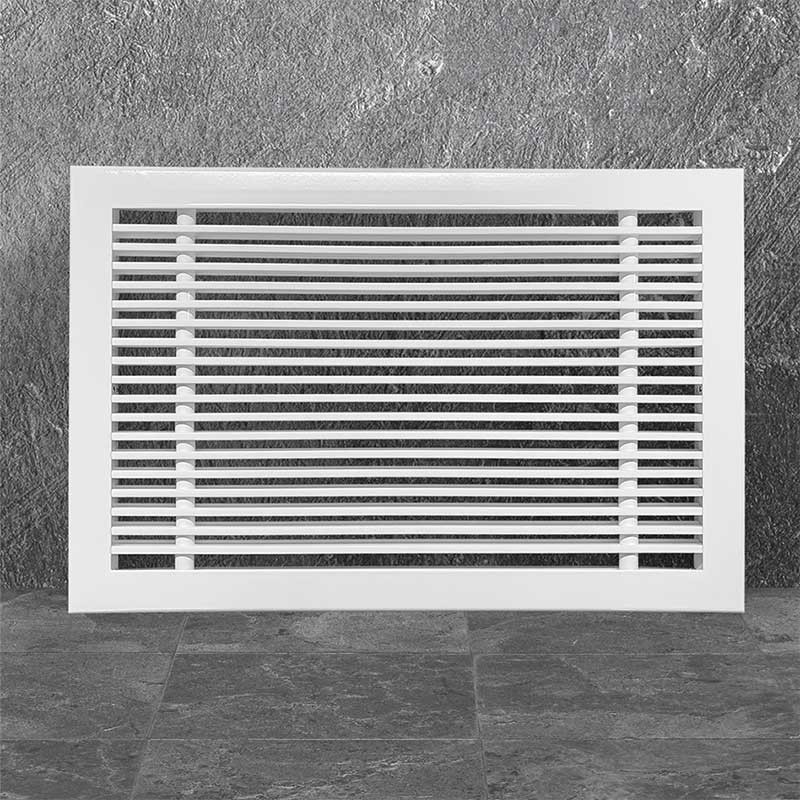

Решетка РАН-Б представляет собой прочное и эстетичное решение для систем приточно-вытяжной вентиляции и кондиционирования воздуха. Конструкция специально разработана для настенного и потолочного монтажа в местах, где требуется повышенная прочность воздухораспределительного устройства.

Конструктивные особенности

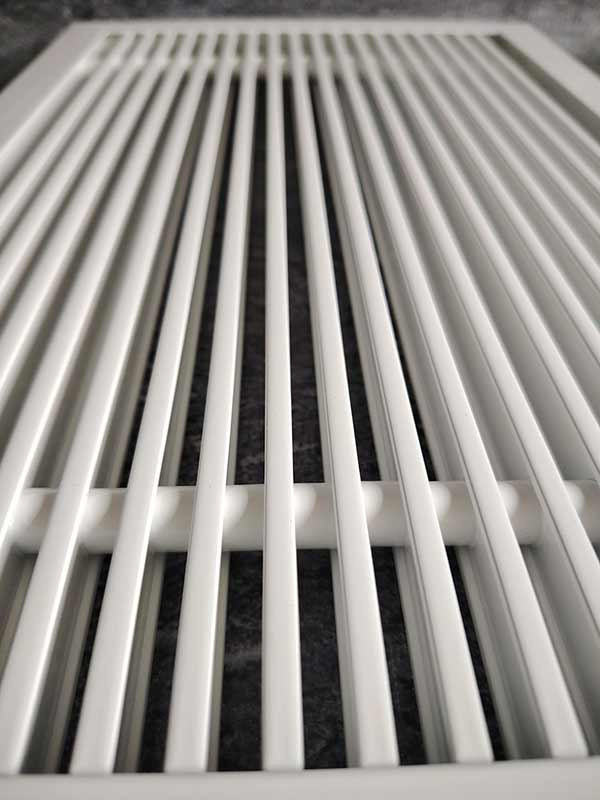

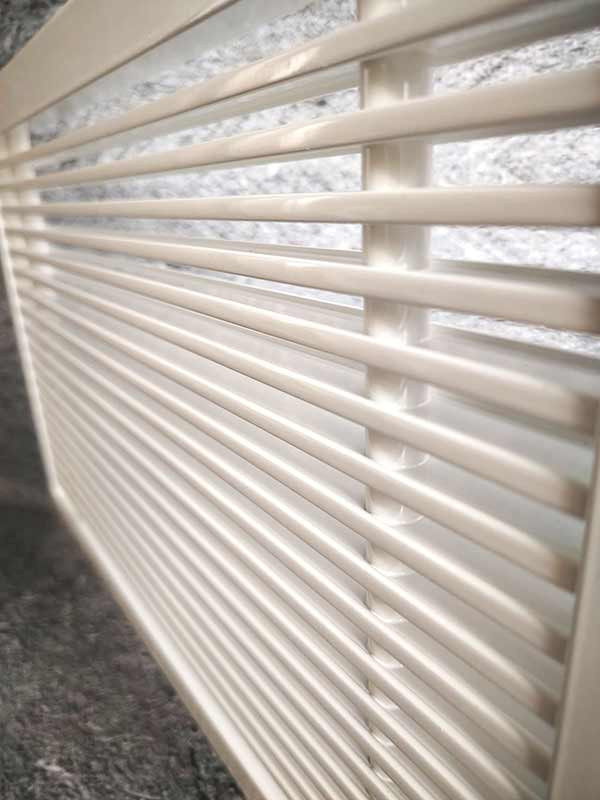

Решетка состоит из рамки с горизонтально расположенными жалюзи двутаврового профиля "гантеля". Жалюзи закреплены при помощи армирующих алюминиевых трубок, что обеспечивает исключительную прочность конструкции. Угол наклона жалюзи фиксированный - 0° относительно плоскости, распределение воздуха происходит без отклонения от нормали.

Технические параметры:

• Тип профиля жалюзи: двутавровый "гантель"
• Крепление: армирующие алюминиевые трубки
• Угол наклона: 0° (фиксированный)
• Распределение воздуха: прямое (0° отклонения)

Технические характеристики и варианты исполнения

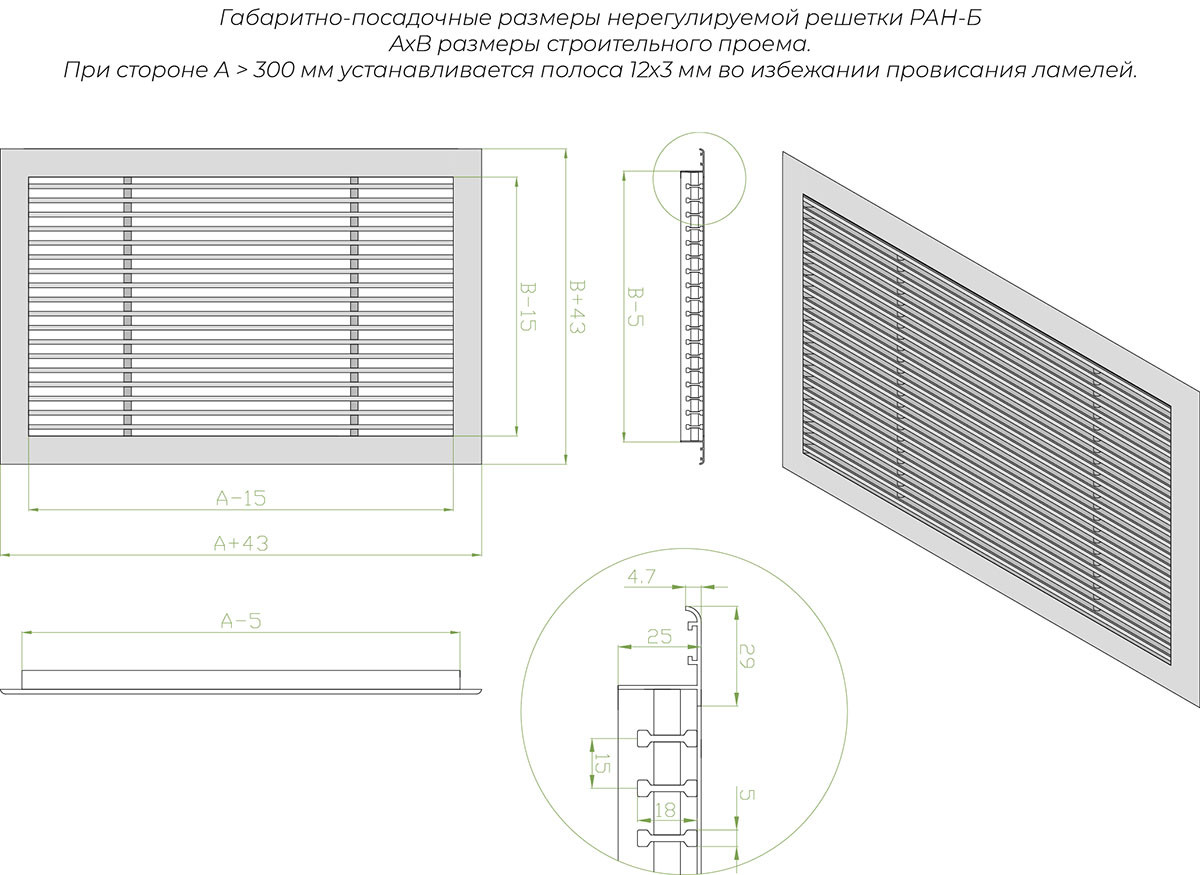

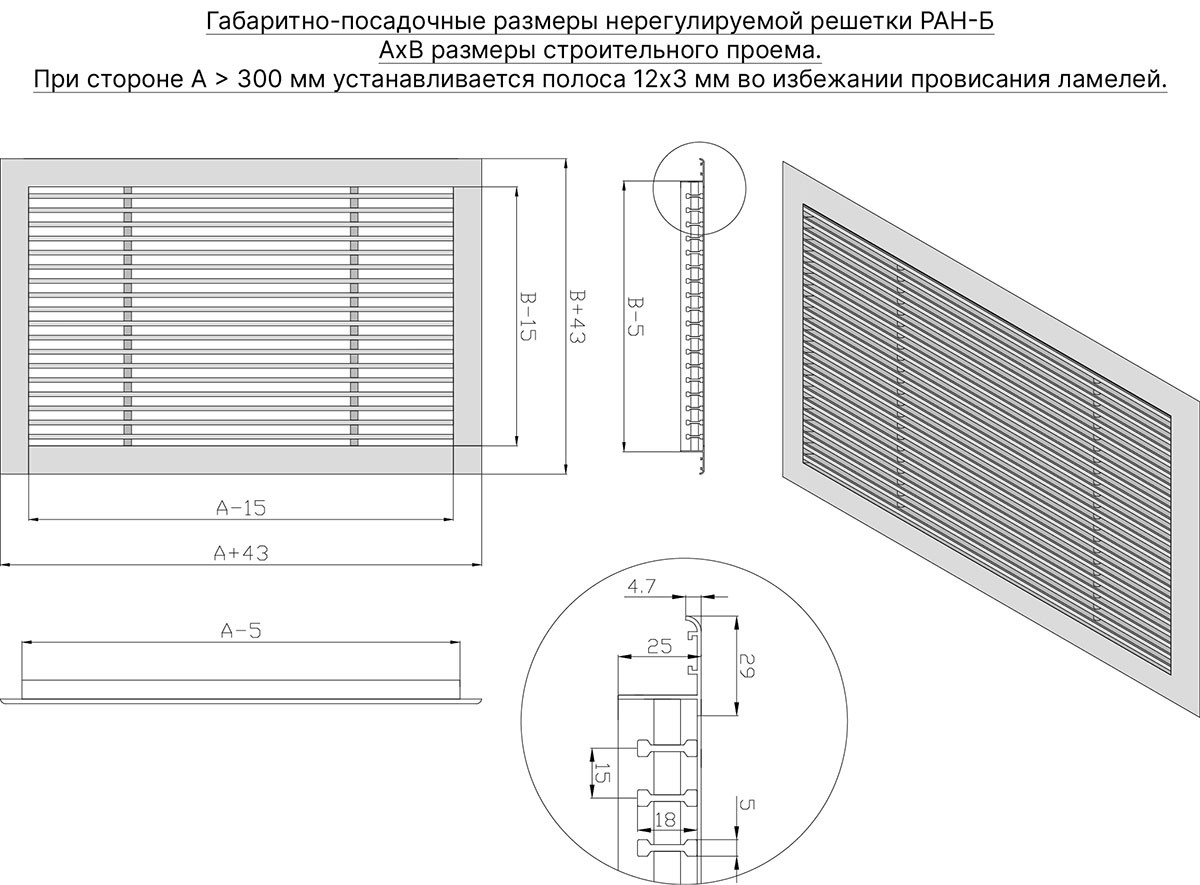

Решетка РАН-Б производится в стандартных типоразмерах и может быть изготовлена по индивидуальным параметрам с шагом 1 мм. Для предотвращения провисания жалюзи при ширине более 300 мм устанавливается усиливающая полоса 12×3 мм.

Габаритные параметры:

• Минимальный размер: 80×80 мм
• Максимальный размер: 2900×1000 мм

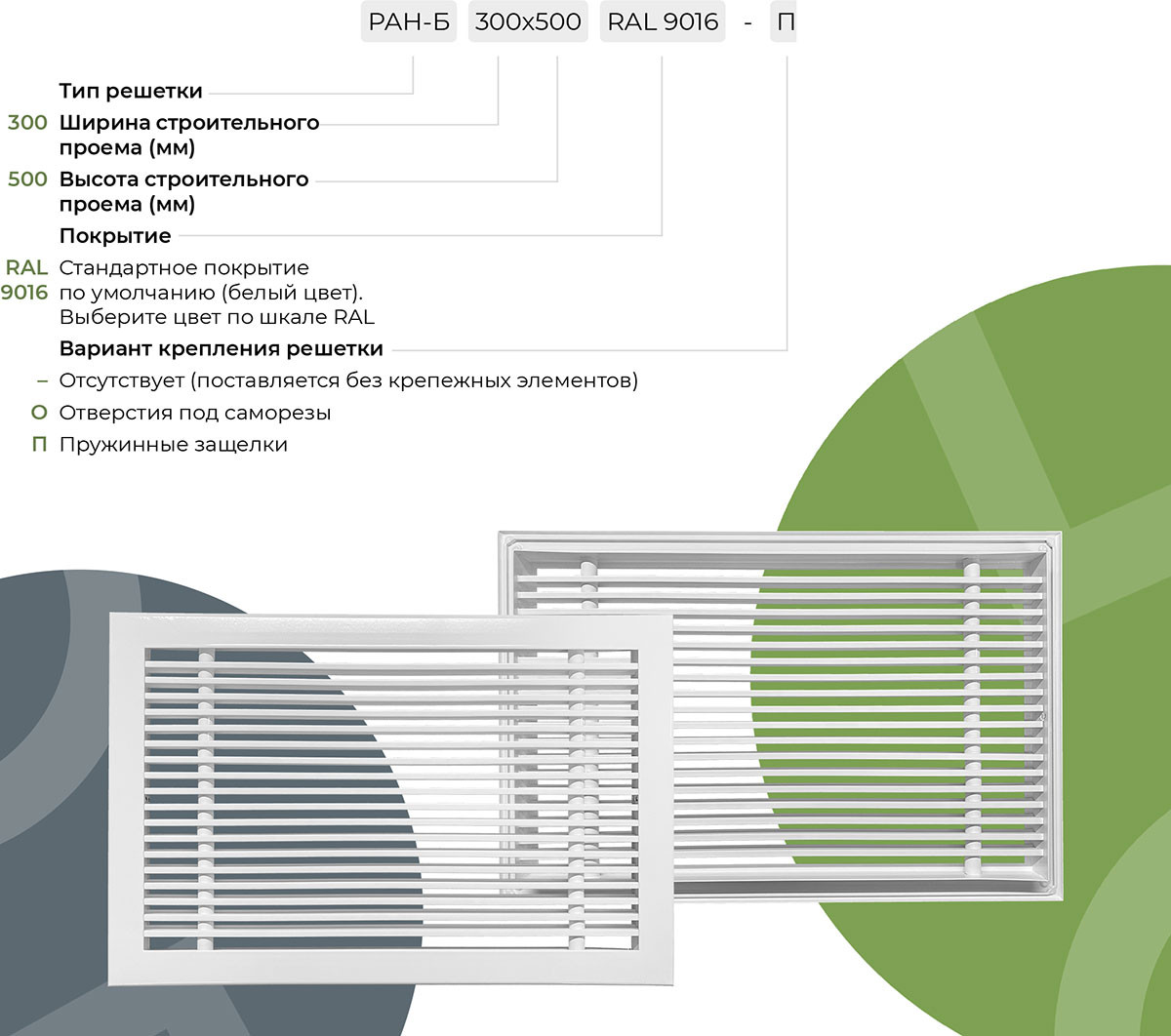

• Дополнительные опции: пружинная защелка, крепежные отверстия

Решетка РАН-Б сочетает в себе прочность конструкции и эстетичный внешний вид, что делает ее идеальным решением для современных систем вентиляции.

Комплектация и отделочные решения

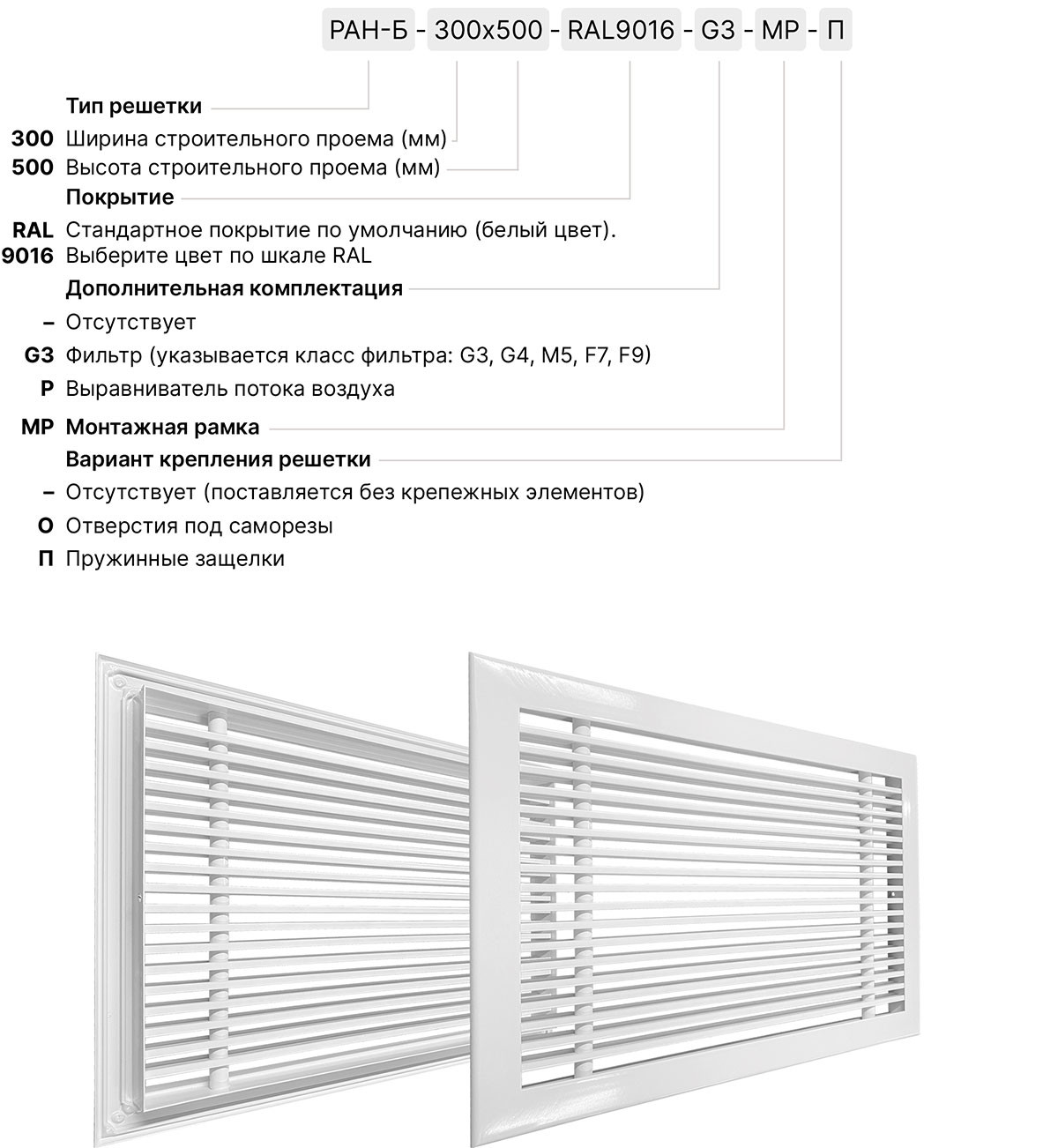

Решетка может комплектоваться клапаном расхода воздуха и адаптером для подключения к воздуховоду. В производстве используется алюминиевый профиль АДЗ1 по ГОСТ 22233-2001. Стандартное покрытие - полиэфирная порошковая краска белого цвета (RAL 9016), доступна окраска в другие цвета по шкале RAL.

Варианты монтажа:

• Скрытый монтаж с пружинной защелкой
• Винтовое соединение через лицевые отверстия
• Стандартное крепление к стене или потолку

Решетка РАН-Б отличается повышенной прочностью благодаря использованию двутаврового профиля жалюзи и армирующих алюминиевых трубок. Такая конструкция обеспечивает надежную работу даже при интенсивных воздушных нагрузках. Особенностью решетки является прямое распределение воздушного потока без отклонения от нормали, что делает ее особенно подходящей для определенных типов вентиляционных систем.

Возможность изготовления по индивидуальным размерам позволяет использовать решетку РАН-Б в самых различных помещениях - от жилых до коммерческих и промышленных объектов. Качественные материалы и современное порошковое покрытие гарантируют долговечность эксплуатации и сохранение первоначального внешнего вида на протяжении всего срока службы.
