Решетка регулируемая для установки в круглый воздуховод РАГ-ВЦ

Решетка регулируемая для установки в круглый воздуховод РАГ-ВЦ

Регулируемая решетка РАГ-ВЦ предназначена для монтажа в круглые воздуховоды и является важным элементом систем вентиляции и кондиционирования. Она обеспечивает эффективное распределение воздушных потоков, позволяя регулировать их направление в горизонтальной плоскости. Благодаря своей конструкции и функциональности, решетка РАГ-ВЦ широко применяется в жилых, коммерческих и промышленных помещениях.

Конструктивные особенности решетки РАГ-ВЦ

Решетка РАГ-ВЦ отличается продуманной конструкцией, которая обеспечивает надежность и долговечность эксплуатации. Основные элементы решетки включают:

• Цилиндрический корпус, изготовленный из оцинкованной стали толщиной 0,9 мм
• Вертикальные каплеобразные жалюзи из алюминиевого профиля АДЗ1
• Возможность оснащения клапаном расхода воздуха (КРВ) или регулятором потока

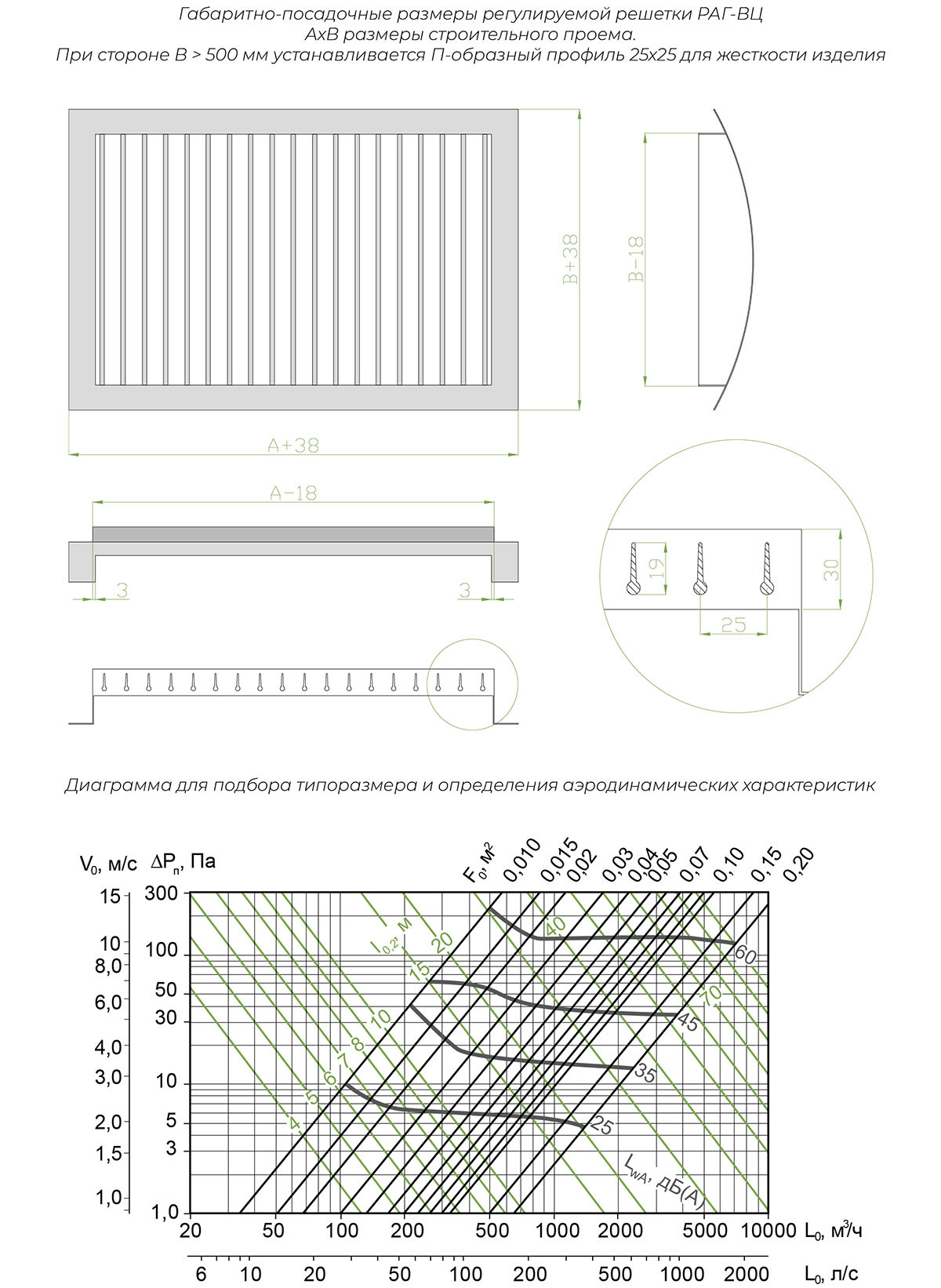

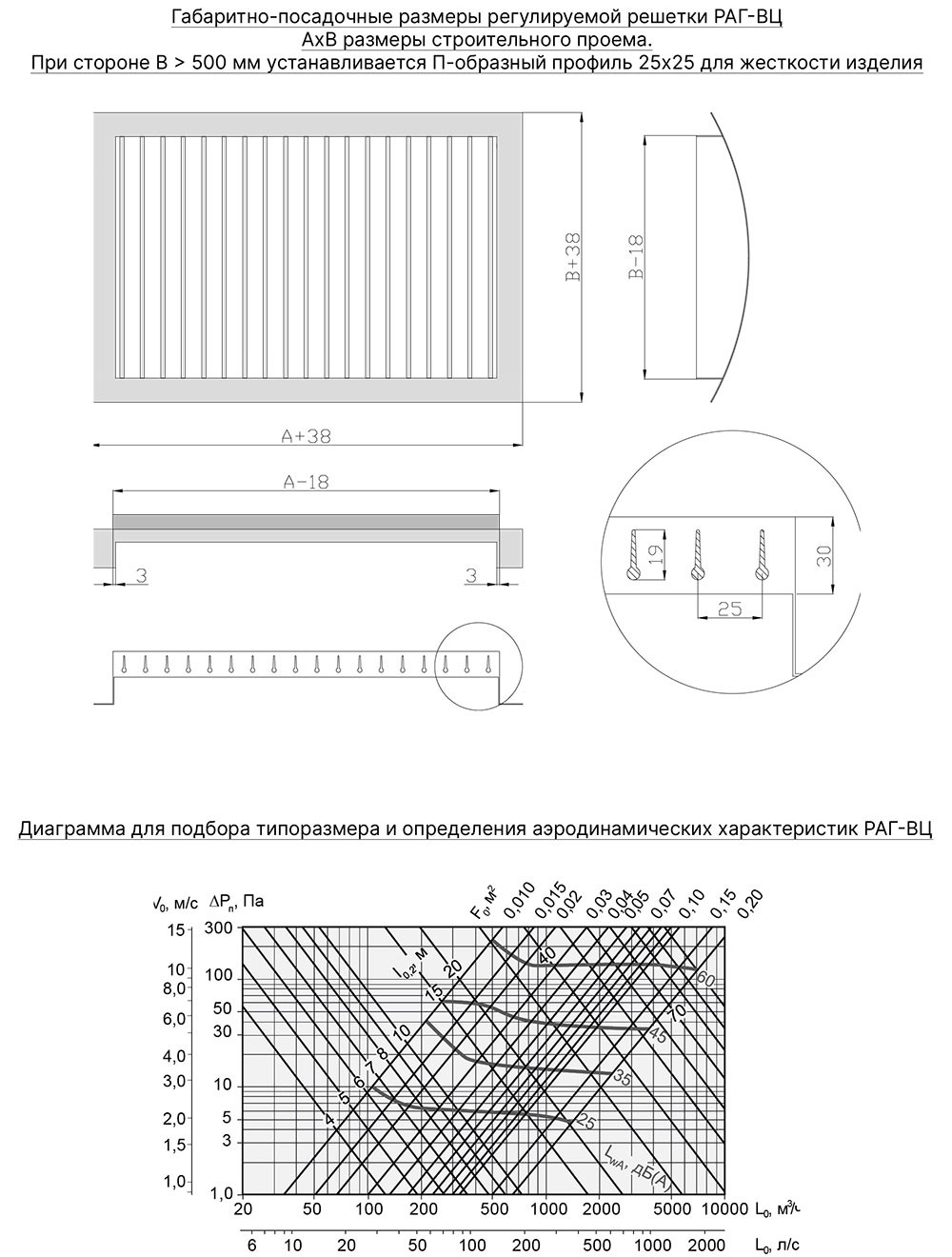

Размерный ряд решеток варьируется от 100х100 мм до 1900х2000 мм. Для решеток шириной более 500 мм предусмотрено дополнительное усиление конструкции П-образным профилем 25х25 мм, что обеспечивает необходимую жесткость изделия.

Функциональные возможности и комплектация

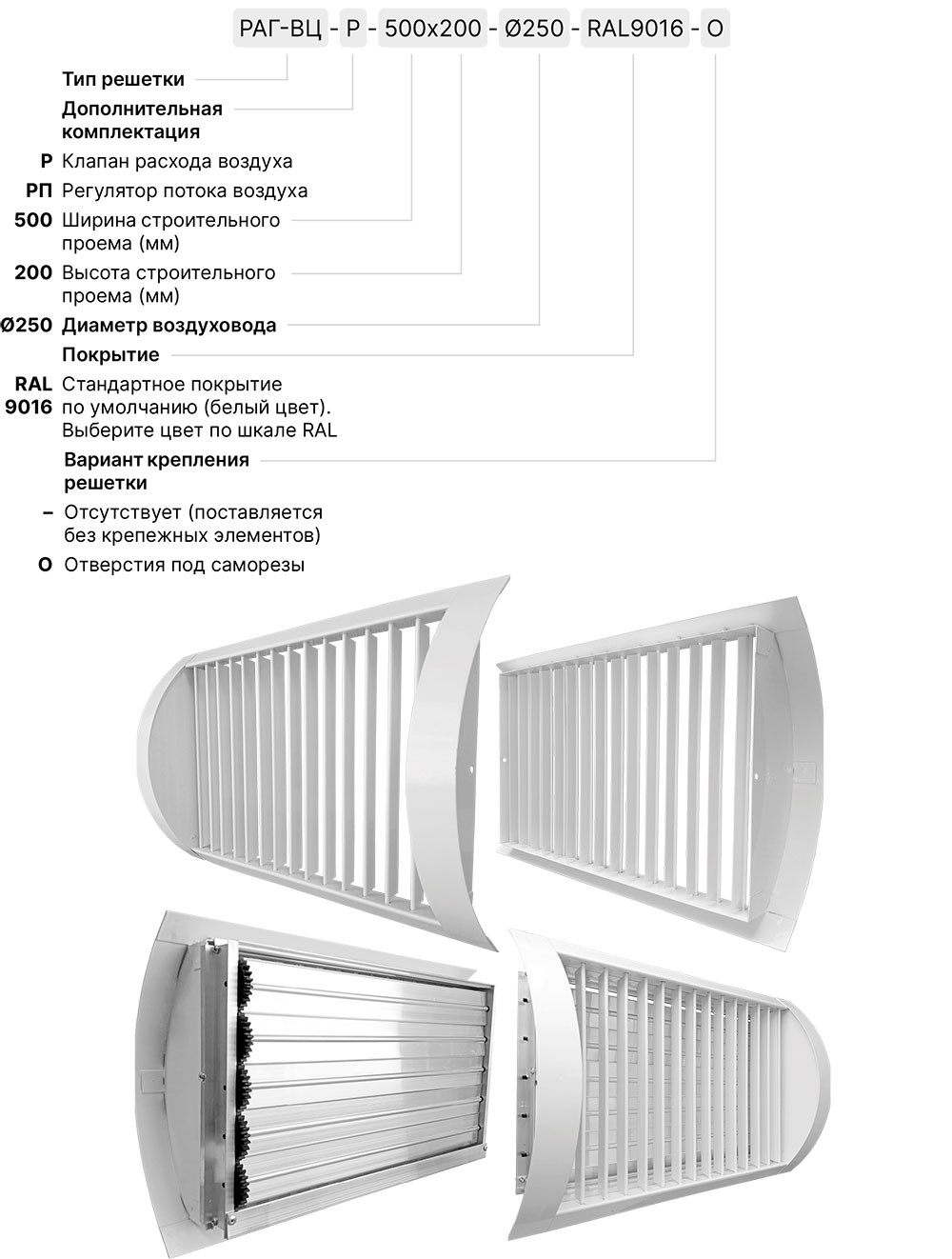

Решетка РАГ-ВЦ может поставляться в различных комплектациях, что позволяет подобрать оптимальное решение для конкретной системы вентиляции:

• Базовая версия с регулируемыми жалюзи
• Модификация с клапаном расхода воздуха (РАГ-ВЦ+Р)
• Вариант с регулятором потока (РАГ-ВЦ+РП)

Регулятор потока представляет собой пластину с изменяемым углом наклона (рекомендуемый диапазон 10°-30°), которая позволяет точно настраивать параметры приточной струи. Клапан расхода воздуха состоит из рамки с регулируемыми лопатками, которые управляются при помощи ручки, обеспечивая точную регулировку объема подаваемого воздуха.

Решетки РАГ-ВЦ производятся из комбинации оцинкованной стали и алюминия, что обеспечивает оптимальное сочетание прочности и коррозионной стойкости. Стандартное исполнение - порошковое покрытие RAL 9016, с возможностью окраски в другие цвета по шкале RAL по индивидуальному заказу.

Монтаж и эксплуатация

Установка решетки РАГ-ВЦ осуществляется при помощи саморезов. По желанию заказчика возможна поставка решеток с предварительно выполненными крепежными отверстиями и выкрашенными в цвет решетки саморезами. Стандартная комплектация предполагает отсутствие крепежных отверстий, что позволяет выполнить их на месте монтажа в соответствии с конкретными условиями установки.

Решетка РАГ-ВЦ находит применение в различных типах зданий и сооружений, включая офисные центры, торговые комплексы, производственные помещения и жилые дома. Ее использование позволяет эффективно организовать воздухообмен в помещении, обеспечивая комфортные условия для пребывания людей и соблюдение санитарно-гигиенических норм.

При выборе решетки РАГ-ВЦ следует учитывать параметры воздуховода, требуемую производительность системы вентиляции и условия эксплуатации. Для сложных проектов рекомендуется консультация со специалистами, которые помогут подобрать оптимальную конфигурацию и комплектацию решетки.
