Накладная регулируемая решетка однорядная РАГ-РН

Нет отзывов

Артикул: 68

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

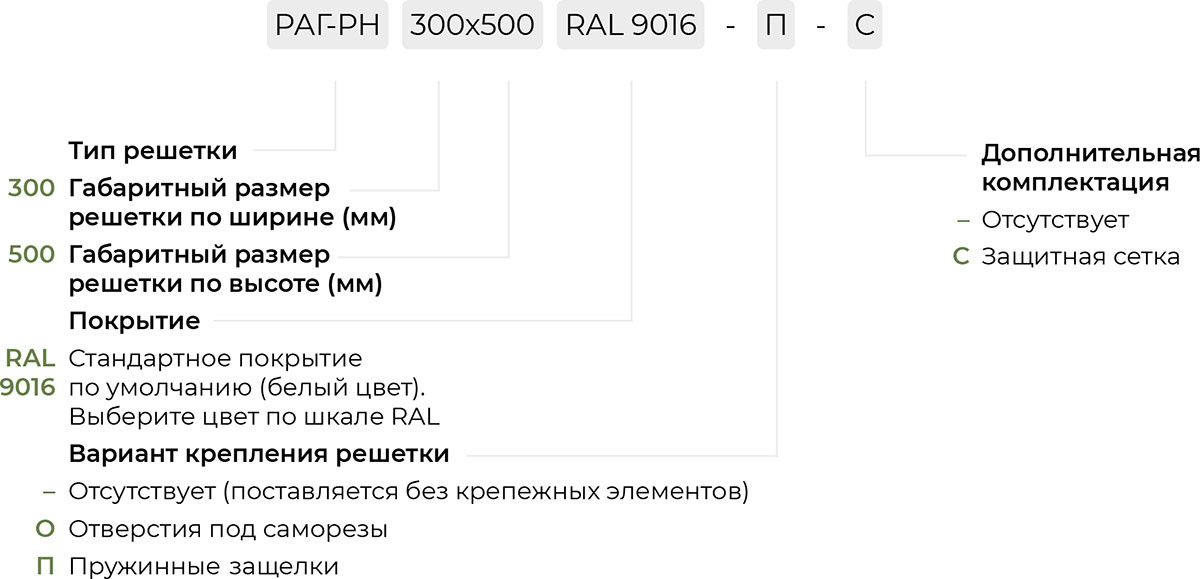

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАКЛАДНОЙ МОНТАЖ)

Отверстия под саморезы

Решетка накладывается на проем и тем самым перекрывает его по всему периметру. В этом случае решетка должна быть больше размера проема. Крепление производится с помощью саморезов через лицевую рамку решетки. При таком варианте крепления решетка будет выступать за плоскость стены на размер равный толщине (глубине) решетки.

МП

МОНТАЖНАЯ ПЛАСТИНА

Монтажная пластина

Монтаж с помощью монтажной пластины предусматривает 2 варианта крепления:

1. Утопленный монтаж. Решетка утапливается внутри строительного проема , таким образом, что лицевая часть решетки находится на одной плоскости со стеной. Крепление решетки в таком случае производится также с помощью саморезов через внутреннюю рамку решетку в торец строительного проёма или через лицевую рамку решетки в заранее установленные в проёме закладные крепежные детали.

2. Скрытый накладной монтаж. Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединение (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — В стены

Материал — Алюминий

Размеры Накладная регулируемая решетка однорядная РАГ-РН

Дополнительно

562

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

Накладная регулируемая решетка однорядная РАГ-РН для систем вентиляции

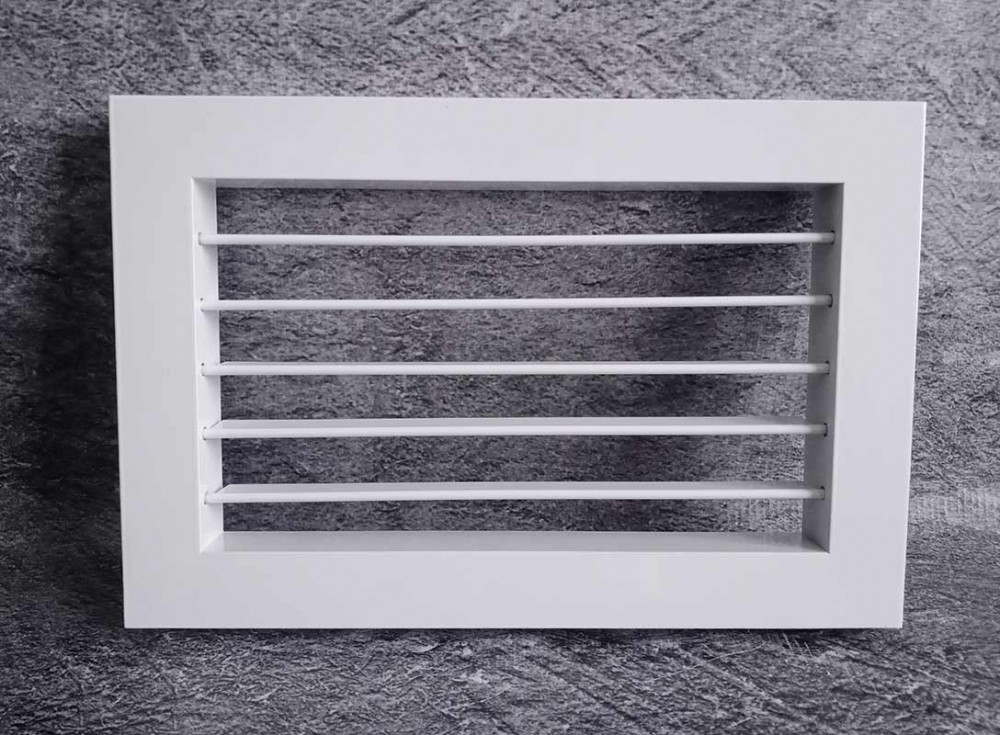

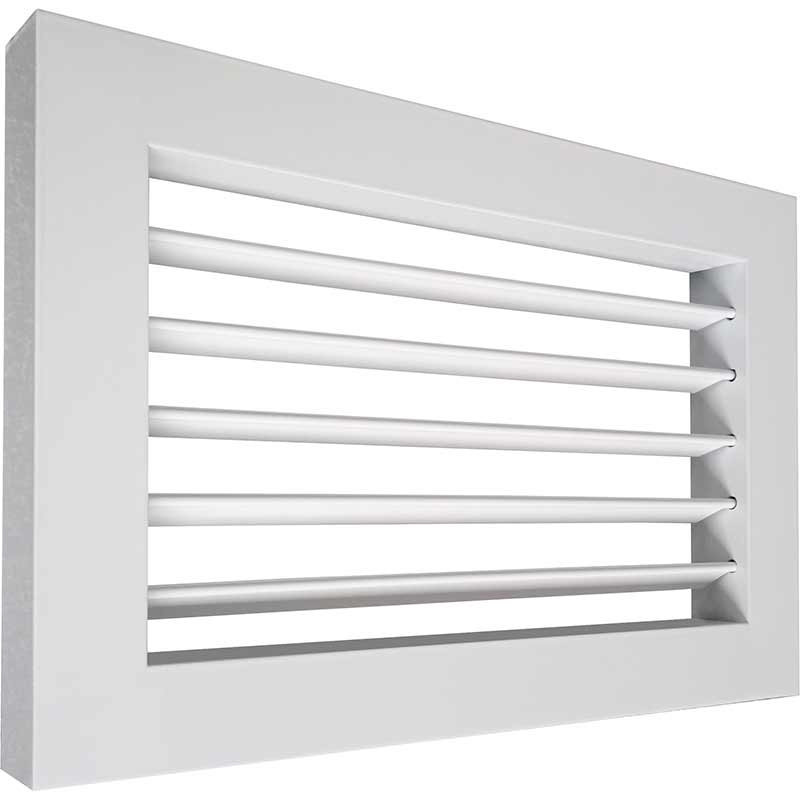

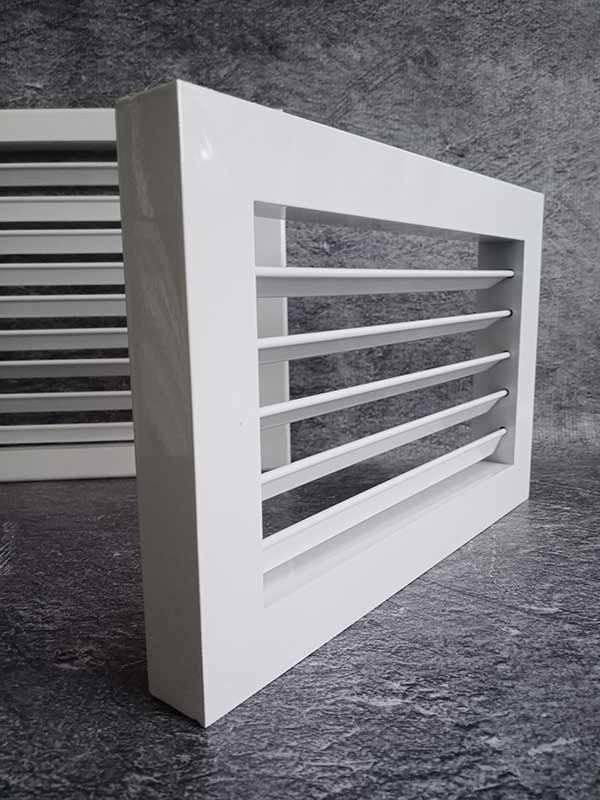

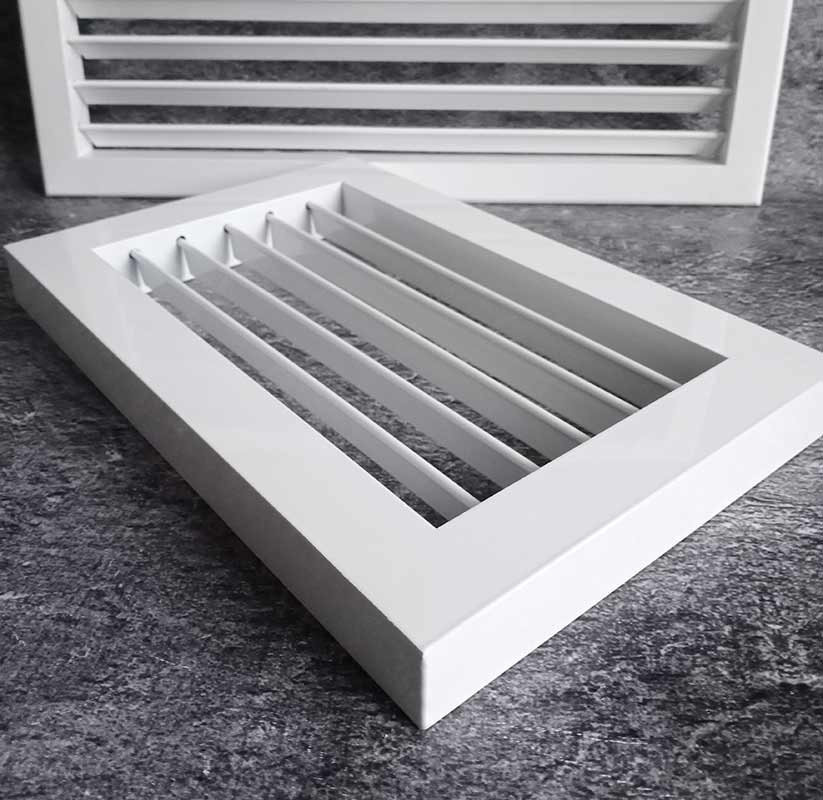

Однорядная накладная регулируемая решетка РАГ-РН предназначена для систем приточно-вытяжной вентиляции и кондиционирования воздуха. Конструктивно отличается от модели РАГ отсутствием внешнего фланца, что позволяет выполнять как накладной, так и утопленный монтаж в вентиляционные проемы.

Конструкция и особенности решетки РАГ-РН

Решетка состоит из следующих элементов:

Рамки без внешнего фланца (накладного типа)

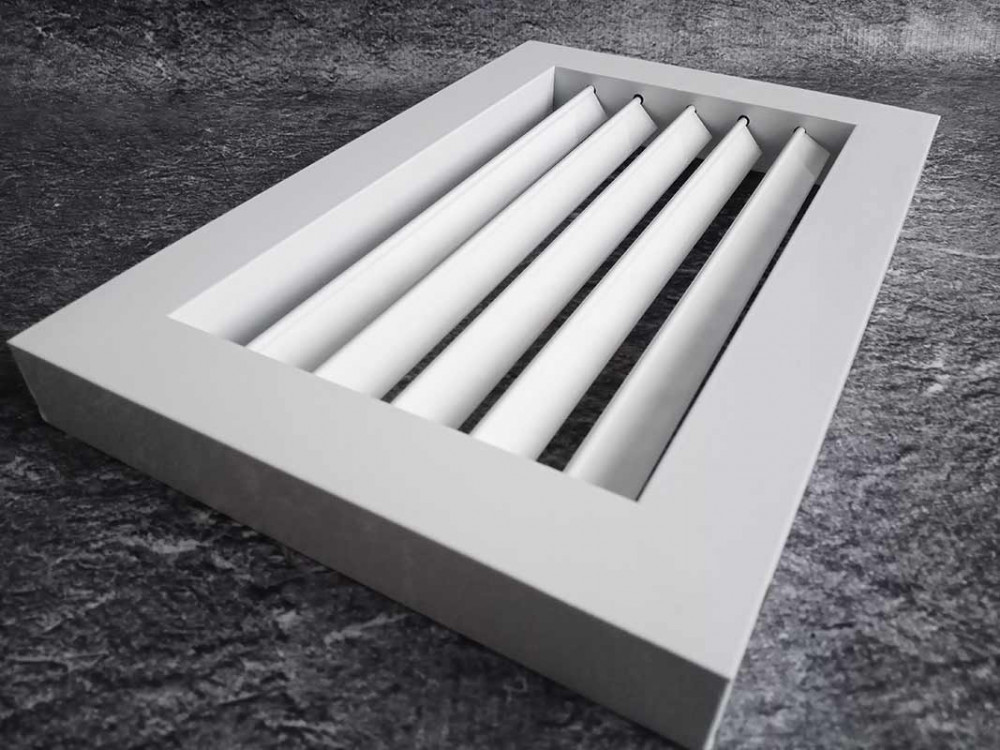

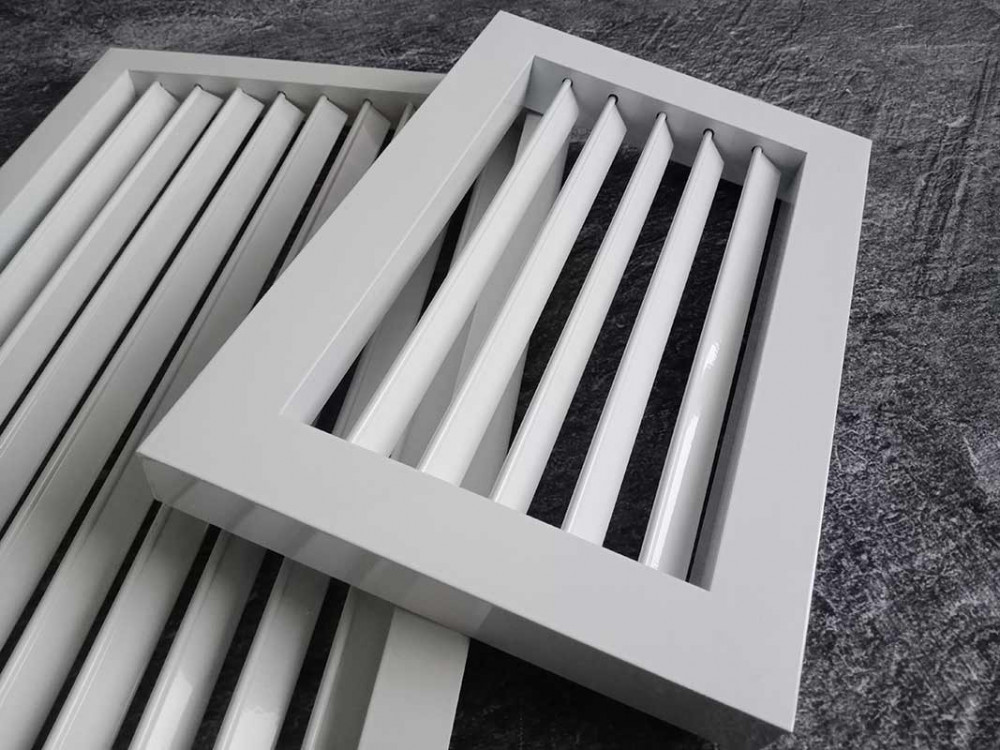

Горизонтальных каплеобразных жалюзи с индивидуальной регулировкой
Усиливающего П-образного профиля 30х30 (при ширине свыше 500 мм)

Особенностью конструкции является возможность независимой регулировки каждого жалюзи для точного направления воздушного потока вверх или вниз. Решетка изготавливается из алюминиевого профиля АДЗ1 по ГОСТ 22233-2001.

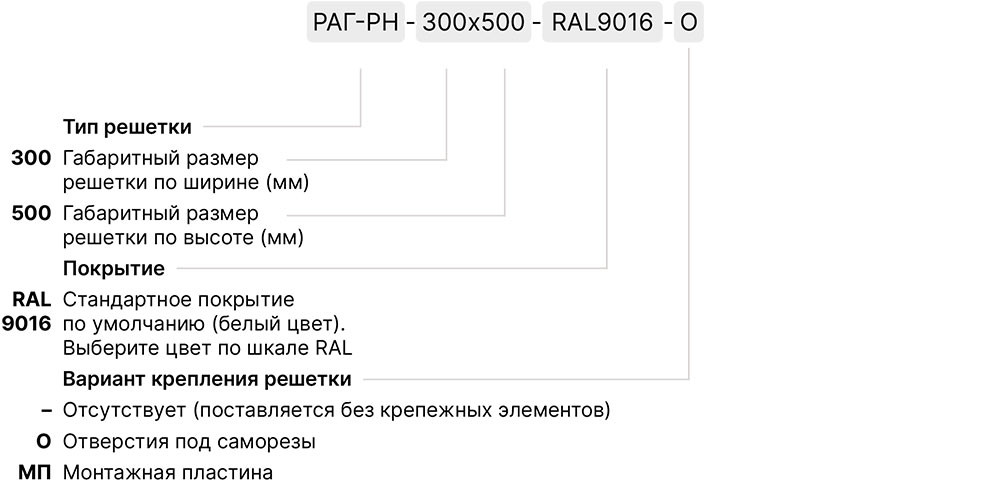

Технические параметры и варианты исполнения

Основные характеристики решетки:

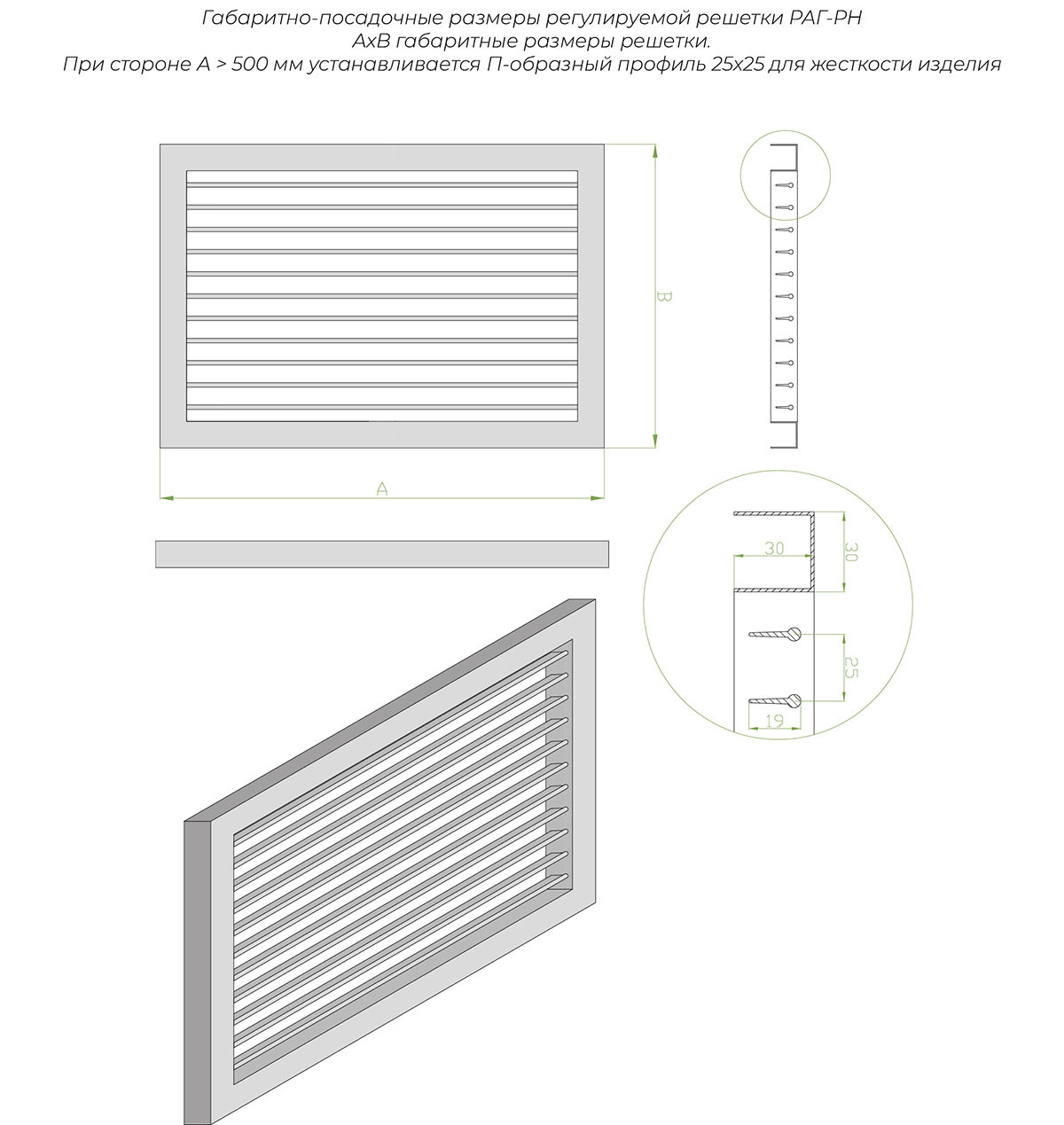

Стандартные размеры от 100×80 мм до 2900×2000 мм
Возможность изготовления нестандартных размеров с шагом 1 мм
Стандартное покрытие - порошковая краска RAL 9016 (белый)
Опциональное покрытие в любой цвет по шкале RAL

Для обеспечения жесткости конструкции при ширине более 500 мм предусмотрена установка дополнительного П-образного профиля.

Решетка РАГ-РН сочетает функциональность регулируемых моделей с универсальностью накладного монтажа, что делает ее оптимальным решением для различных систем вентиляции.

Монтаж возможен как накладным способом (на проем), так и утопленным (в проем). Широкий диапазон размеров и возможность индивидуальной регулировки воздушного потока позволяют использовать решетку в различных вентиляционных системах.
