Однорядная регулируемая решетка цилиндрическая РАГ-ВЦ+Р

Однорядная регулируемая решетка цилиндрическая РАГ-ВЦ+Р

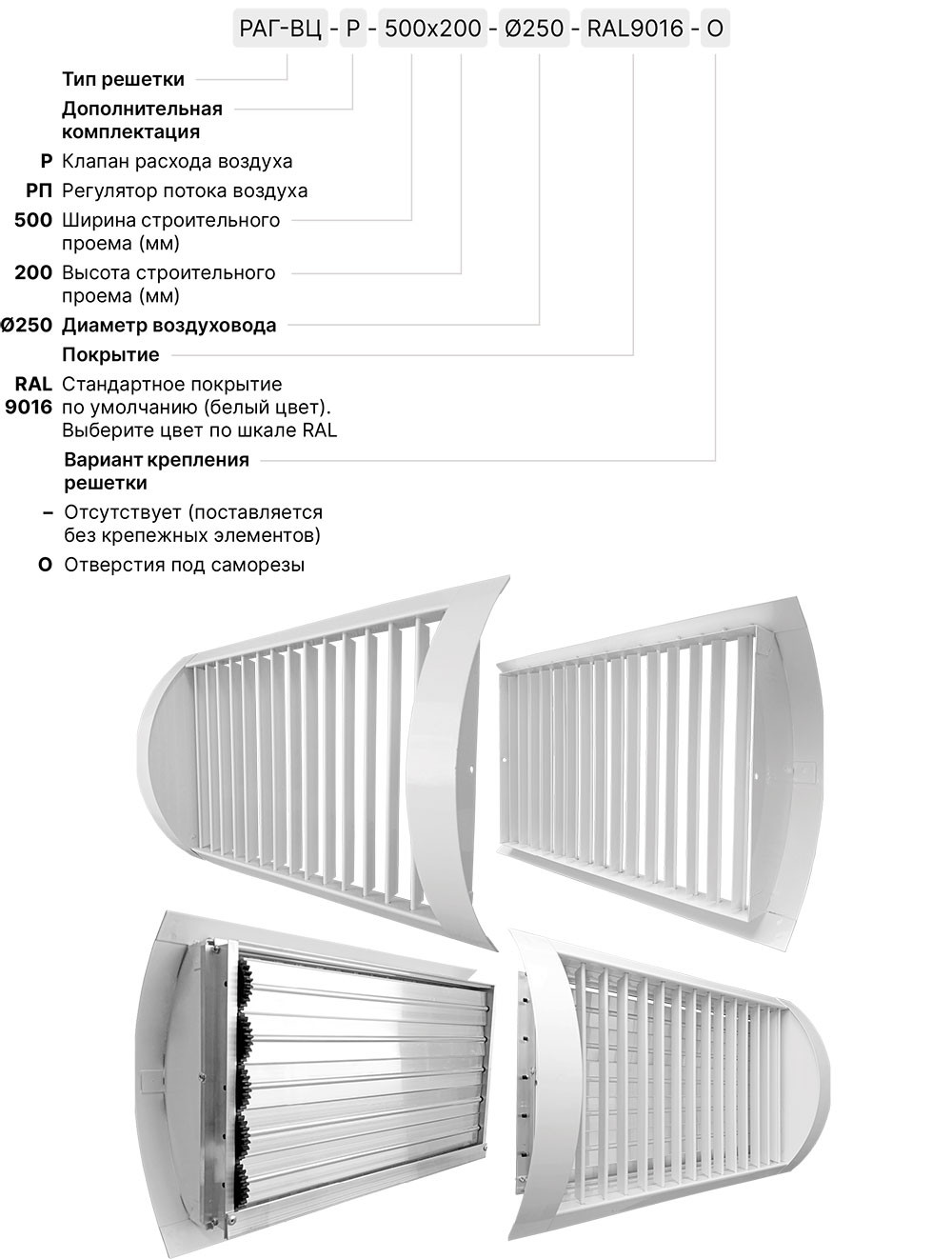

Решетка РАГ-ВЦ+Р представляет собой профессиональное решение для систем вентиляции, сочетающее функции воздухораспределения и точной регулировки воздушного потока. Устройство предназначено для установки в круглые воздуховоды с возможностью управления направлением и объемом подаваемого воздуха.

Конструкция и технические характеристики

Решетка РАГ-ВЦ+Р состоит из следующих основных компонентов:

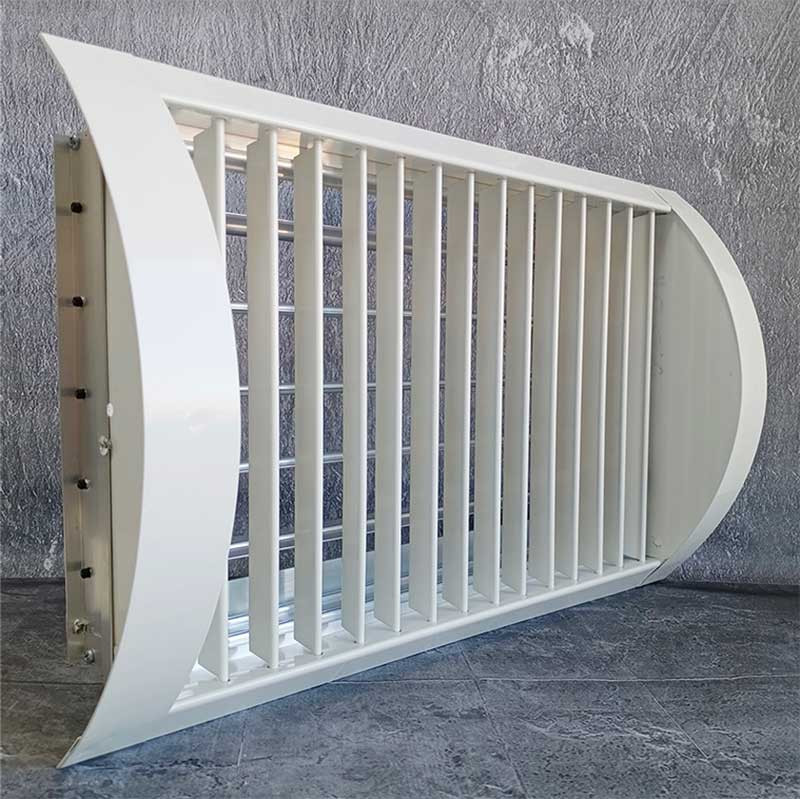

• Цилиндрическая рамка из оцинкованной стали толщиной 0,9 мм

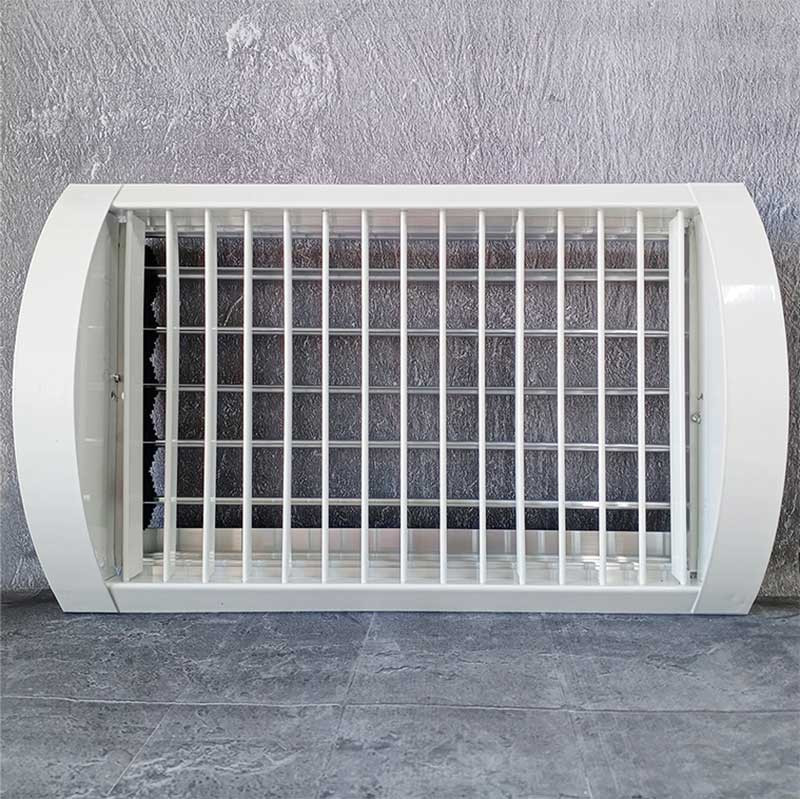

• Вертикальные каплеобразные жалюзи из алюминиевого профиля АДЗ1

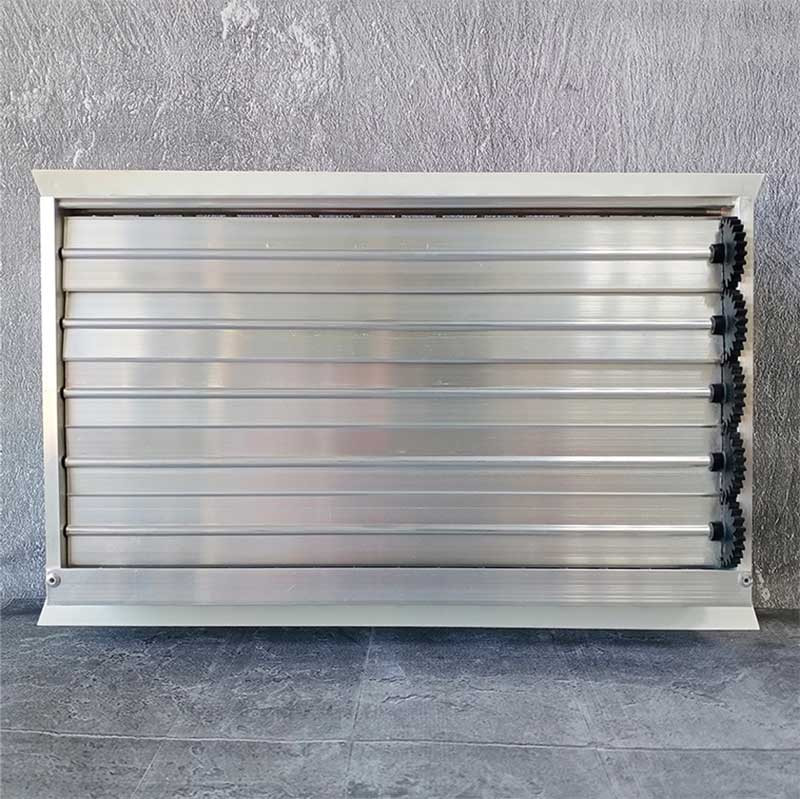

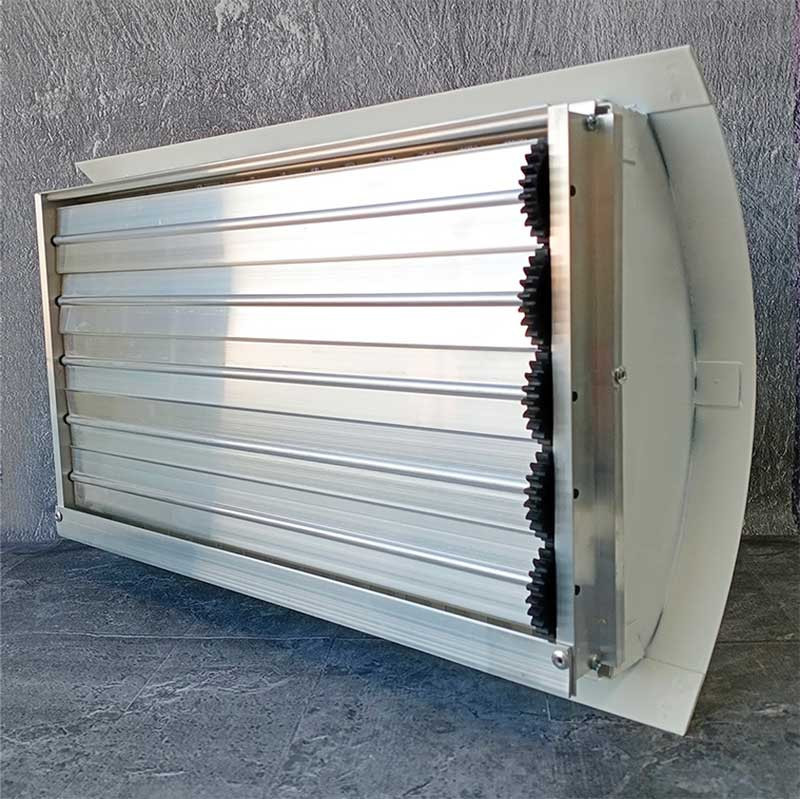

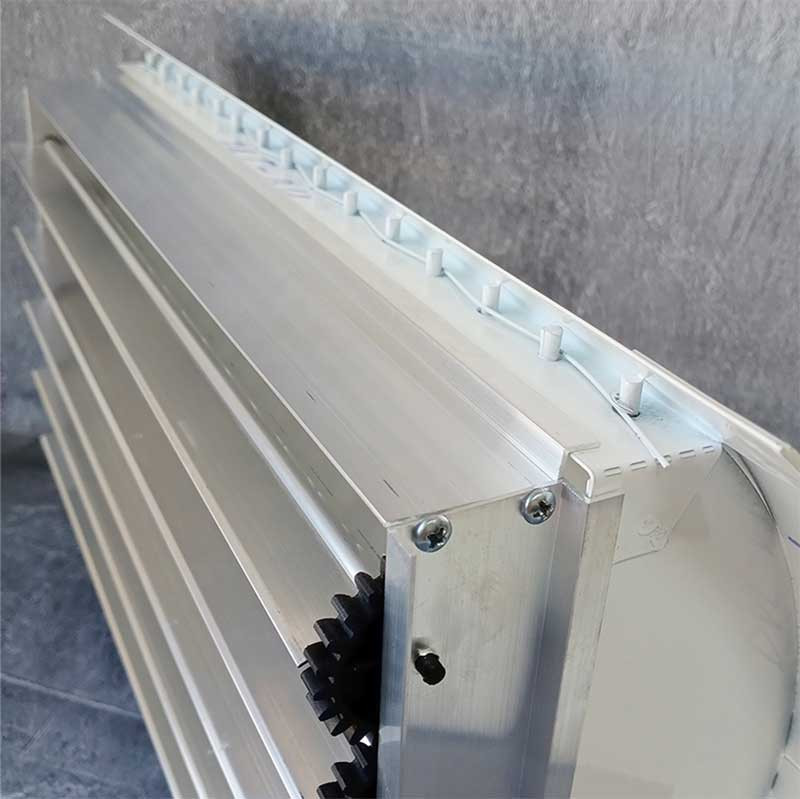

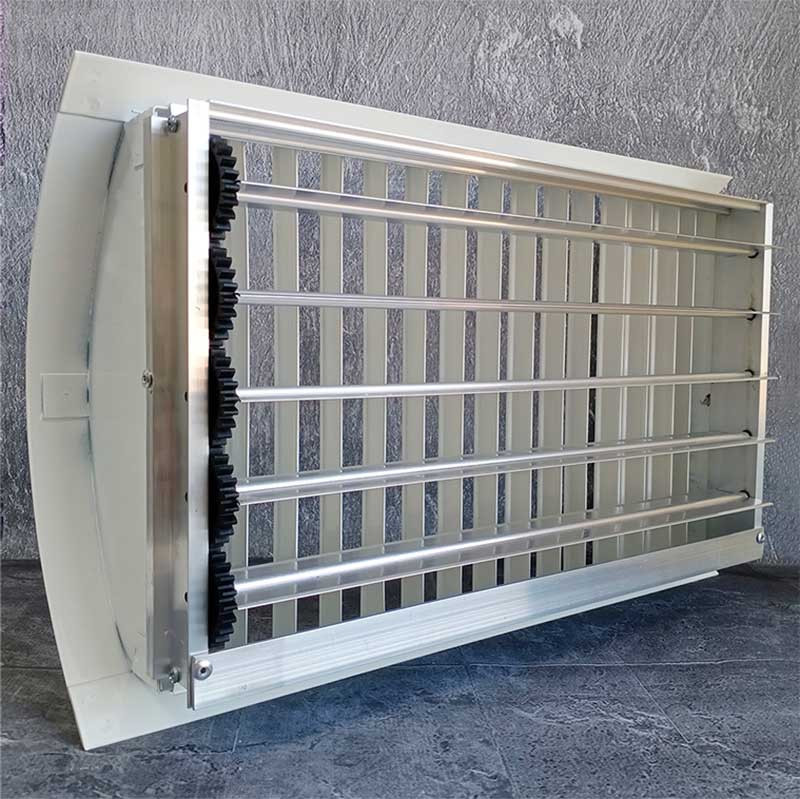

• Клапан расхода воздуха (КРВ) с регулируемыми лопатками

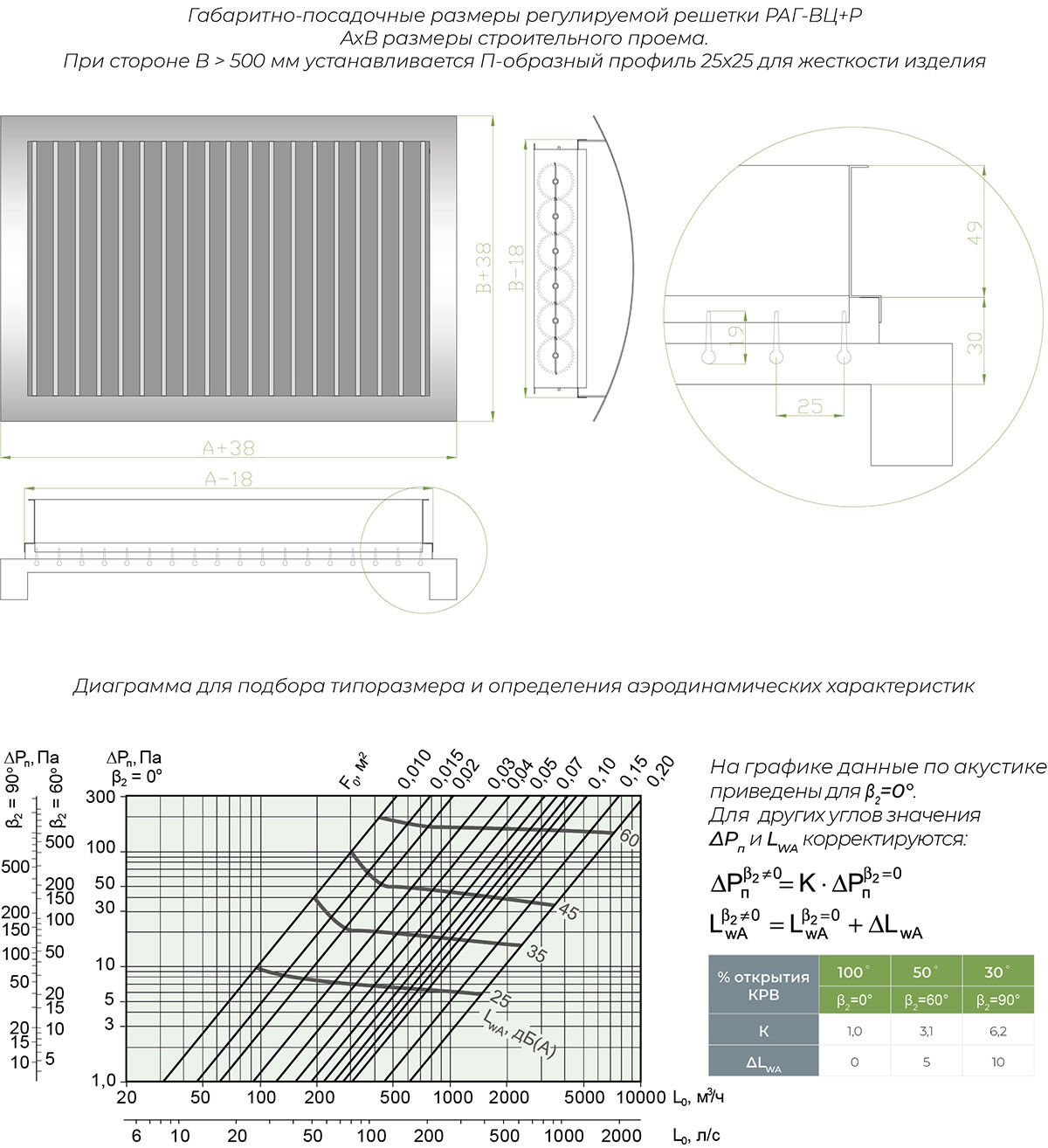

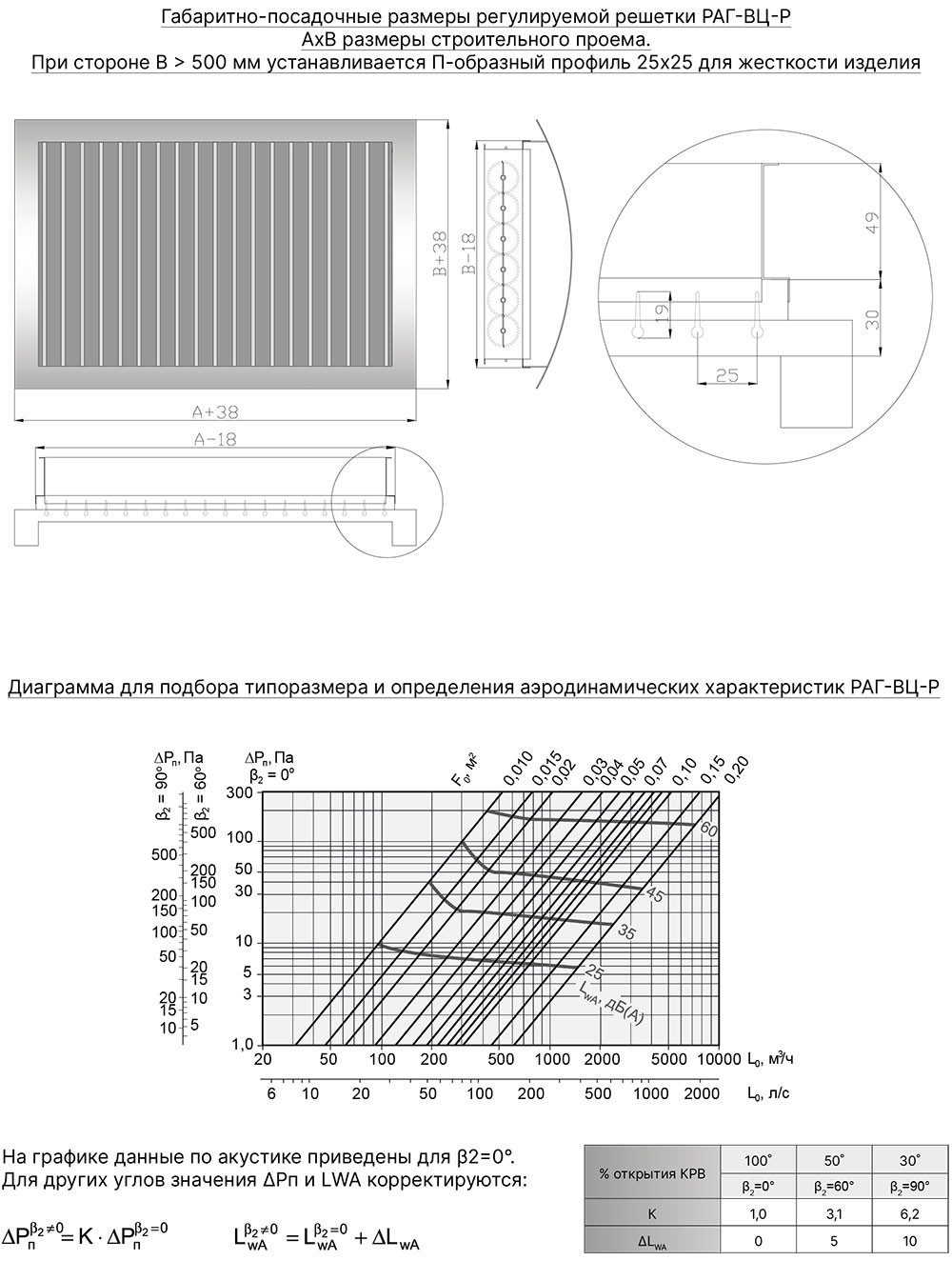

• Усиливающий П-образный профиль 25×25 мм (для решеток шириной более 500 мм)

Ключевые технические параметры:

• Диапазон размеров: от 100×100 мм до 1900×1000 мм (с шагом 1 мм)
• Максимальная высота проема: 75% диаметра воздуховода
• Материалы: комбинация оцинкованной стали и алюминиевого профиля
• Стандартное покрытие: порошковая краска RAL 9016 (кроме КРВ)

Функциональные возможности

Решетка РАГ-ВЦ+Р обеспечивает комплексное управление воздушным потоком:

• Регулировка направления воздуха (вверх/вниз) с помощью поворотных жалюзи
• Контроль объема подаваемого воздуха через клапан КРВ
• Индивидуальная настройка каждого жалюзи для точного воздухораспределения
• Возможность создания различных воздушных режимов в помещении

Решетка РАГ-ВЦ+Р с цилиндрической формой и двойной системой регулировки (жалюзи + КРВ) обеспечивает максимальную гибкость в управлении параметрами вентиляции, что делает ее идеальным решением для современных систем воздухораспределения.

Область применения и особенности монтажа

Решетка предназначена для использования в различных типах зданий и помещений:

• Офисные и административные комплексы
• Торговые и выставочные центры
• Промышленные предприятия
• Общественные учреждения

Особенностью монтажа является цилиндрическая форма соединения с воздуховодом при прямоугольной посадочной части, что упрощает установку в стандартные строительные проемы. Комбинированное использование стальной рамки и алюминиевых элементов обеспечивает оптимальное сочетание прочности, долговечности и коррозионной стойкости.

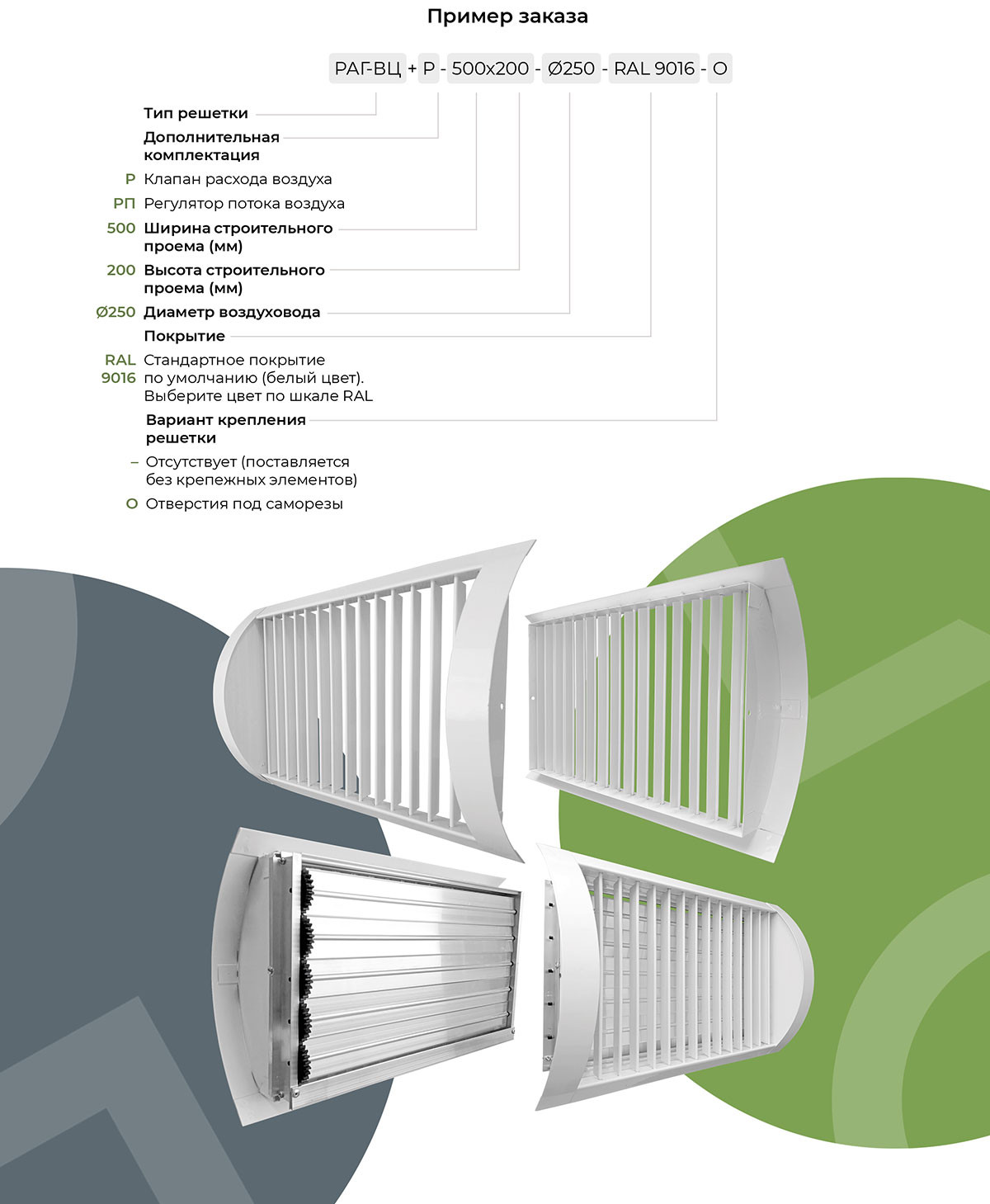

Решетка РАГ-ВЦ+Р может быть изготовлена в различных цветовых решениях по шкале RAL по индивидуальному запросу заказчика, что позволяет гармонично интегрировать ее в любой интерьер.
