Решетка с регулируемыми жалюзи однорядная РАГ-М

Решетка с регулируемыми жалюзи однорядная РАГ-М

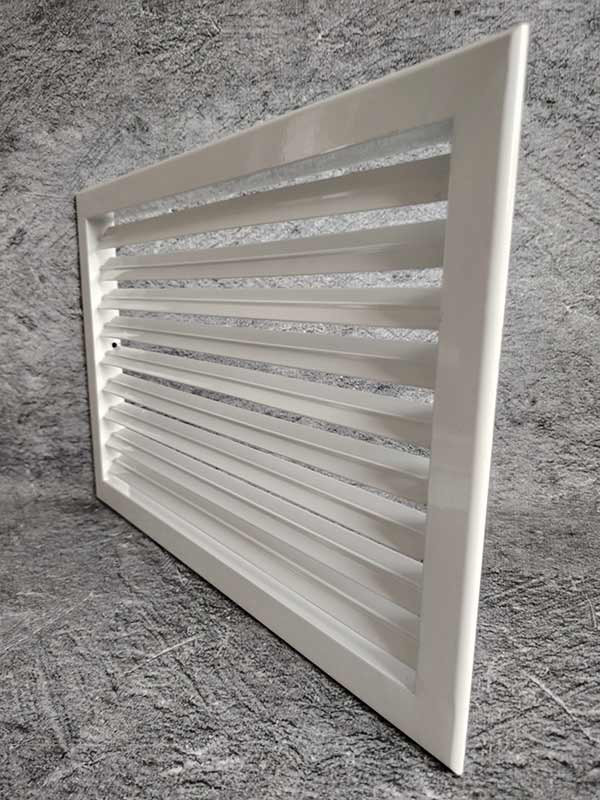

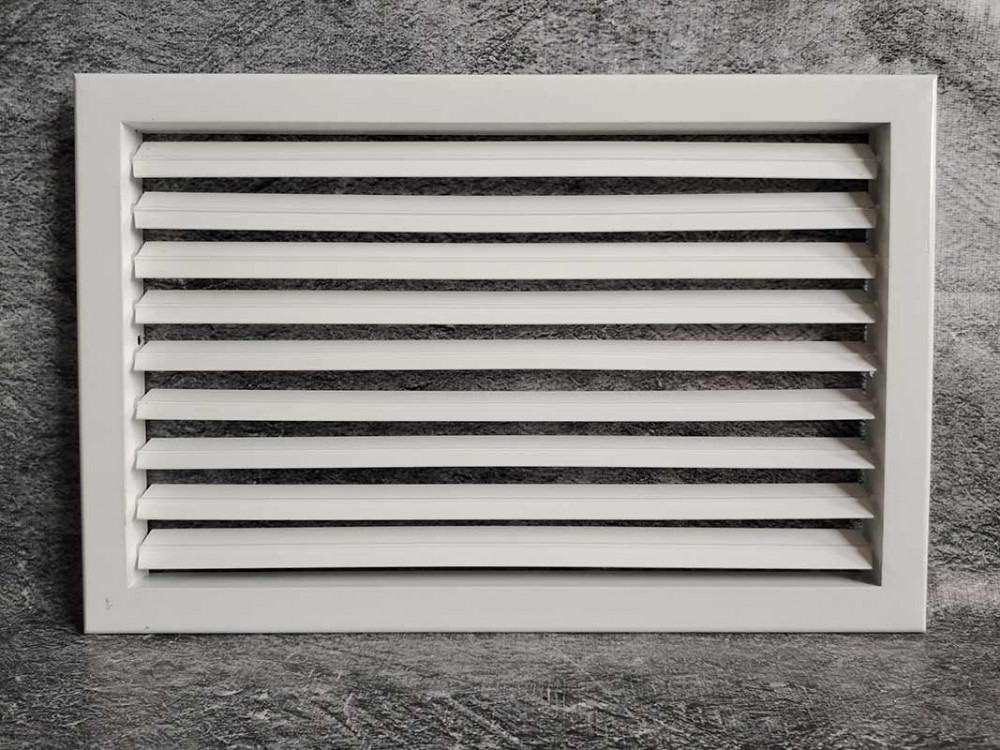

Однорядная регулируемая решетка РАГ-М представляет собой функциональный элемент систем вентиляции и кондиционирования, предназначенный для эффективного распределения воздушных потоков. Конструкция решетки позволяет устанавливать ее в различные типы проемов, включая отводы воздуховодов и адаптеры из оцинкованной стали, что делает ее универсальным решением для помещений различного назначения.

Конструкция и технические характеристики

Решетка РАГ-М отличается продуманной конструкцией, обеспечивающей надежность и удобство эксплуатации. Основные элементы включают:

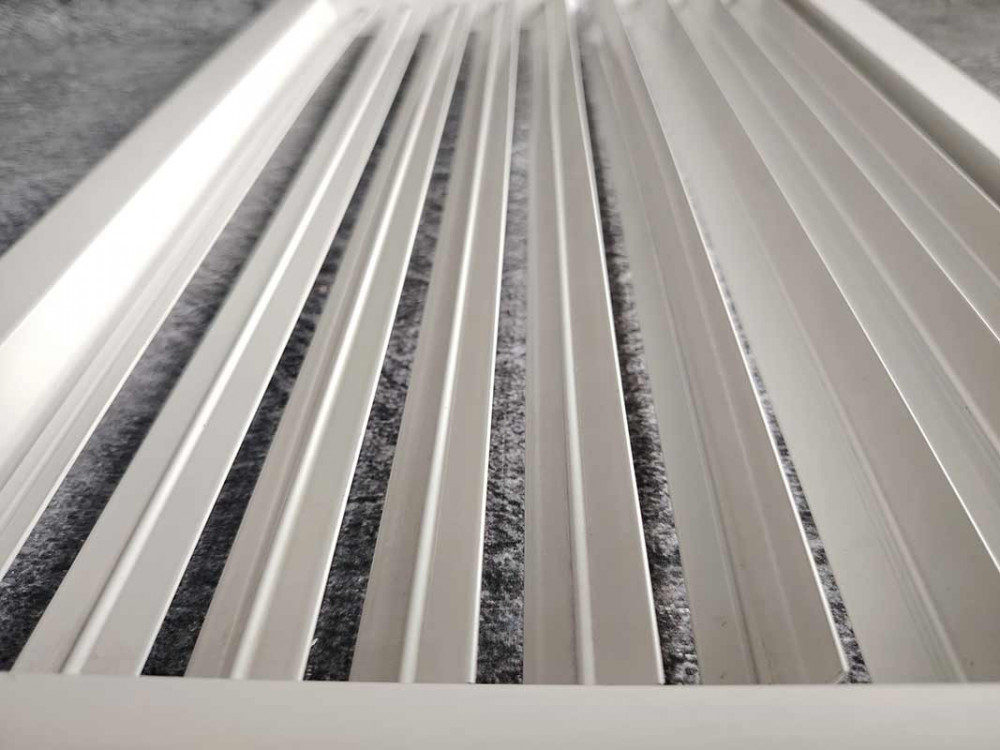

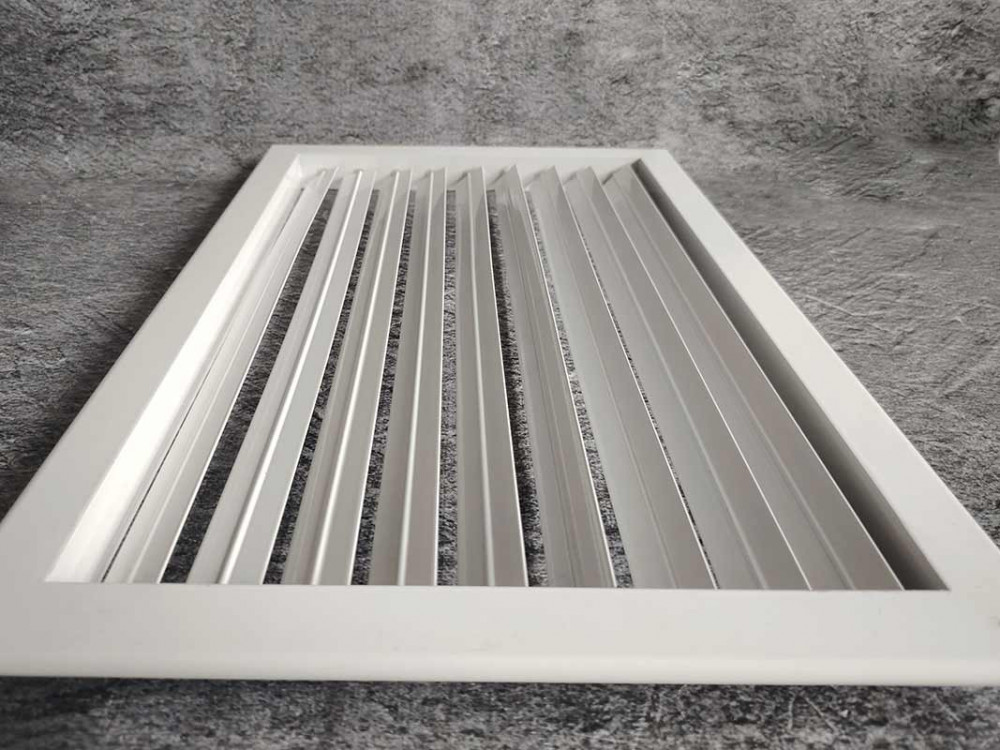

• Горизонтально расположенные регулируемые жалюзи (лопатки)
• Рамку из алюминиевого профиля АДЗ1 по ГОСТ 22233-2001
• Пластиковые втулки для плавного регулирования угла наклона

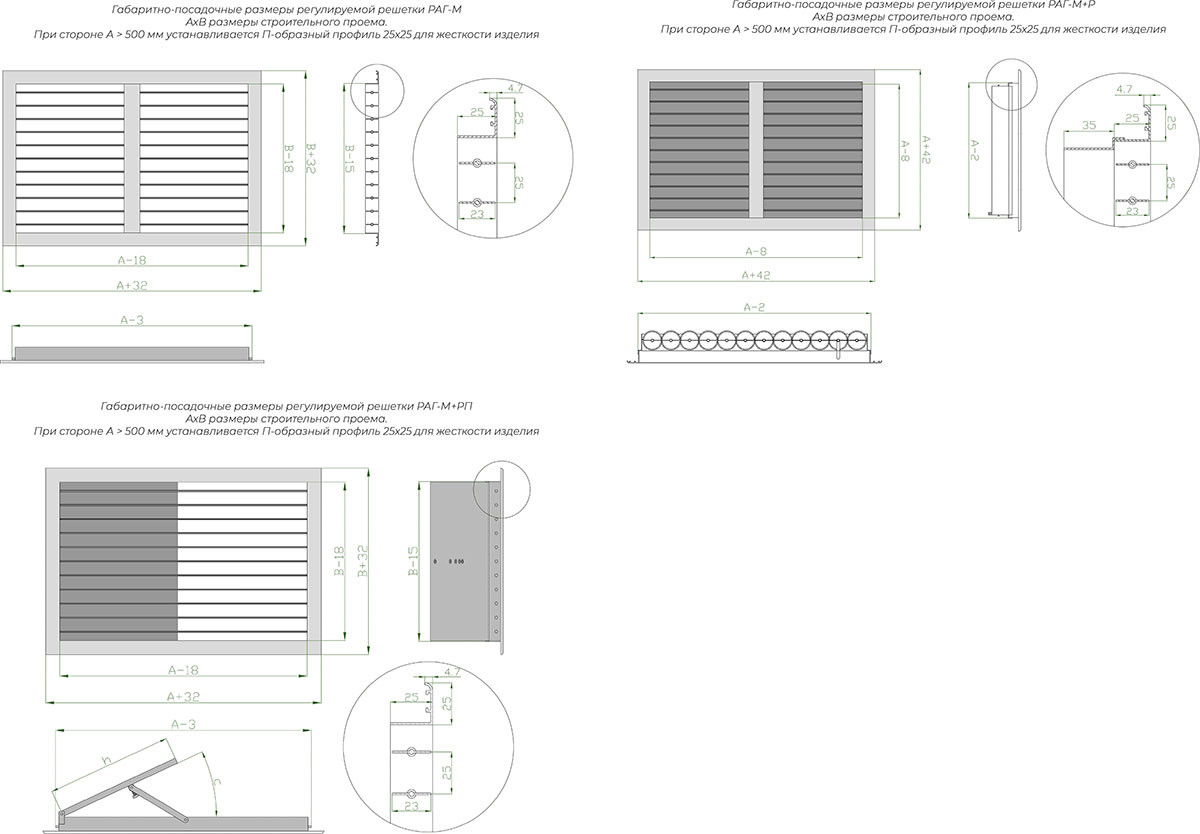

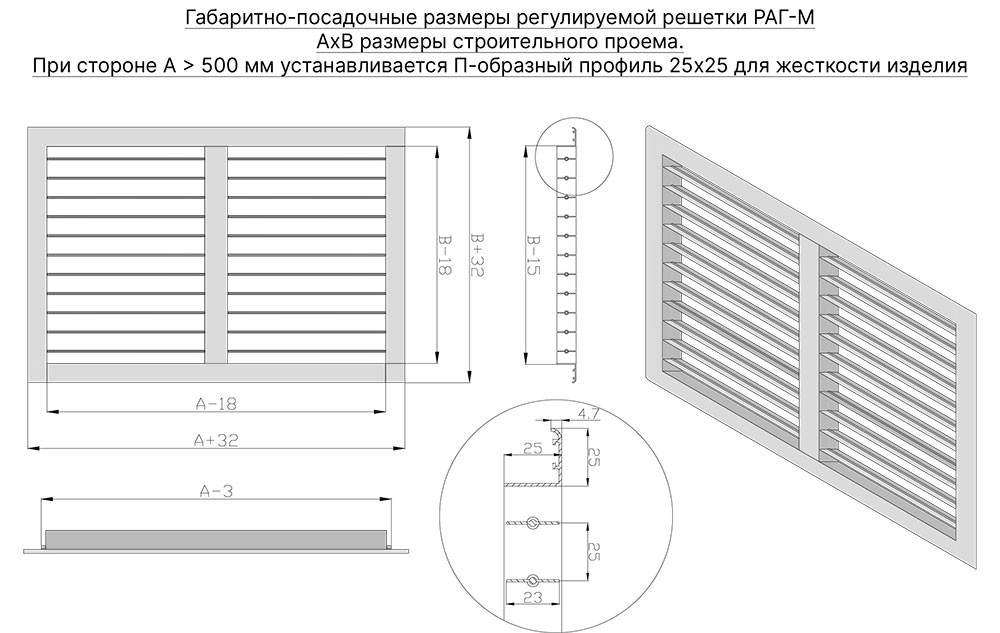

Стандартные размеры решетки варьируются от 150×55 мм до 500×2000 мм. Для заполнения проемов больших размеров возможно комбинирование нескольких решеток в горизонтальные или вертикальные ряды без ограничений по габаритам.

Комплектация и функциональные возможности

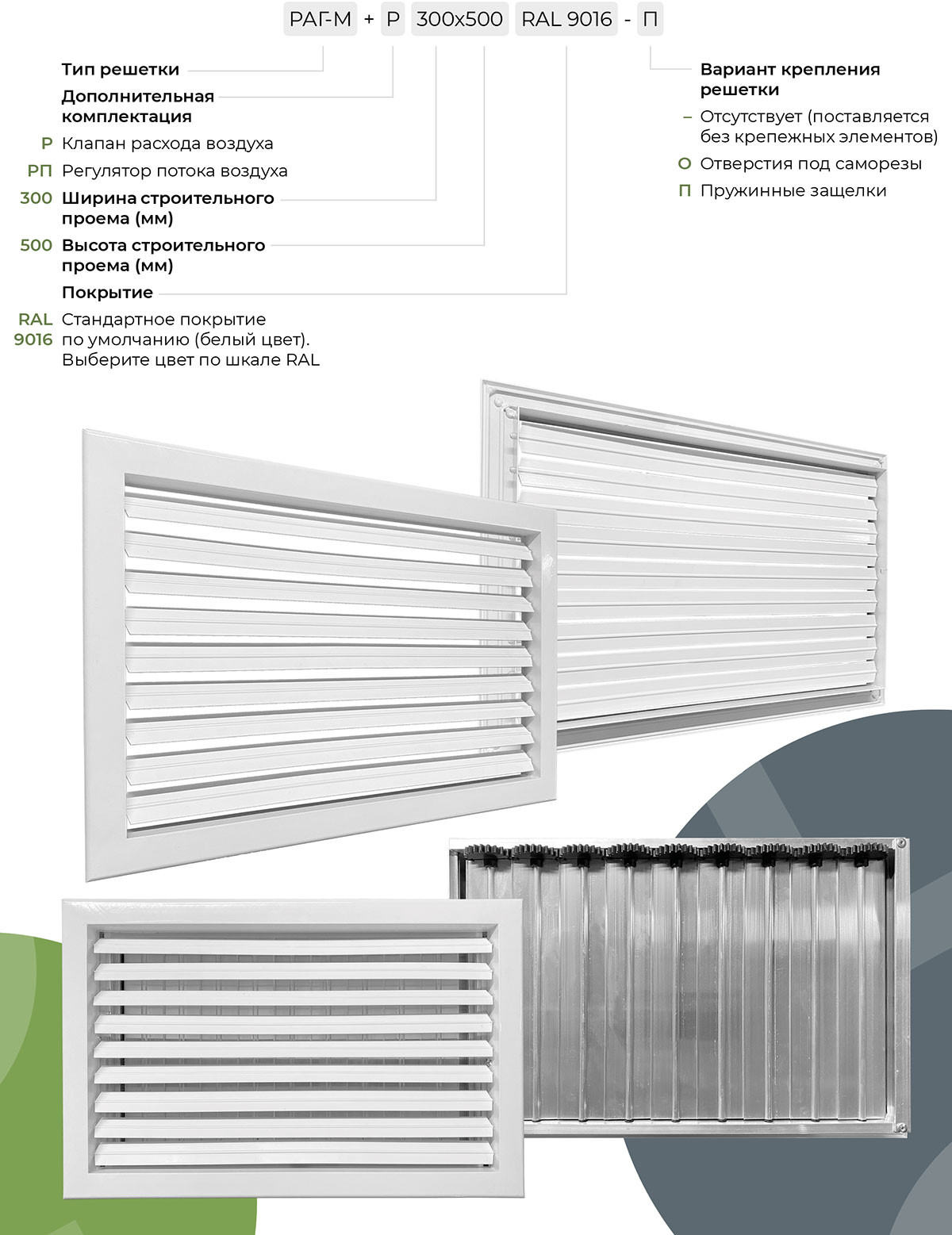

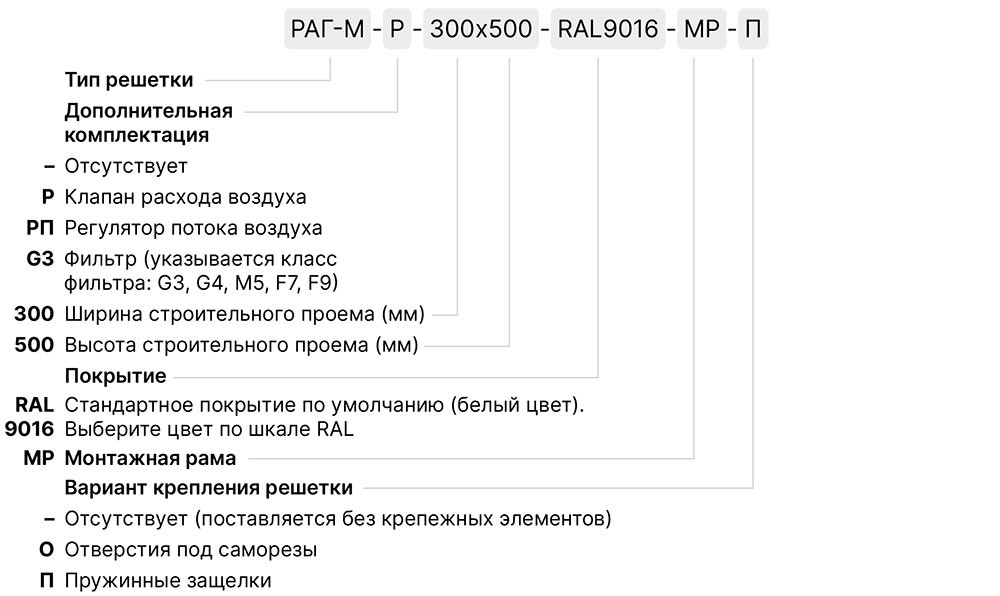

Решетка РАГ-М может поставляться в различных вариантах исполнения, что позволяет адаптировать ее под конкретные требования системы вентиляции:

• Базовая версия с регулируемыми жалюзи
• Модификация с клапаном расхода воздуха (РАГ-М+Р)
• Вариант с регулятором потока (РАГ-М+РП)

Клапан расхода воздуха оснащен лопатками, положение которых регулируется при помощи ручки, что позволяет точно контролировать объем подаваемого воздуха. Регулятор потока представляет собой пластину с изменяемым углом наклона (рекомендуемый диапазон 10°-30°), обеспечивающую оптимальное распределение приточной струи.

Все компоненты решетки РАГ-М изготавливаются из качественных материалов: алюминиевого профиля АДЗ1 и пластиковых комплектующих. Стандартное исполнение имеет порошковое покрытие RAL 9016, с возможностью окраски в другие цвета по шкале RAL по индивидуальному заказу.

Монтаж и сфера применения

Установка решетки РАГ-М может осуществляться двумя способами: с использованием самонарезающих винтов или пружинных фиксаторов для скрытого крепления. Это позволяет интегрировать решетку в различные типы конструкций, сохраняя эстетичный внешний вид.

Область применения решетки РАГ-М включает:

• Производственные цеха и промышленные помещения
• Офисные и административные здания
• Жилые помещения и общественные пространства

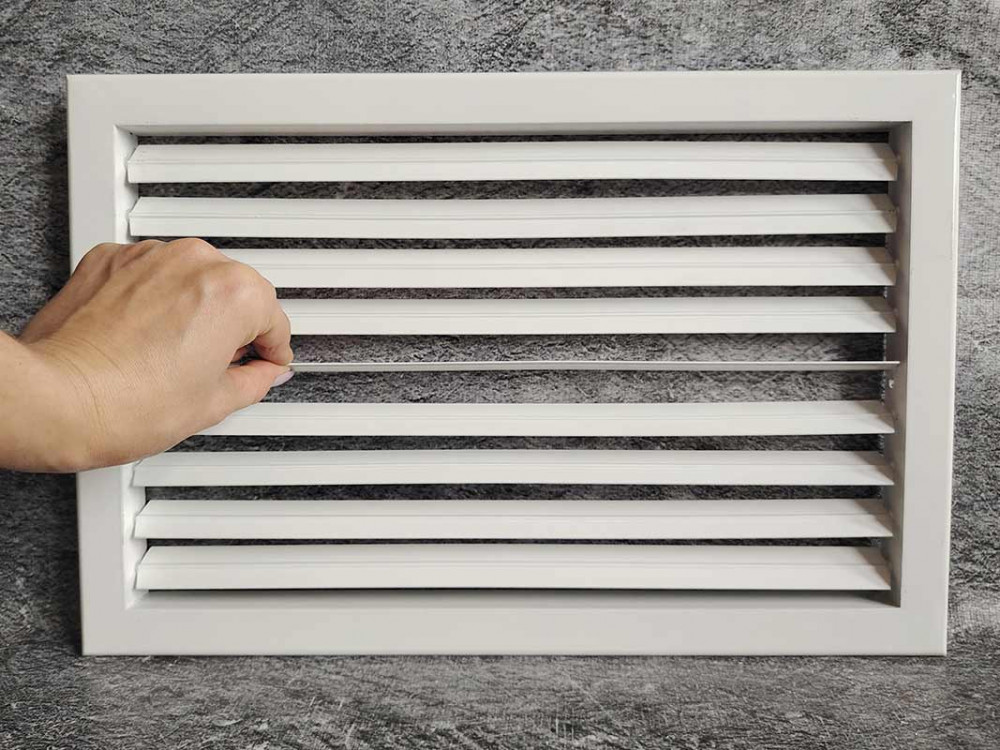

Решетка обеспечивает эффективное распределение воздушных потоков при подаче свежего воздуха и удалении отработанного, позволяя регулировать направление струи в вертикальной плоскости. Конструкция жалюзи с пластиковыми втулками гарантирует плавность регулировки и надежную фиксацию в заданном положении.

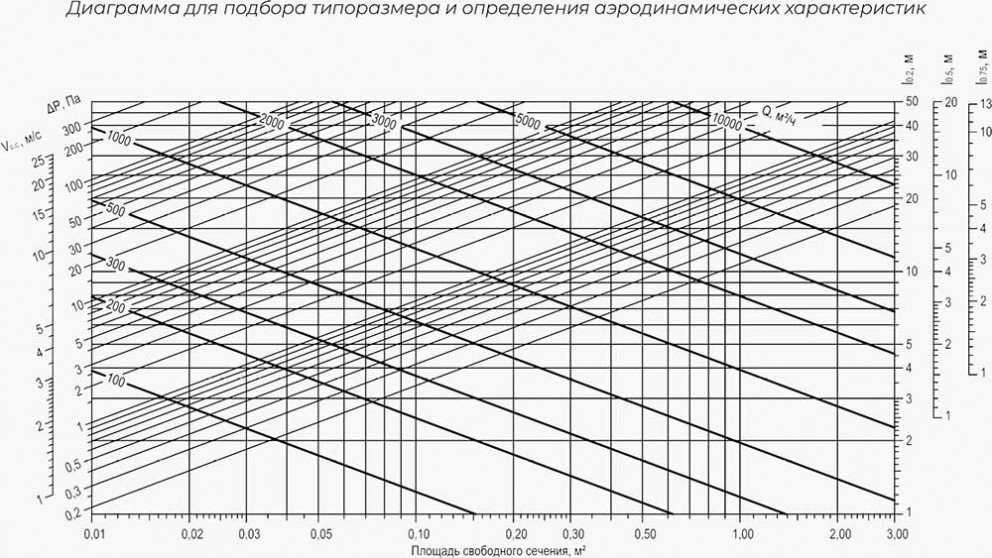

При выборе решетки РАГ-М следует учитывать параметры воздуховодов, требуемую производительность системы вентиляции и особенности помещения. Для сложных проектов рекомендуется консультация со специалистами, которые помогут подобрать оптимальную конфигурацию и комплектацию оборудования.
