Металлическая регулируемая решетка для воздуховодов РАГ-Ц+Р

Металлическая регулируемая решетка для воздуховодов РАГ-Ц+Р

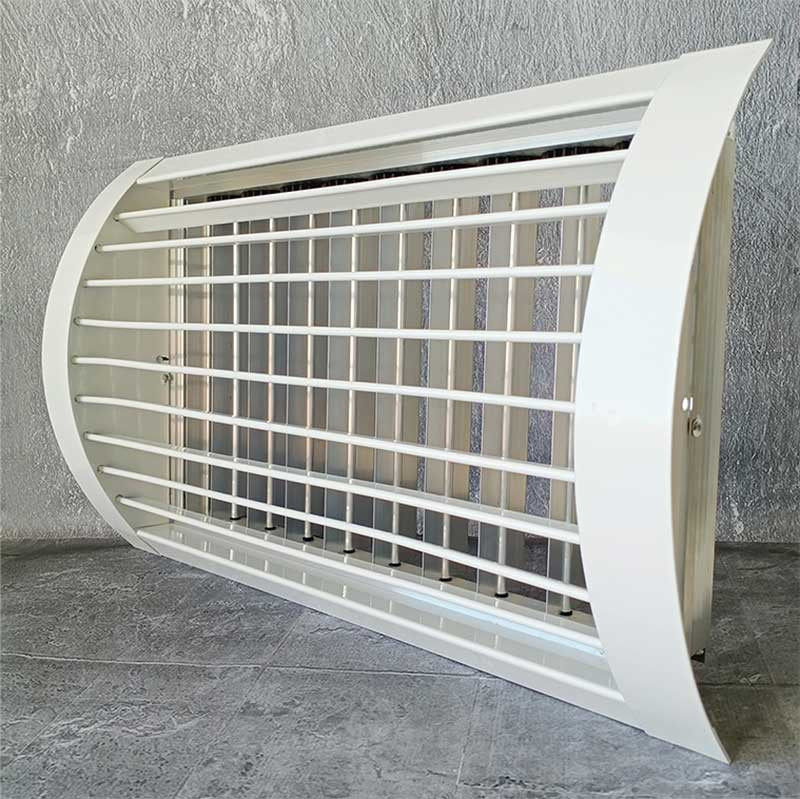

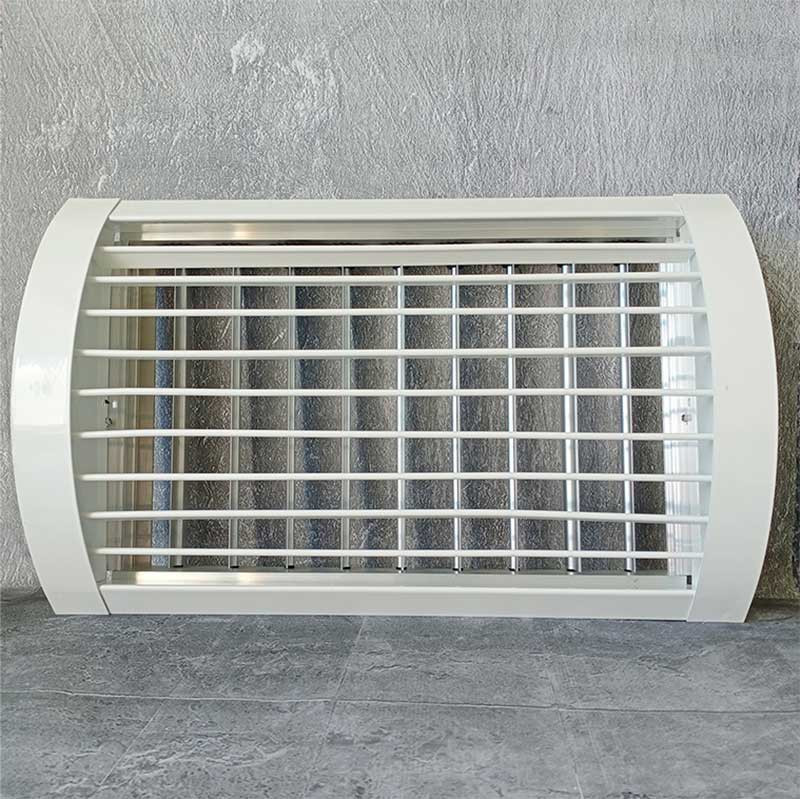

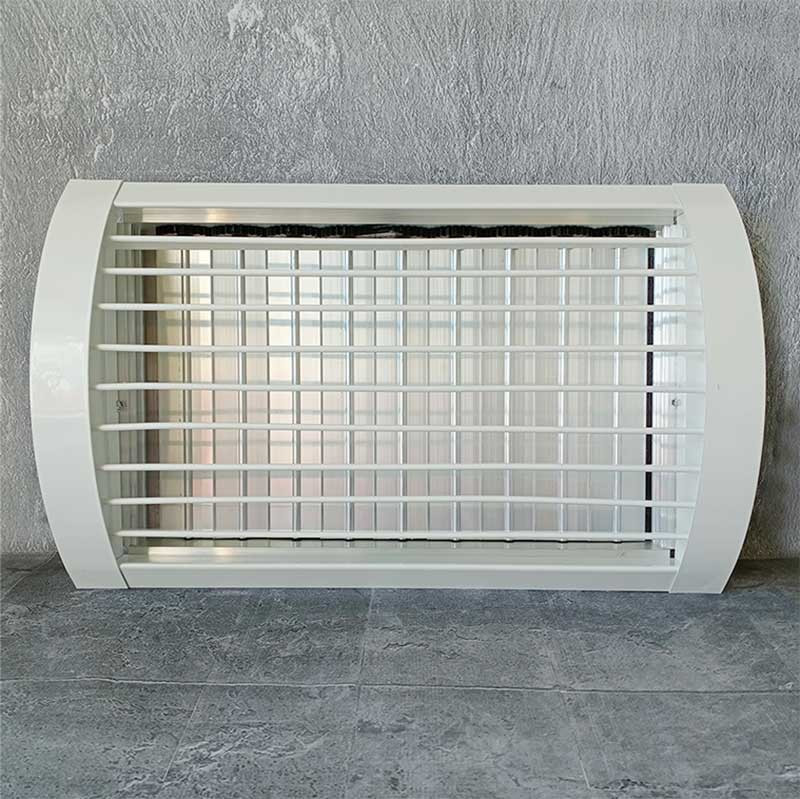

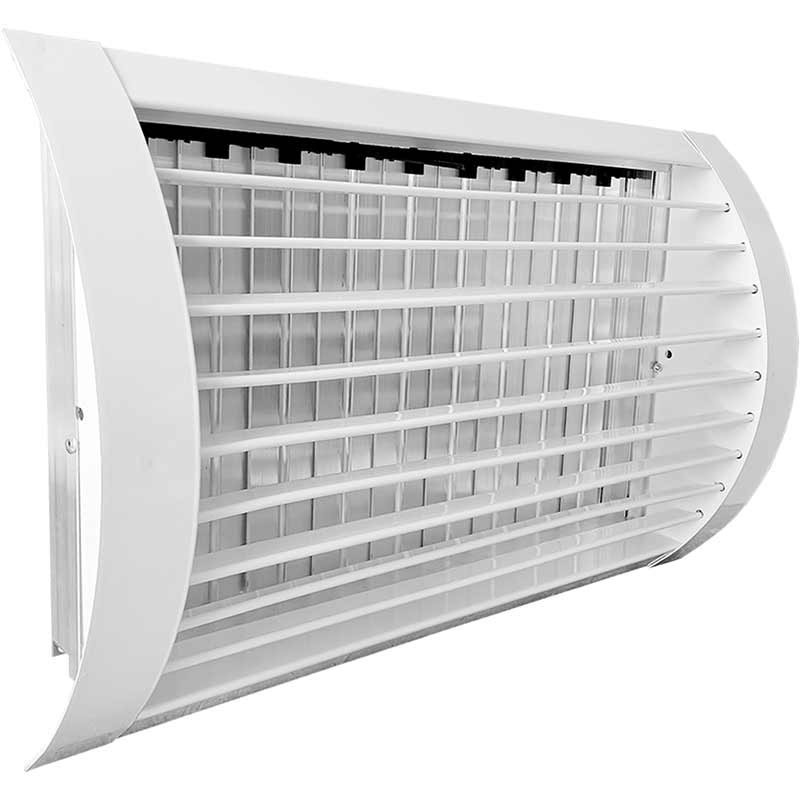

Решетка РАГ-Ц+Р представляет собой комбинированное решение для систем приточно-вытяжной вентиляции, сочетающее функции воздухораспределения и регулировки воздушного потока. Устройство предназначено для монтажа в круглые воздуховоды с возможностью точной настройки параметров вентиляции.

Конструктивные особенности

Решетка РАГ-Ц+Р состоит из нескольких ключевых элементов:

• Цилиндрическая рамка из оцинкованной стали 0,9 мм, повторяющая форму воздуховода

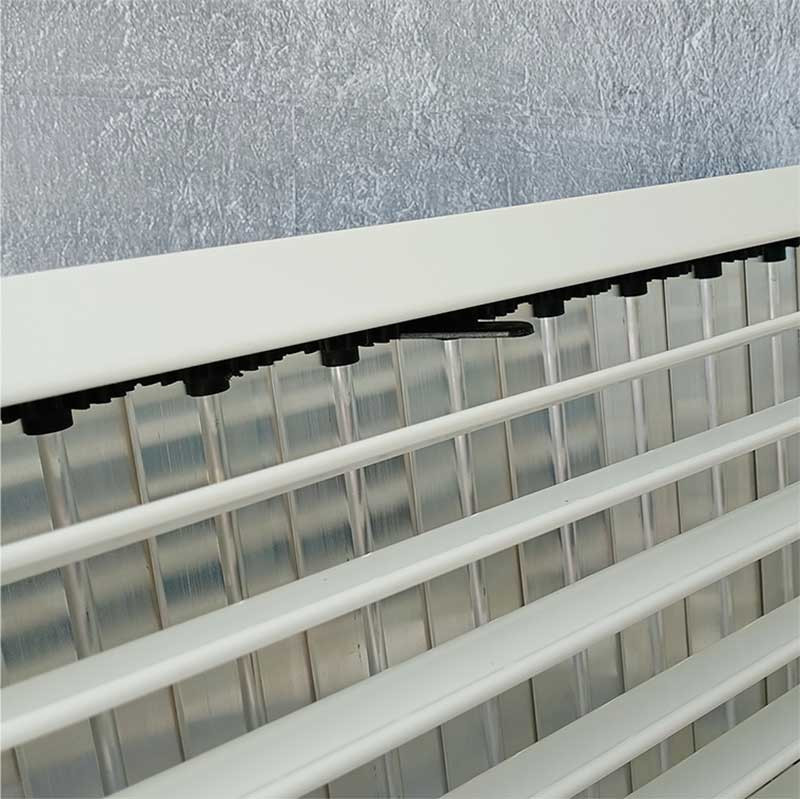

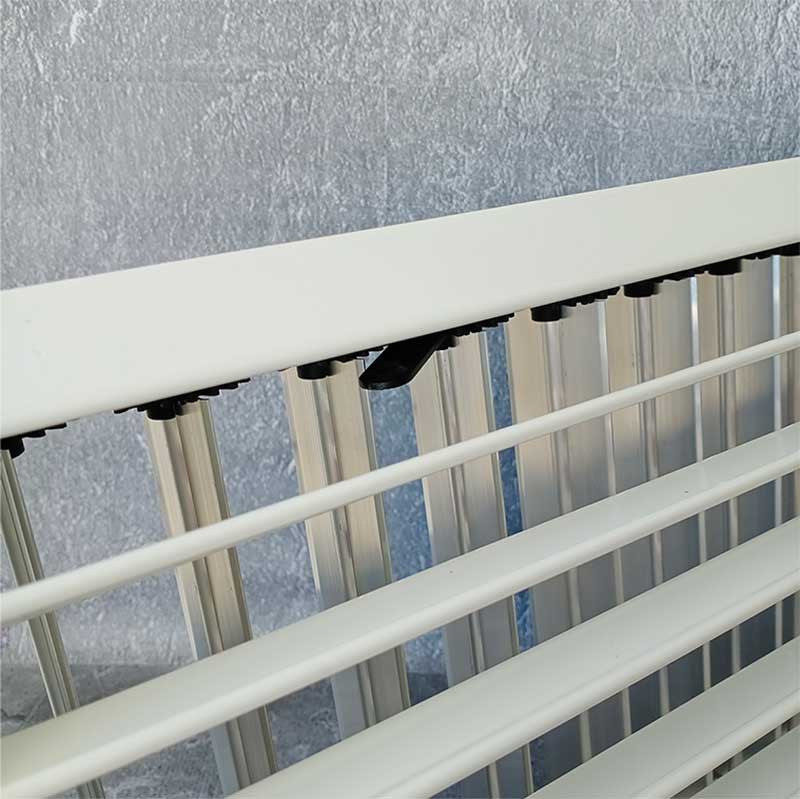

• Горизонтальные каплеобразные жалюзи из алюминиевого профиля АДЗ1

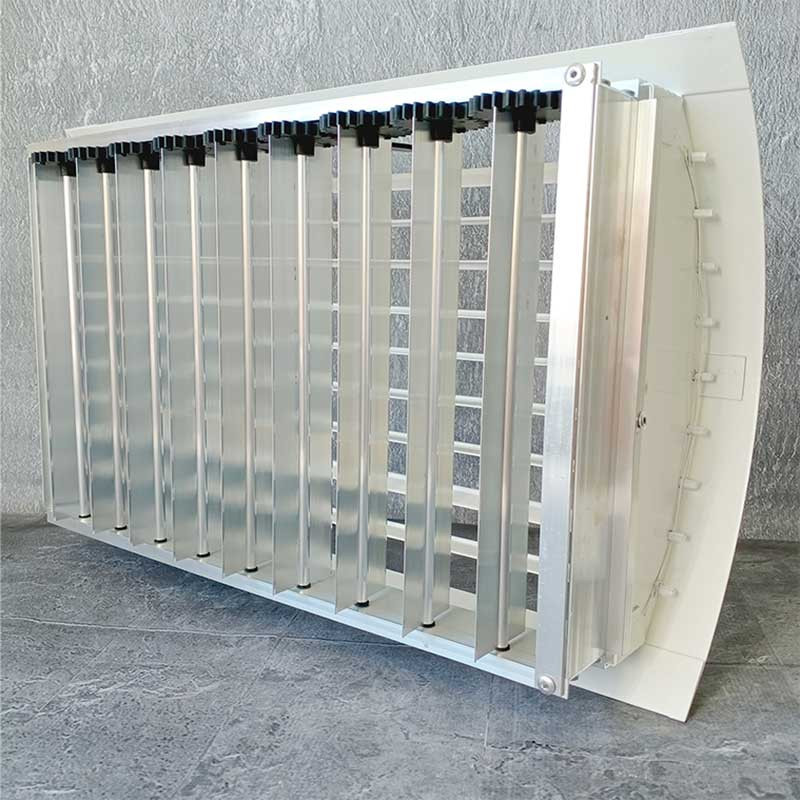

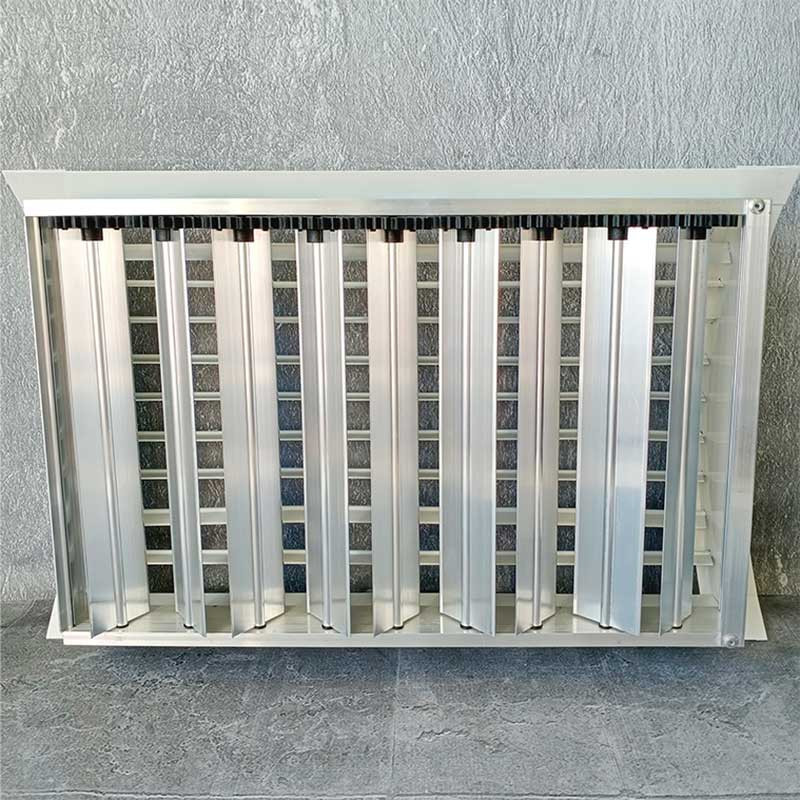

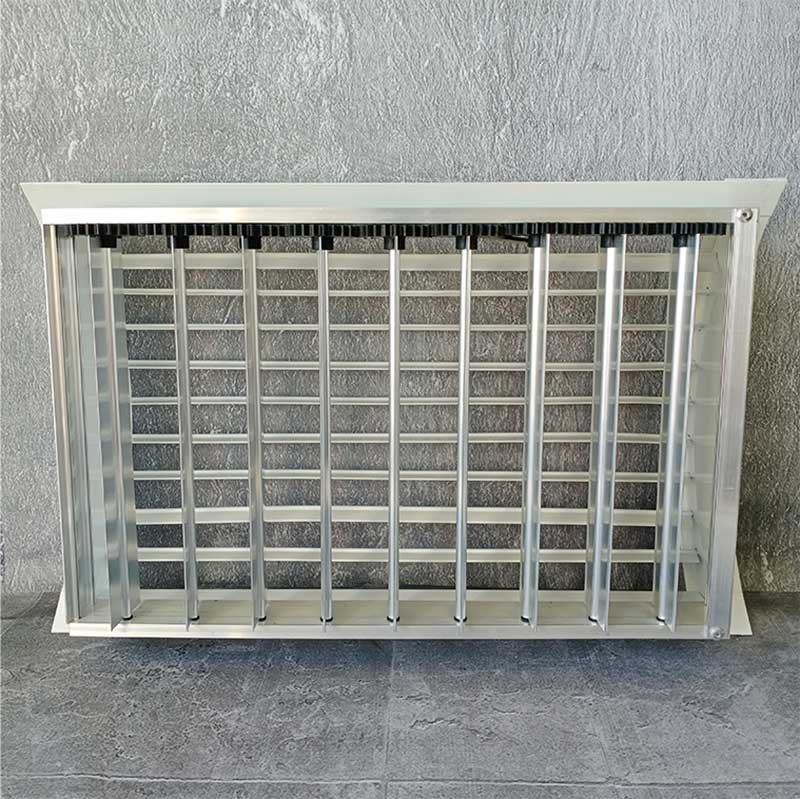

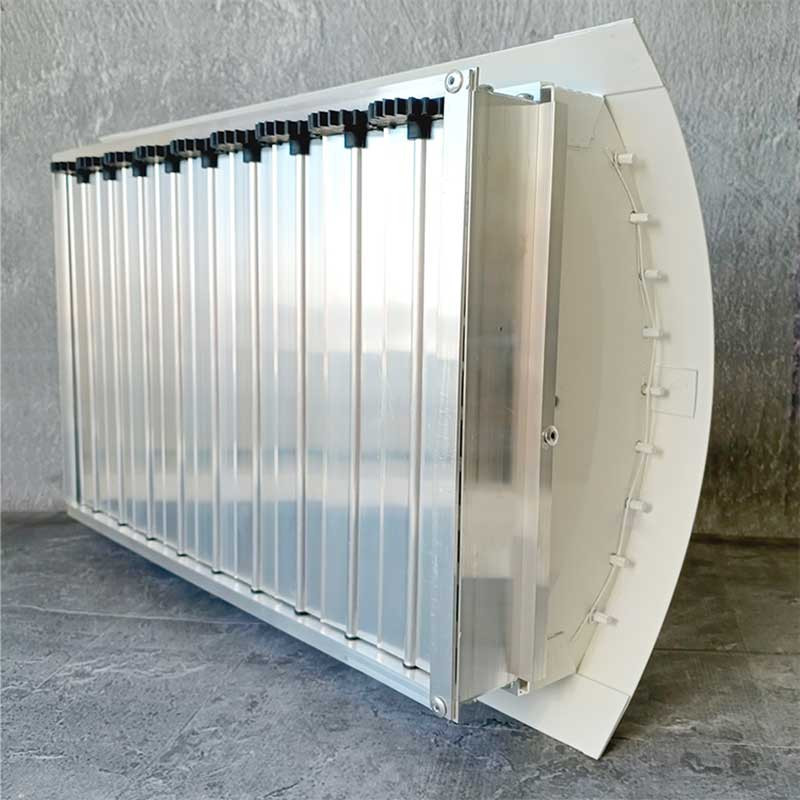

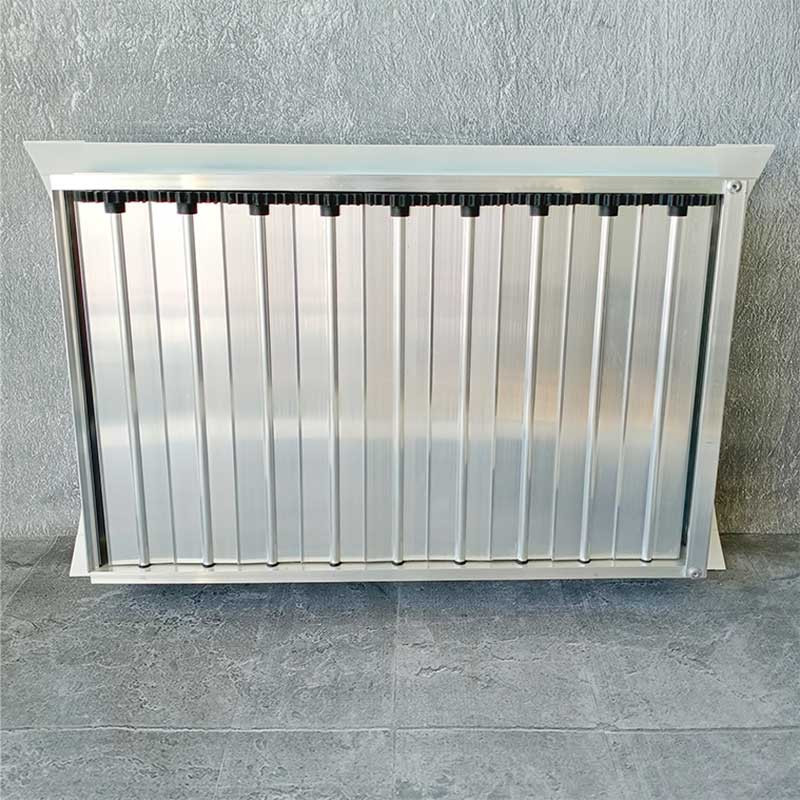

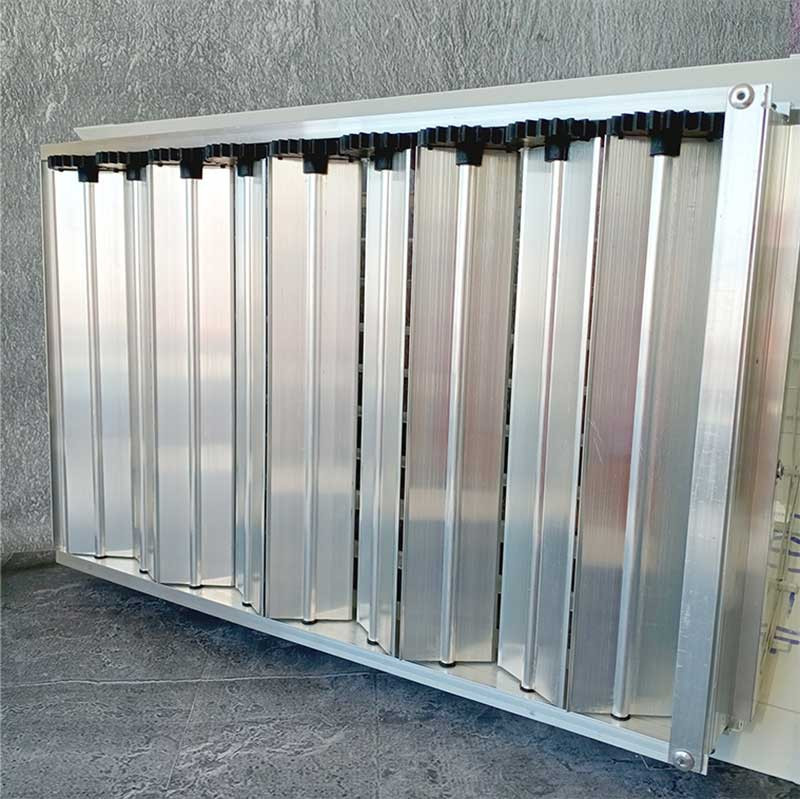

• Клапан расхода воздуха (КРВ) с регулируемыми лопатками

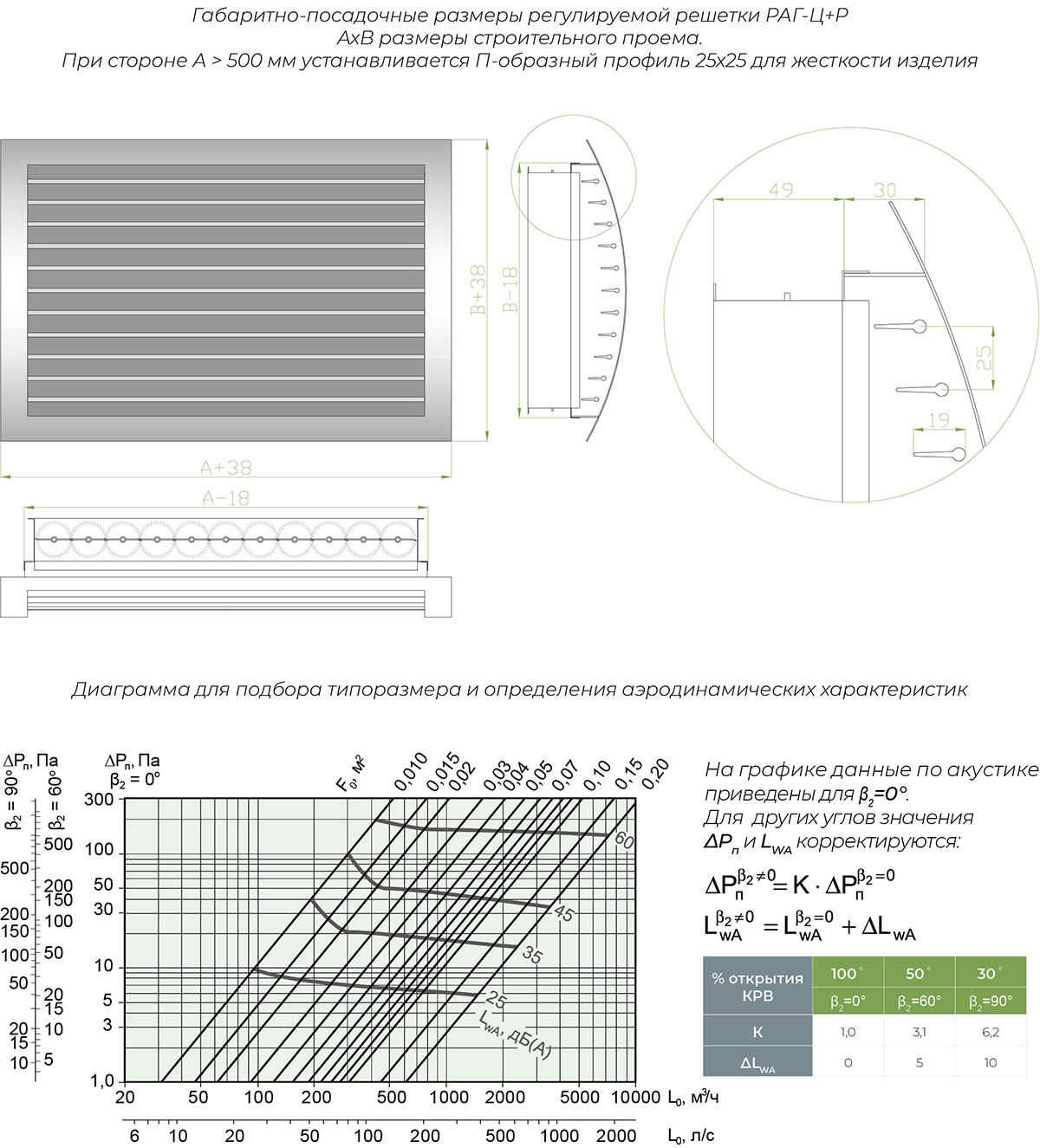

• П-образный профиль 25×25 мм для усиления конструкции (при ширине свыше 500 мм)

Технические параметры и регулировки

Основные характеристики и возможности решетки:

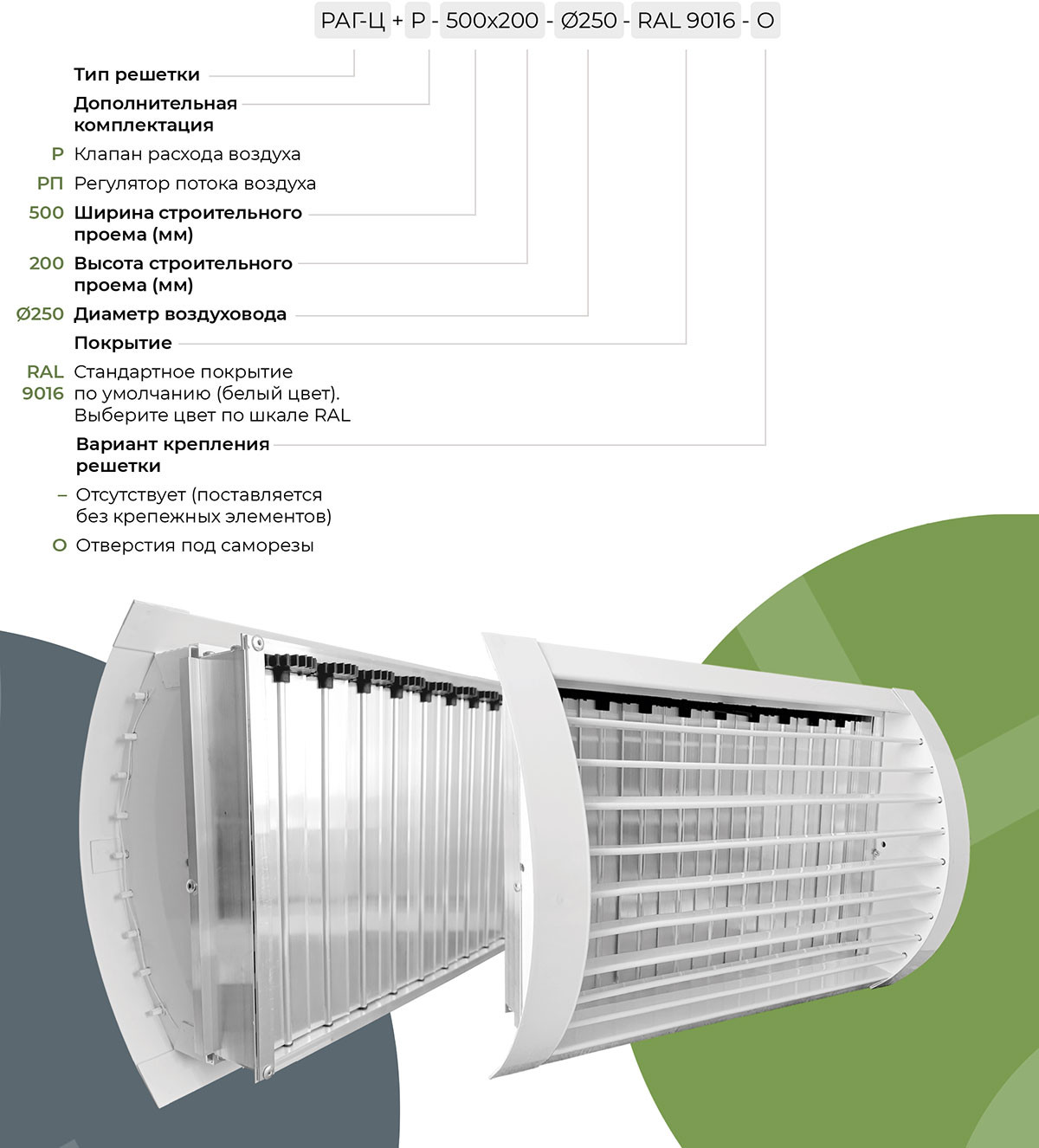

• Размерный ряд: от 100×100 мм до 1900×1000 мм (с шагом 1 мм)
• Максимальная высота проема: 75% диаметра воздуховода
• Независимая регулировка угла наклона жалюзи (вертикальное направление воздуха)
• Регулировка объема воздуха с помощью КРВ (изменение площади сечения)
• Стандартное покрытие: порошковая краска RAL 9016 (кроме КРВ)

Решетка РАГ-Ц+Р с комбинированной системой регулировки (жалюзи + КРВ) обеспечивает точную настройку параметров воздушного потока, что делает ее универсальным решением для систем вентиляции с различными требованиями к воздухораспределению.

Область применения и монтаж

Решетка предназначена для использования в различных типах помещений:

• Офисные и административные здания
• Торговые и выставочные центры
• Промышленные объекты
• Общественные помещения

Особенностью монтажа является прямоугольная посадочная часть рамки, которая упрощает установку в стандартные строительные проемы при сохранении цилиндрической формы соединения с воздуховодом. Комбинированное использование алюминия и стали обеспечивает оптимальное сочетание прочности и коррозионной стойкости.
