Решетки вентиляционные СЕЗОН Z/HV

Решетки серии Z/HV предназначены для использования в системах приточно-вытяжной вентиляции и кондиционирования воздуха. Они монтируются непосредственно в воздуховоды или проемы строительных конструкций. Конструктивно решетки выполнены из алюминиевого профиля, образующего рамку, внутри которой располагаются перовидные жалюзи, ориентированные горизонтально и вертикально. Предусмотрена возможность комплектации клапаном расхода воздуха (КРВ-1).

Конструктивные особенности и характеристики

Решетки Z/HV изготавливаются из алюминия, что обеспечивает их долговечность и устойчивость к коррозии. Стандартная цветовая гамма соответствует RAL 9016, однако доступна окраска в другие цвета по каталогу RAL. Тип решетки – регулируемая, что позволяет настраивать направление воздушного потока. Размеры изделий соответствуют стандартной сетке типоразмеров, но также возможно изготовление решеток по индивидуальным размерам с шагом 1 мм. Минимальные и максимальные габариты определяются согласно технической документации.

Эксплуатация решеток возможна в диапазоне температур от -40 ℃ до +40 ℃. Срок службы изделий составляет 10 лет. Упаковка для транспортировки и хранения включает пленку и картон.

Варианты монтажа и комплектация

• Решетки могут быть установлены на стену.

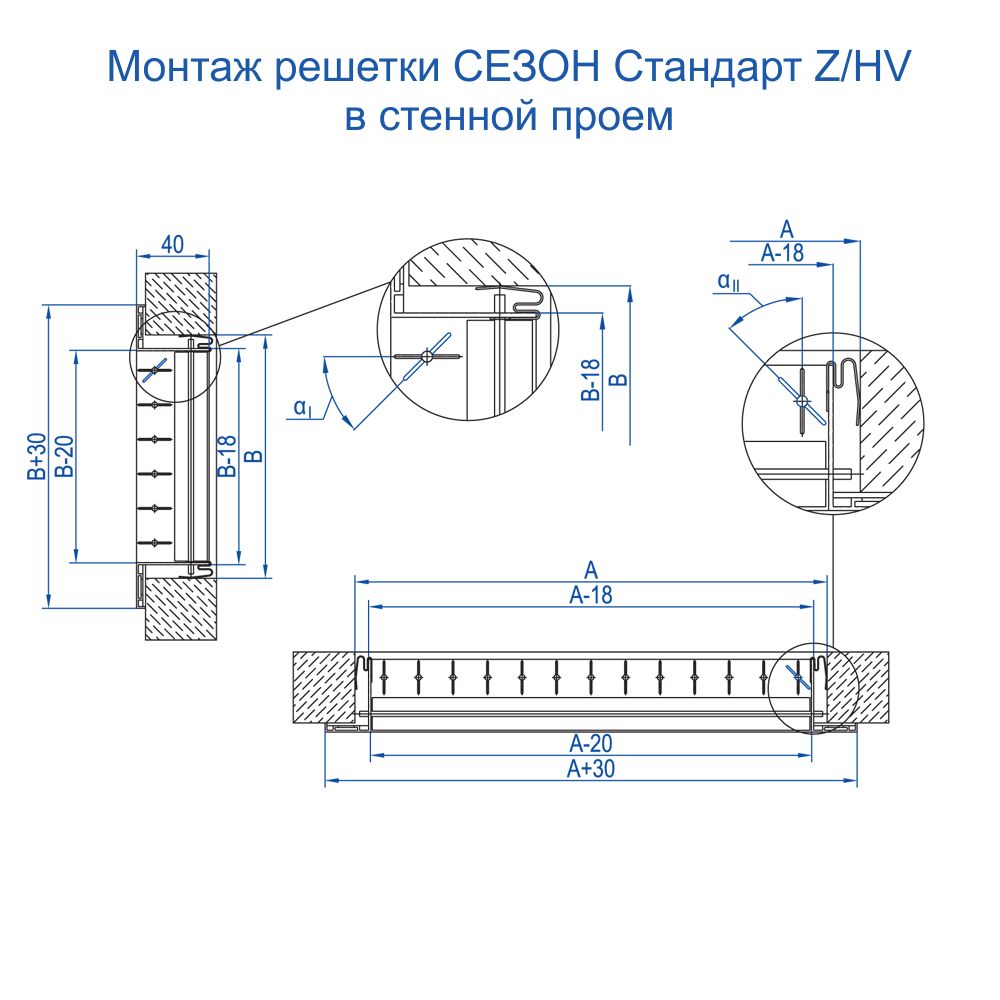

• Предусмотрено крепление непосредственно в стенной проем.

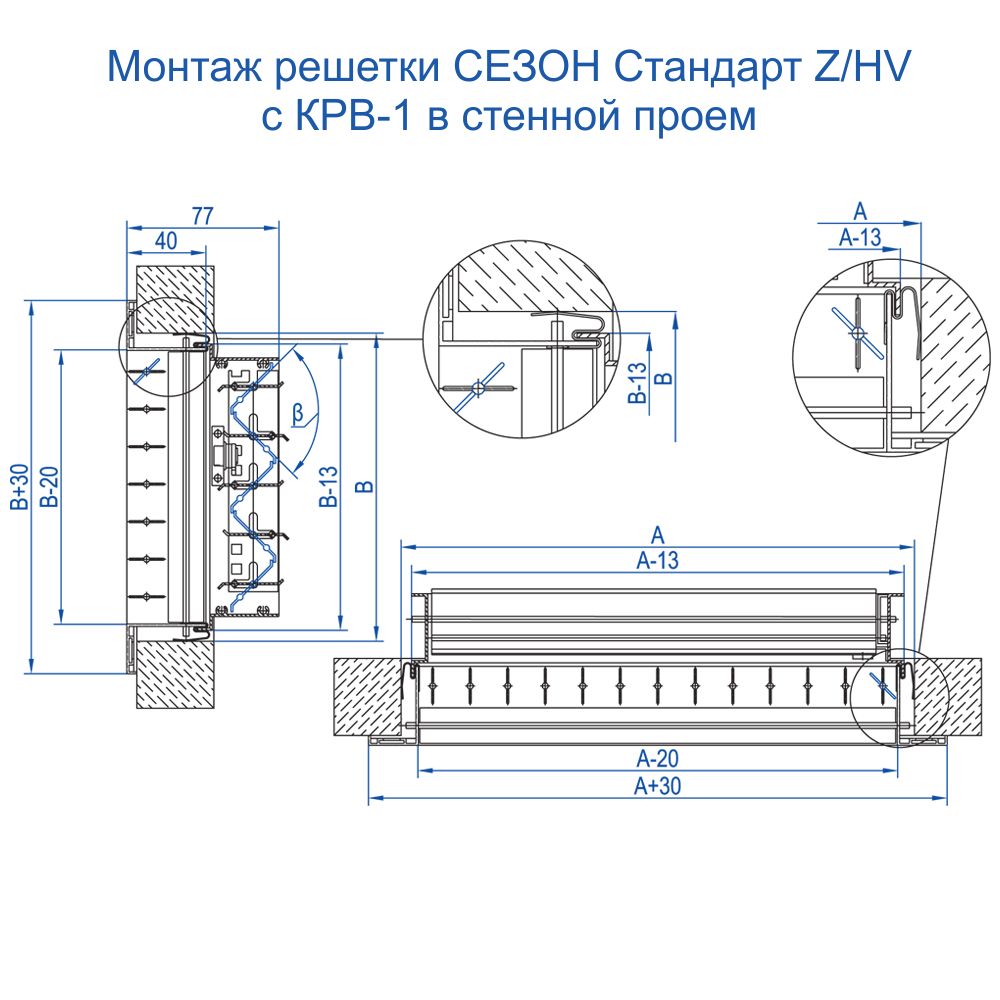

• Возможен монтаж в стенной проем с интегрированным клапаном расхода воздуха КРВ-1.
• Способы монтажа включают использование защелок, винтового соединения или исполнение без крепления.

Технические параметры

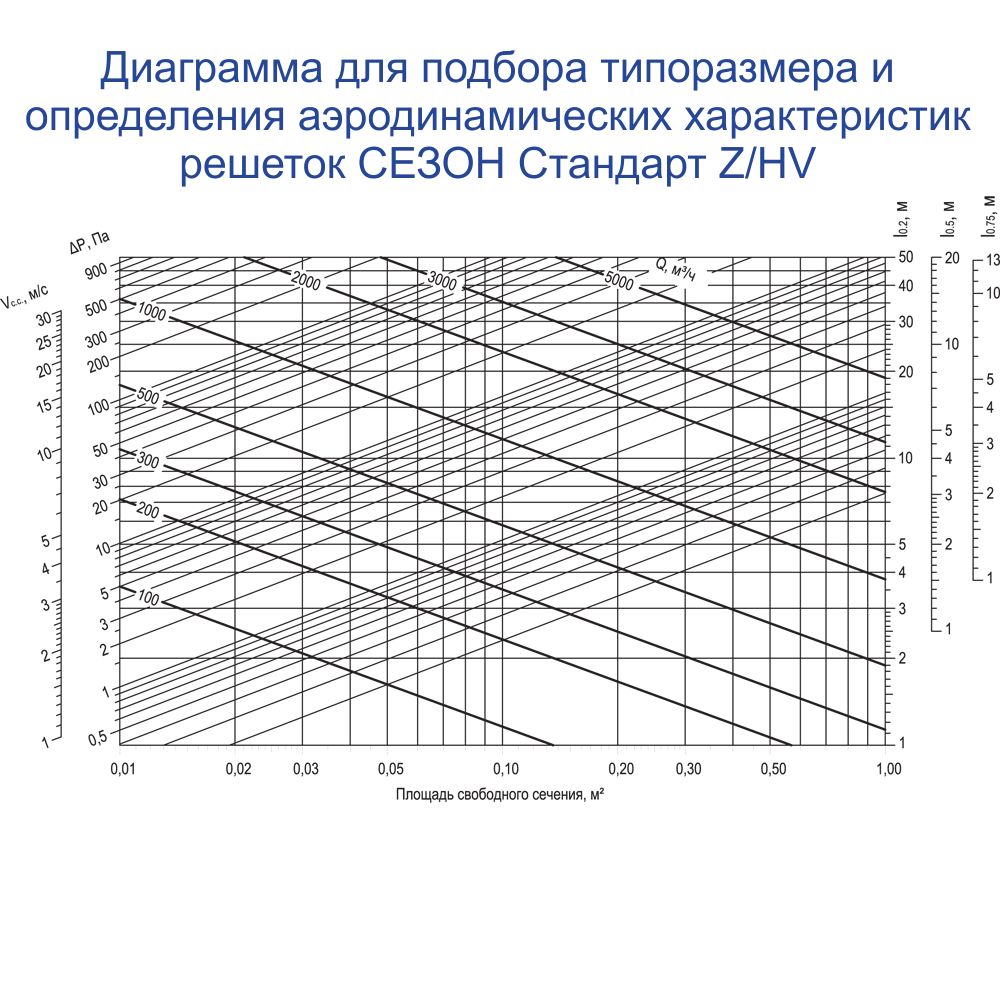

Конструкция решеток относится к типу жалюзийных. Коэффициент свободного сечения составляет 0,72, что обеспечивает эффективный пропуск воздушного потока.

Дополнительно к решеткам могут быть предложены адаптеры, клапаны и люки, расширяющие функциональные возможности системы вентиляции.
