Пленум-бокс для подключения диффузора TSO к воздуховоду

Пленум-бокс для подключения диффузора TSO к воздуховоду

Камера статического давления (КСД/КСР) – важный элемент систем вентиляции и кондиционирования, предназначенный для подключения диффузоров к воздуховоду. Она обеспечивает равномерное распределение воздушного потока, снижение уровня шума и удобство монтажа. В данной статье рассмотрим особенности конструкции, функциональные возможности и сферу применения пленум-бокса для диффузоров TSO.

Конструкция и принцип работы камеры статического давления

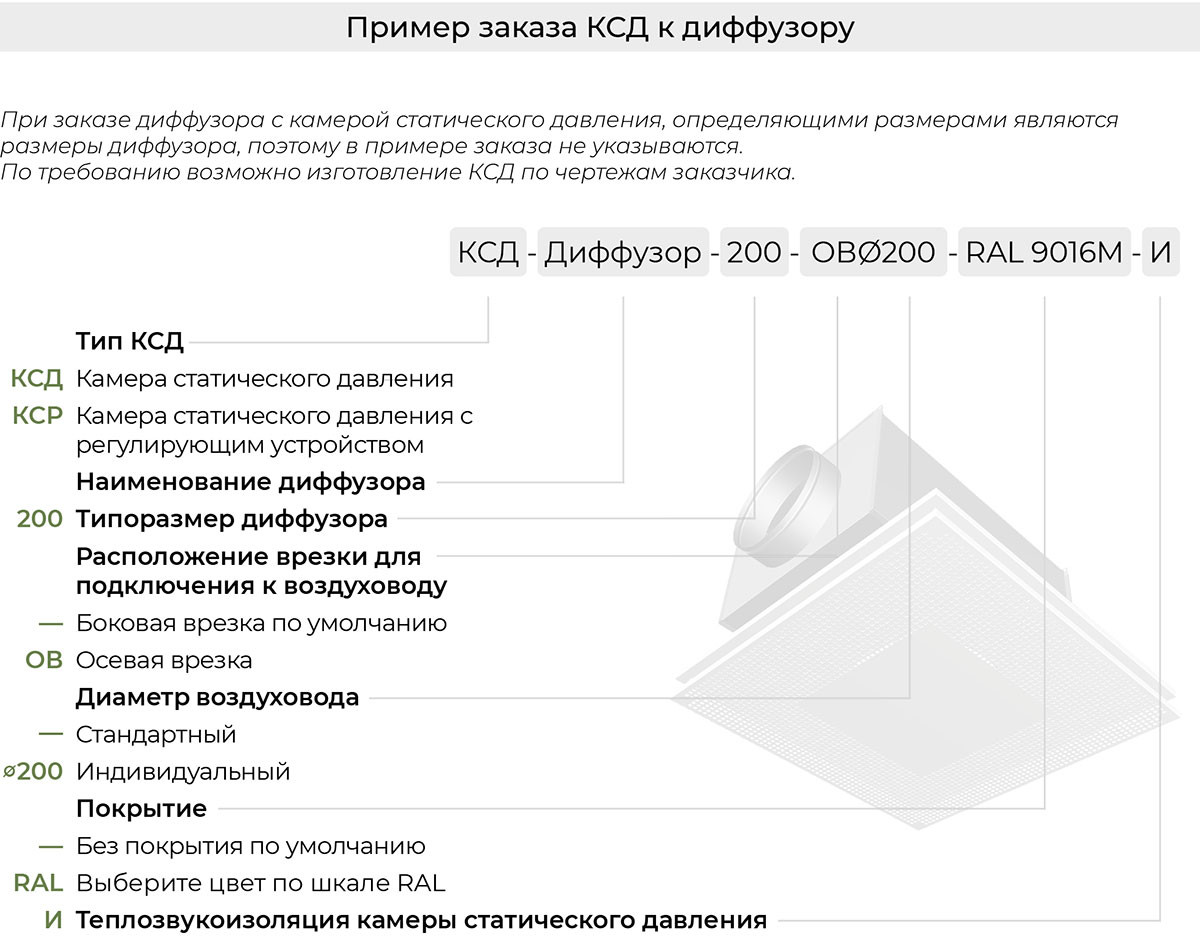

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. В зависимости от модели, камера может быть оснащена регулирующим устройством (КСР), позволяющим контролировать объем подаваемого воздуха. Основные функции пленум-бокса:

• Обеспечение равномерного распределения воздушного потока по сечению диффузора.
• Снижение уровня шума, передаваемого по вентиляционной сети (на 4-6 дБ).
• Упрощение монтажа воздухораспределителей на круглых воздуховодах.

Для повышения эффективности работы камеры статического давления внутренняя поверхность может покрываться тепло- и звукоизоляционными материалами. Это дополнительно снижает уровень шума на 6-8 дБ (особенно на высоких частотах), уменьшает теплопотери и предотвращает образование конденсата.

Технические характеристики и варианты исполнения

Пленум-бокс изготавливается из оцинкованной стали толщиной 0,4–1,5 мм в зависимости от типоразмера и требований заказчика. Стандартно изделия поставляются без окрашивания, но возможны дополнительные варианты обработки поверхности.

Камеры статического давления производятся для диффузоров TSO следующих типоразмеров:

• TSO-100
• TSO-125
• TSO-160
• TSO-200
• TSO-250
• TSO-315
• TSO-400

Выбор конкретной модели зависит от параметров вентиляционной системы и требований к воздухораспределению.

Сферы применения и особенности монтажа

Пленум-боксы для диффузоров TSO используются в системах вентиляции и кондиционирования жилых, коммерческих и промышленных помещений. Они обеспечивают комфортный микроклимат, снижают уровень шума и повышают энергоэффективность системы.

Монтаж камеры статического давления осуществляется с помощью круглого патрубка, который соединяется с воздуховодом. Для регулировки расхода воздуха в моделях КСР используется встроенное устройство, расположенное во входном патрубке.

Камеры статического давления – неотъемлемая часть современных систем вентиляции, обеспечивающая эффективное распределение воздуха и снижение шума. Правильный выбор и установка КСД позволяют оптимизировать работу всей системы.

При необходимости внутренняя поверхность камеры может быть покрыта звукопоглощающим материалом, что особенно актуально для помещений с высокими требованиями к акустическому комфорту. Дополнительная теплоизоляция предотвращает образование конденсата и снижает теплопотери.

Для заказа пленум-бокса или консультации по выбору подходящей модели обратитесь к нашим специалистам. Мы поможем подобрать оптимальное решение для вашей системы вентиляции.
