Решетки данной серии предназначены для использования в системах приточно-вытяжной вентиляции и кондиционирования воздуха. Они могут монтироваться непосредственно в воздуховоды или в строительные проемы.
Конструктивные особенности
Конструкция решетки включает алюминиевую рамку и горизонтальные жалюзи каплевидной формы, закрепленные на лицевой поверхности. Каждая жалюзи имеет независимую регулировку угла наклона, что позволяет целенаправленно направлять воздушные потоки.
Материалы и исполнение
- Материал: Алюминий.
- Цвет: Стандартный RAL 9016, доступен выбор из всей палитры RAL.
- Тип: Жалюзийные, с регулируемыми ламелями.
- Конструкция: Жалюзийная.
- Коэффициент свободного сечения: 0,81.
Размеры и монтаж

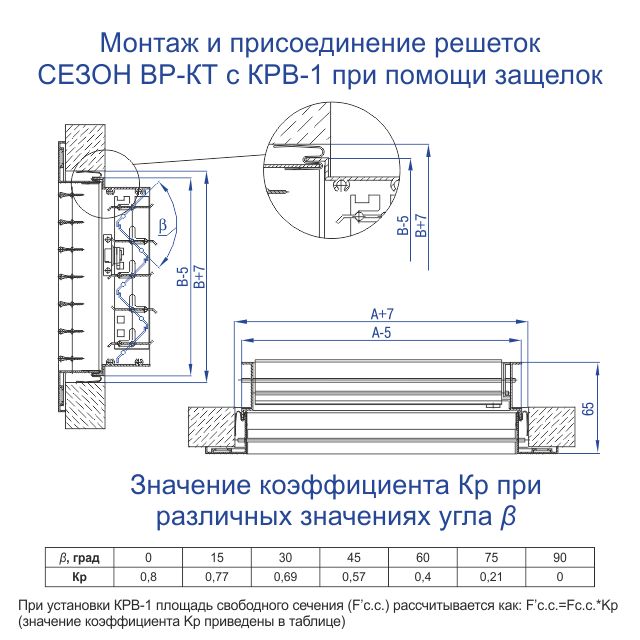

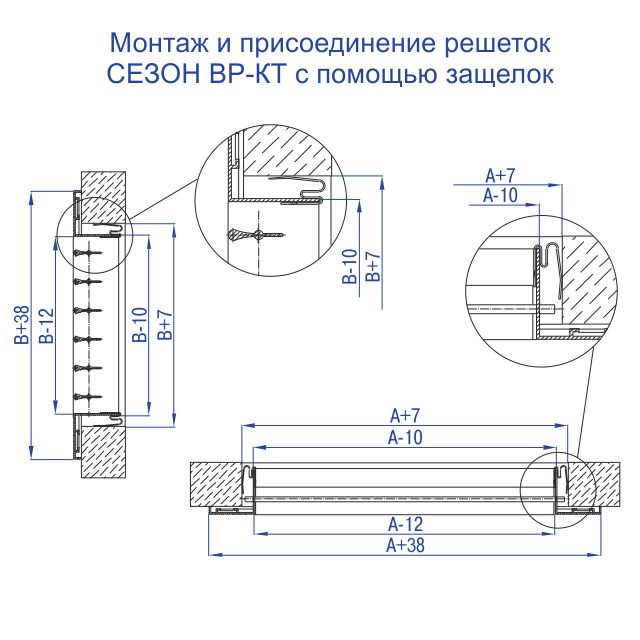

Решетки выпускаются в стандартных типоразмерах, а также возможно изготовление изделий по индивидуальным размерам с шагом 1 мм. Допустимые минимальные и максимальные габариты определяются согласно соответствующей таблице. Место установки – на стену. Предусмотрено крепление как непосредственно в стенной проем, так и с использованием КРВ-1. Варианты монтажа включают винтовое соединение, защелки или монтаж без крепежа. Стандартным методом крепления является винтовое соединение, при котором монтажные отверстия расположены на лицевой стороне рамки. Для изделий с посадочными размерами более 600x600 мм не рекомендуется использовать крепление на защелках.
Эксплуатационные характеристики
- Температура эксплуатации: от -40 ℃ до +40 ℃.
- Срок службы: 10 лет.
Упаковка
Изделия упаковываются в пленку и картон для обеспечения сохранности при транспортировке и хранении.
