Вентиляционная потолочная решетка 2ПРМ

Вентиляционная потолочная решетка 2ПРМ

Конструкция и назначение

Потолочная решетка 2ПРМ представляет собой функциональный элемент систем вентиляции, предназначенный для однонаправленного распределения воздушных потоков в помещении. Основные конструктивные особенности:

• Алюминиевая рама со съемным жалюзийным полотном
• Фиксированный угол наклона жалюзи 30°
• Возможность установки регулирующего клапана (модель 2ПРМ-Р)

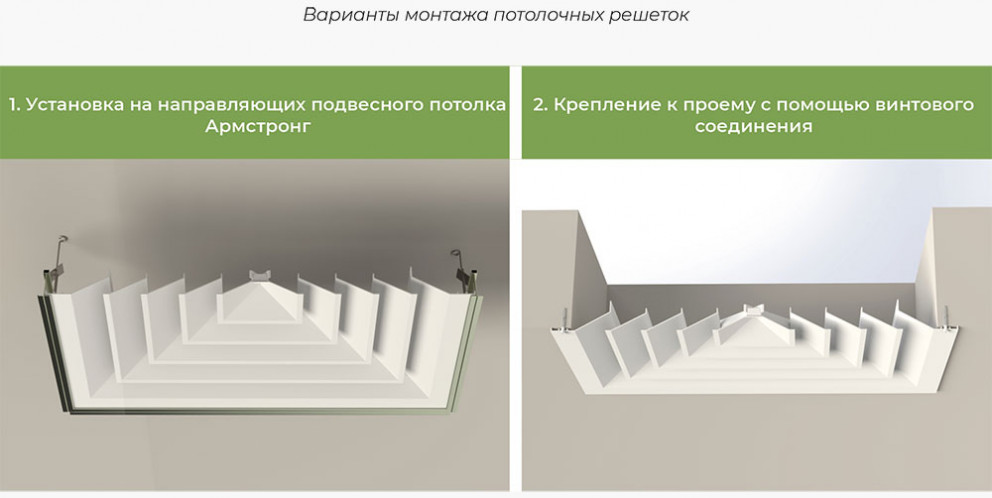

Решетка разработана для интеграции в подвесные потолочные системы типа Армстронг, полностью соответствуя размерам стандартных потолочных ячеек.

Технические параметры и производство

Изделие изготавливается из алюминиевого профиля АДЗ1 (ГОСТ 22233-2001) с применением:

Полиэфирного порошкового покрытия стандартного белого цвета (RAL 9016). Пластиковых комплектующих для клапана регулировки (шестеренки и втулки). Возможности окраски в другие цвета по шкале RAL.

"Решетка 2ПРМ обеспечивает точное направление воздушного потока и может комплектоваться регулирующим клапаном для контроля объема подаваемого воздуха."

Комплектация и подключение

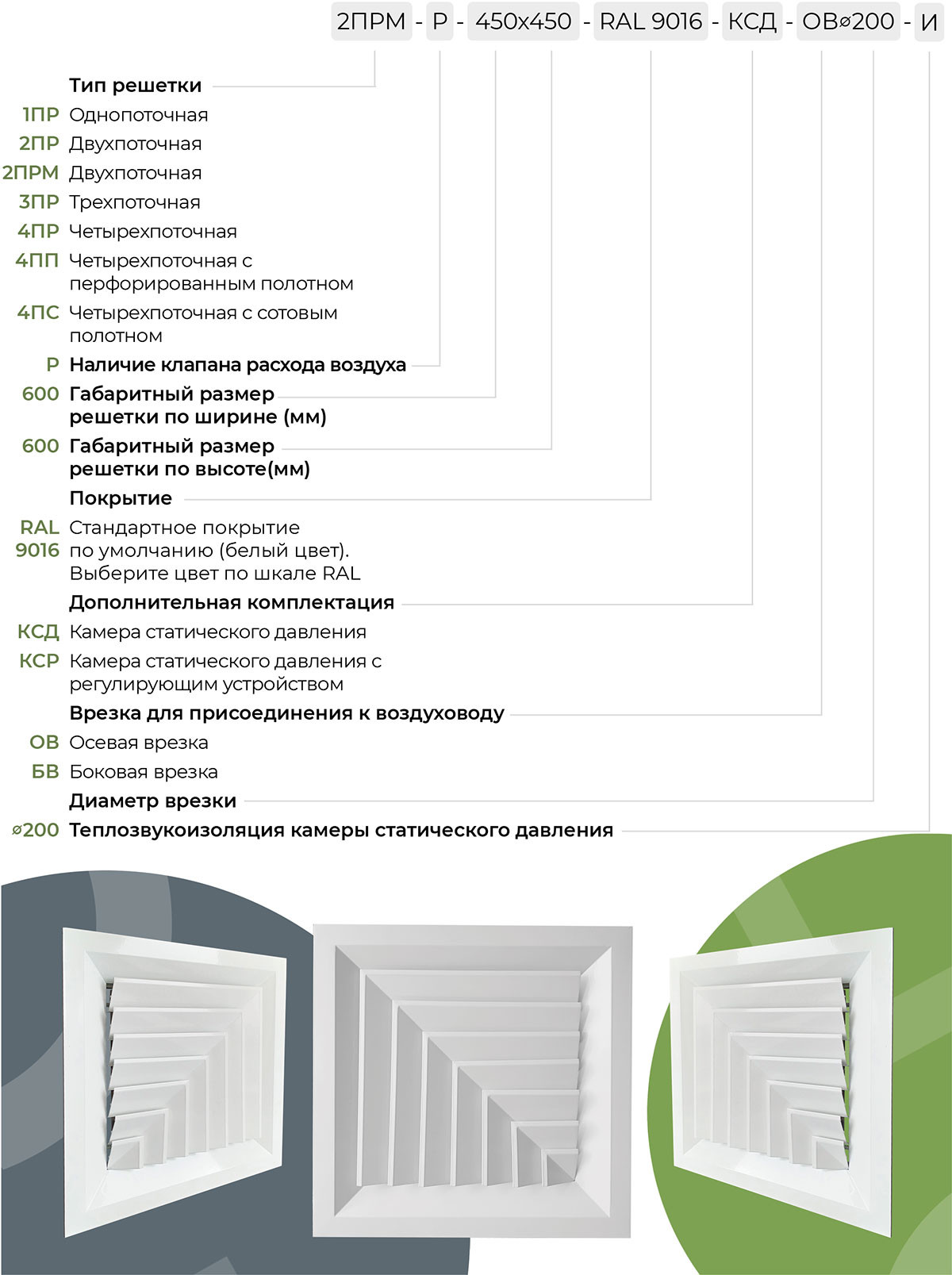

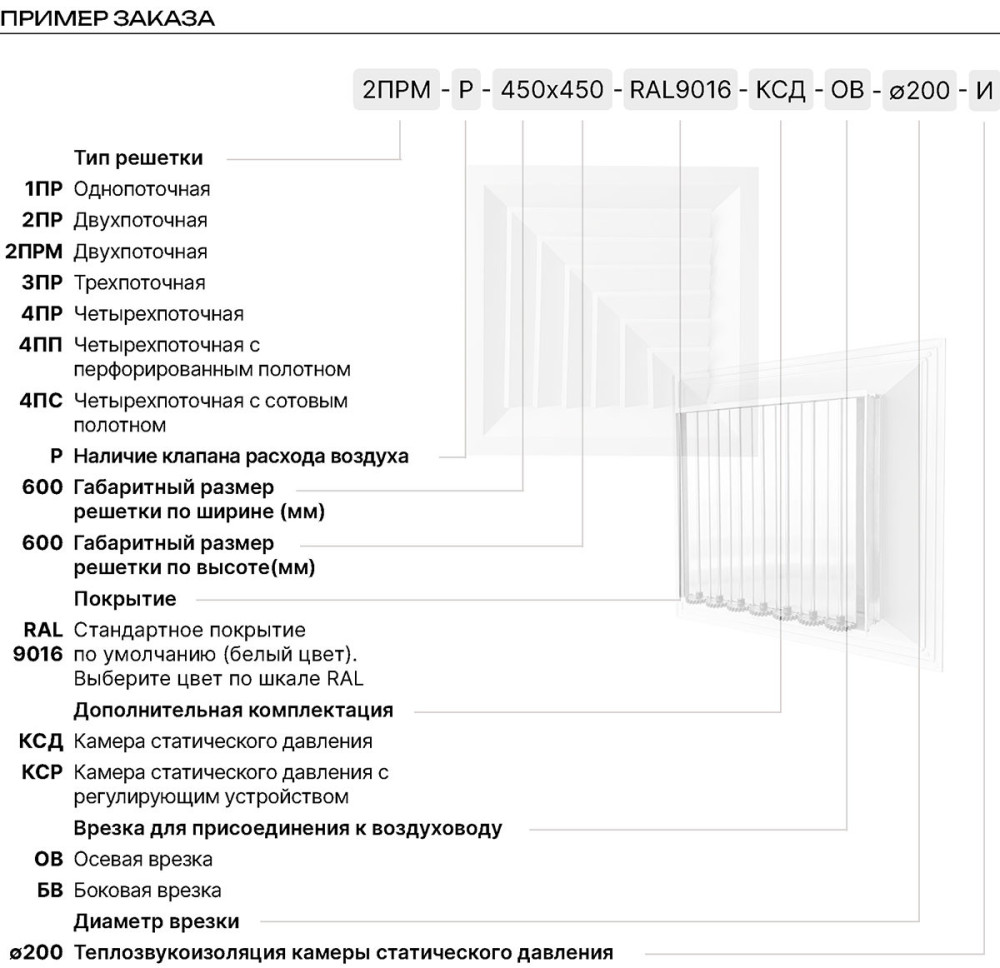

Стандартные размеры решетки соответствуют типовым решениям для подвесных потолков:

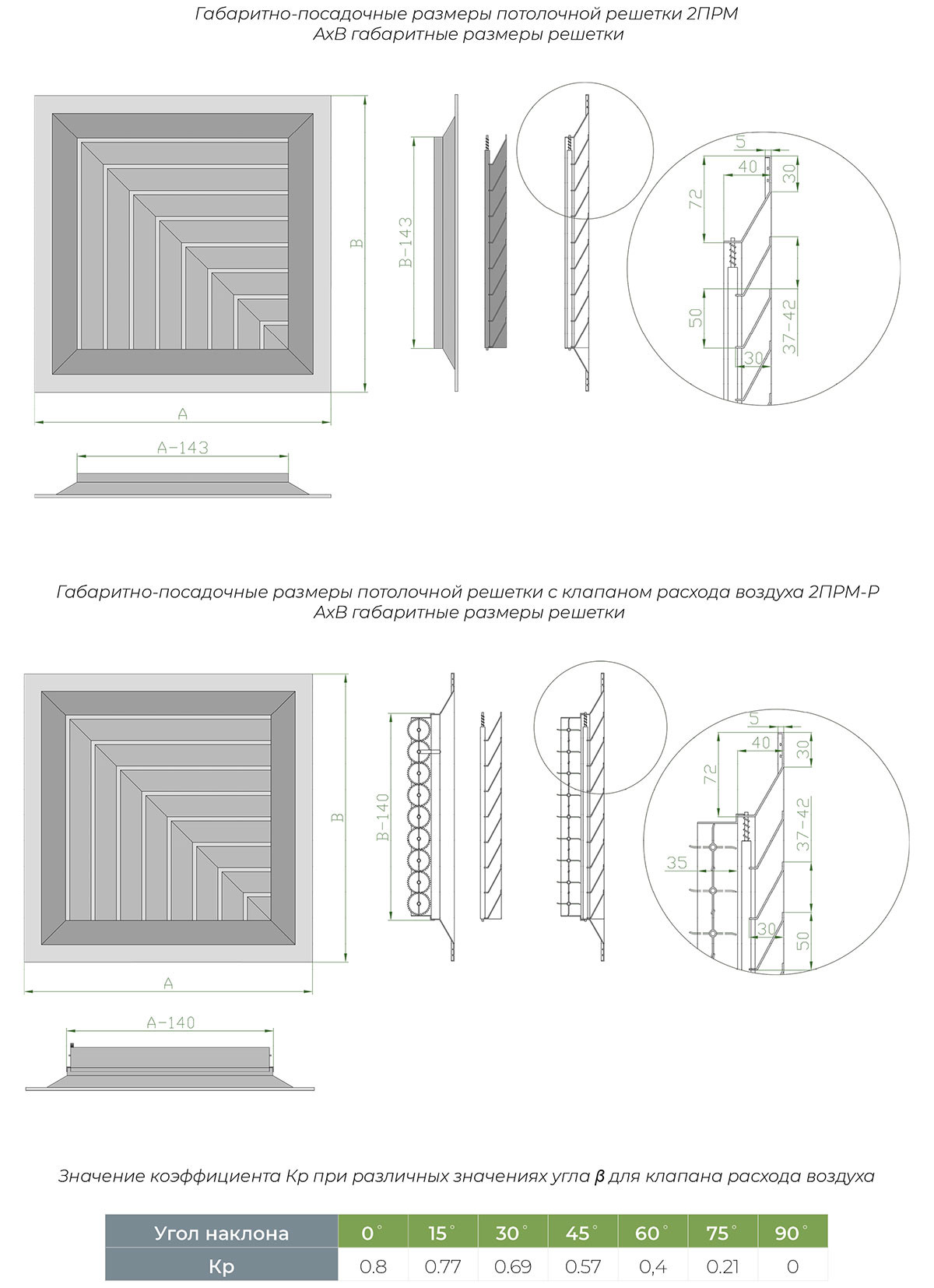

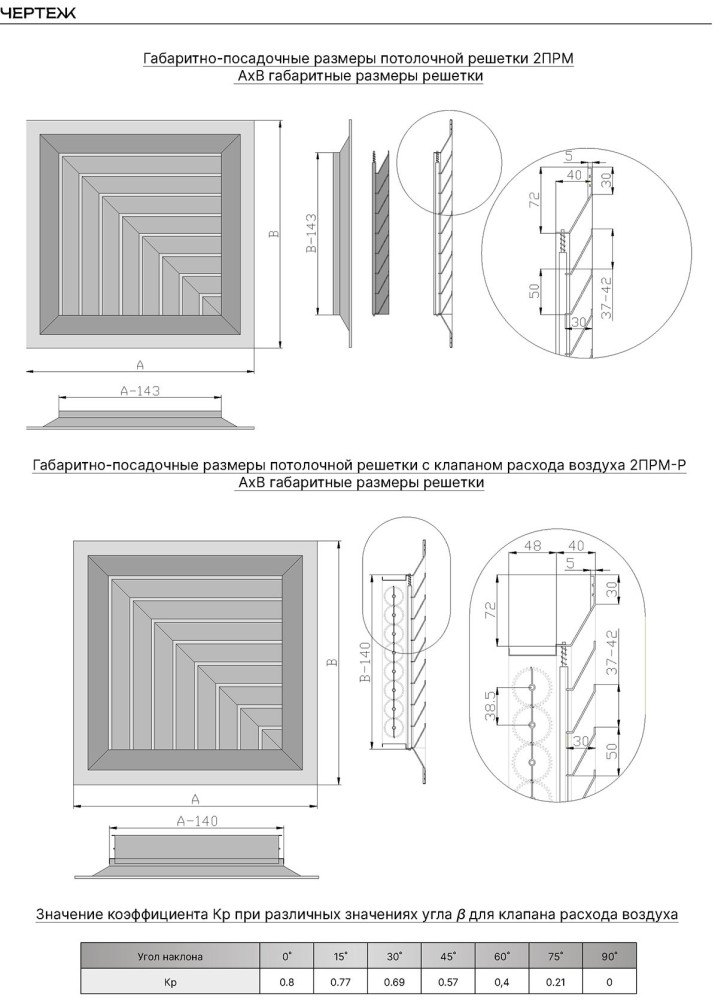

300×300 мм, 450×450 мм, 600×600 мм. Доступно изготовление нестандартных размеров от 300×300 мм до 1500×1500 мм с шагом 1 мм.

Для подключения к воздуховодам система может комплектоваться камерами статического давления (КСД или КСР) из оцинкованной стали толщиной 0,4-1,5 мм. КСР дополнительно оснащаются встроенным регулирующим устройством.

Вентиляционная потолочная решетка 2ПРМ находит применение в коммерческих и административных помещениях с системами подвесных потолков. Конструкция обеспечивает простой монтаж и обслуживание, а возможность регулировки воздушного потока позволяет создавать комфортные условия в помещении. Все элементы системы производятся в соответствии с техническими требованиями и могут быть адаптированы под конкретные условия эксплуатации.

Камеры статического давления по умолчанию поставляются без покрытия, что дает возможность выполнить их окраску в соответствии с дизайнерским решением интерьера. Регулирующий клапан (КРВ) также поставляется без покрытия и состоит из рамки с поворотными лопатками, управляемыми при помощи ручки.
