Потолочная решетка 1ПР аналог арктос

Потолочная решетка 1ПР (аналог Арктос) для систем вентиляции

Конструктивные особенности и назначение

Потолочная решетка 1ПР предназначена для равномерного распределения воздушных потоков в системах вентиляции и кондиционирования. Основная сфера применения - установка в потолки типа "Армстронг", где размеры решетки соответствуют стандартным ячейкам подвесного потолка.

Конструкция решетки включает:

• Алюминиевую раму из профиля АДЗ1 (ГОСТ 22233-2001)
• Съемное жалюзийное полотно с углом наклона 30°
• Опциональный клапан расхода воздуха (модель 1ПР-Р) для регулировки объема подачи

Решетка 1ПР - универсальное решение для организации воздухораспределения в офисных, коммерческих и административных помещениях с подвесными потолками.

Технические характеристики и комплектация

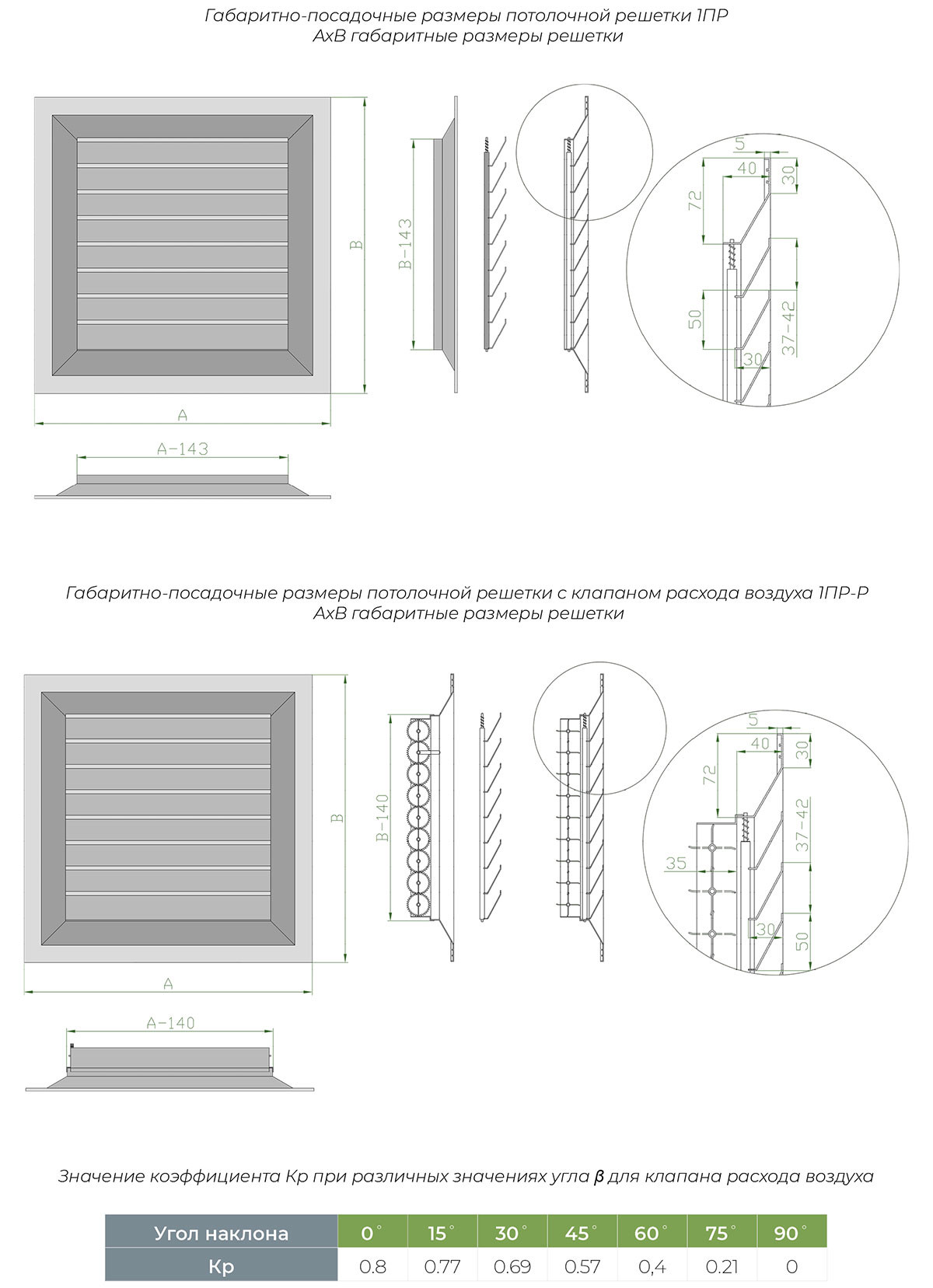

Стандартные размеры потолочных решеток соответствуют типовым решениям для потолков Армстронг:

• 300×300 мм
• 450×450 мм
• 600×600 мм

Производственные возможности:

• Изготовление нестандартных размеров с шагом 1 мм
• Минимальный размер: 300×300 мм
• Максимальный размер: 1500×1500 мм
• Порошковое покрытие стандартного цвета RAL 9016 (белый)
• Возможность окраски в другие цвета по шкале RAL

Клапан расхода воздуха (КРВ) оснащен пластиковыми комплектующими (шестеренки и втулки) и поставляется без покрытия.

Монтаж и дополнительное оборудование

Для подключения к системе воздуховодов решетки комплектуются камерами статического давления:

• КСД (камера статического давления) - базовый вариант
• КСР (камера с регулятором) - с устройством регулировки объема воздуха

Камеры изготавливаются из оцинкованной стали толщиной 0,4-1,5 мм (в зависимости от размера) и по умолчанию поставляются без покраски. Конструкция включает круглый патрубок для подключения к воздуховодам и обеспечивает равномерное распределение воздушного потока через решетку.

Особенности монтажа:

• Установка в стандартные ячейки потолков Армстронг
• Съемная конструкция жалюзи для удобства обслуживания
• Возможность регулировки воздушного потока (в версии с КРВ)
• Гибкие варианты подключения к воздуховодам через КСД/КСР
