Диффузор потолочный с клапаном 2ПРМ-Р

Диффузор потолочный с клапаном 2ПРМ-Р

Диффузор 2ПРМ-Р - профессиональное решение для эффективного распределения воздушных потоков в системах вентиляции с возможностью точной регулировки объема подачи воздуха.

Конструкция и технические параметры

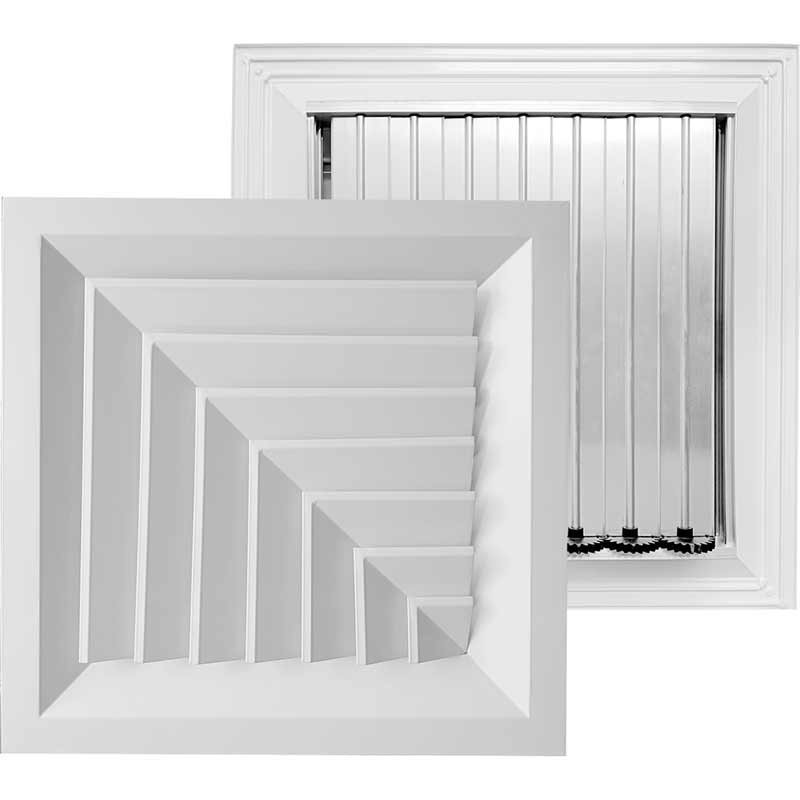

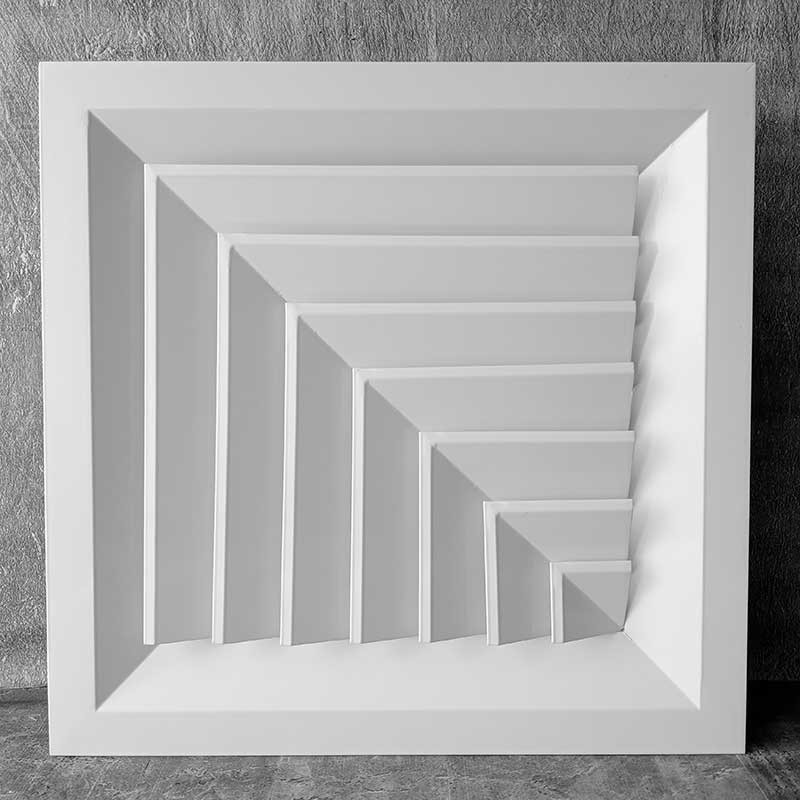

Диффузор 2ПРМ-Р представляет собой потолочную решетку с двухсторонним распределением воздушного потока и встроенным клапаном регулировки расхода воздуха (КРВ). Конструкция выполнена из алюминиевого профиля АДЗ1 по ГОСТ 22233-2018 и состоит из рамы со съемным жалюзийным полотном, установленным под углом 30° к лицевой поверхности.

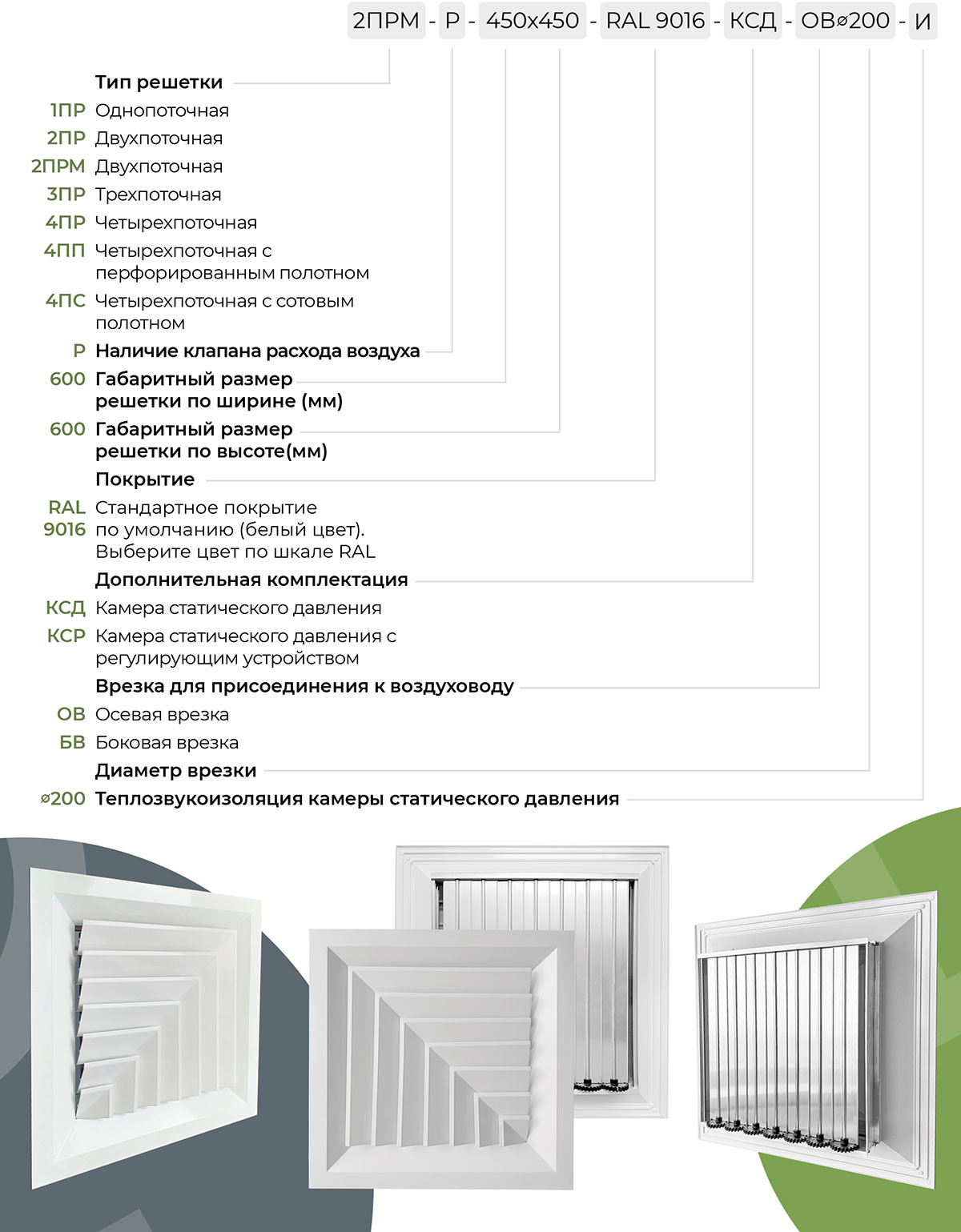

Основные технические характеристики:

• Стандартные размеры: 300×300 мм, 450×450 мм, 600×600 мм
• Диапазон размеров: от 300×300 мм до 1500×1500 мм
• Материал: алюминиевый профиль АДЗ1
• Покрытие: порошковая краска RAL 9016 (стандарт)
• Возможность изготовления нестандартных размеров с шагом 1 мм

Система регулировки воздушного потока

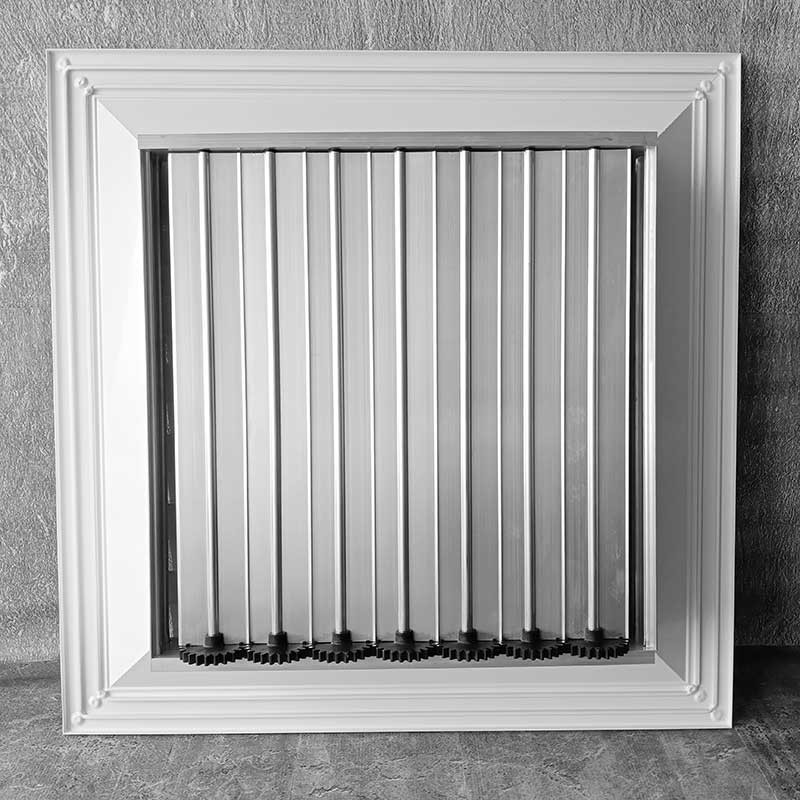

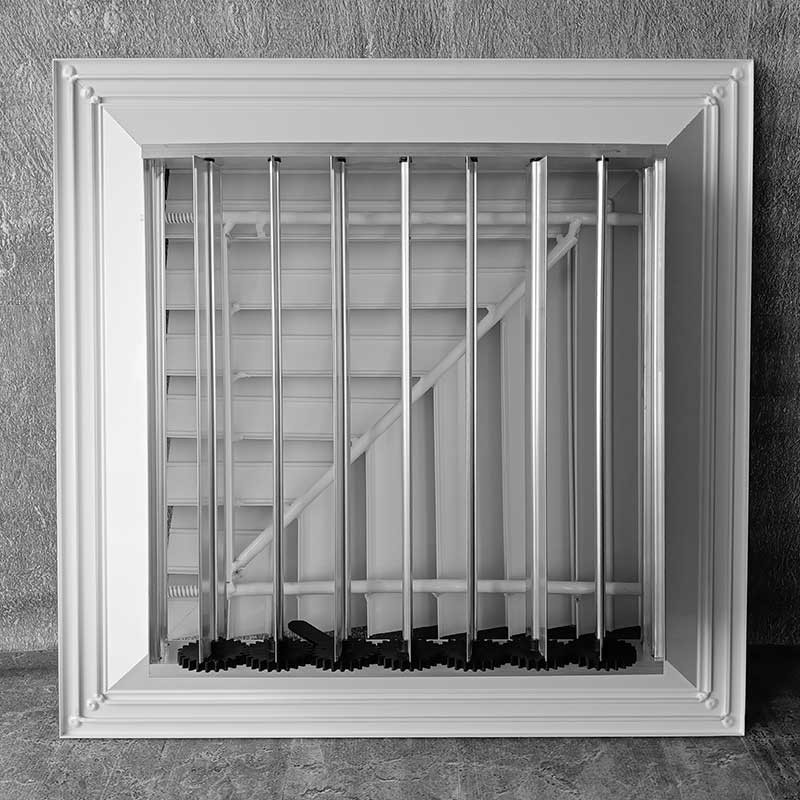

Диффузор оснащен клапаном расхода воздуха (КРВ), расположенным с тыльной стороны. Клапан представляет собой рамку с регулируемыми лопатками, положение которых изменяется при помощи ручки. Механизм регулировки включает пластиковые шестеренки и втулки для плавного изменения площади свободного сечения.

Особенности регулировки:

• Плавное изменение объема подаваемого воздуха
• Фиксированные положения лопаток клапана
• Возможность полного перекрытия воздушного потока
• КРВ поставляется без покрытия (окраска по запросу)

Подключение к вентиляционной системе

Для подключения к воздуховодам диффузор комплектуется камерой статического давления (КСД или КСР). Камеры изготавливаются из оцинкованной стали толщиной 0,4-1,5 мм и обеспечивают равномерное распределение воздушного потока через сечение решетки.

Варианты камер статического давления:

• КСД - базовая версия с круглым патрубком
• КСР - версия с регулятором объема воздуха
• По умолчанию поставляются без покрытия

Монтаж и область применения

Диффузор 2ПРМ-Р предназначен для монтажа в подвесные потолки типа "Армстронг". Съемная конструкция жалюзийного полотна значительно упрощает процесс установки и обслуживания. Решетка оптимально подходит для использования в офисных, административных и коммерческих помещениях.

Благодаря двухстороннему распределению воздуха и возможности точной регулировки объема подачи, диффузор 2ПРМ-Р обеспечивает эффективный воздухообмен при сохранении комфортных условий в обслуживаемом помещении. Возможность выбора цвета покрытия позволяет гармонично интегрировать устройство в любой интерьер.
