Перфорированный потолочный диффузор 4ПП

Перфорированный потолочный диффузор 4ПП для систем вентиляции

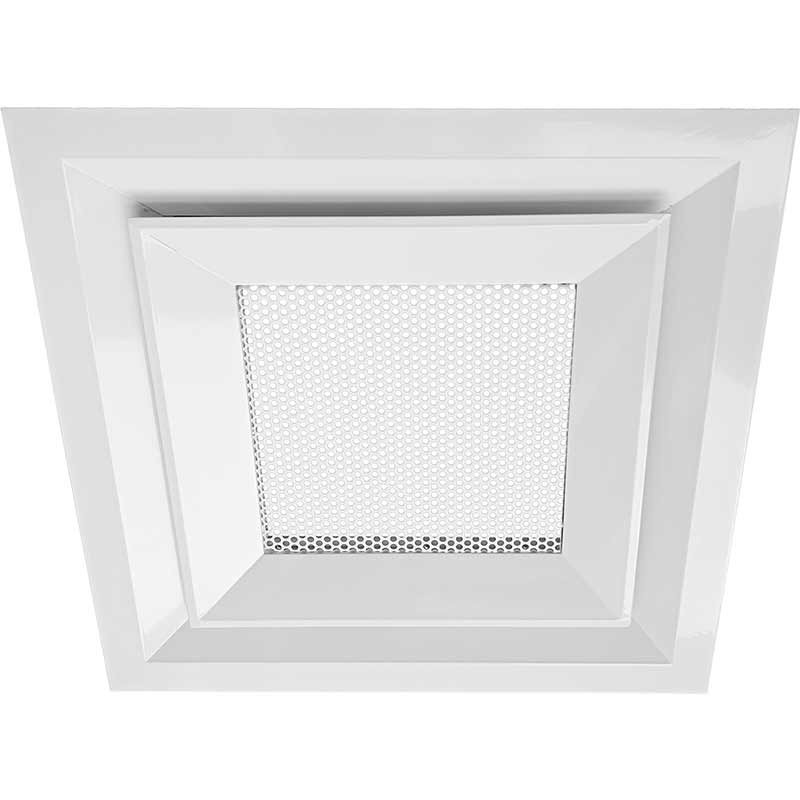

Диффузор 4ПП представляет собой современное решение для равномерного распределения воздушных потоков в системах вентиляции и кондиционирования. Конструкция специально разработана для монтажа в подвесные потолки типа Армстронг, обеспечивая эффективный воздухообмен и эстетичный внешний вид.

Конструктивные особенности и комплектация

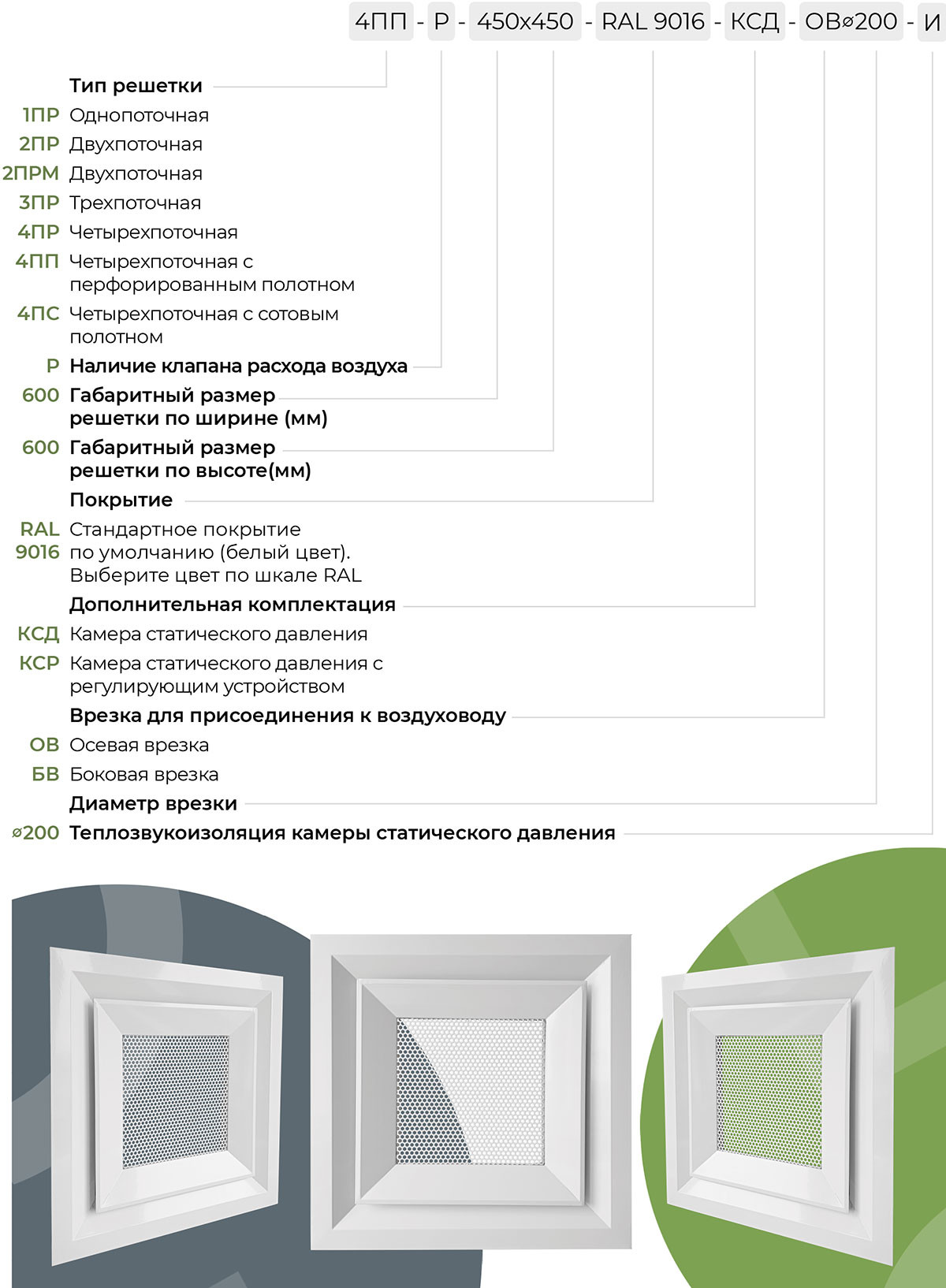

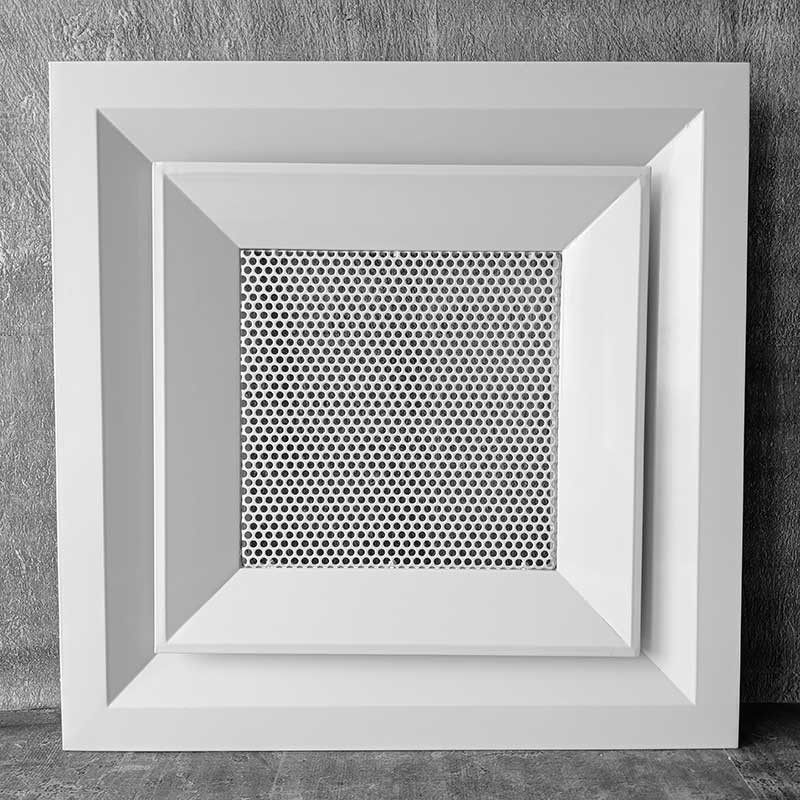

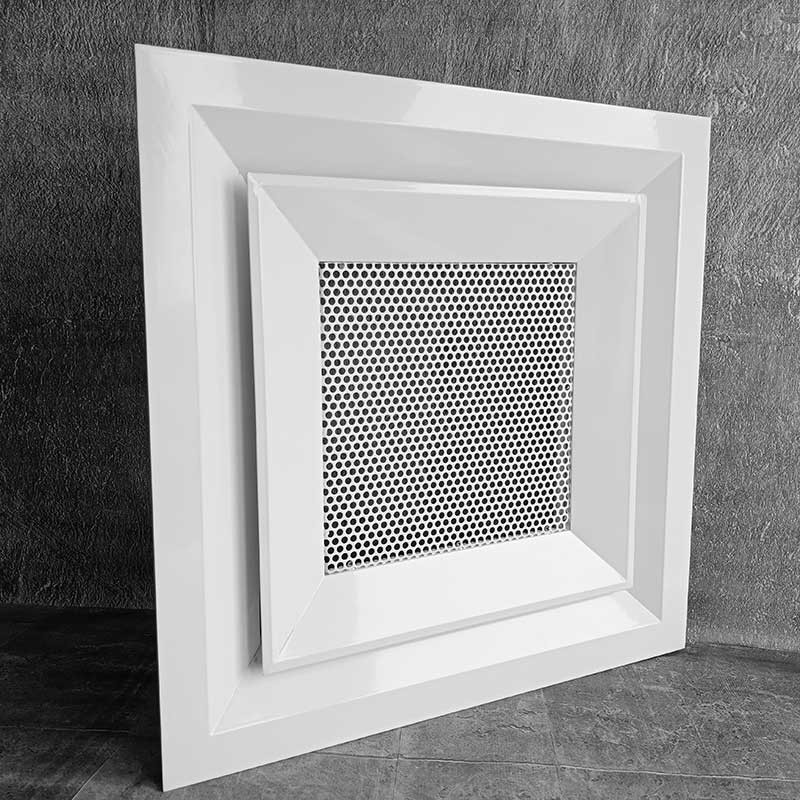

Диффузор состоит из алюминиевой рамки и съемного центрального полотна, сочетающего жалюзи с наклоном 30° и перфорированный лист. Конструкция может комплектоваться клапаном расхода воздуха (модель 4ПП-Р) для регулировки объема подачи воздуха.

Технические характеристики:

• Материал: алюминиевый профиль АДЗ1 (ГОСТ 22233-2001)
• Угол наклона жалюзи: 30°
• Тип распределения воздуха: четырехстороннее
• Покрытие: полиэфирная порошковая краска (RAL 9016 стандарт)

Размерные параметры и монтажные решения

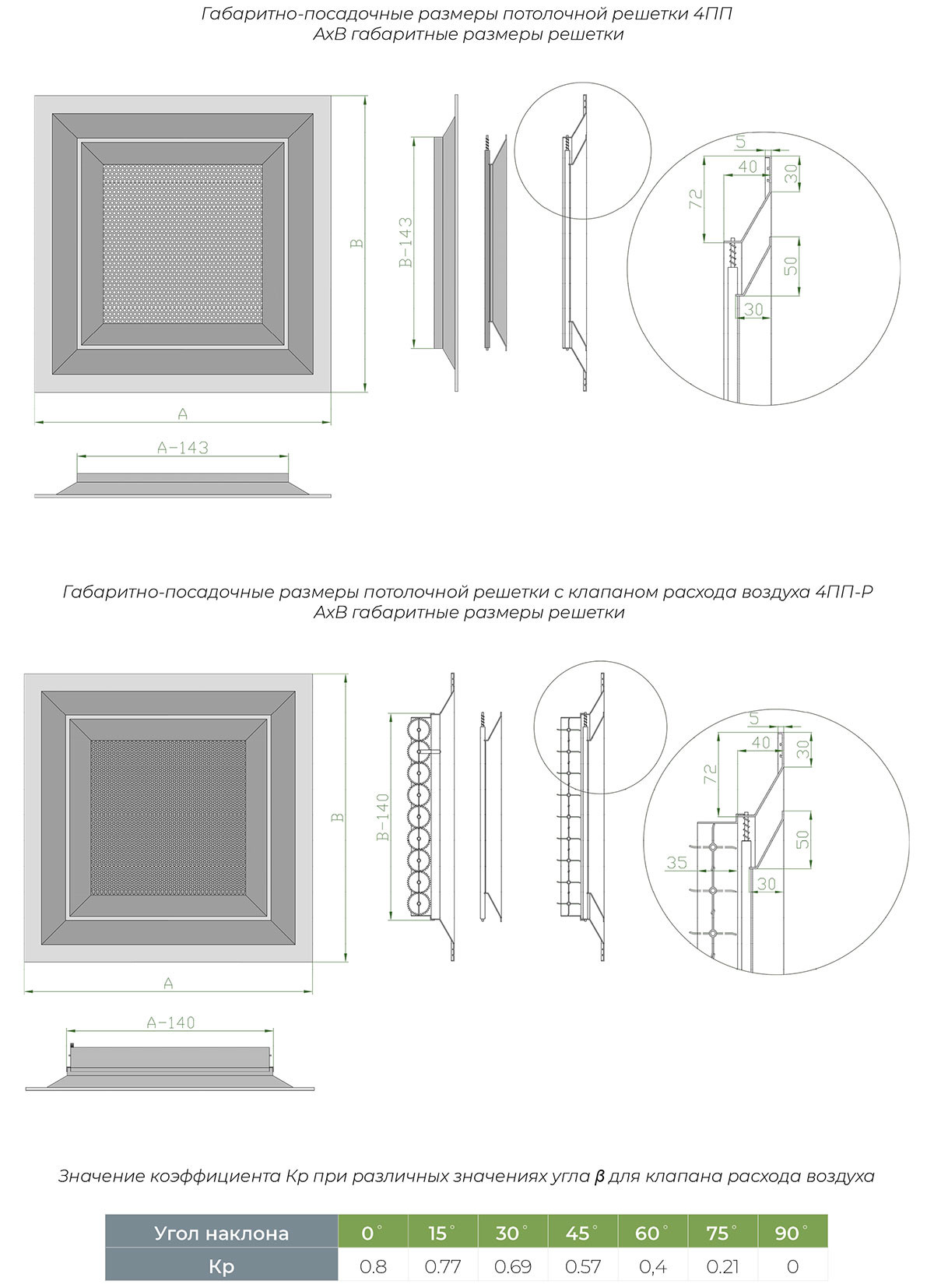

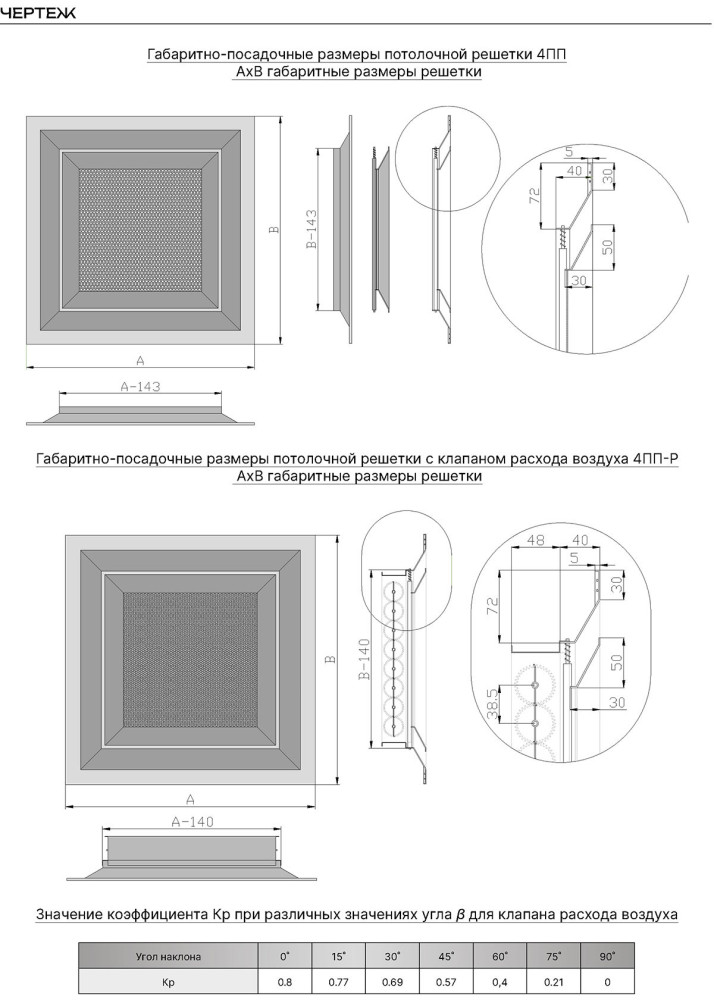

Диффузор производится в стандартных размерах, соответствующих ячейкам потолков Армстронг, а также может быть изготовлен по индивидуальным параметрам с шагом 1 мм.

Диффузор 4ПП сочетает функциональность воздухораспределительного устройства с возможностью точной регулировки воздушного потока, что делает его универсальным решением для современных систем вентиляции.

Дополнительное оборудование и варианты подключения

Для подключения к системе воздуховодов диффузор может комплектоваться камерой статического давления (КСД или КСР), обеспечивающей равномерное распределение воздушных масс.

Особенности камер статического давления:

• Материал: оцинкованная сталь 0,4-1,5 мм
• Типы: КСД (базовая) и КСР (с регулятором)
• Патрубок: круглый для подключения к воздуховоду
• Поставка: без покраски (стандарт)

Конструкция диффузора 4ПП разработана с учетом требований к современным системам вентиляции. Съемное центральное полотно значительно упрощает процесс монтажа и обслуживания, позволяя быстро получить доступ к внутренним коммуникациям. Четырехстороннее распределение воздуха обеспечивает равномерный воздухообмен во всем объеме помещения, предотвращая образование зон с застойным воздухом.

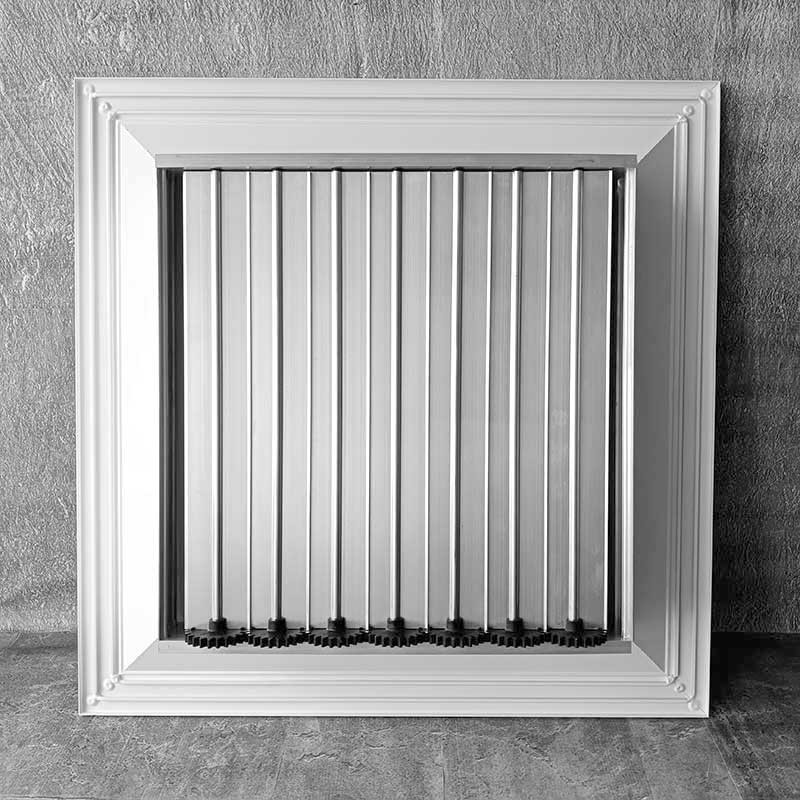

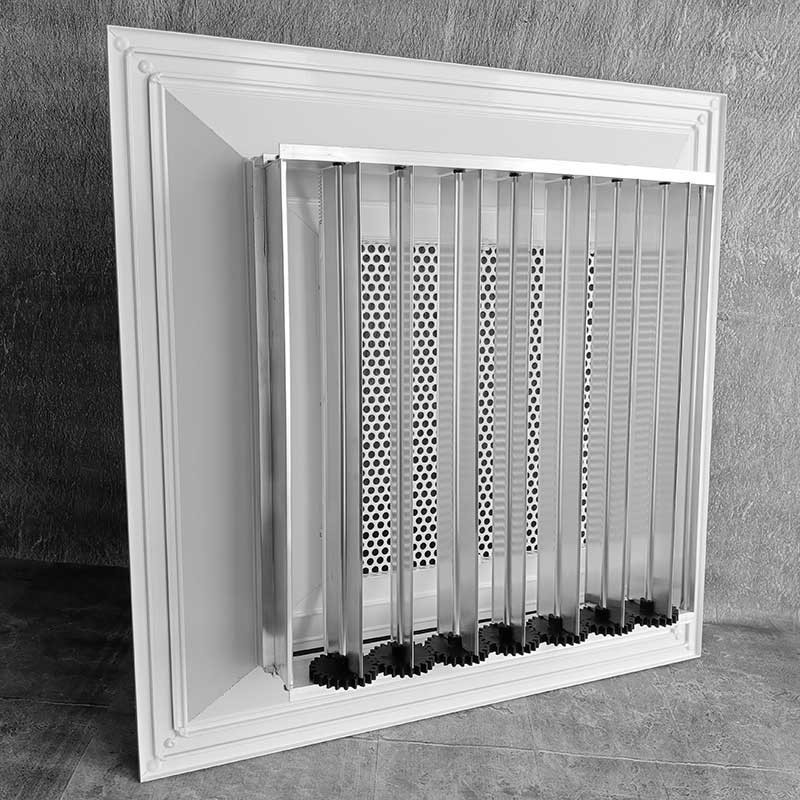

Клапан расхода воздуха в модели 4ПП-Р оснащен пластиковыми шестернями и втулками, обеспечивающими плавную регулировку положения лопаток. Это позволяет точно настраивать объем подаваемого воздуха в зависимости от текущих потребностей помещения. Механизм регулировки отличается надежностью и долговечностью даже при интенсивной эксплуатации.

Основные области применения диффузора 4ПП:

• Офисные помещения с потолками типа Армстронг
• Торговые центры и выставочные залы
• Образовательные учреждения
• Медицинские организации
• Гостиницы и бизнес-центры

Стандартные размеры диффузора (300×300 мм, 450×450 мм, 600×600 мм) оптимально подходят для большинства типовых решений с потолками Армстронг. При этом возможность изготовления нестандартных размеров вплоть до 1500×1500 мм позволяет использовать диффузор в помещениях с особыми требованиями к воздухораспределению.

Камеры статического давления, предлагаемые в качестве дополнительного оборудования, изготавливаются из оцинкованной стали различной толщины в зависимости от размеров и пожеланий заказчика. Модель КСР с встроенным регулятором особенно востребована в системах, где требуется точный контроль параметров воздушного потока. Круглый патрубок обеспечивает удобное подключение к стандартным воздуховодам.

Алюминиевый профиль, используемый в производстве диффузора, сочетает легкость с высокой прочностью, что особенно важно для потолочных конструкций. Порошковое покрытие не только придает изделию эстетичный внешний вид, но и обеспечивает дополнительную защиту от коррозии. Возможность выбора цвета из палитры RAL позволяет идеально вписать диффузор в любой интерьер.
