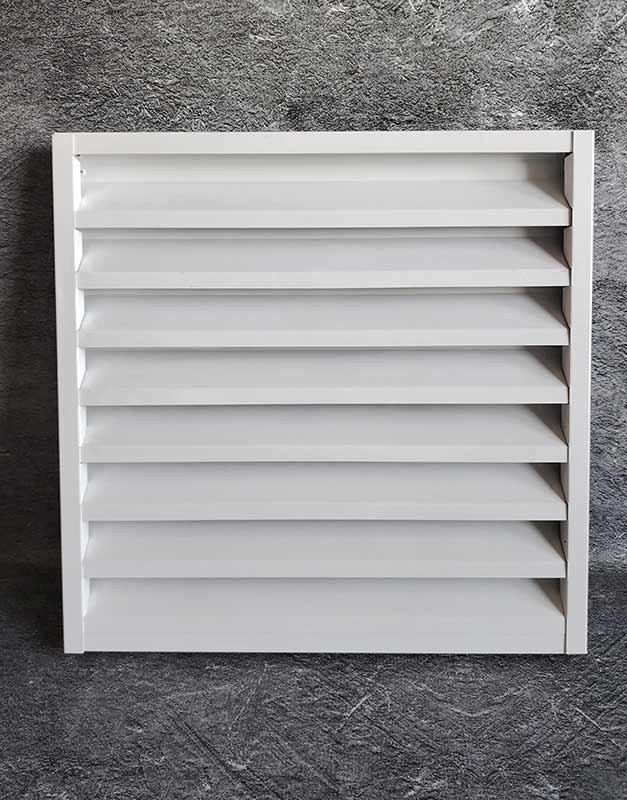

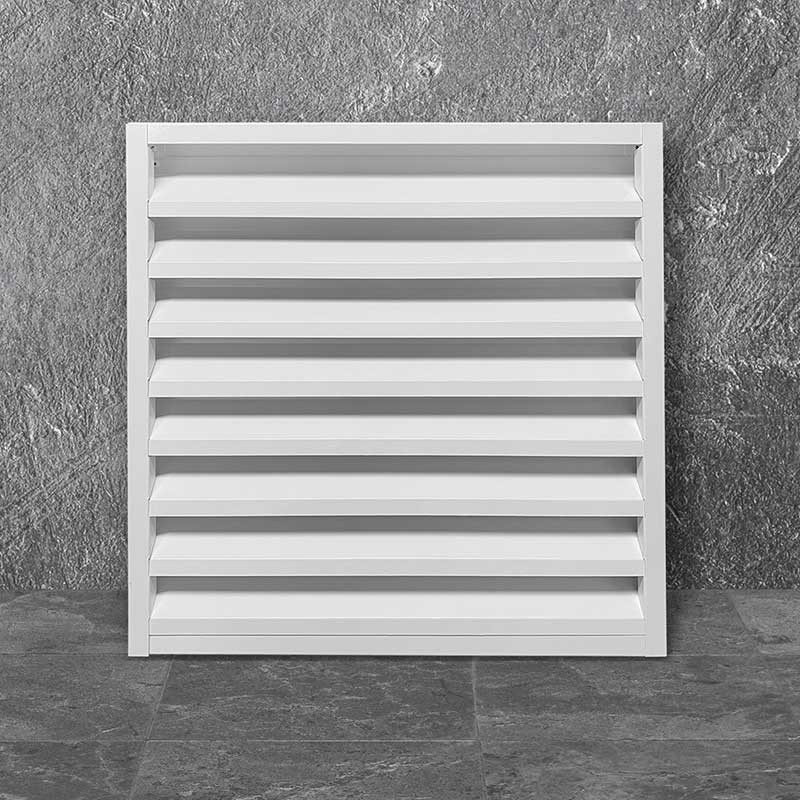

Накладная решетка стальная ВРН-НС

Нет отзывов

Артикул: 57

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

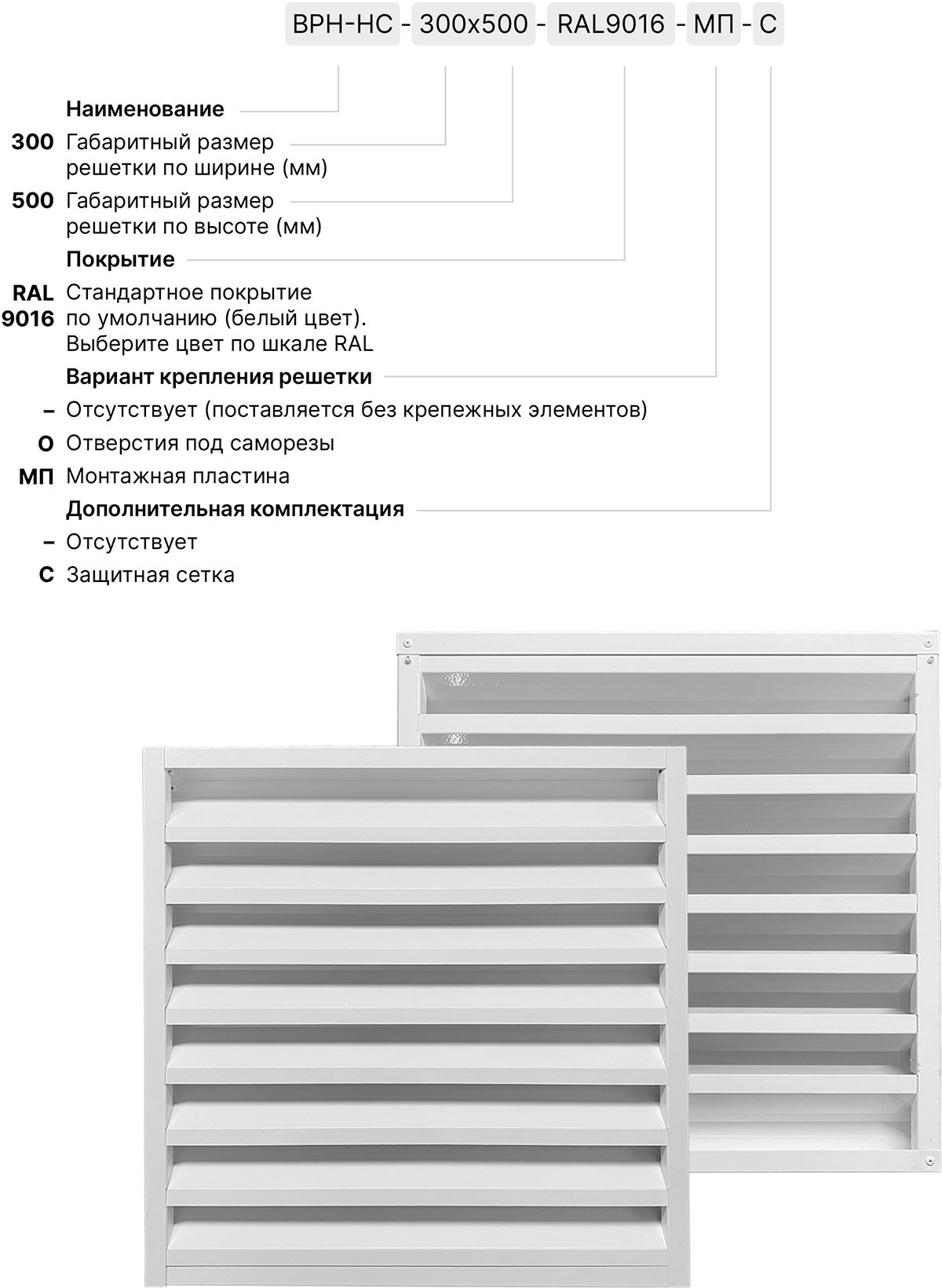

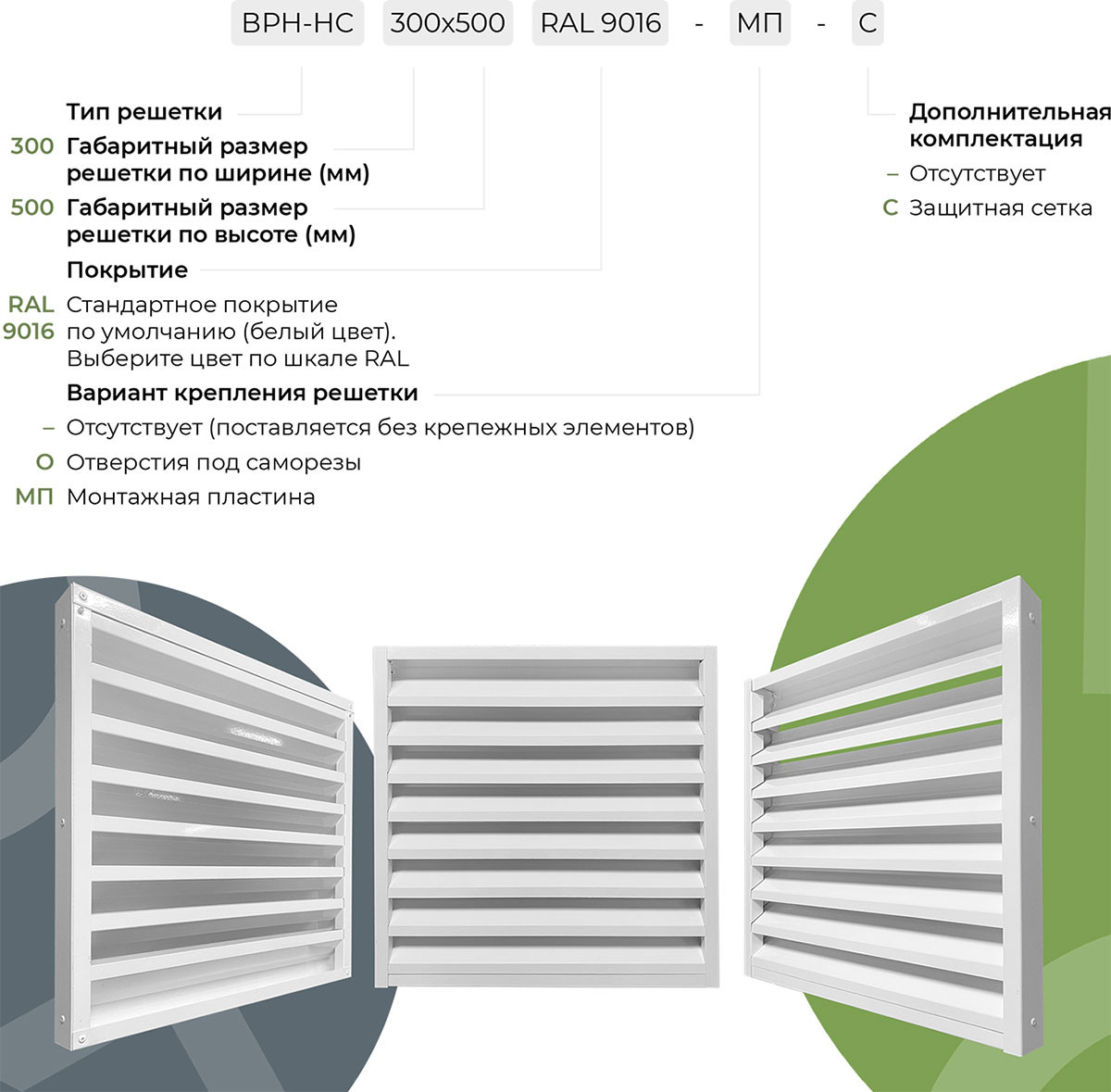

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАКЛАДНОЙ МОНТАЖ)

Отверстия под саморезы

Решетка накладывается на проем и тем самым перекрывает его по всему периметру. В этом случае решетка должна быть больше размера проема. Крепление производится с помощью саморезов через лицевую рамку решетки. При таком варианте крепления решетка будет выступать за плоскость стены на размер равный толщине (глубине) решетки.

МП

МОНТАЖНАЯ ПЛАСТИНА

Монтажная пластина

Монтаж с помощью монтажной пластины предусматривает 2 варианта крепления:

1. Утопленный монтаж. Решетка утапливается внутри строительного проема , таким образом, что лицевая часть решетки находится на одной плоскости со стеной. Крепление решетки в таком случае производится также с помощью саморезов через внутреннюю рамку решетку в торец строительного проёма или через лицевую рамку решетки в заранее установленные в проёме закладные крепежные детали.

2. Скрытый накладной монтаж. Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединение (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Комплектация:

СЕТКА

Сетка ромбовидная 10х10

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — На фасад

Материал — Оцинкованная сталь

КЖС — 0.48

Размеры Накладная решетка стальная ВРН-НС

Дополнительно

406

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

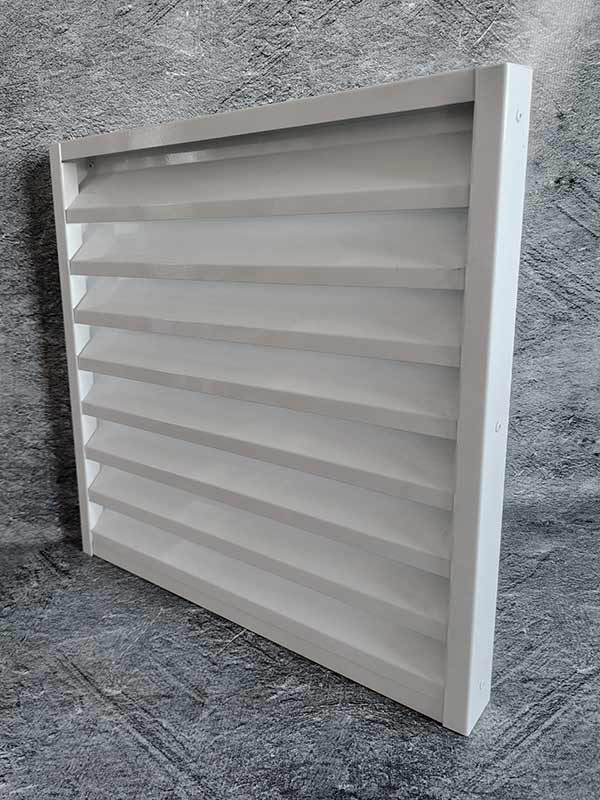

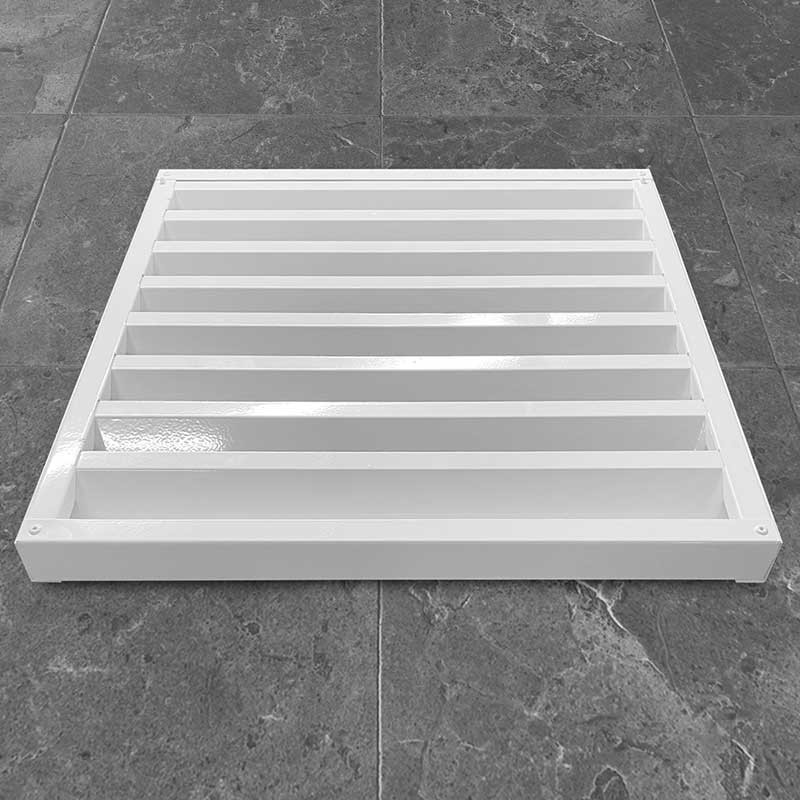

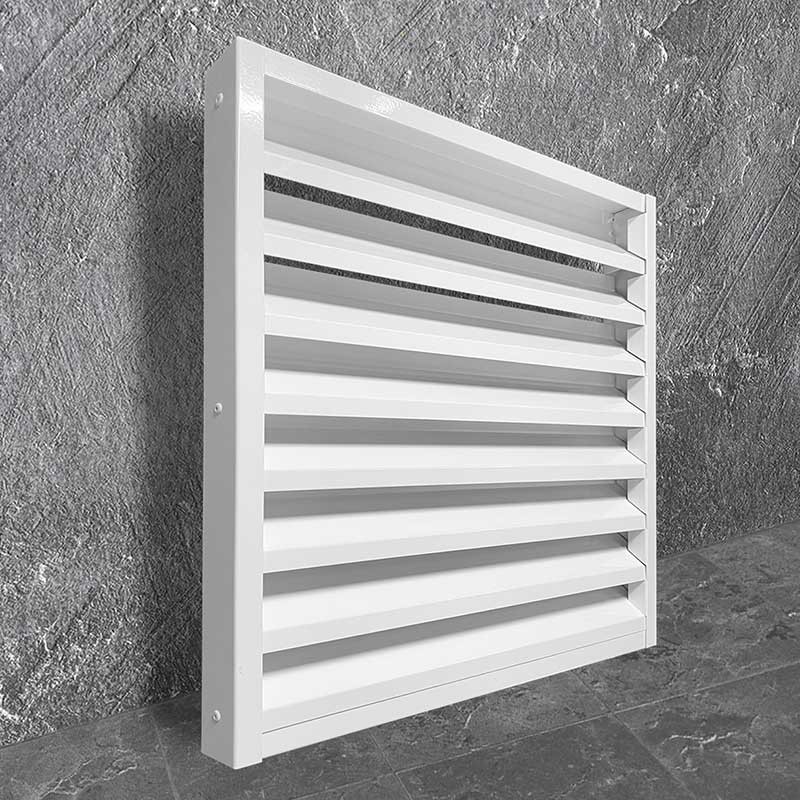

Накладная решетка стальная ВРН-НС для систем вентиляции

Накладная решетка ВРН-НС представляет собой современное решение для организации принудительной вентиляции в различных типах зданий. Конструкция изделия разработана для монтажа непосредственно на проем или полного утопления в него, что обеспечивает гибкость при установке.

Особенности конструкции ВРН-НС

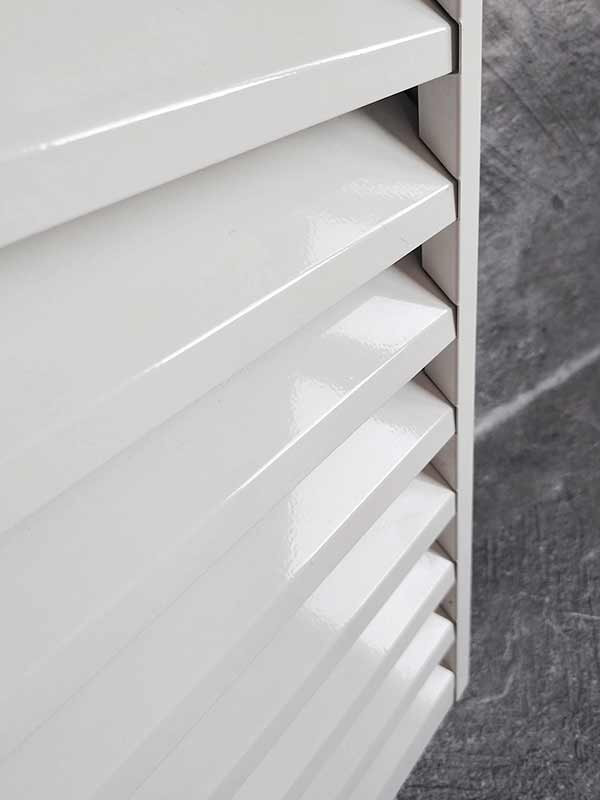

Основное отличие решетки ВРН-НС от модели ВРН-С заключается в накладном типе исполнения без внешнего фланца. Изделие состоит из прочной рамки и Z-образных ламелей, обеспечивающих эффективное распределение воздушных потоков.

Ключевые характеристики конструкции:

Тип монтажа: накладной или утопленный
Материал: оцинкованная сталь 0,8 мм
Форма ламелей: Z-образная

Производственные возможности

Решетка ВРН-НС изготавливается с высокой точностью (до 1 мм) в любых размерах по ширине и высоте. Производство возможно как в виде цельной конструкции, так и сборной для больших вентиляционных шахт.

Варианты исполнения:

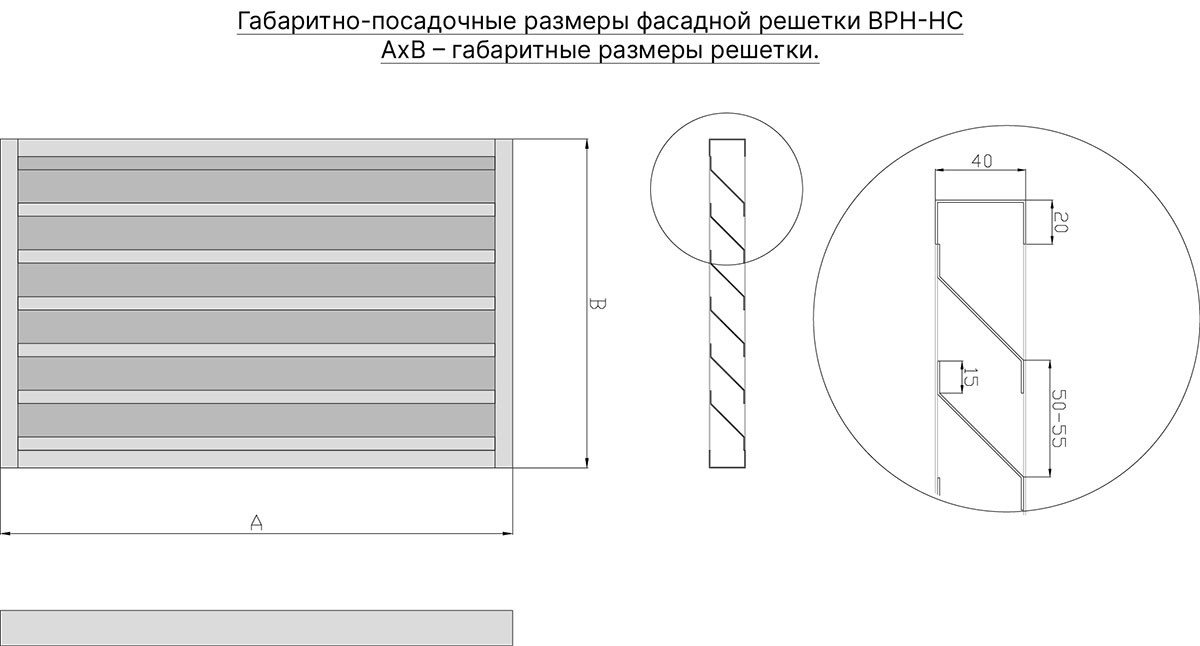

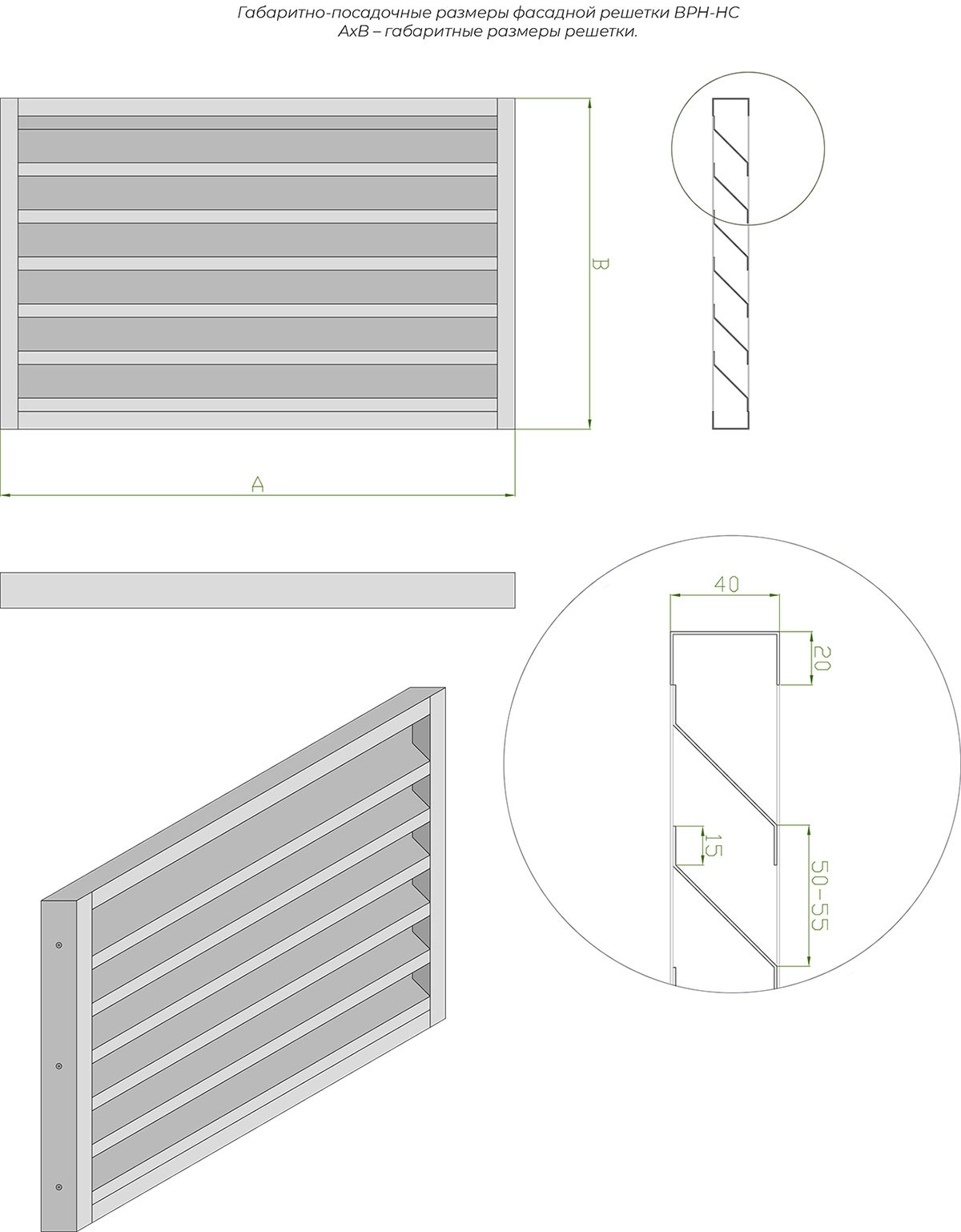

Стандартные размеры по чертежам
Индивидуальные параметры по запросу
Цельные и сборные конструкции

Решетка ВРН-НС сочетает в себе функциональность вентиляционного оборудования и аккуратный внешний вид, что делает ее универсальным решением для различных типов зданий.

Цветовые решения и покрытие

Изделие производится из оцинкованного металлопроката с порошковым покрытием. Стандартный цвет - белый (RAL 9016), доступна окраска в любой цвет по шкале RAL по выбору заказчика.

Области применения накладной решетки:

Жилые комплексы и офисные здания
Производственные помещения
Торговые центры и общественные учреждения

Благодаря возможности индивидуального изготовления и различным вариантам монтажа, решетка ВРН-НС может быть адаптирована под конкретные требования объекта, обеспечивая эффективную вентиляцию и эстетичный внешний вид.

Характеристики

Место применения

На фасад
Материал

Оцинкованная сталь
КЖС

0.48
