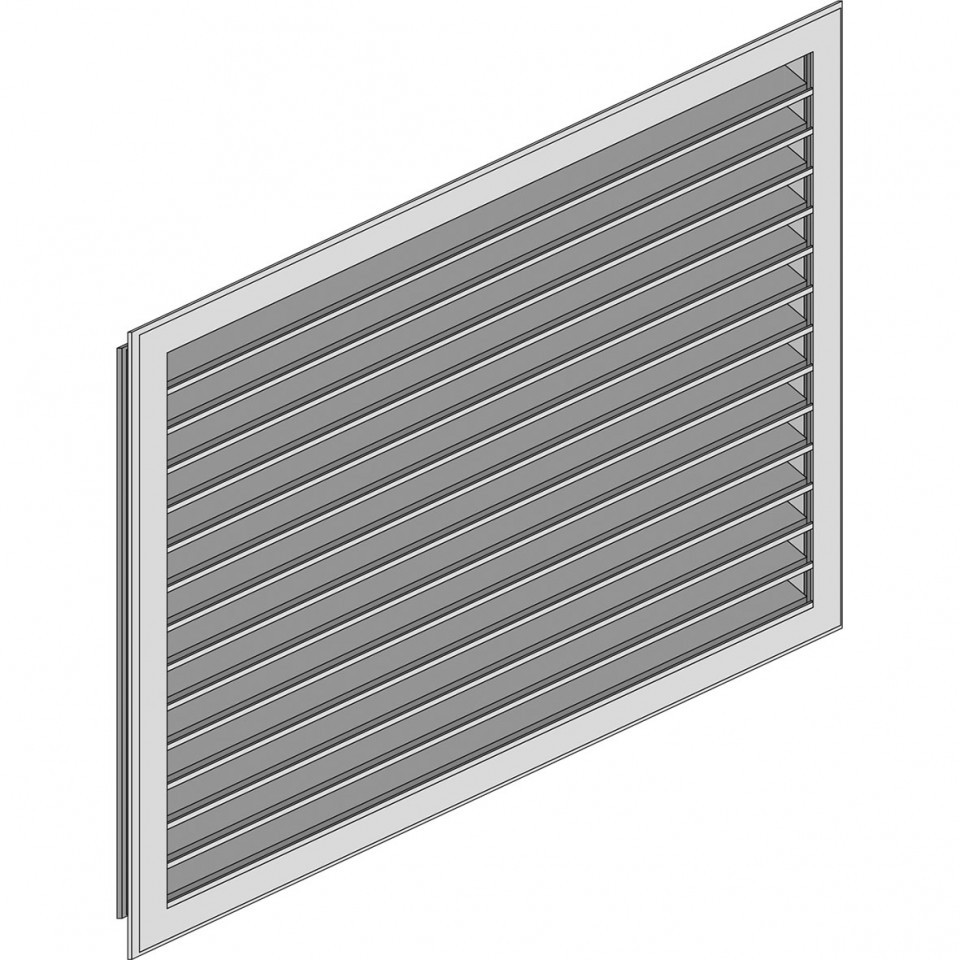

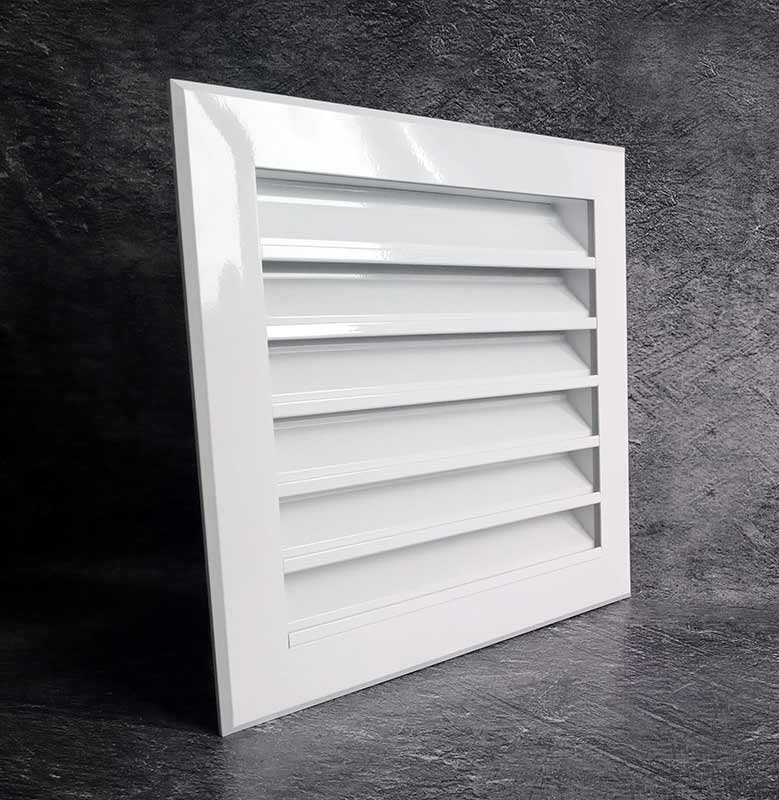

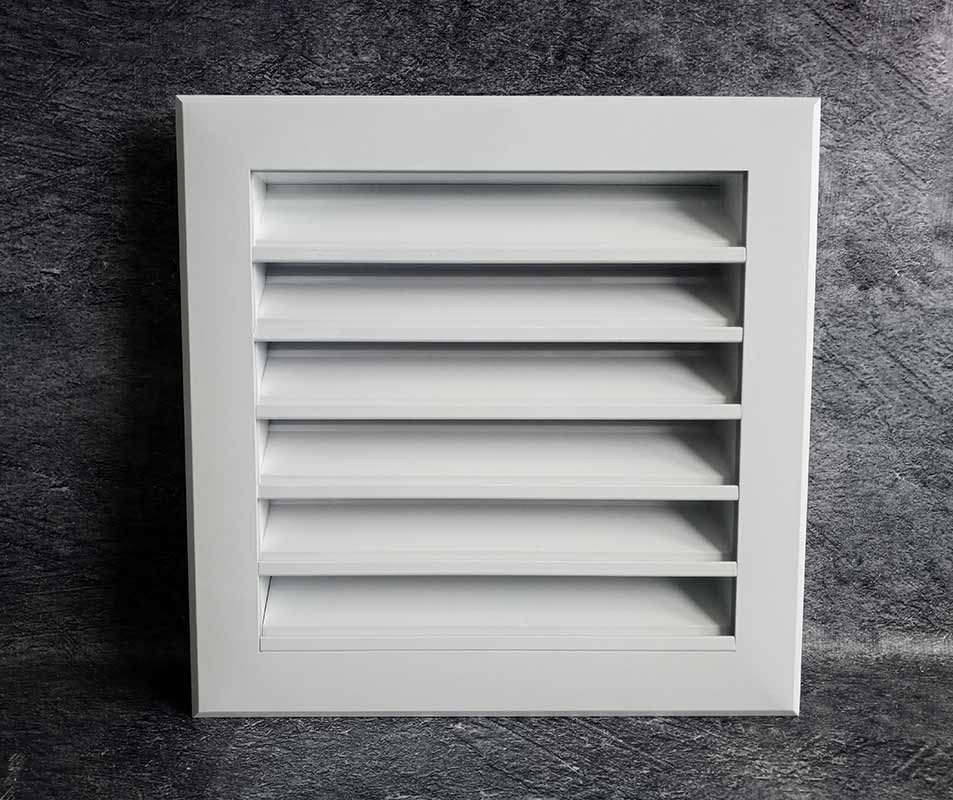

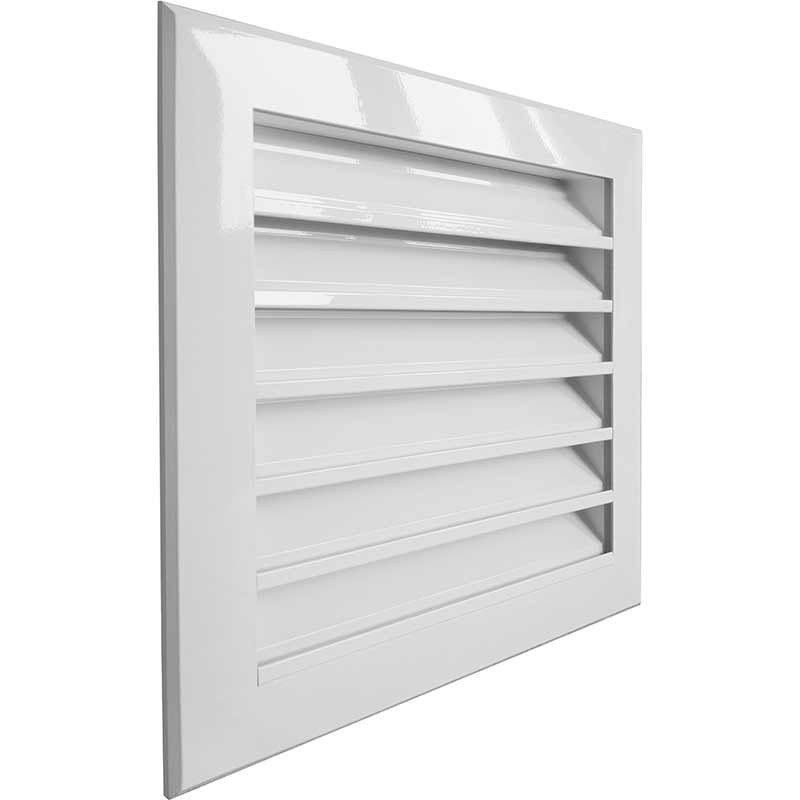

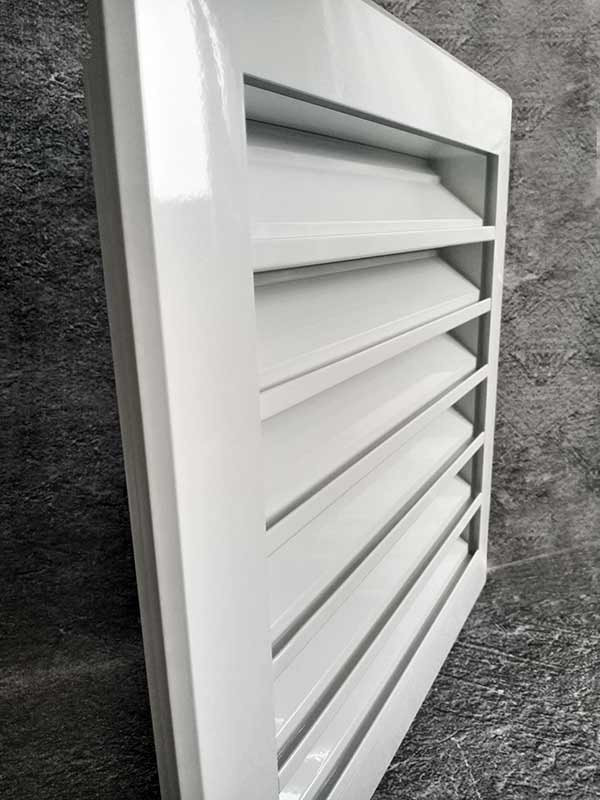

Наружная жалюзийная решетка НР50

Наружная жалюзийная решетка НР50 для систем вентиляции и кондиционирования

Решетка НР50 представляет собой усиленную конструкцию, разработанную для эксплуатации в системах приточно-вытяжной вентиляции и кондиционирования воздуха. Ее прочная конструкция обеспечивает надежную защиту вентиляционных каналов при сохранении высокой пропускной способности воздушных потоков.

Конструктивные особенности решетки НР50

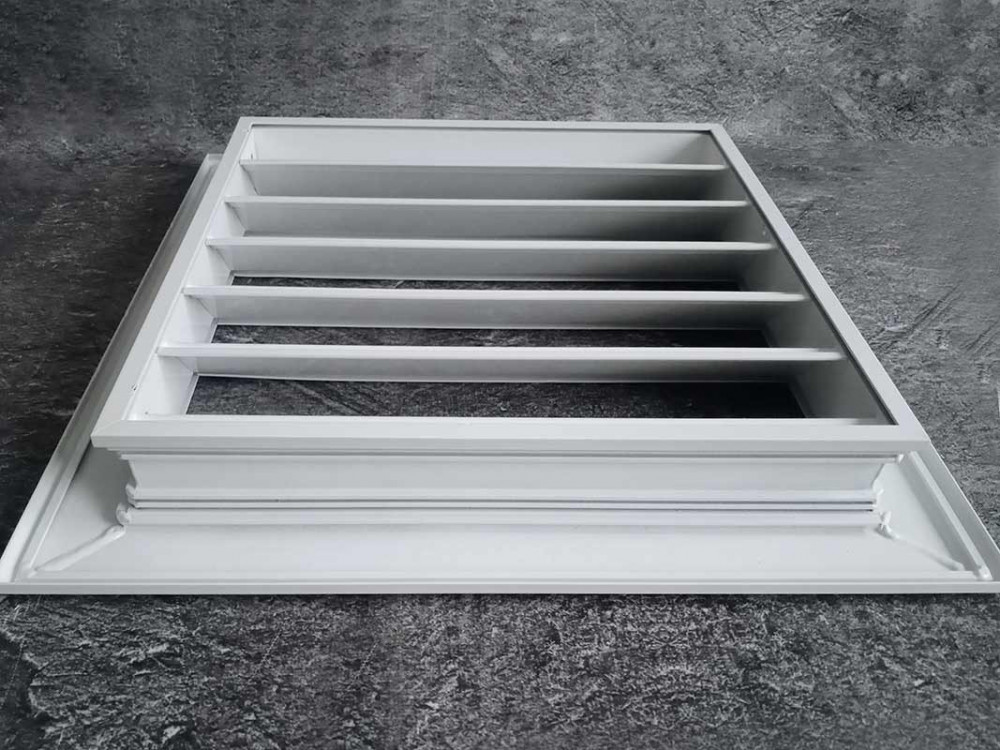

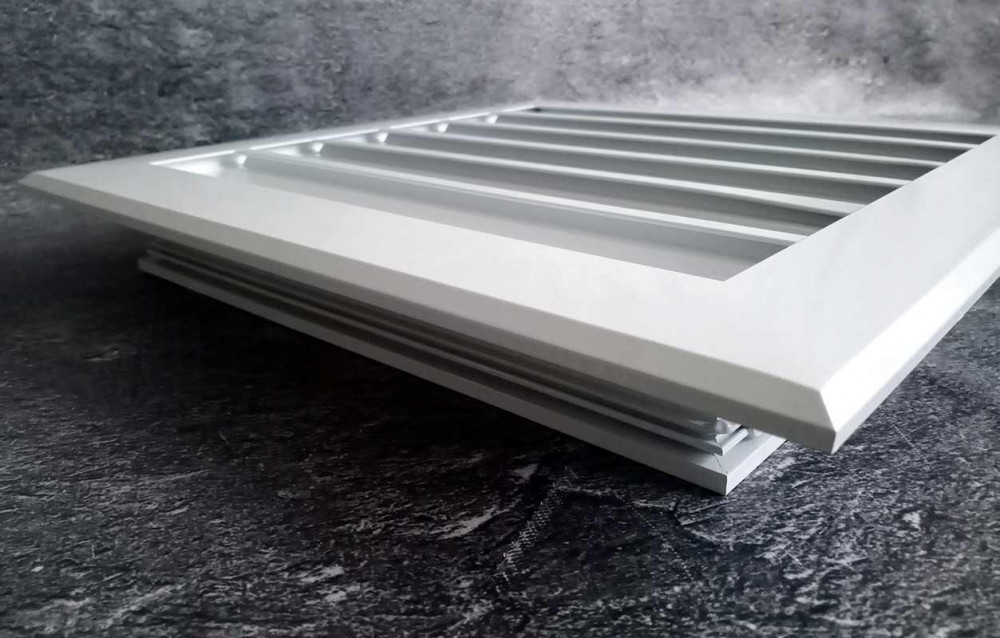

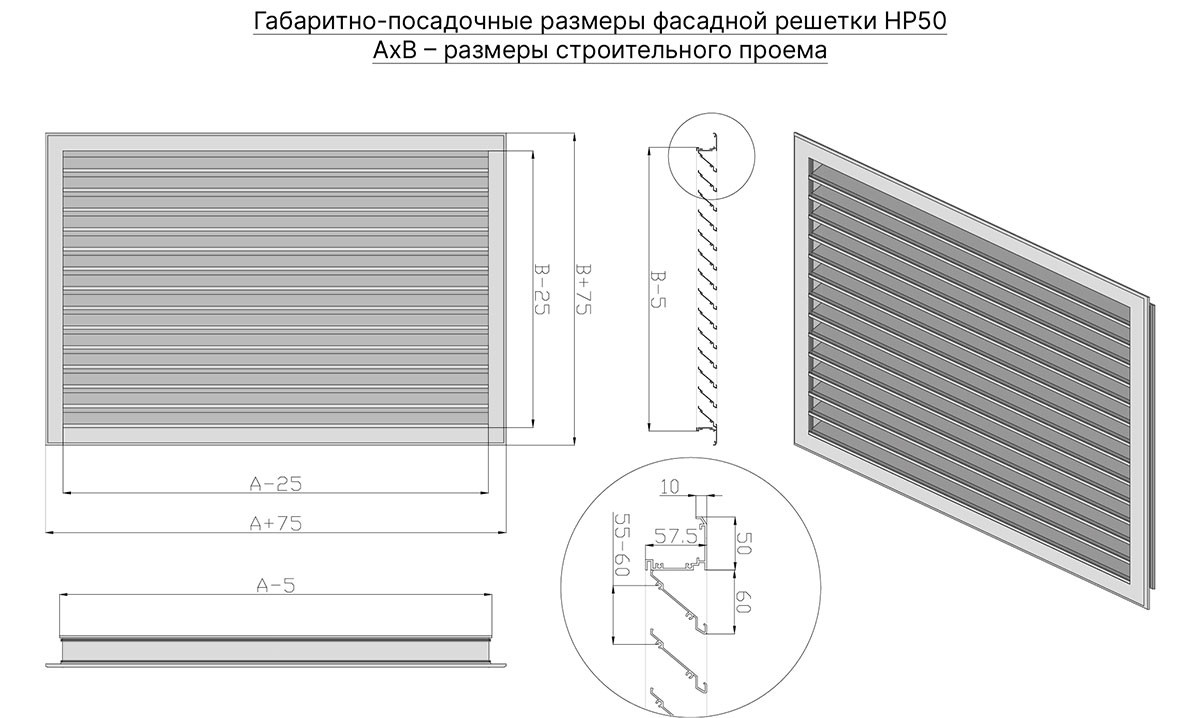

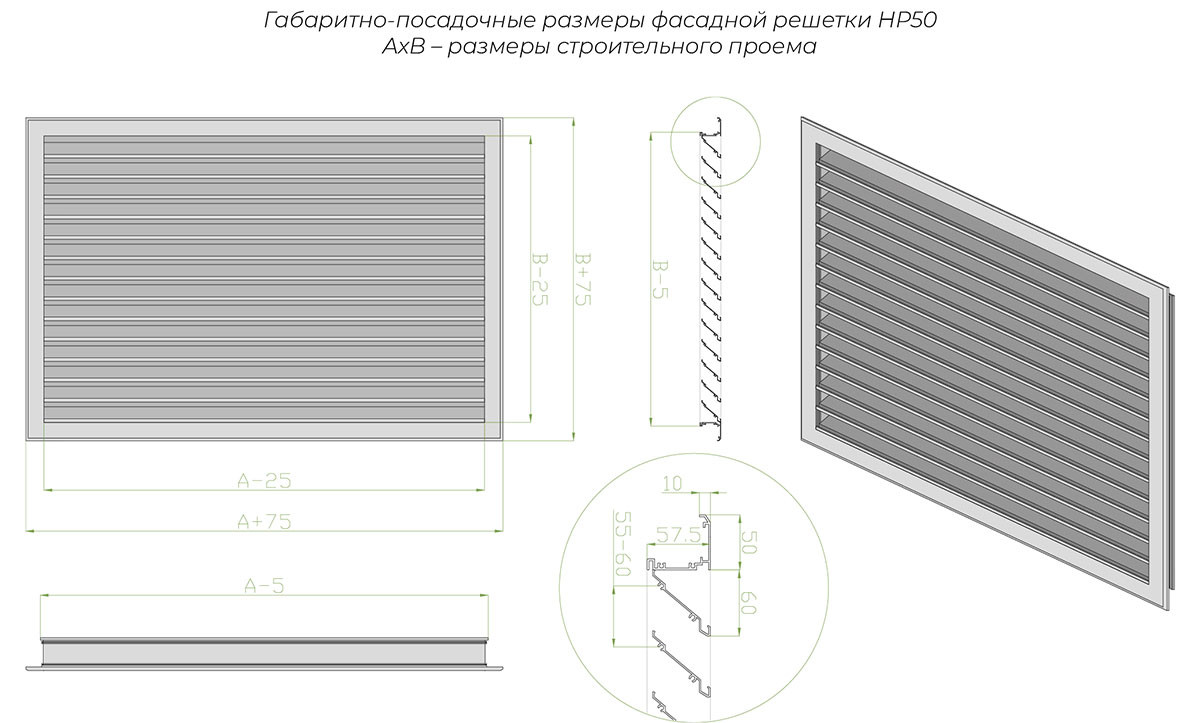

Основу решетки составляет рама из усиленного уголка глубиной 57,5 мм с жестко закрепленными ламелями. Особенностью конструкции является специальный "отлив" на верхней полке, предотвращающий попадание атмосферных осадков внутрь вентиляционной системы.

Технические параметры конструкции:

• Глубина рамы: 57,5 мм
• Максимальная скорость воздушного потока: до 15 м/с
• Рекомендуемое рабочее сечение: до 5 м²
• Материал профиля: алюминиевый сплав АДЗ1 по ГОСТ 22233-2018

Области применения и монтажные решения

Решетка НР50 оптимально подходит для установки в крупные проемы и воздуховоды, где требуются конструкции с увеличенным коэффициентом живого сечения. При ширине проема более 1200 мм изделие комплектуется вертикальной перемычкой для предотвращения провисания ламелей.

Варианты форм исполнения:

• Прямоугольная
• Круглая
• Трапециевидная

Решетка НР50 сочетает в себе высокую прочность конструкции и эффективную защиту от атмосферных воздействий, что делает ее идеальным решением для наружного монтажа вентиляционных систем.

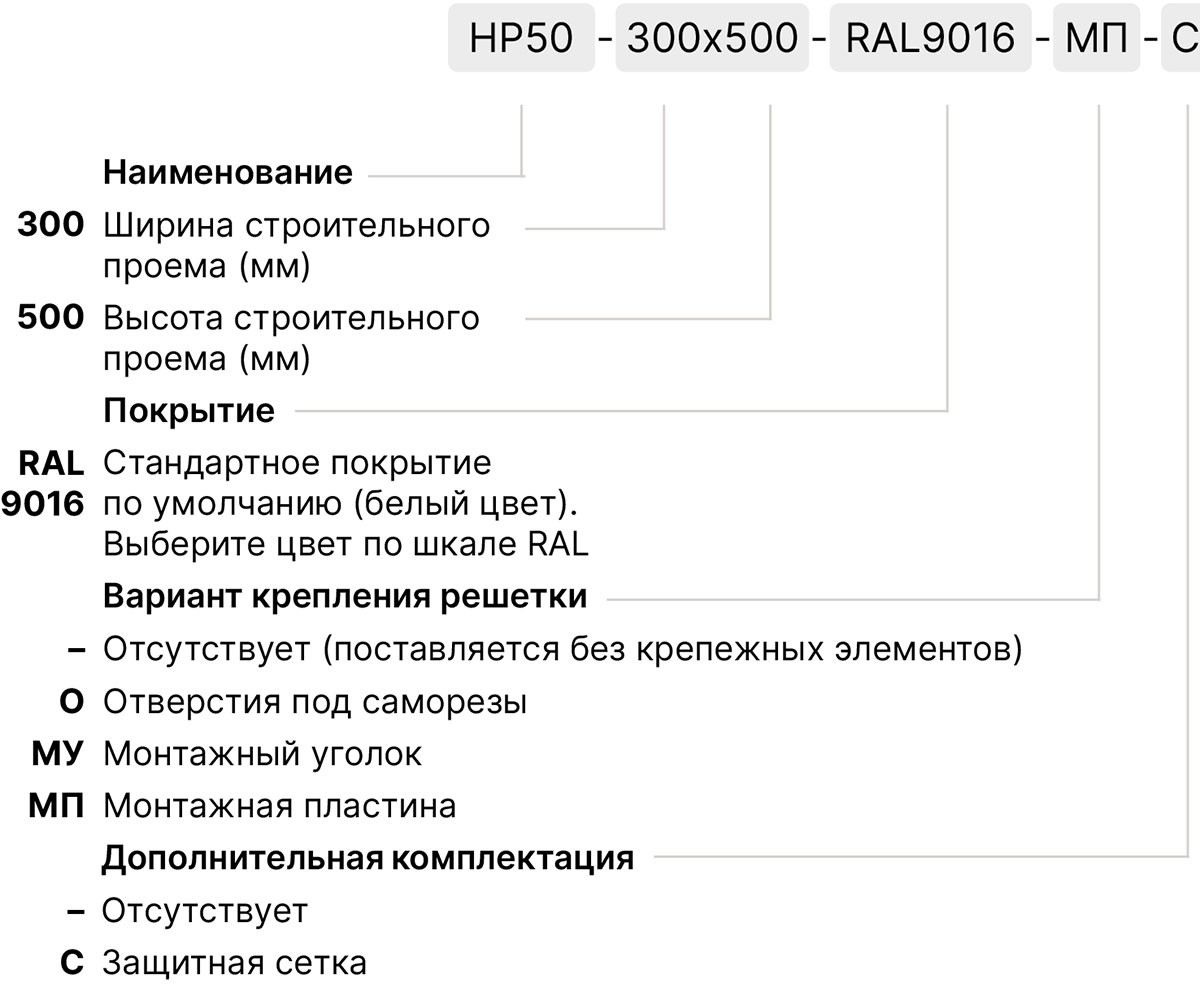

Дополнительные опции и отделка

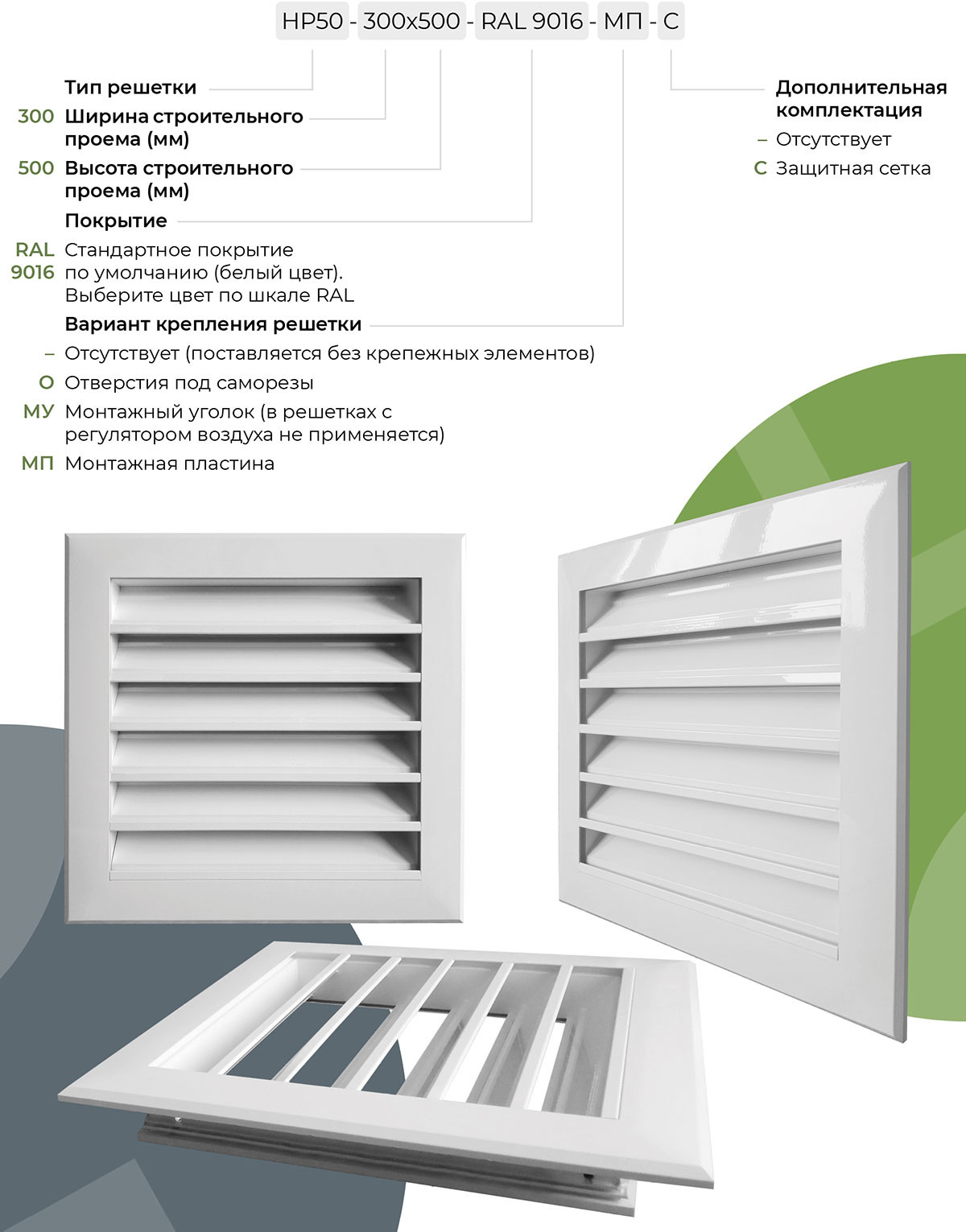

Решетка может комплектоваться адаптером для подключения к воздуховоду и защитной сеткой, предотвращающей попадание посторонних предметов в вентиляционную шахту. Стандартное покрытие - полиэфирная порошковая краска белого цвета (RAL 9016), по запросу доступны другие цвета по шкале RAL.

Способы монтажа:

• Крепление саморезами
• Монтаж с использованием пластины
• Установка с применением монтажного уголка

Решетка НР50 производится с соблюдением строгих технических требований, что гарантирует ее долговечность и надежность даже при интенсивной эксплуатации в различных климатических условиях. Конструкция не предусматривает возможность регулировки положения ламелей, что обеспечивает ее стабильность при высоких скоростях воздушного потока.

Благодаря использованию качественного алюминиевого профиля и современного порошкового покрытия, решетка НР50 устойчива к коррозии и сохраняет свой первоначальный вид в течение длительного срока службы. Ее конструкция оптимально подходит для промышленных объектов, коммерческих зданий и других сооружений, где требуются надежные решения для организации вентиляции.
