Потолочные диффузоры VDL

Круглые потолочные диффузоры с регулируемым направлением потока воздуха, предназначенные для бесквозняковой подачи воздуха в зоны пребывания людей в режимах обогрева и охлаждения.

Основные характеристики

• Номинальные размеры: 315, 400, 630, 800 мм.
• Диапазон объемного расхода: от 65 до 1080 л/с (от 234 до 3888 м³/ч).
• Температурная разница при подаче воздуха: от -12 до +15 K.
• Материал лицевой панели: оцинкованная сталь с порошковым покрытием и алюминий.
• Применение: для подачи приточного воздуха.
• Тип расхода: для постоянных и переменных объемных расходов.
• Высокая индукция для быстрого снижения разницы температур и скорости потока воздуха.
• Регулируемое направление вытяжки: ручное и моторизованное.
• Лицевая панель с аэродинамически оптимизированным профилем.
• Идеально подходит для помещений с высокими потолками.

Конструктивные особенности

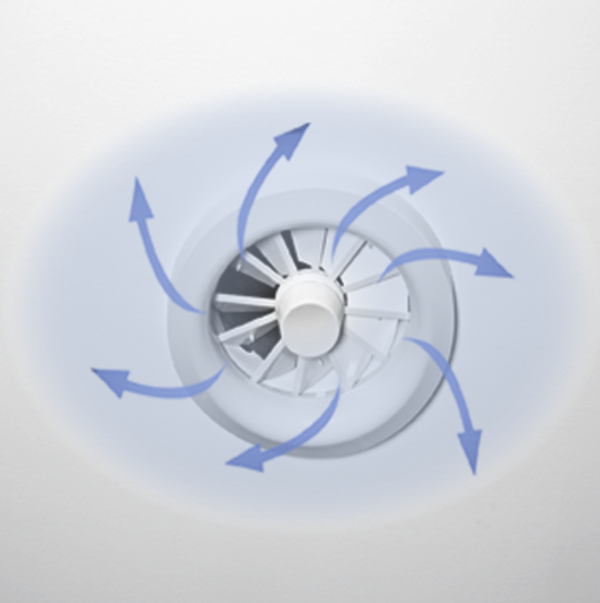

Диффузоры оснащены радиально расположенными ламелями, которые могут быть как фиксированными, так и регулируемыми. Это обеспечивает возможность формирования горизонтального или вертикального потока воздуха, что важно для различных режимов работы системы вентиляции (обогрев/охлаждение).

• Лицевая панель может быть несъемной или съемной для удобства обслуживания.
• Возможно исполнение с фланцем или без него.
• Подключение воздуховода может быть горизонтальным или вертикальным, с использованием присоединительного короба.
• Присоединительный патрубок соответствует стандартам EN 1506 и EN 13180 для круглых воздуховодов.
• Механизм регулировки ламелей скрыт декоративной крышкой.

Материалы и покрытия

• Ламели, корпус, расширитель края, присоединительный короб и поперечина изготовлены из оцинкованной листовой стали.
• Защелки выполнены из нейлона и каучука.
• Уплотнение изготовлено из каучука.
• Дистанционные втулки выполнены из полиэтилена высокой плотности.
• Лицевая панель и декоративная крышка изготовлены из алюминия.

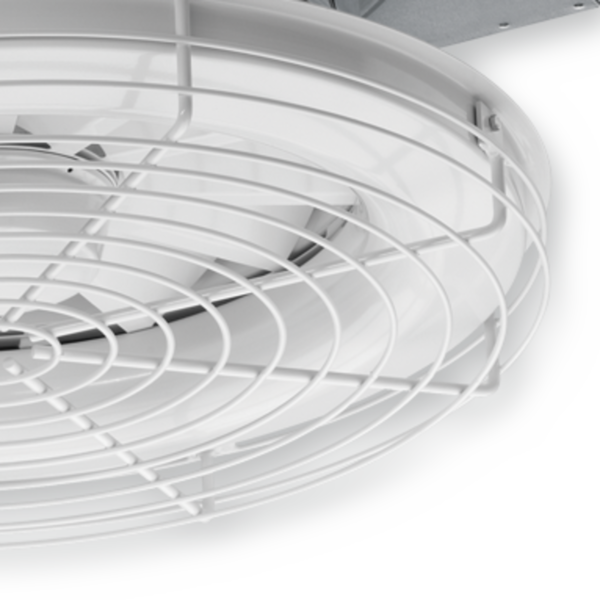

• Защитная решетка изготовлена из стальных круглых профилей.
• Стандартное покрытие: порошковая окраска в белый цвет (RAL 9010) для ламелей, расширителя края, лицевой панели и декоративной крышки.
• Возможна окраска в любой цвет по каталогу RAL Classic (опция P1).

Технические данные

• Номинальные размеры: 315, 400, 630, 800 мм.
• Минимальный объемный расход: от 65 до 320 л/с (от 234 до 1152 м³/ч).
• Максимальный объемный расход при уровне звуковой мощности ~50 дБ(А): от 170 до 1080 л/с (от 612 до 3888 м³/ч).
• Температурная разница при подаче воздуха: от -12 до +15 K.

Данные диффузоры обеспечивают эффективную смешанную вентиляцию в помещениях с высокими потолками, таких как промышленные объекты, спортивные залы, залы собраний и другие общественные пространства, способствуя созданию комфортных условий и снижая турбулентность в зоне пребывания людей.
