Регулируемый приточный диффузор EFF-K

Регулируемый приточный диффузор EFF-K

Диффузор EFF-K с конической конструкцией и квадратной рамкой обеспечивает точную регулировку воздушного потока в системах приточно-вытяжной вентиляции.

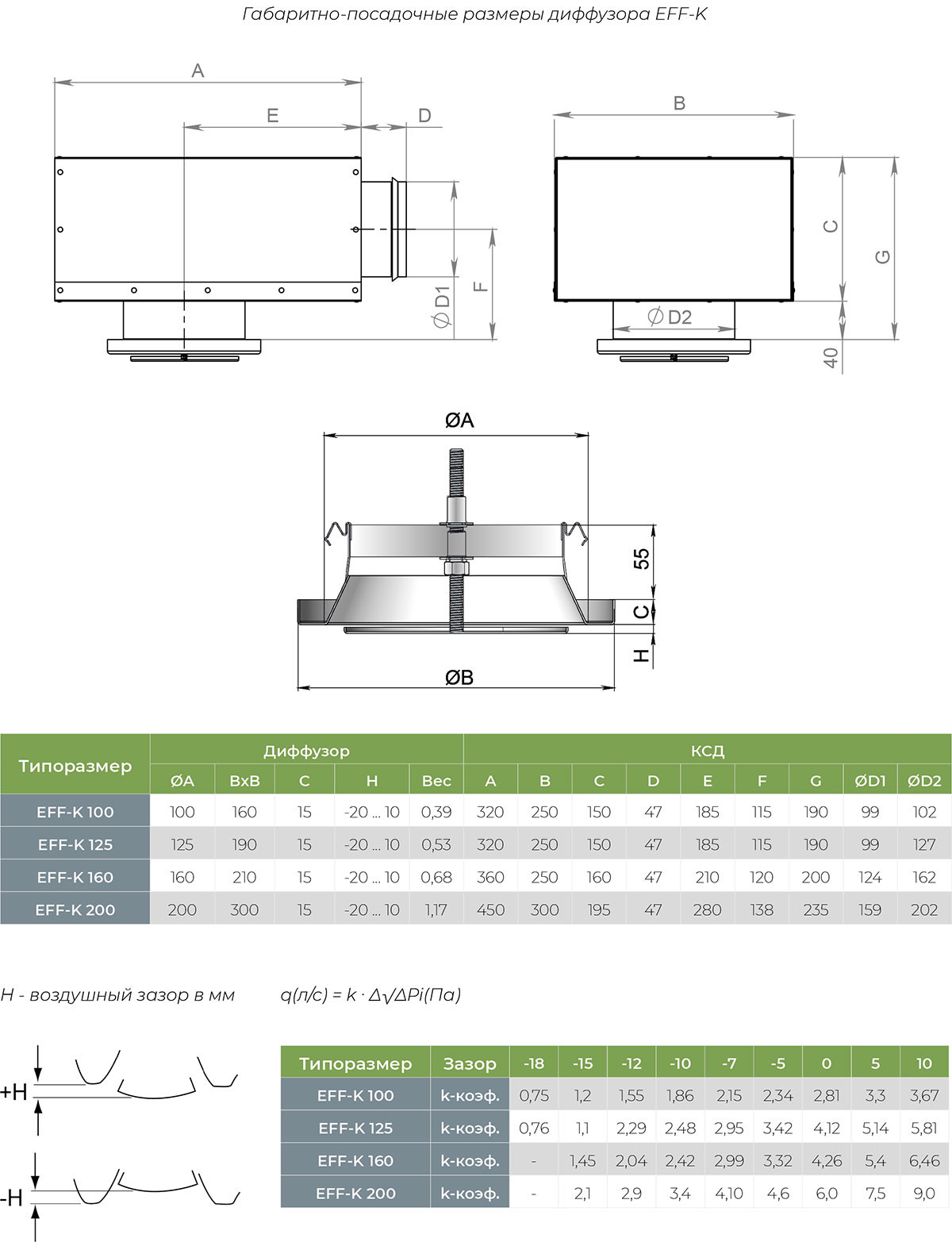

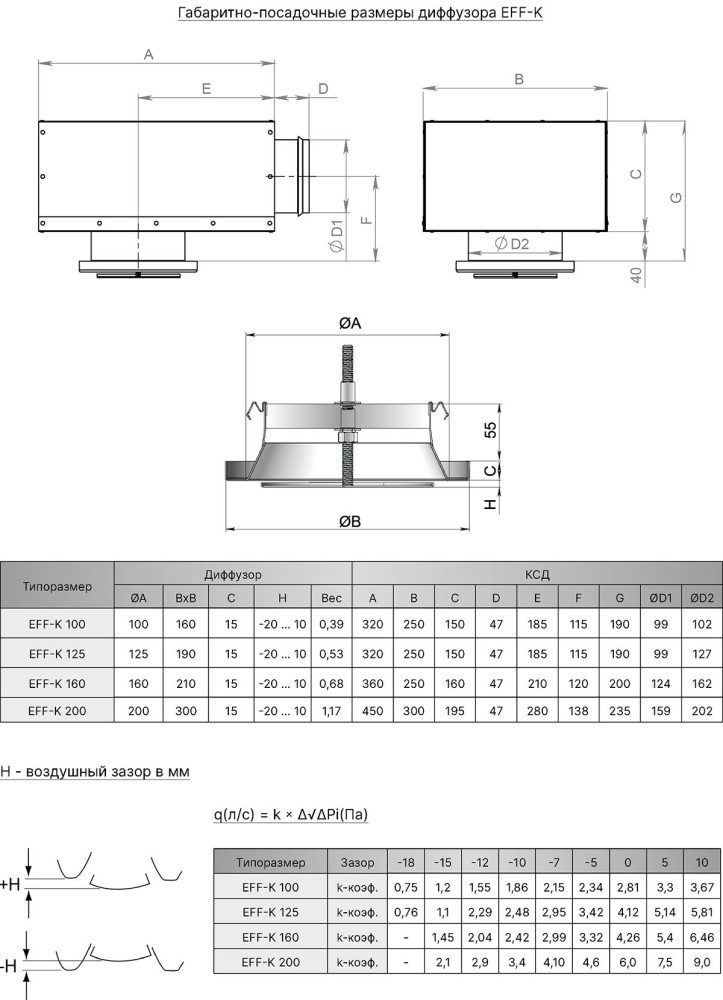

Конструкция и технические параметры

Диффузор EFF-K состоит из впускного конуса с уплотнительным кольцом и центрального регулировочного диска. Вращение диска позволяет точно настраивать расход воздуха, перепад давления или полностью перекрывать воздушный поток.

• Доступные диаметры: ø100, ø125, ø160, ø200 мм
• Материал: оцинкованная сталь 0.9 мм
• Стандартное покрытие: порошковая краска RAL 9016 (матовый белый)
• Возможность окраски в любой цвет по шкале RAL

Комплектация и монтаж

Диффузор может поставляться с дополнительными элементами для различных вариантов установки. Основной монтаж осуществляется непосредственно в воздуховод с использованием монтажного кольца и распорных пружин.

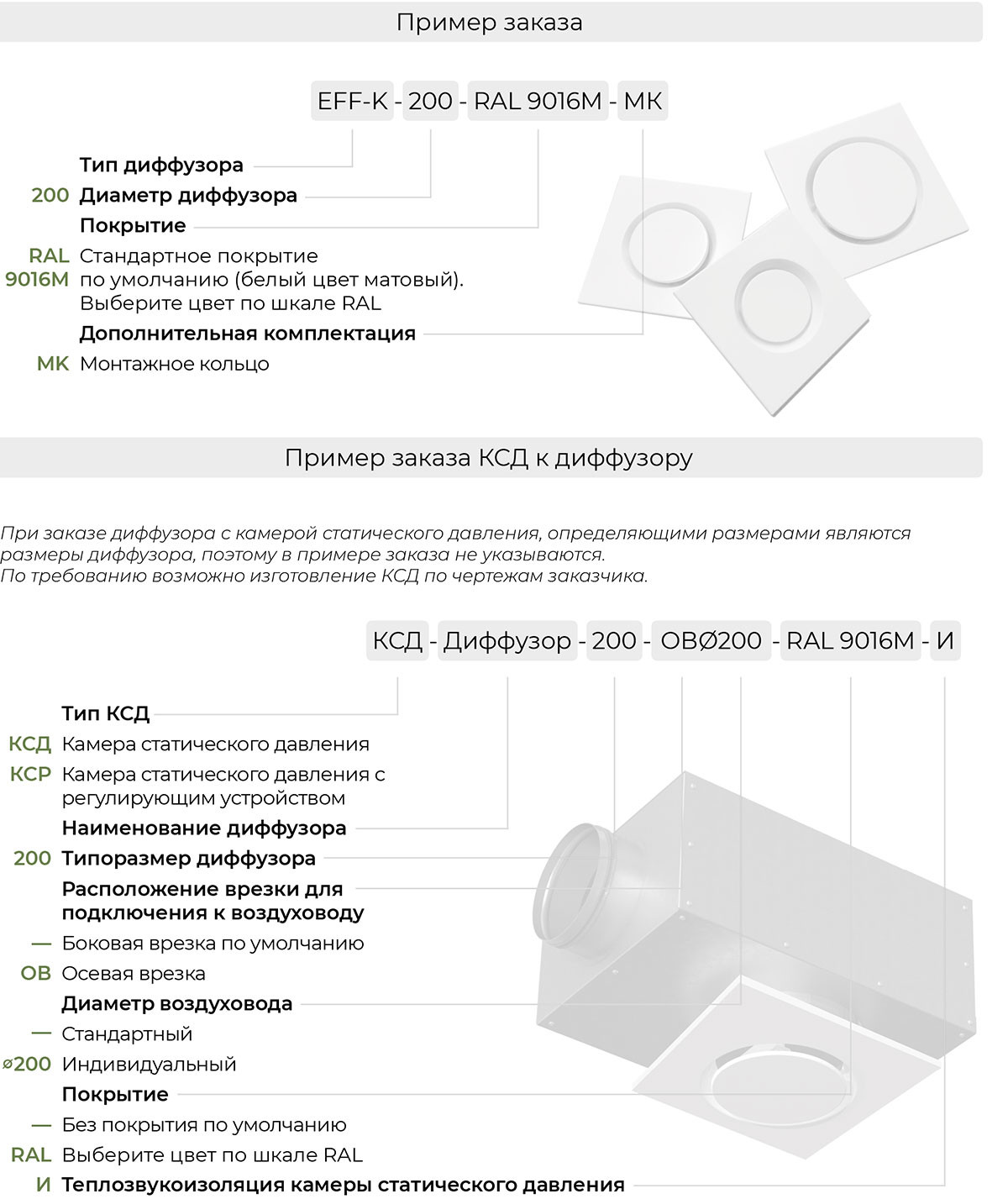

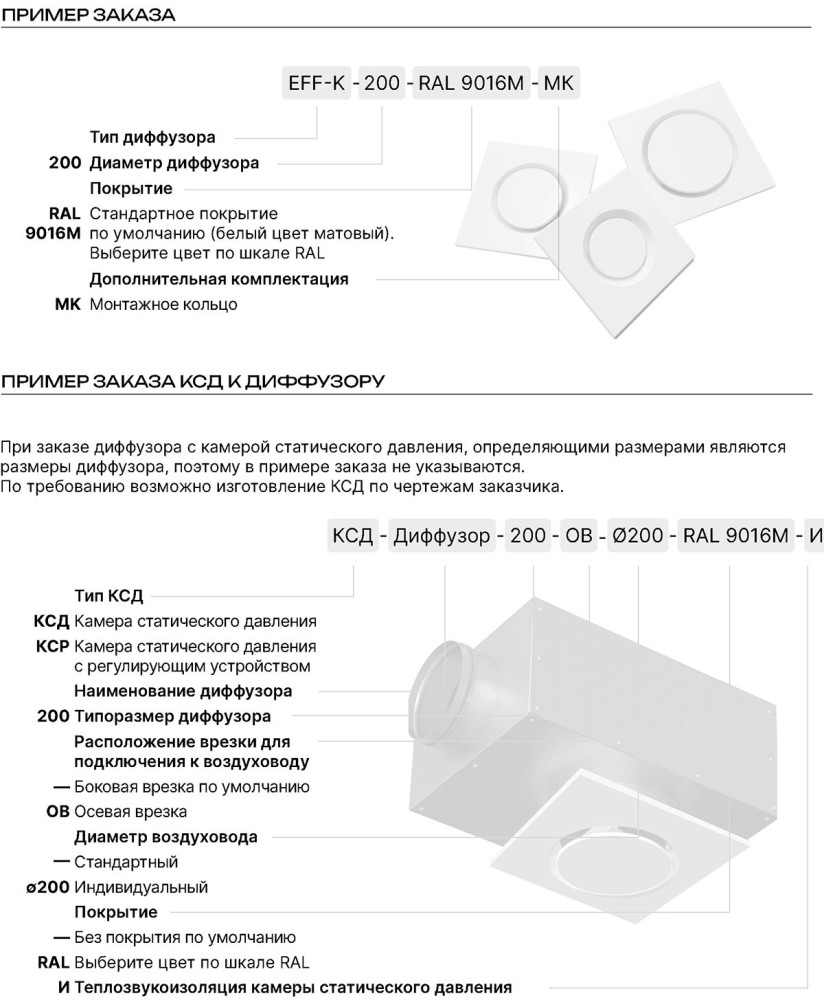

Варианты комплектации:

• Базовый комплект (диффузор)
• С монтажным кольцом
• С камерой статического давления (КСД/КСР)

Особенности установки и эксплуатации

При установке с камерой статического давления требуется соблюдение минимальной длины прямого участка воздуховода - не менее 4 диаметров перед камерой. Камера статического давления по умолчанию поставляется без покрытия, но может быть окрашена в любой цвет по шкале RAL по запросу.

Регулировочный механизм диффузора EFF-K обеспечивает плавное изменение параметров воздушного потока, что позволяет точно настроить работу вентиляционной системы под конкретные требования помещения. Конструкция уплотнительного кольца гарантирует герметичность соединения при различных положениях регулировочного диска.
