Круглый диффузор с вихревой панелью 1ДКЗ

Круглый диффузор с вихревой панелью 1ДКЗ - профессиональное воздухораспределение

Диффузор 1ДКЗ обеспечивает эффективное распределение воздушных потоков в помещениях с повышенными требованиями к вентиляции, создавая оптимальный микроклимат за счет вихревого принципа работы.

Конструктивные особенности диффузора 1ДКЗ

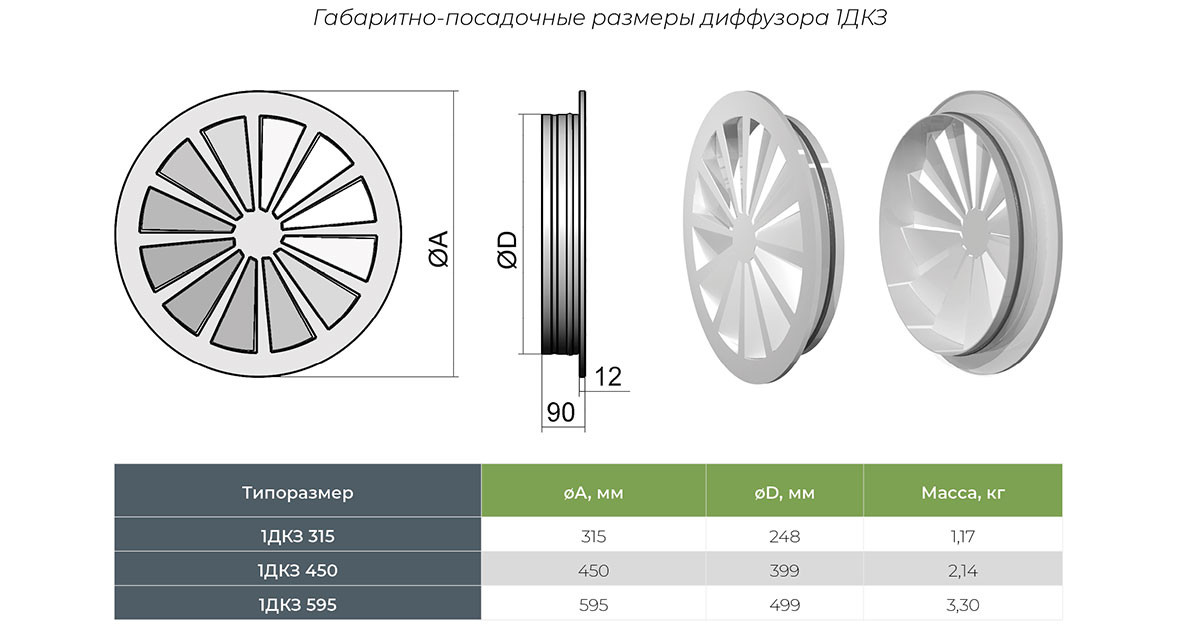

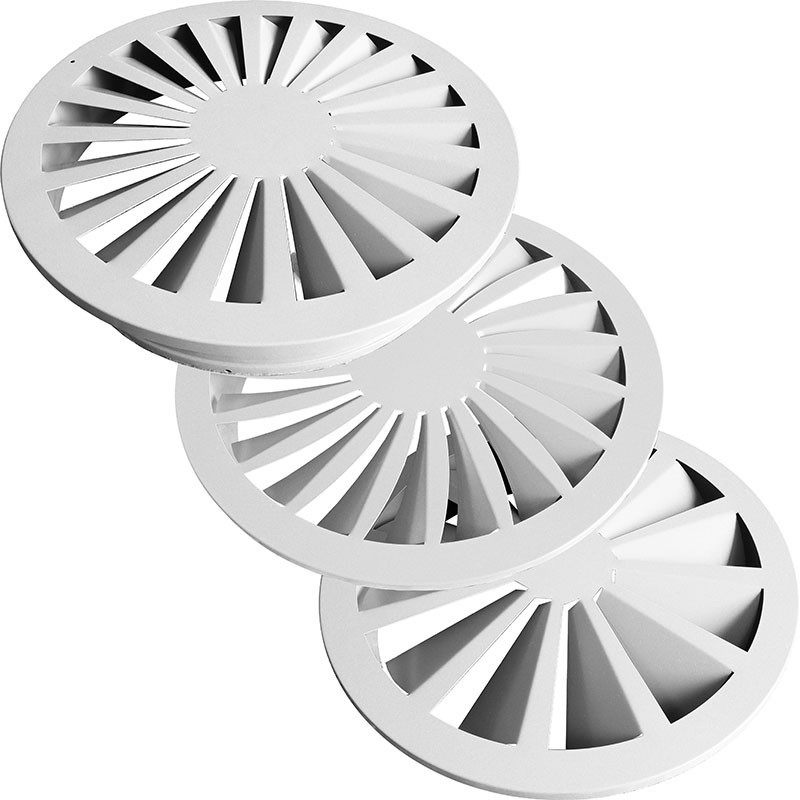

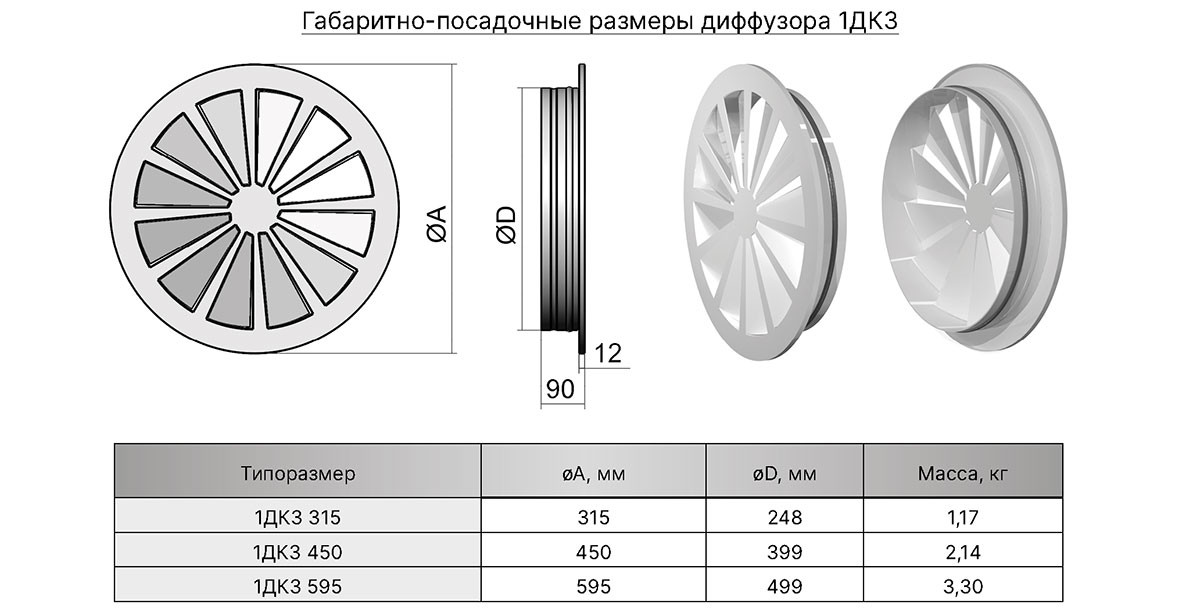

Круглый диффузор с вихревой панелью 1ДКЗ представляет собой современное решение для систем вентиляции и кондиционирования. Конструкция состоит из круглой панели с закручивающими лопатками заданного угла и присоединительного патрубка круглого сечения.

Технические параметры:

• Материал изготовления: сталь с порошковым покрытием (стандартный цвет RAL 9016M матовый)
• Возможность индивидуальной окраски в любой цвет по каталогу RAL
• Два варианта направления воздушного потока в зависимости от угла сгиба лопаток

Диффузор предназначен для работы с приточным воздухом, имеющим избыточную температуру Δt0≥5°C. Вихревой режим течения значительно повышает коэффициент эжекции по сравнению с прямоточными системами, обеспечивая интенсивное снижение скорости воздушного потока и выравнивание температуры.

Области применения и монтажные особенности

Диффузоры 1ДКЗ широко применяются в различных типах помещений:

• Производственные цеха и промышленные объекты
• Концертные залы и театры
• Торговые комплексы и выставочные центры
• Спортивные сооружения и фитнес-клубы
• Транспортные узлы (вокзалы, аэропорты)

Монтаж диффузора может осуществляться двумя способами: открытая установка на круглых воздуховодах или встраивание в подвесные потолки. Соединение с воздуховодом выполняется при помощи самонарезающих винтов, герметичность обеспечивается резиновым уплотнением.

Режимы работы и технические характеристики

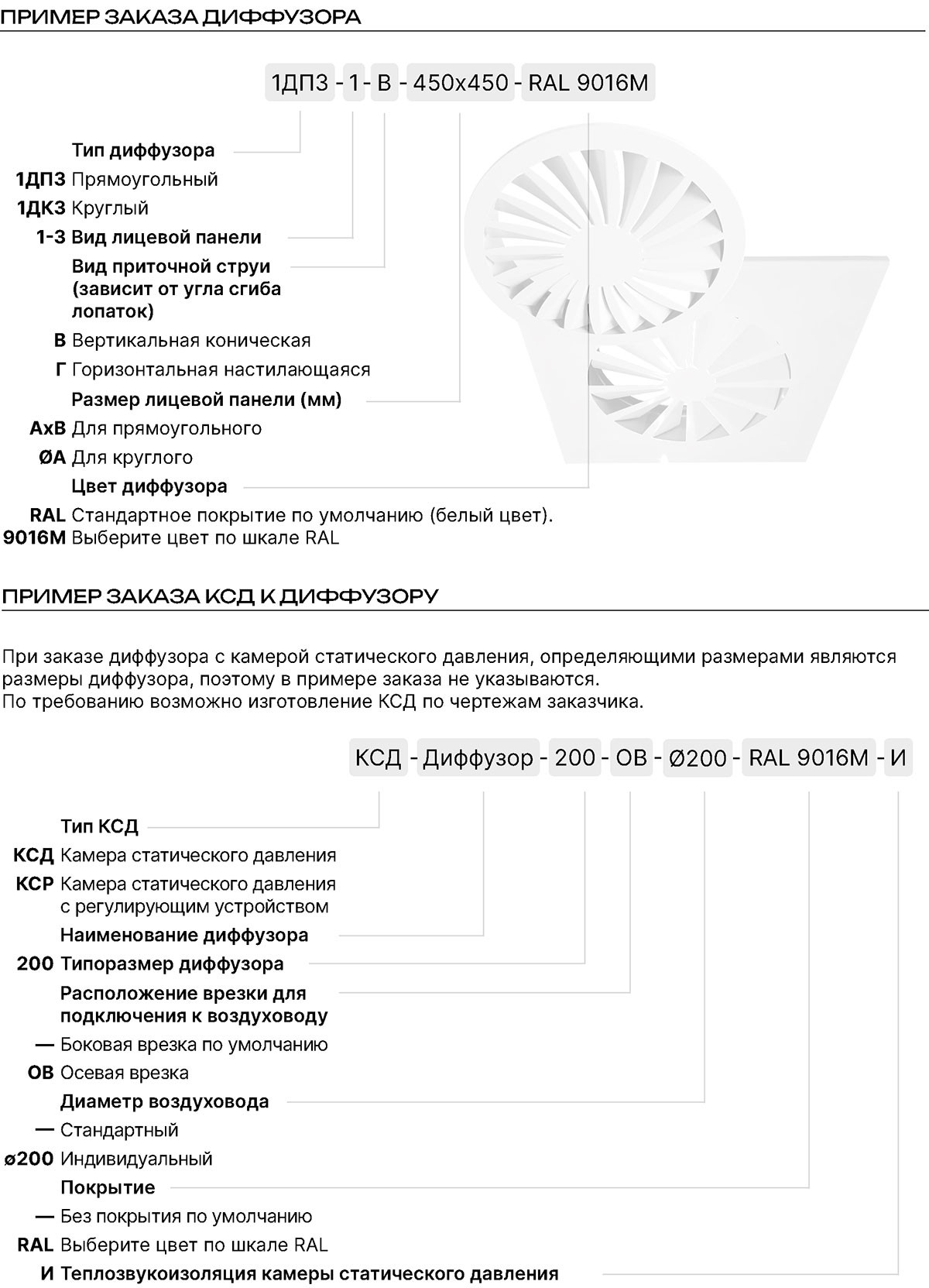

Диффузор 1ДКЗ предлагает два основных режима воздухораспределения:

• Вертикальная коническая закрученная струя (В) - для равномерного распределения воздуха по объему помещения
• Горизонтальная настилающаяся закрученная струя (Г) - для создания воздушных потоков вдоль потолочной поверхности

Круглая форма диффузора обеспечивает равномерное распределение воздушных потоков во всех направлениях, что особенно важно для помещений большой площади. Конструкция вихревых лопаток позволяет эффективно перемешивать приточный воздух с окружающей средой, минимизируя зоны с застойным воздухом.

Диффузор 1ДКЗ может использоваться не только для подачи, но и для удаления воздуха из помещений, что делает его универсальным элементом системы вентиляции. Прочная стальная конструкция с антикоррозийным покрытием обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
