Напольная блочная вентиляционная решетка AIRO-FBY(13.5)

Напольные вентиляционные решетки AIRO-FBY представляют собой элемент систем вентиляции, кондиционирования и воздушного отопления, предназначенный для равномерного распределения воздушных потоков. Конструкция решетки обеспечивает защиту вентиляционных каналов от попадания пыли, мусора и других загрязнений, а также предотвращает механические повреждения внутренних элементов системы. Важно отметить, что данная модель не предназначена для использования в качестве напольного покрытия или для установки тяжелых предметов.

Конструктивные особенности

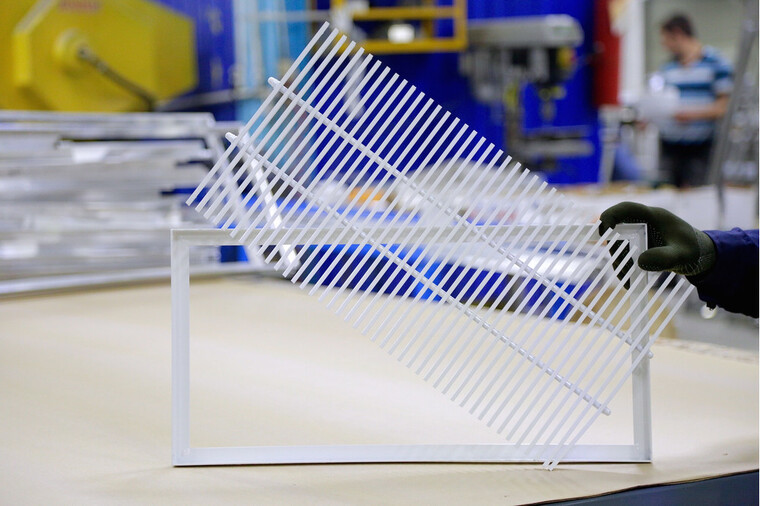

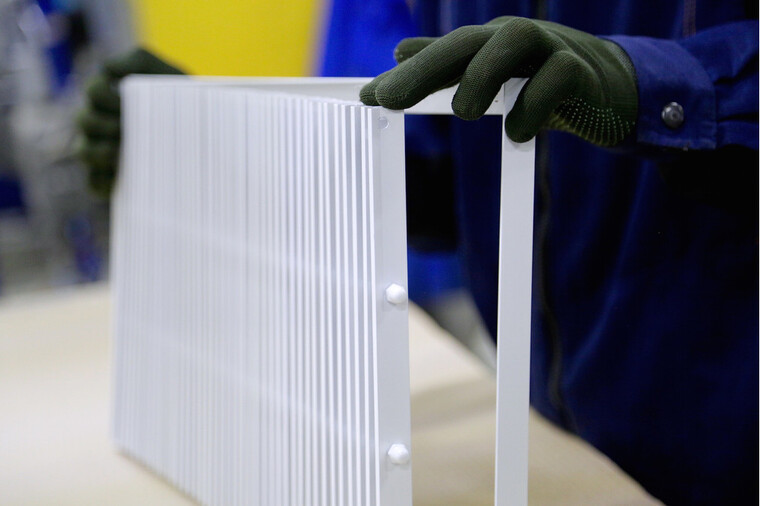

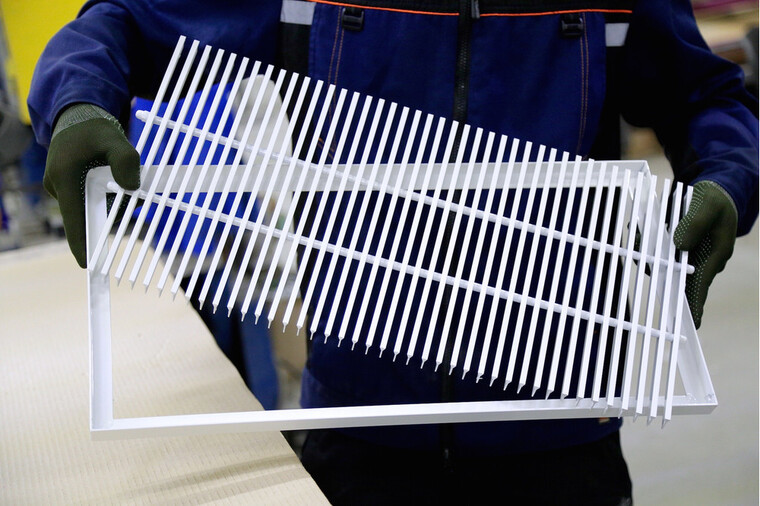

Решетка AIRO-FBY изготавливается из высококачественного алюминиевого профиля или нержавеющей стали, что гарантирует ее прочность, долговечность и устойчивость к коррозии. Конструкция состоит из жесткой внешней рамы и съемного блока с продольно расположенными жалюзи. Такая компоновка значительно упрощает процесс монтажа и последующего технического обслуживания.

Технические характеристики

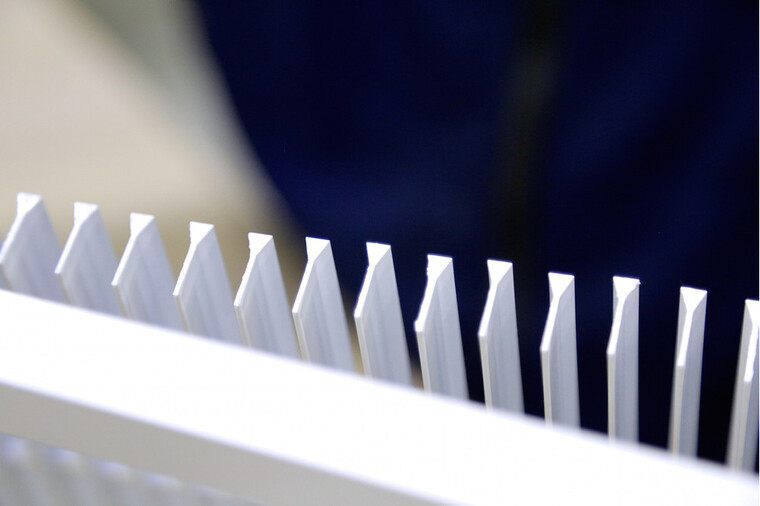

• Ламели: Продольные, закреплены тавровым профилем 20×20×2 мм, обеспечивая высокую жесткость всей конструкции.
• Шаг ламелей: 13,5 мм, что оптимизирует пропускную способность воздушного потока.
• Толщина решетки: 20 мм.
• Глубина посадки в монтажное отверстие: 22 мм.
• Толщина ламелей: 1,3 мм, что повышает механическую прочность.
• Размер монтажного проема: Указывается как A-45 × B-45 мм, где A и B обозначают соответствующие размеры.
• Фиксация: Осуществляется посредством боковых крепежных элементов, интегрированных в конструкцию рамы.
• Установочные элементы: На боковых гранях рамки предусмотрены технологические отверстия для облегчения монтажа.

Покрытие

Лицевая поверхность решетки покрывается порошковой полиэфирной краской. Это покрытие не только придает изделию эстетичный внешний вид, но и служит надежной защитой металла от коррозии и механических повреждений. По желанию заказчика возможно выполнение покрытия в любом цвете согласно стандартной палитре RAL.

Размеры

Номинальные габариты решетки обозначаются как A × B. Фактические внешние размеры изделия превышают размеры монтажного отверстия на 5 мм с каждой стороны, то есть составляют A-5 × B-5 мм. Размер монтажного отверстия для установки решетки составляет A-45 × B-45 мм.

Назначение и эксплуатация

Решетка AIRO-FBY предназначена для использования в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления. Ее основная функция – защита воздуховодов от проникновения посторонних предметов и загрязнений, а также обеспечение равномерного распределения воздушного потока. Конструкция рассчитана на выдерживание незначительных механических нагрузок. Усиленная конструкция ламелей способствует увеличению срока службы изделия, а съемный блок жалюзи обеспечивает легкий доступ для очистки и технического обслуживания.
