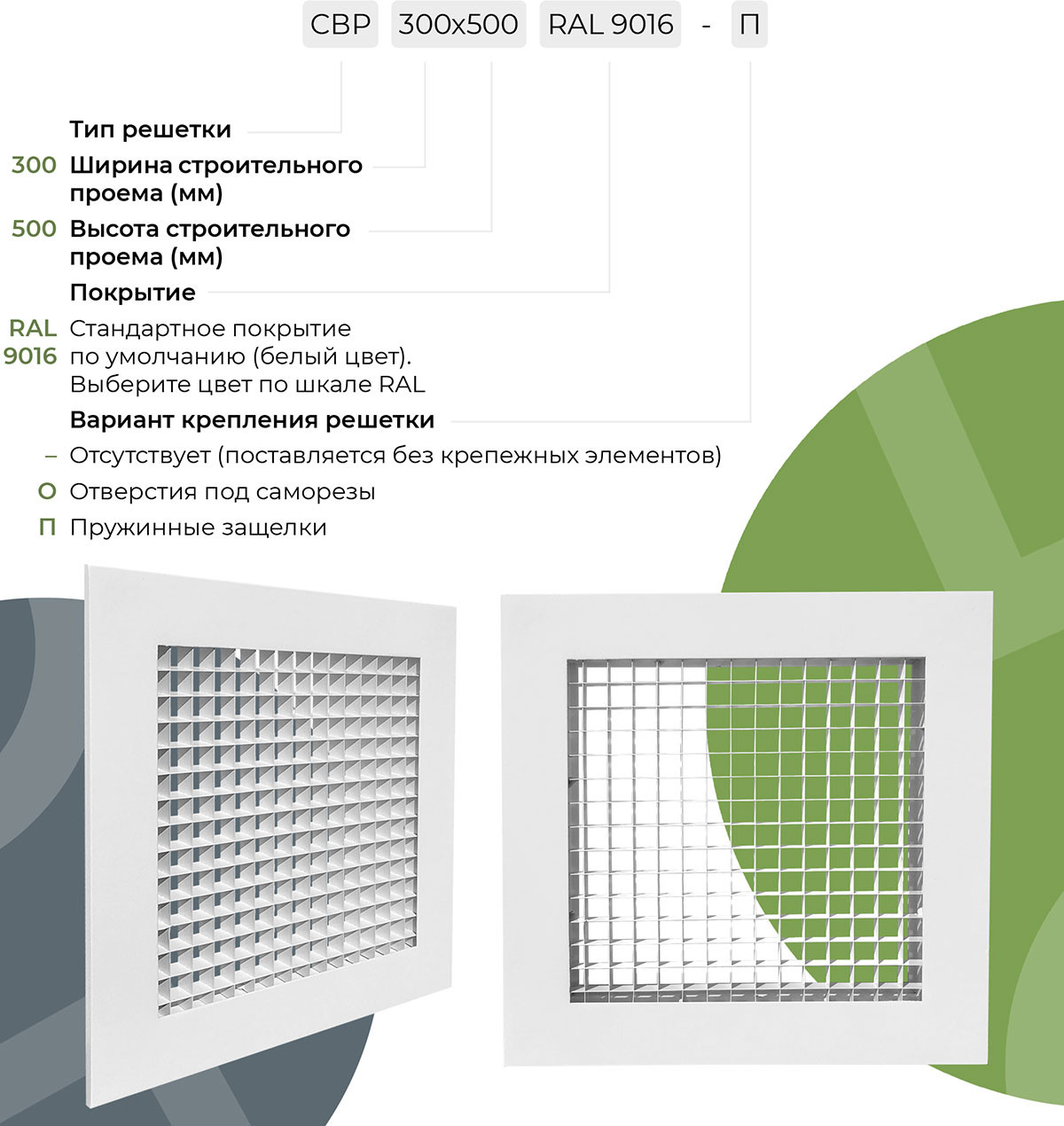

Сотовая вентиляционная решетка СВР

Нет отзывов

Артикул: 136

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

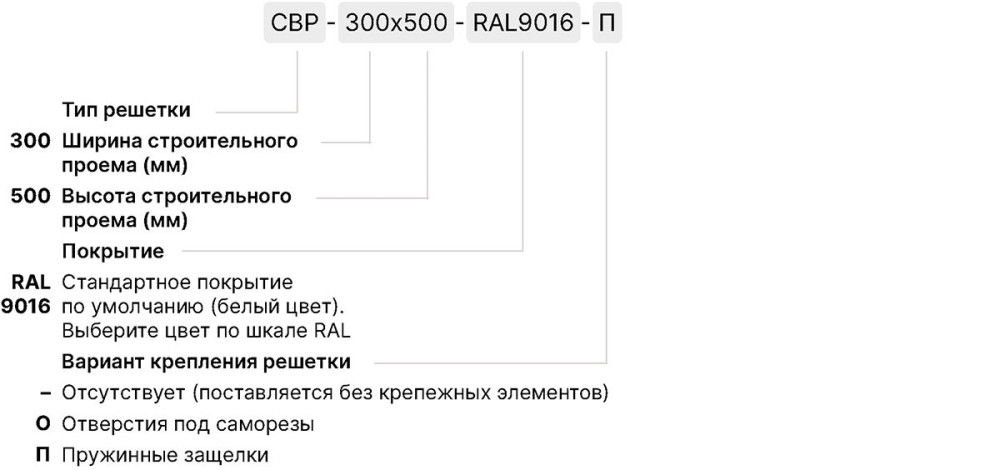

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАСТЕННЫЕ)

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

ПРУЖИННЫЕ ФИКСАТОРЫ

При выборе данного варианта монтажа решетки поставляются с уже установленными специальными пружинными фиксаторами. Монтаж решеток в этом случае очень прост и не требует специальных навыков, знаний, а также инструмента. Решетка просто устанавливается в строительный проем или адаптер , и удерживается в нём за счёт распорки пружинок. Такой вариант монтажа при необходимости позволяет снимать и устанавливать решетку неоднократно.

МУ

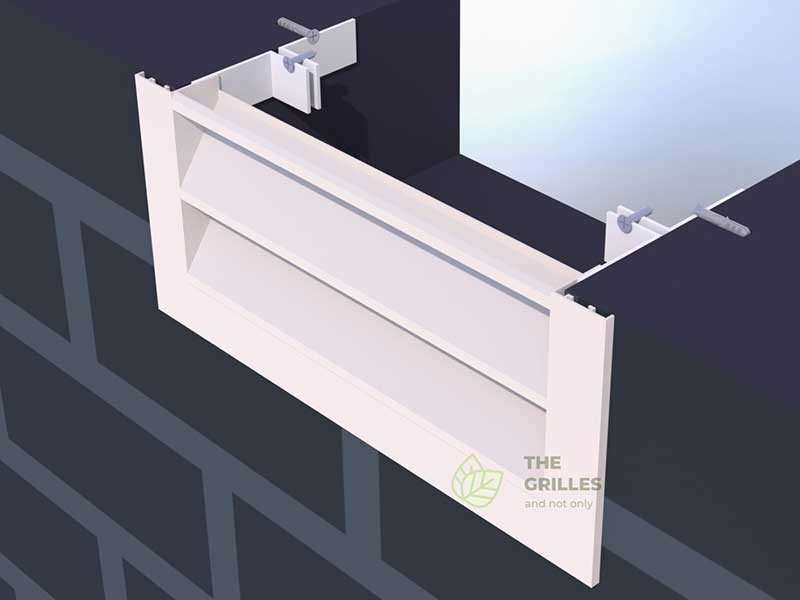

МОНТАЖНЫЙ УГОЛОК

В этом случае монтаж решеток производится с помощью саморезов через специальный монтажный уголок, жестко приваренный к рамке решетки, при этом в строительном проёме или адаптере необходимо заранее предусмотреть крепление закладного крепежного элемента, к которому в свою очередь будет крепиться решетка.

МП

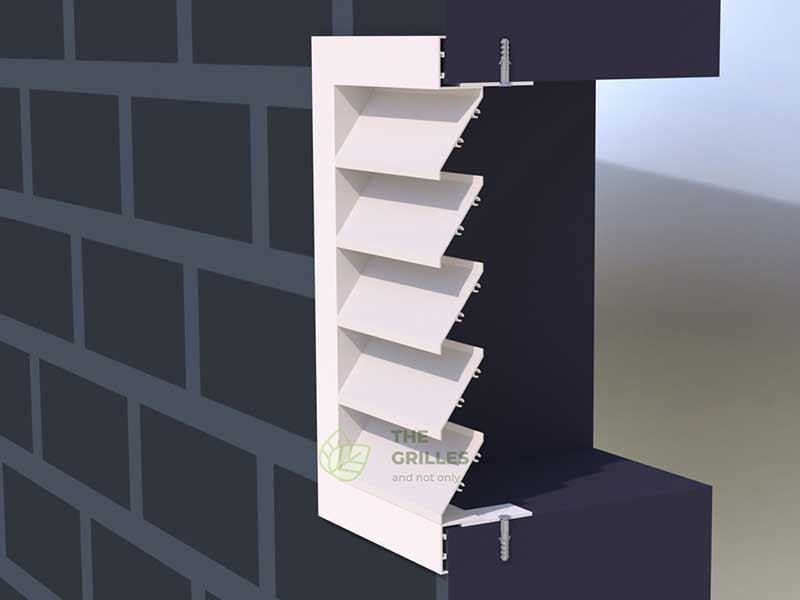

МОНТАЖНАЯ ПЛАСТИНА

Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединении (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Комплектация:

Фильтр

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — В воздуховод

Серия решетки — СВР

Материал — Алюминий

Размеры Сотовая вентиляционная решетка СВР

Дополнительно

983

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

Сотовая вентиляционная решетка СВР для систем воздухообмена

Сотовая решетка СВР представляет собой специализированное решение для систем приточно-вытяжной вентиляции и кондиционирования. Конструкция разработана для эффективного воздухообмена в помещениях различного назначения.

Конструктивные особенности

Решетка состоит из алюминиевой рамки и ячеистой вставки с квадратными ячейками 15×15 мм. Такая конструкция обеспечивает повышенный коэффициент живого сечения по сравнению с другими типами решеток.

Технические характеристики:

Материал: алюминиевый профиль АДЗ1 по ГОСТ 22233-2001
Размер ячеек: 15×15 мм
Тип конструкции: рамка + съемная сотовя вставка
Покрытие: полиэфирная порошковая краска (RAL 9016 стандарт)

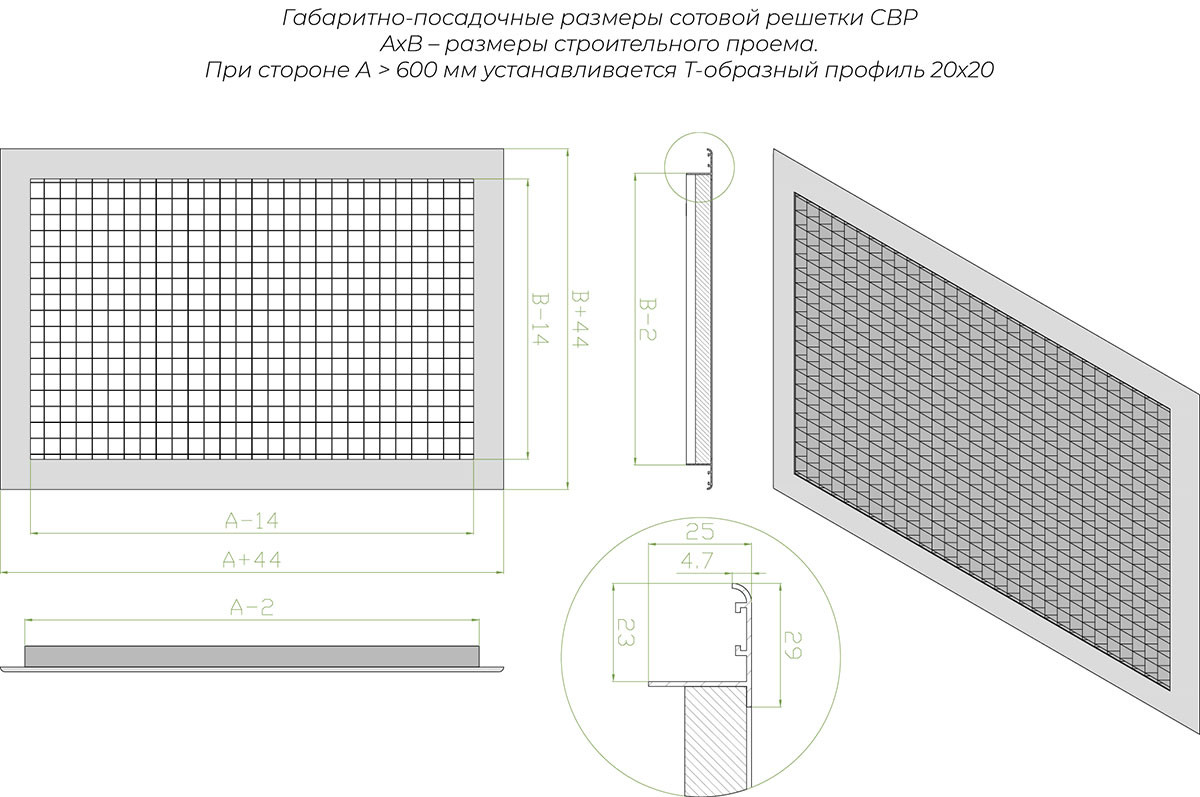

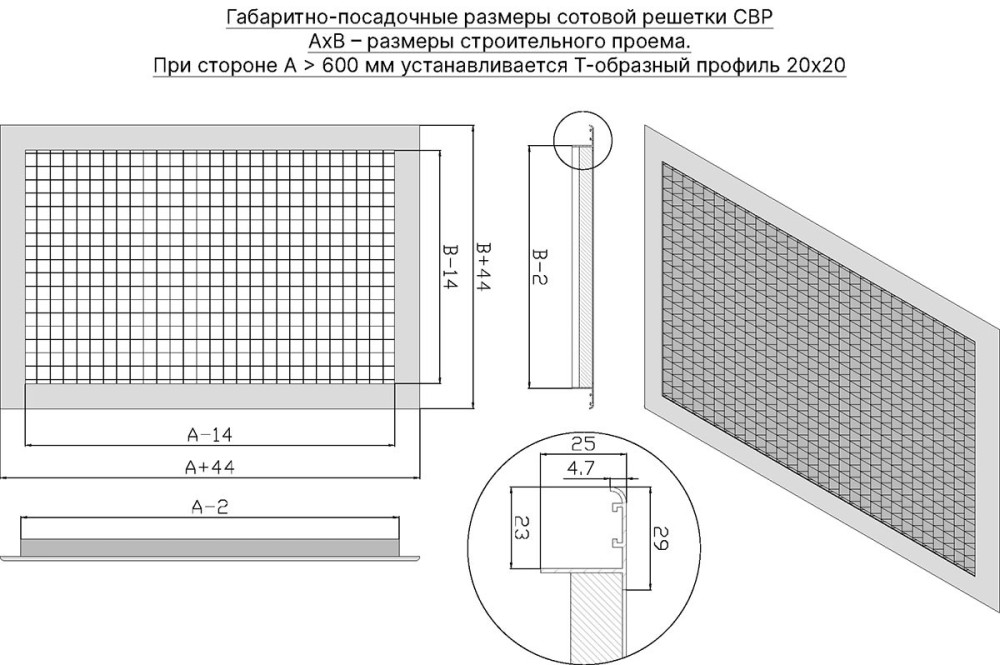

Размерные параметры и монтажные решения

Решетка производится в стандартных типоразмерах от 100×100 мм до 1200×1200 мм, а также может быть изготовлена по индивидуальным параметрам с шагом 1 мм.

Решетка СВР с сотовой структурой обеспечивает оптимальное распределение воздушного потока при минимальном аэродинамическом сопротивлении.

Комплектация и варианты исполнения

Решетка может комплектоваться дополнительными элементами для различных способов монтажа и подключения к вентиляционной системе.

Варианты оснащения:

Пружинная защелка для скрытого монтажа
Крепежные отверстия для винтового соединения
Клапан расхода воздуха
Адаптер для подключения к воздуховоду

Конструкция сотовой решетки СВР обеспечивает эффективный воздухообмен благодаря уникальной ячеистой структуре. Квадратные ячейки размером 15×15 мм, выполненные из тонкого алюминиевого листа, создают минимальное сопротивление воздушному потоку, что особенно важно для систем с высокими требованиями к производительности.

Возможность изготовления решетки в различных размерах позволяет подобрать оптимальное решение для любых типов помещений - от жилых до промышленных объектов. Стандартное белое порошковое покрытие (RAL 9016) гармонично вписывается в большинство интерьеров, а по специальному запросу решетка может быть окрашена в любой цвет из палитры RAL.

Гибкость монтажа - еще одно преимущество решетки СВР. В зависимости от требований объекта, установка может производиться как с помощью саморезов через лицевые крепежные отверстия, так и скрытым способом с использованием пружинных защелок. Это позволяет адаптировать решетку к различным типам поверхностей и дизайнерским решениям.
