Накладная ячеистая решетка СВР-Н

Нет отзывов

Артикул: 219

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

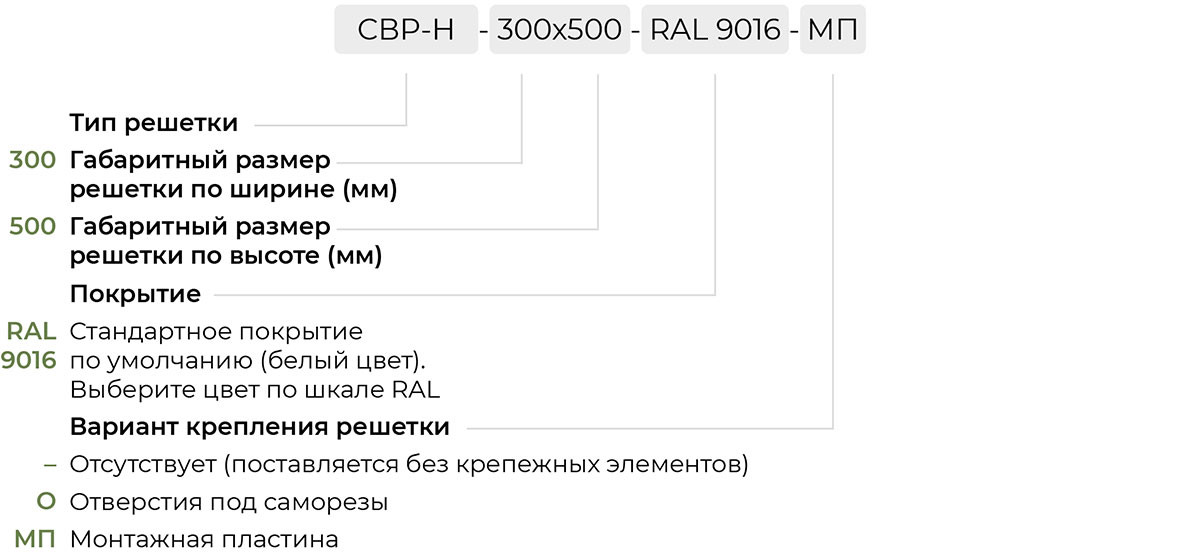

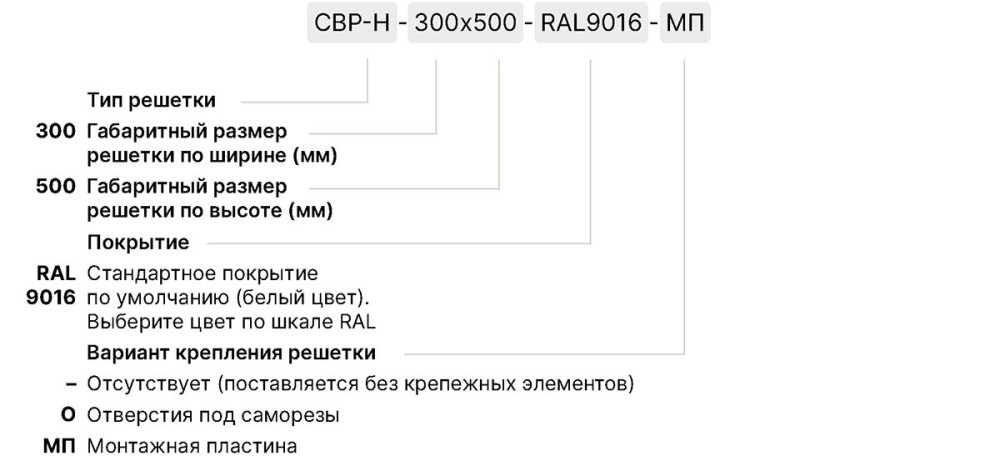

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАКЛАДНОЙ МОНТАЖ)

Отверстия под саморезы

Решетка накладывается на проем и тем самым перекрывает его по всему периметру. В этом случае решетка должна быть больше размера проема. Крепление производится с помощью саморезов через лицевую рамку решетки. При таком варианте крепления решетка будет выступать за плоскость стены на размер равный толщине (глубине) решетки.

МП

МОНТАЖНАЯ ПЛАСТИНА

Монтажная пластина

Монтаж с помощью монтажной пластины предусматривает 2 варианта крепления:

1. Утопленный монтаж. Решетка утапливается внутри строительного проема , таким образом, что лицевая часть решетки находится на одной плоскости со стеной. Крепление решетки в таком случае производится также с помощью саморезов через внутреннюю рамку решетку в торец строительного проёма или через лицевую рамку решетки в заранее установленные в проёме закладные крепежные детали.

2. Скрытый накладной монтаж. Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединение (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — В стены

Серия решетки — СВР

Материал — Алюминий

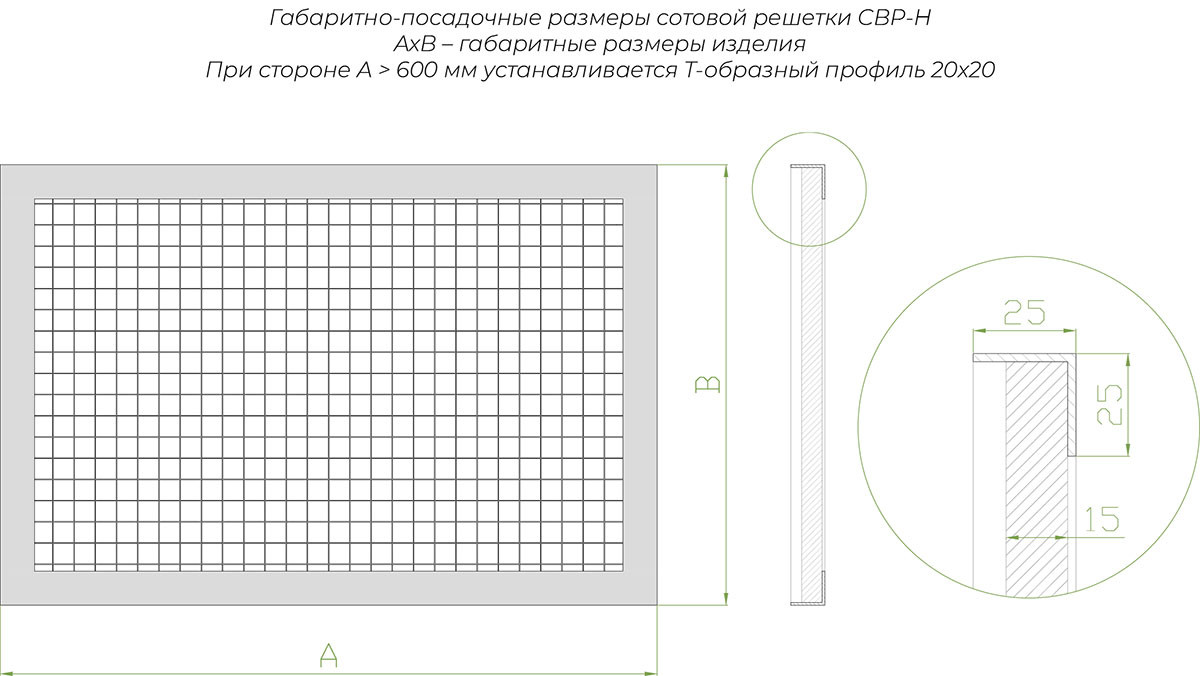

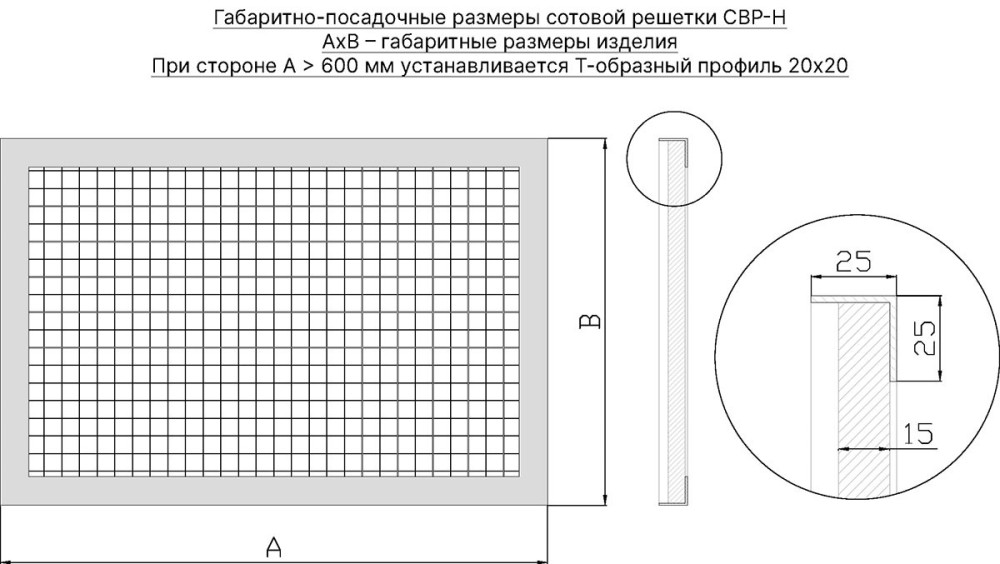

Размеры Накладная ячеистая решетка СВР-Н

Дополнительно

983

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

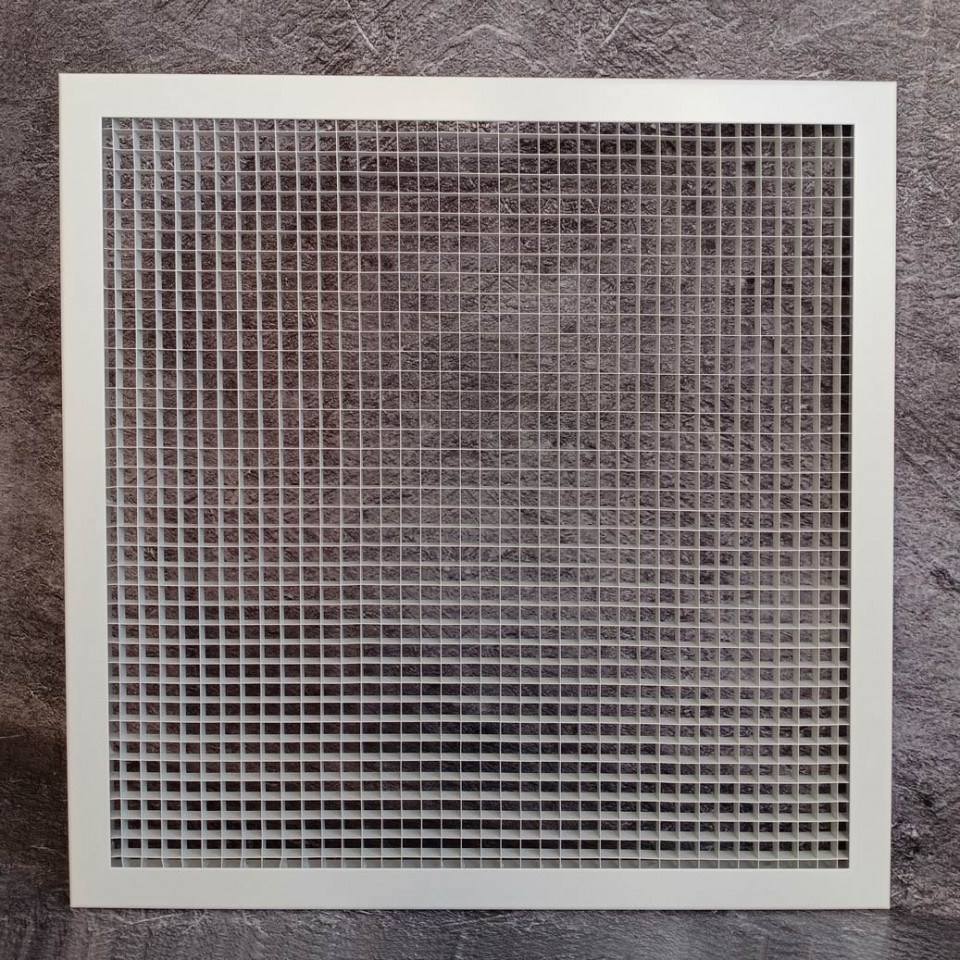

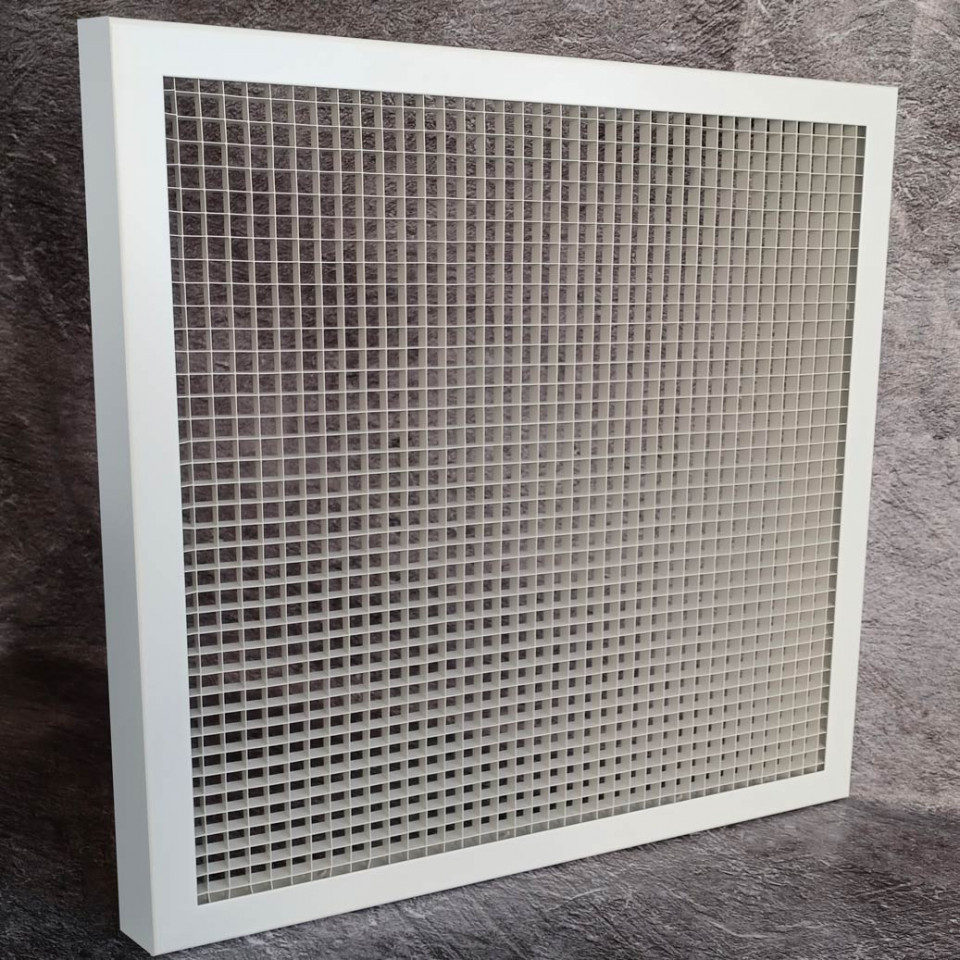

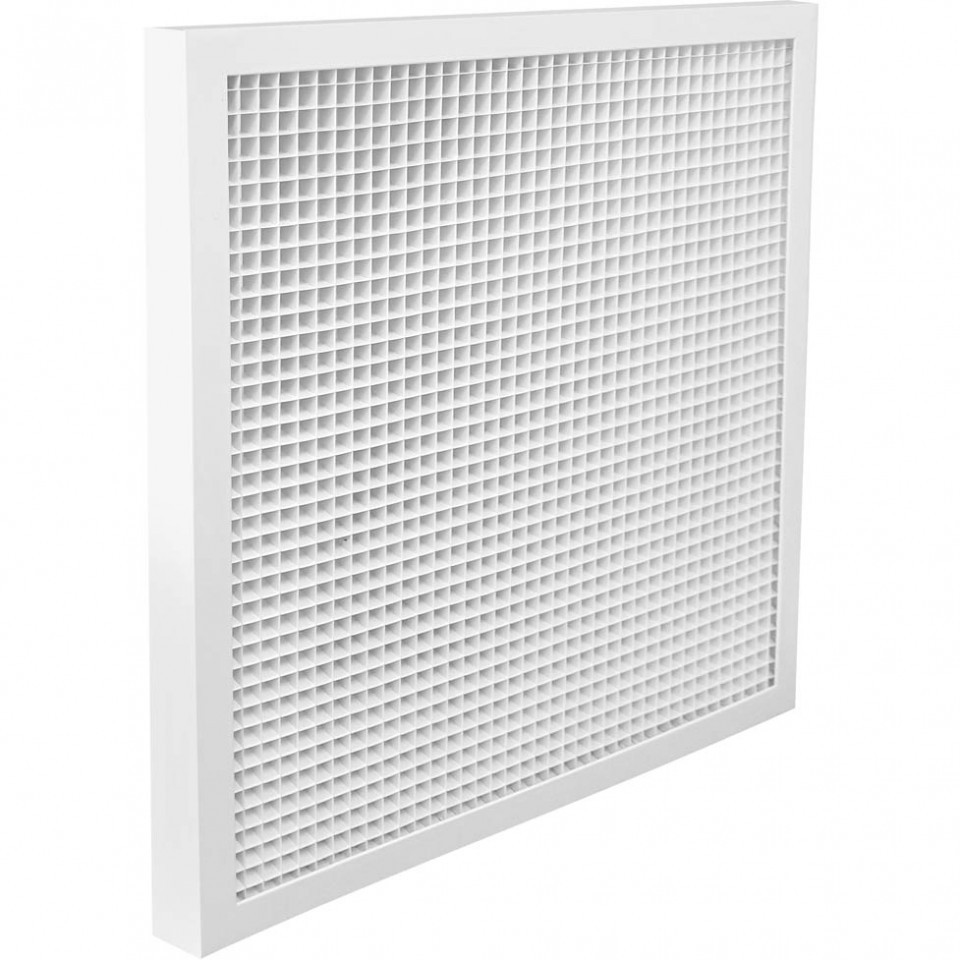

Накладная ячеистая решетка СВР-Н для систем вентиляции

Накладная ячеистая решетка СВР-Н представляет собой современное решение для организации приточно-вытяжной вентиляции в помещениях различного назначения. Ее конструкция обеспечивает эффективное воздухораспределение при сохранении эстетичного внешнего вида.

Конструктивные особенности решетки СВР-Н

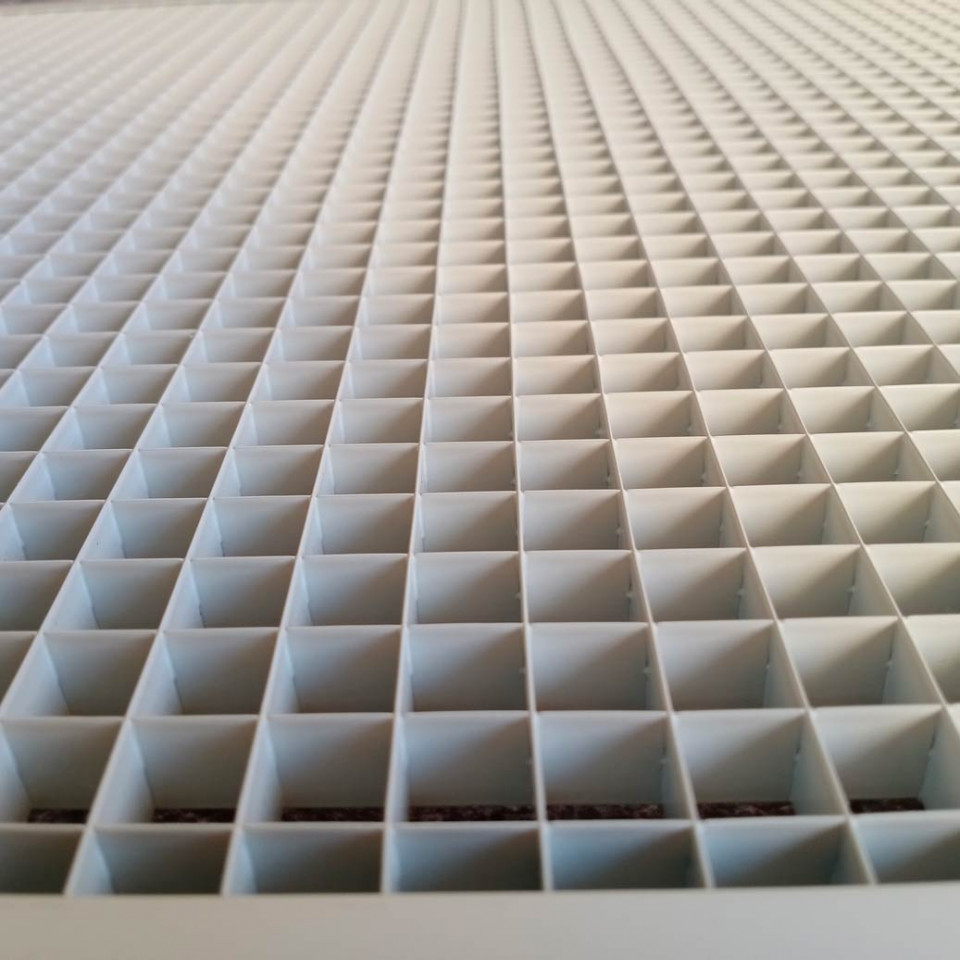

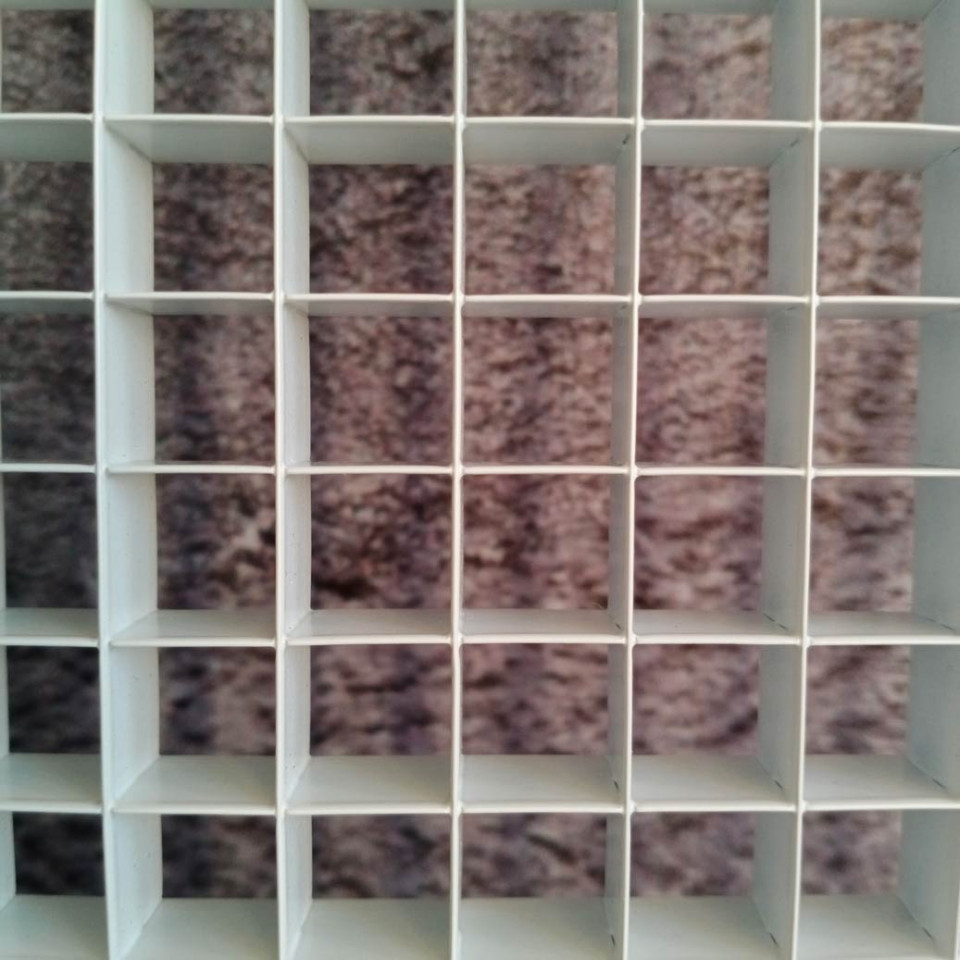

Решетка состоит из алюминиевой рамки и ячеистой вставки с квадратными ячейками размером 15×15 мм. Использование тонкостенного алюминия позволяет достичь повышенного коэффициента живого сечения по сравнению с другими типами решеток.

Основные элементы конструкции:

Рама из алюминиевого профиля АДЗ1 (ГОСТ 22233-2001)
Ячеистая вставка из тонкого алюминиевого листа
Стандартное порошковое покрытие RAL 9016
Возможность оснащения клапаном расхода воздуха

Варианты монтажа и технические характеристики

Решетка СВР-Н предлагает несколько вариантов установки для различных условий эксплуатации:

Накладной монтаж является базовым вариантом установки. Утопленный монтаж требует использования дополнительных уголков для крепления. Также возможен монтаж со скрытым креплением через специальные пластины, приваренные к раме.

Технические параметры решетки:

Размерный ряд от 100×100 мм до 1200×1200 мм
Возможность изготовления нестандартных размеров с шагом 1 мм
Квадратные ячейки 15×15 мм
Варианты цветового исполнения по шкале RAL

Ячеистая структура решетки СВР-Н обеспечивает оптимальное соотношение между площадью свободного сечения и прочностью конструкции, что делает ее универсальным решением для современных систем вентиляции.

Использование запатентованного алюминиевого профиля гарантирует долговечность и устойчивость к коррозии. Порошковое покрытие не только придает эстетичный внешний вид, но и обеспечивает дополнительную защиту от внешних воздействий.

Решетка может комплектоваться адаптером для присоединения к воздуховоду и клапаном расхода воздуха, что позволяет регулировать объем подаваемого воздуха. Такая конструктивная особенность расширяет область применения изделия.

Квадратная форма ячеек обеспечивает равномерное распределение воздушного потока и предотвращает образование турбулентностей. Малый вес конструкции упрощает монтаж и эксплуатацию решетки.
