Дизайнерский линейный диффузор для натяжного потолка VL-F

Дизайнерский линейный диффузор для натяжного потолка VL-F

Конструкция и назначение

Дизайнерский линейный диффузор VL-F представляет собой щелевую решетку скрытого монтажа, предназначенную для интеграции в системы вентиляции и кондиционирования. Основные сферы применения:

• жилые помещения
• торговые комплексы
• офисные здания

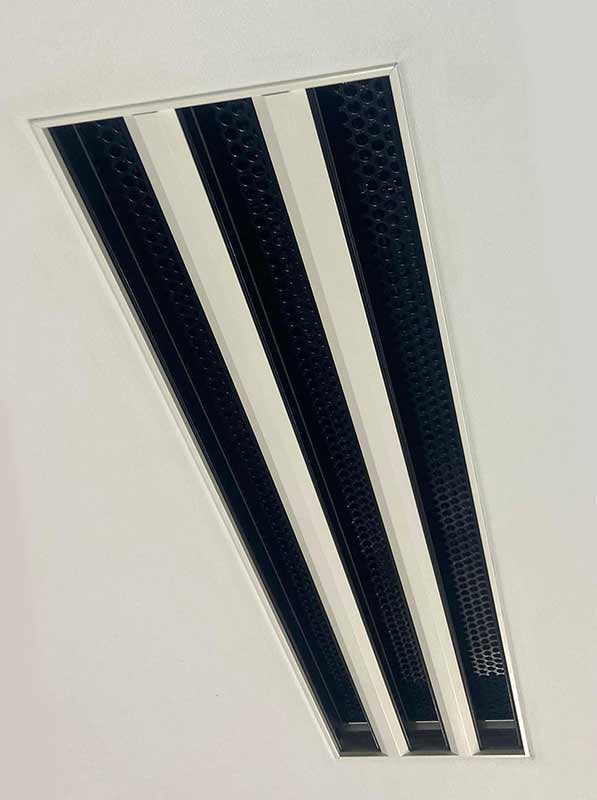

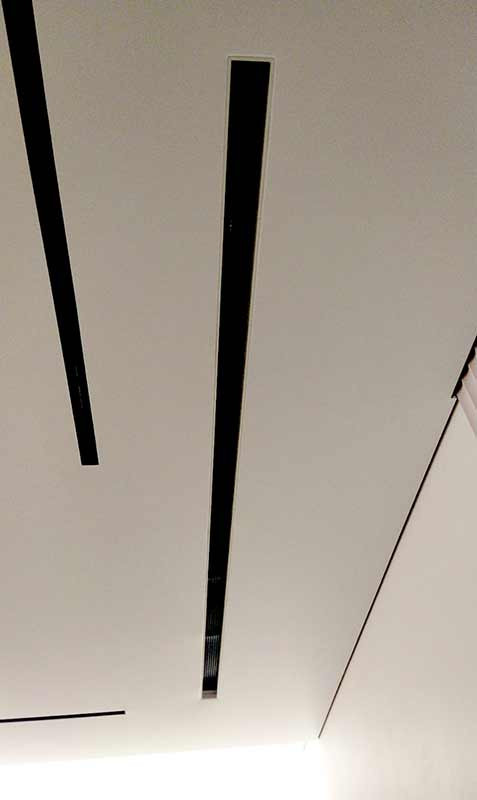

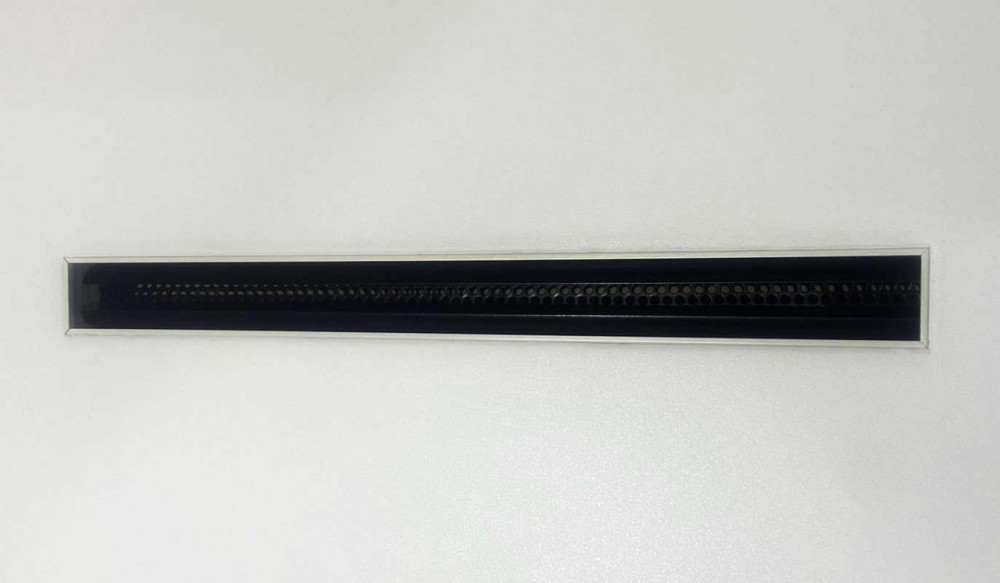

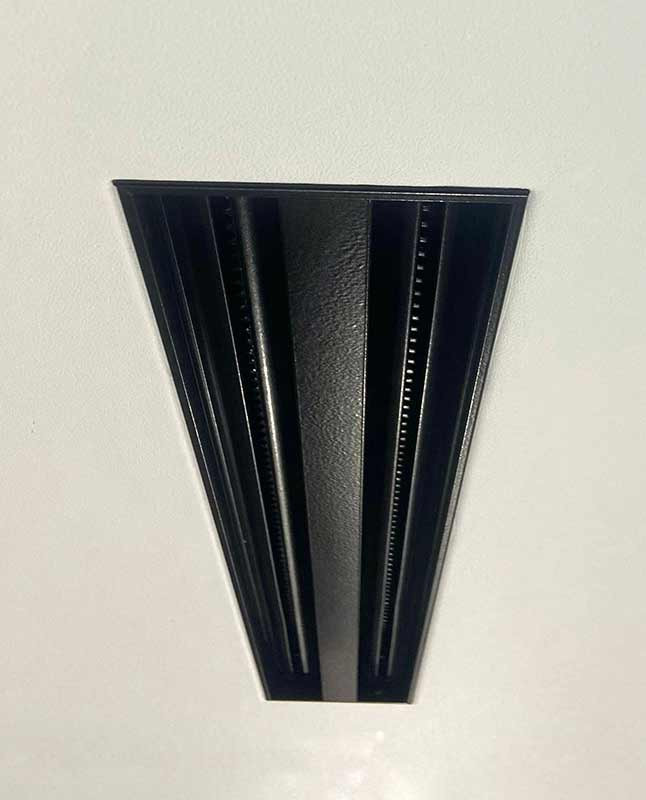

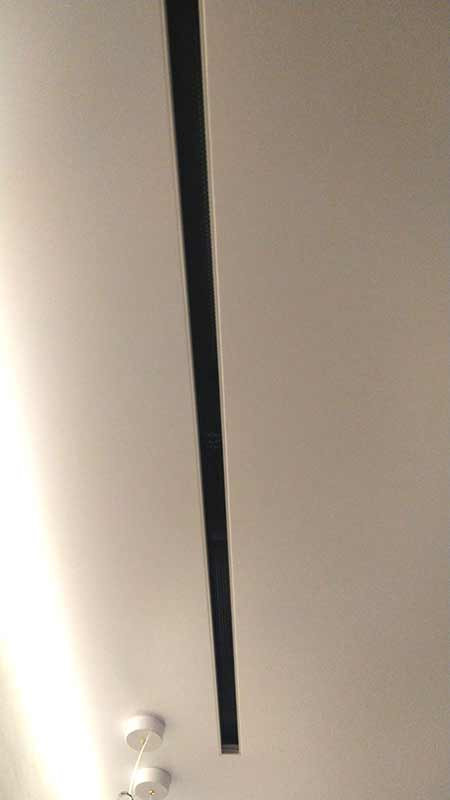

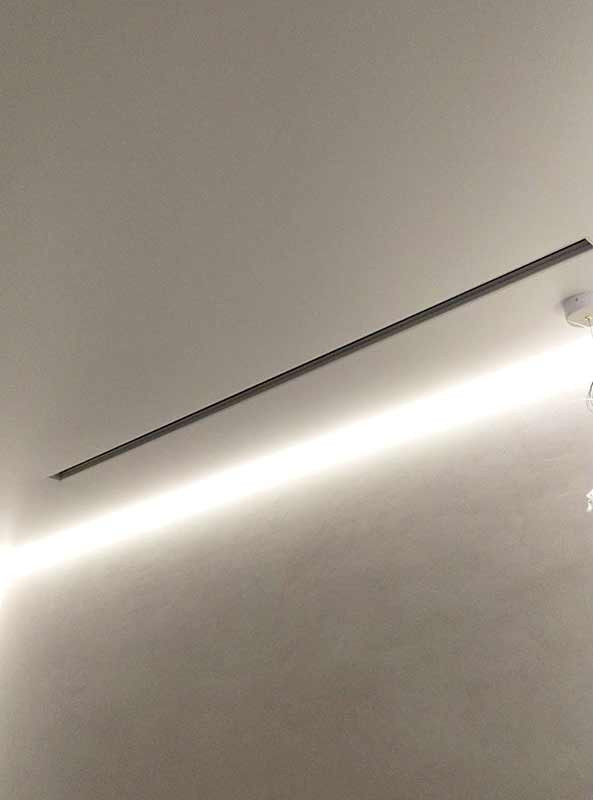

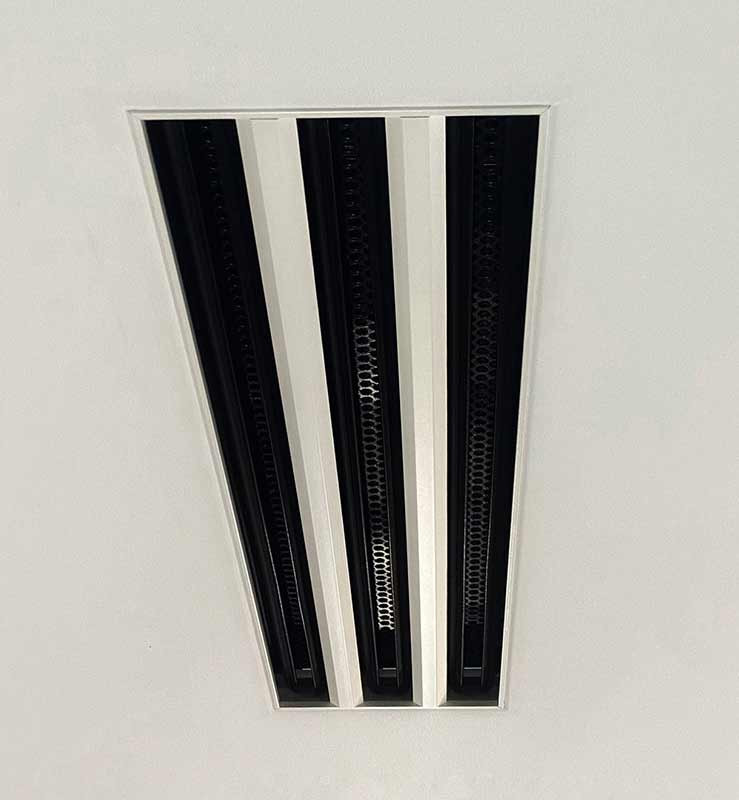

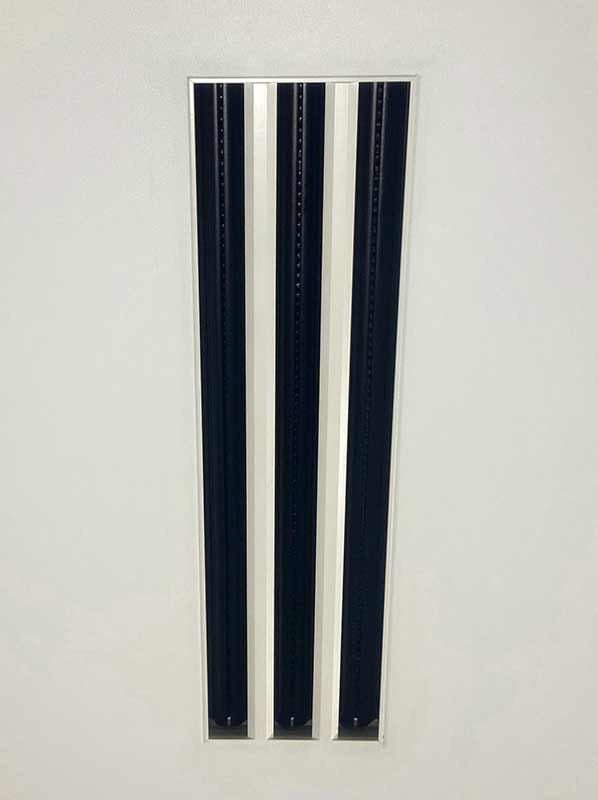

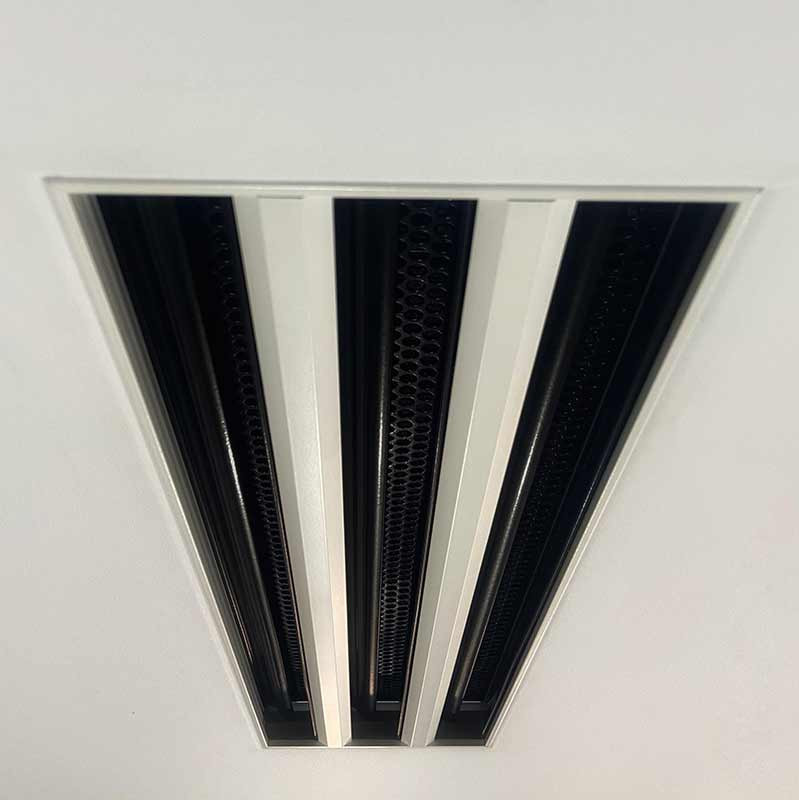

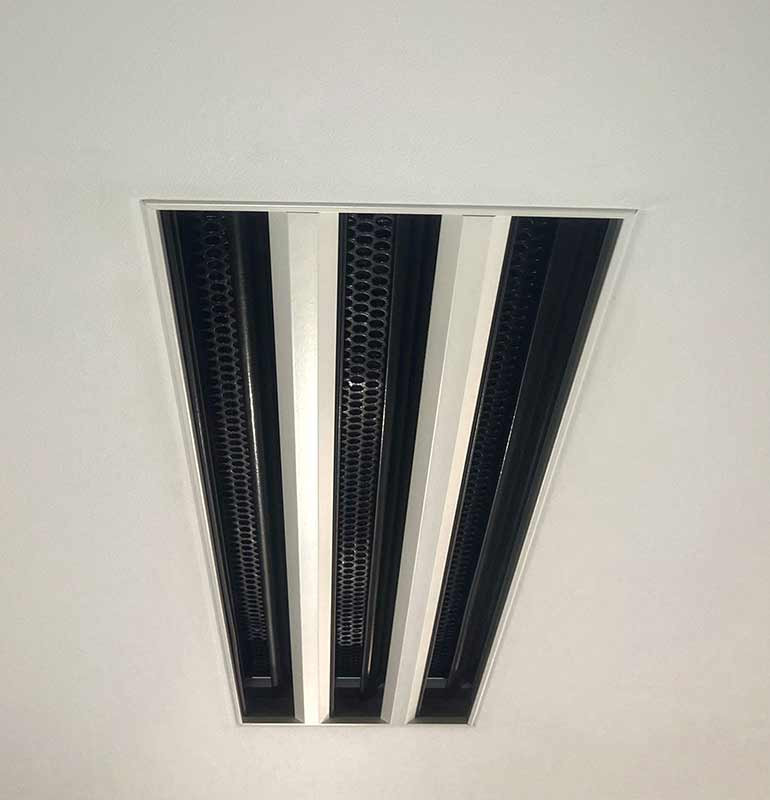

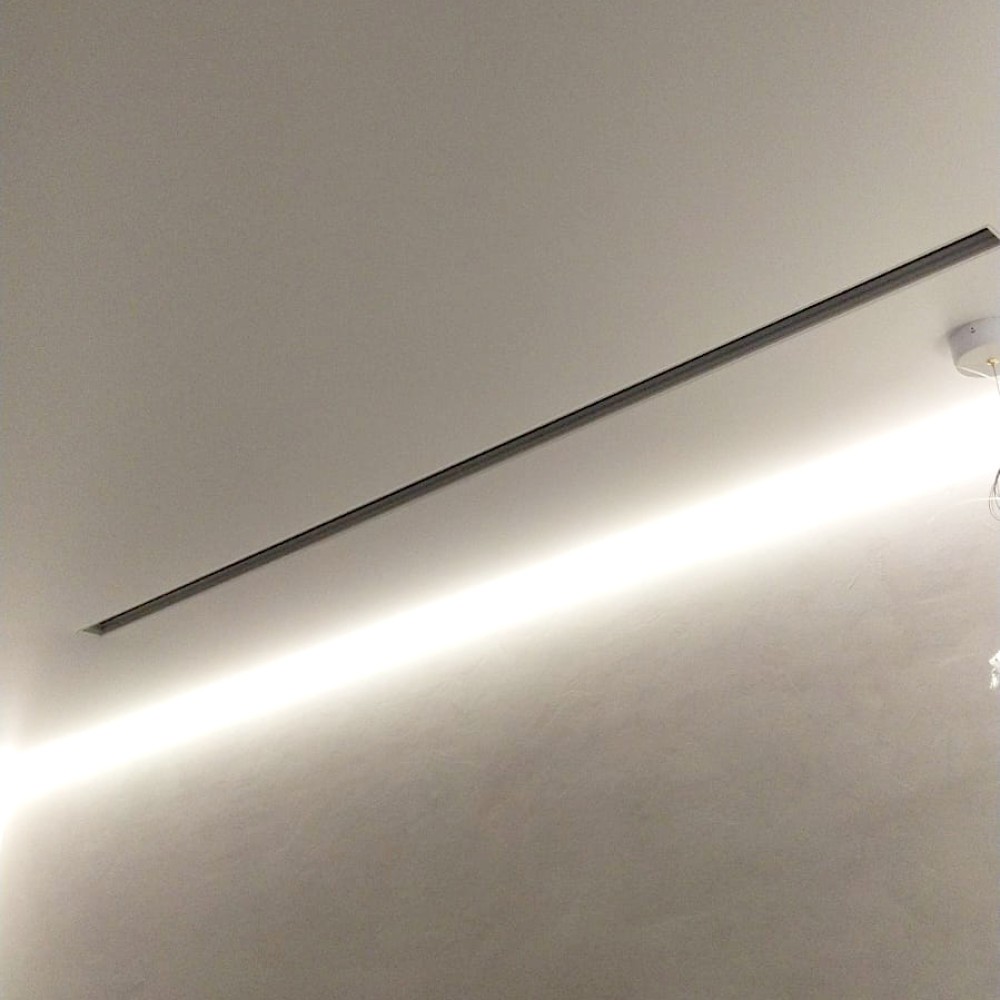

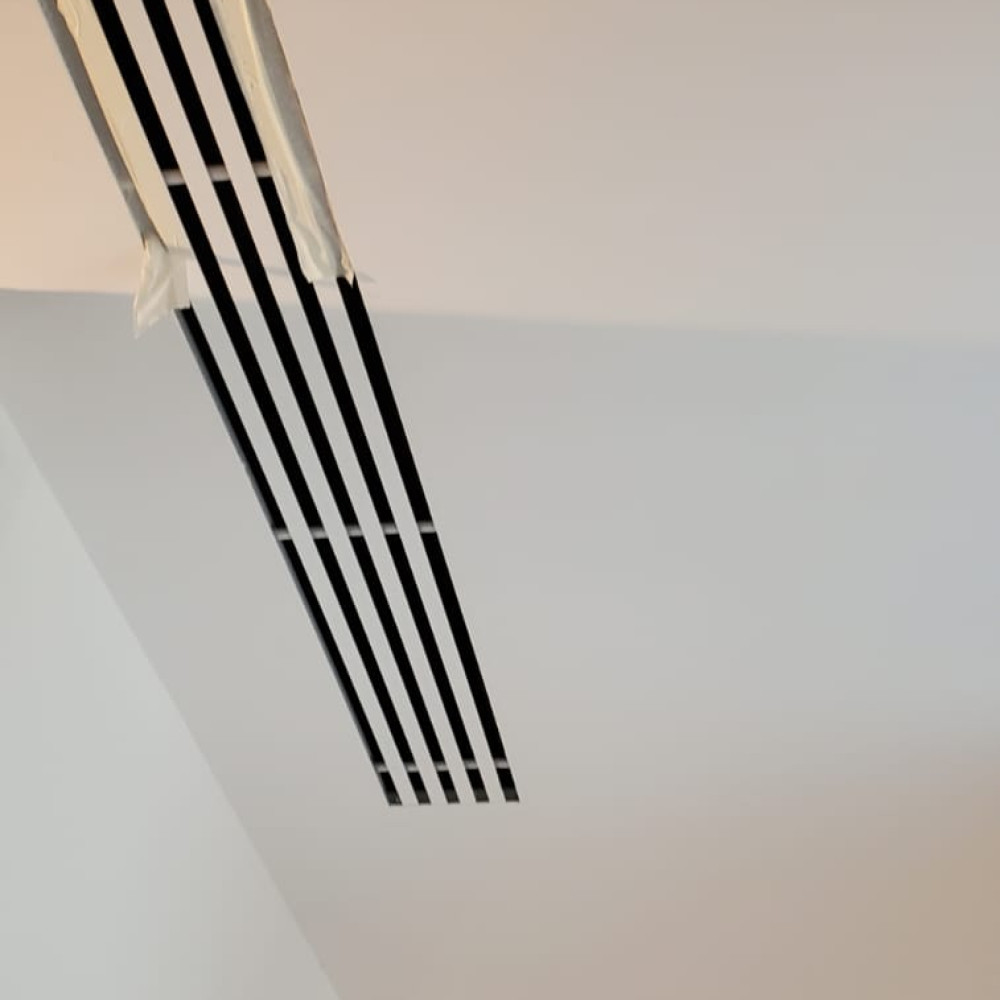

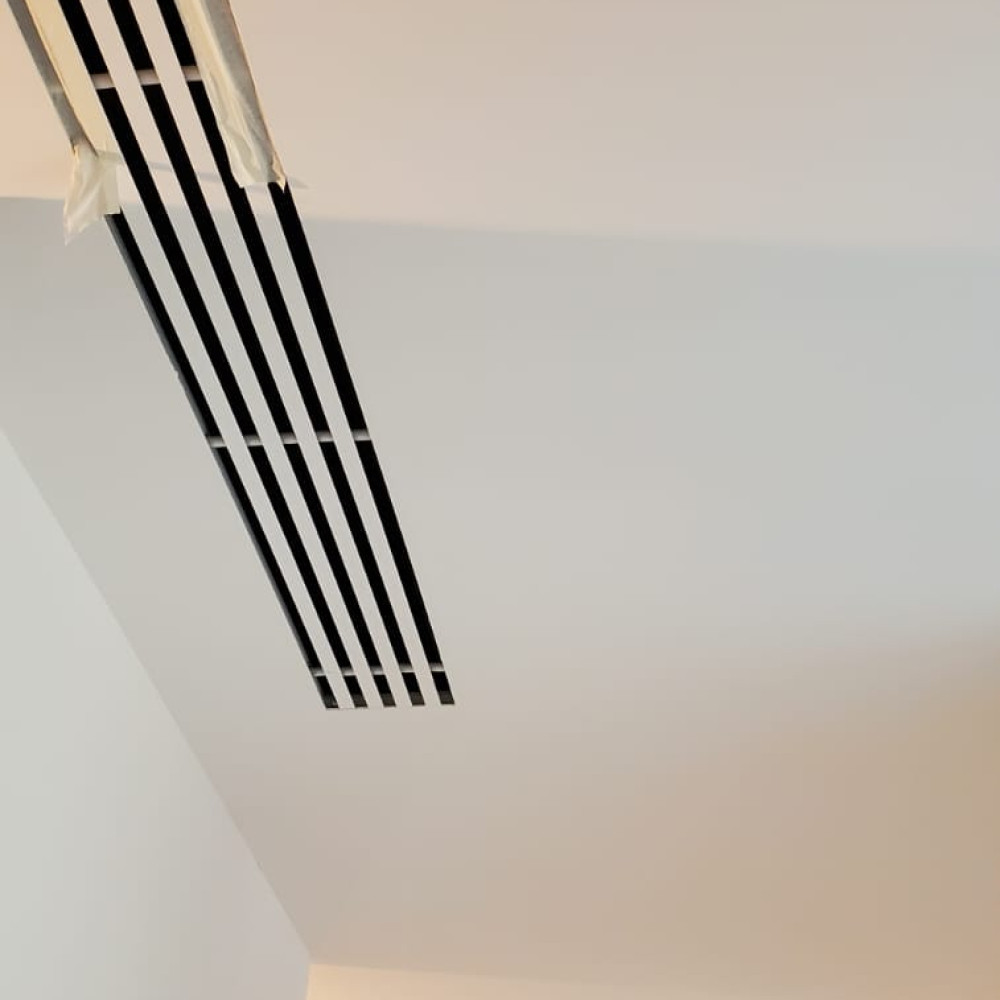

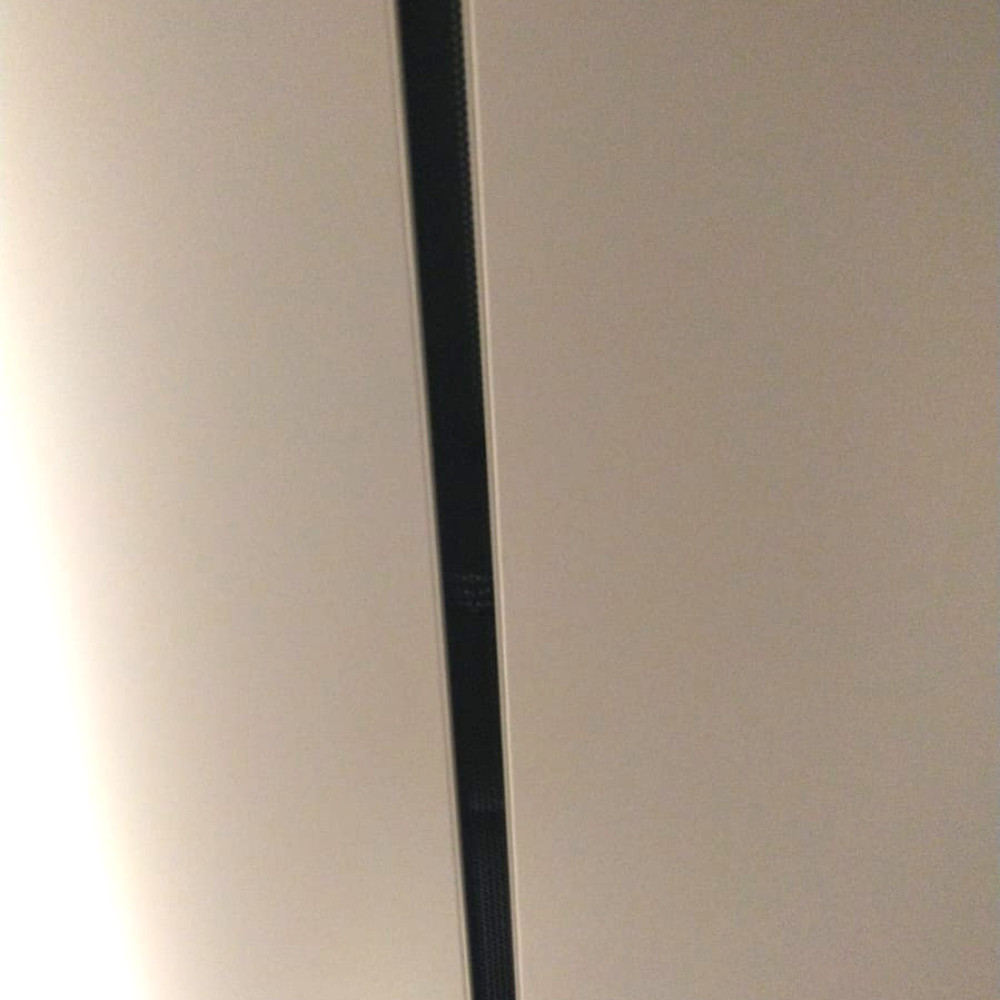

Конструкция профиля включает специальный паз с резиновым демпфером, обеспечивающий надежную фиксацию натяжного полотна (ПВХ или ткань). После установки видимой остается только щелевая часть, что создает эффект минималистичного дизайна.

Технические характеристики

Изделие производится из экструдированного алюминиевого профиля АД31 (ГОСТ 22233-2018) со следующими параметрами:

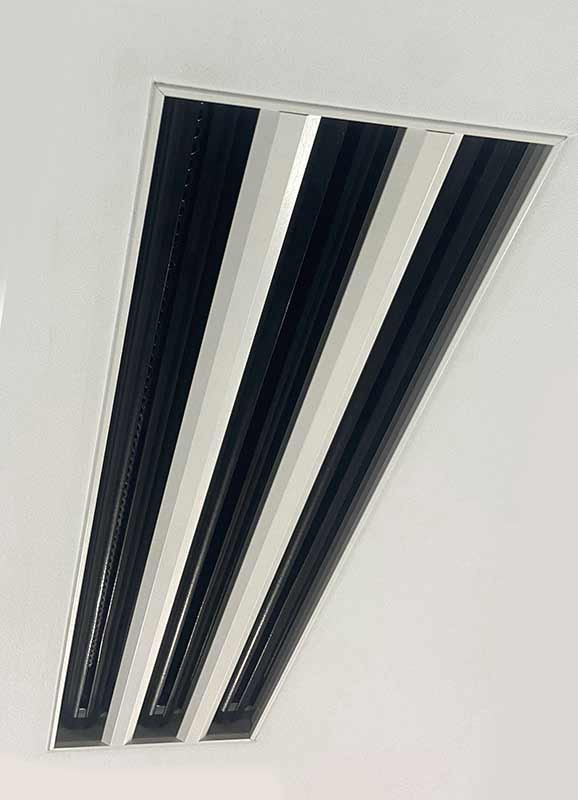

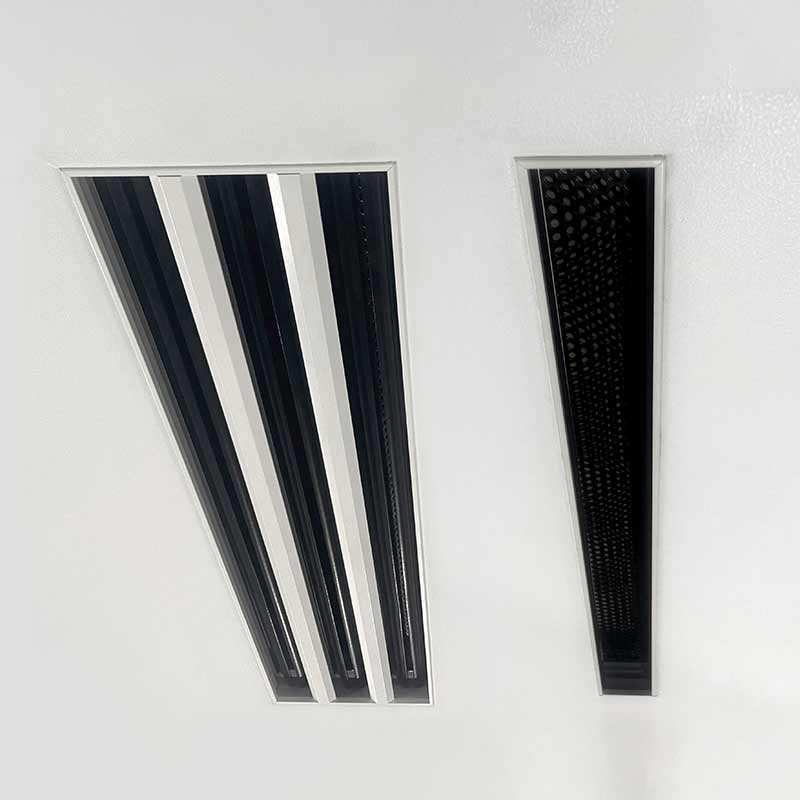

• Количество щелей: от 1 до 6
• Ширина щели: 20, 25 или 30 мм
• Длина щели: от 200 до 3000 мм с произвольным шагом
• Минимальное монтажное пространство: 85 мм

Стандартная цветовая гамма включает белый корпус (RAL 9016М матовый) и черное внутреннее исполнение (RAL9005М матовый). Возможна индивидуальная окраска в любой цвет по шкале RAL.

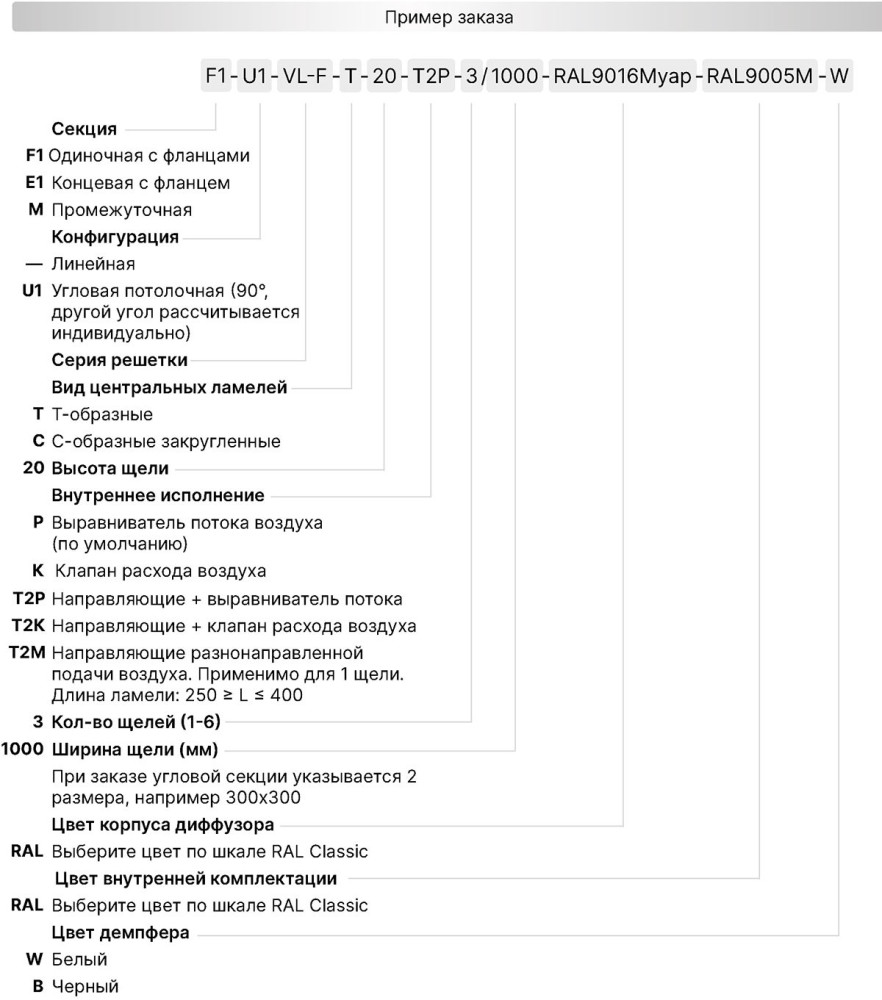

Комплектация и модификации

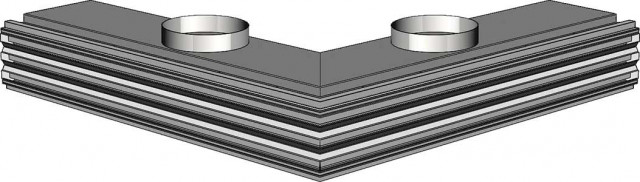

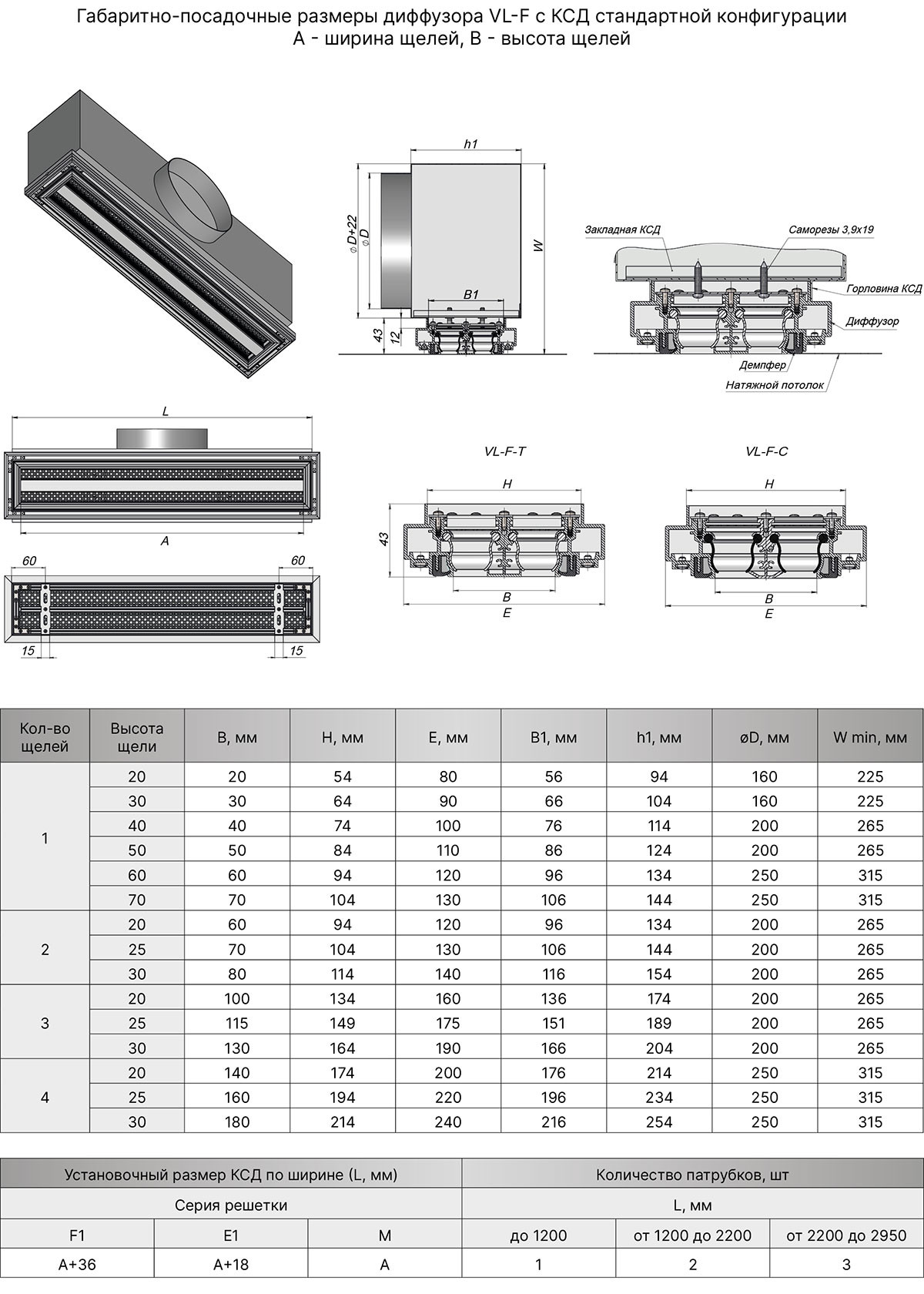

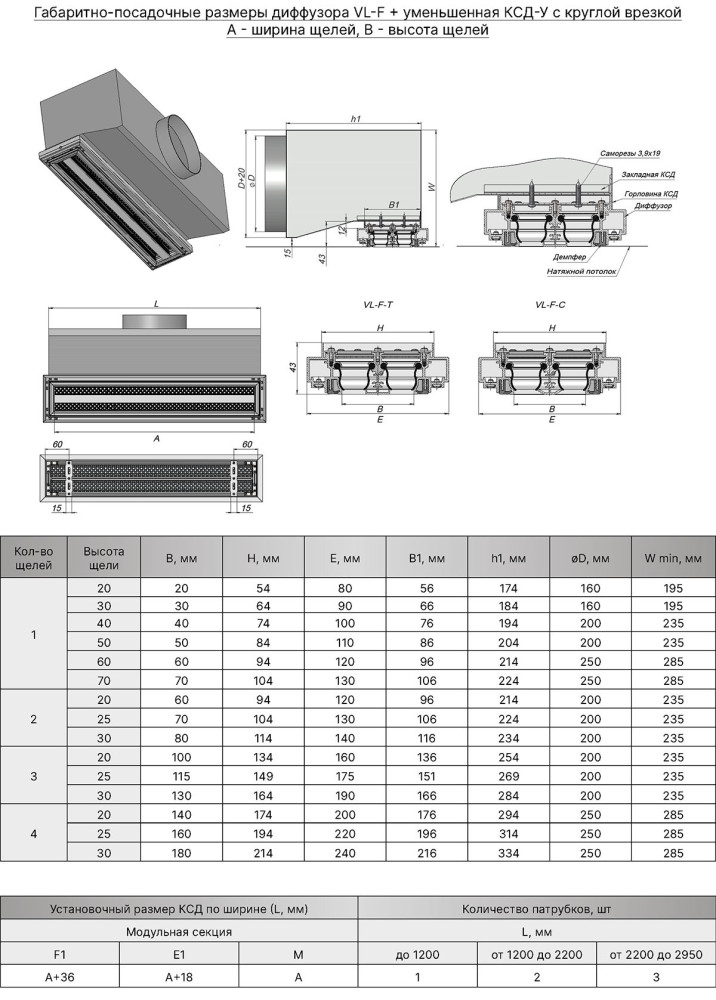

Диффузоры VL-F могут комплектоваться различными типами камер статического давления:

• КСД - стандартная с круглой врезкой
• КСД-У - уменьшенная с круглой врезкой
• КСД-У-О - уменьшенная с овальной врезкой
• КСД-У-П - уменьшенная с прямоугольной врезкой

Камеры изготавливаются из оцинкованной стали толщиной 0,4-1,5 мм и обеспечивают равномерное распределение воздушных потоков. Уменьшенные модификации позволяют оптимизировать использование пространства.

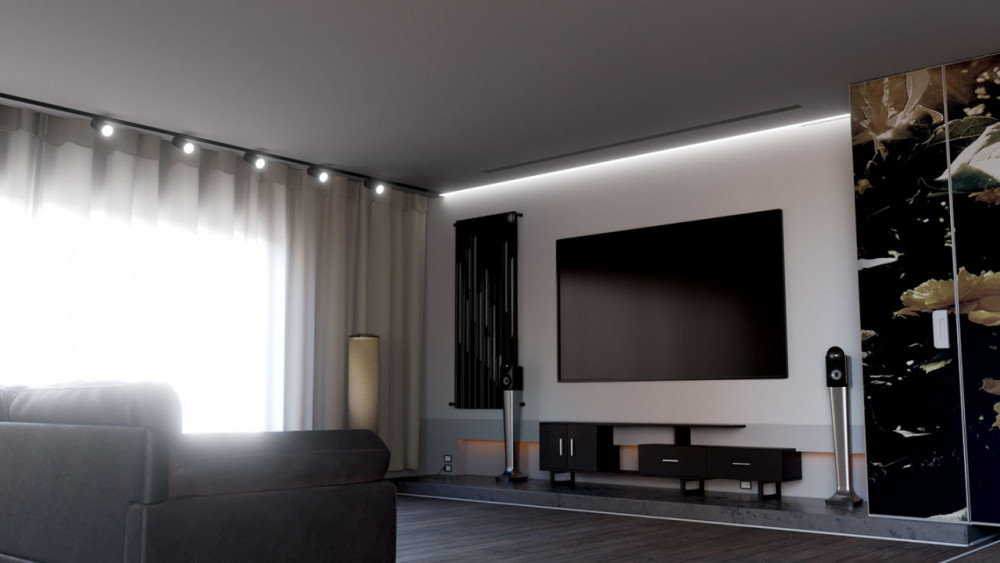

Линейные диффузоры VL-F сочетают функциональность вентиляционного оборудования с современным дизайном, идеально вписываясь в концепцию скрытых инженерных систем.

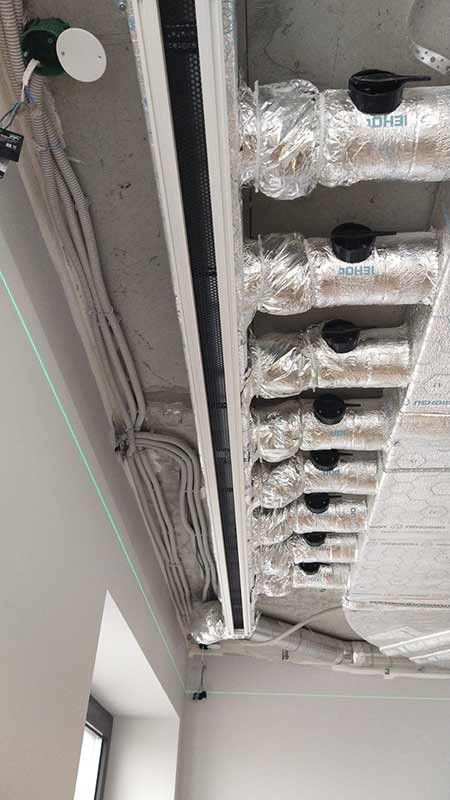

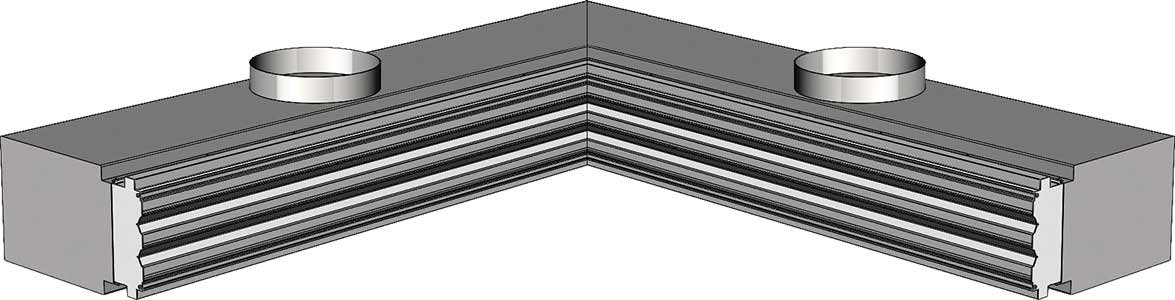

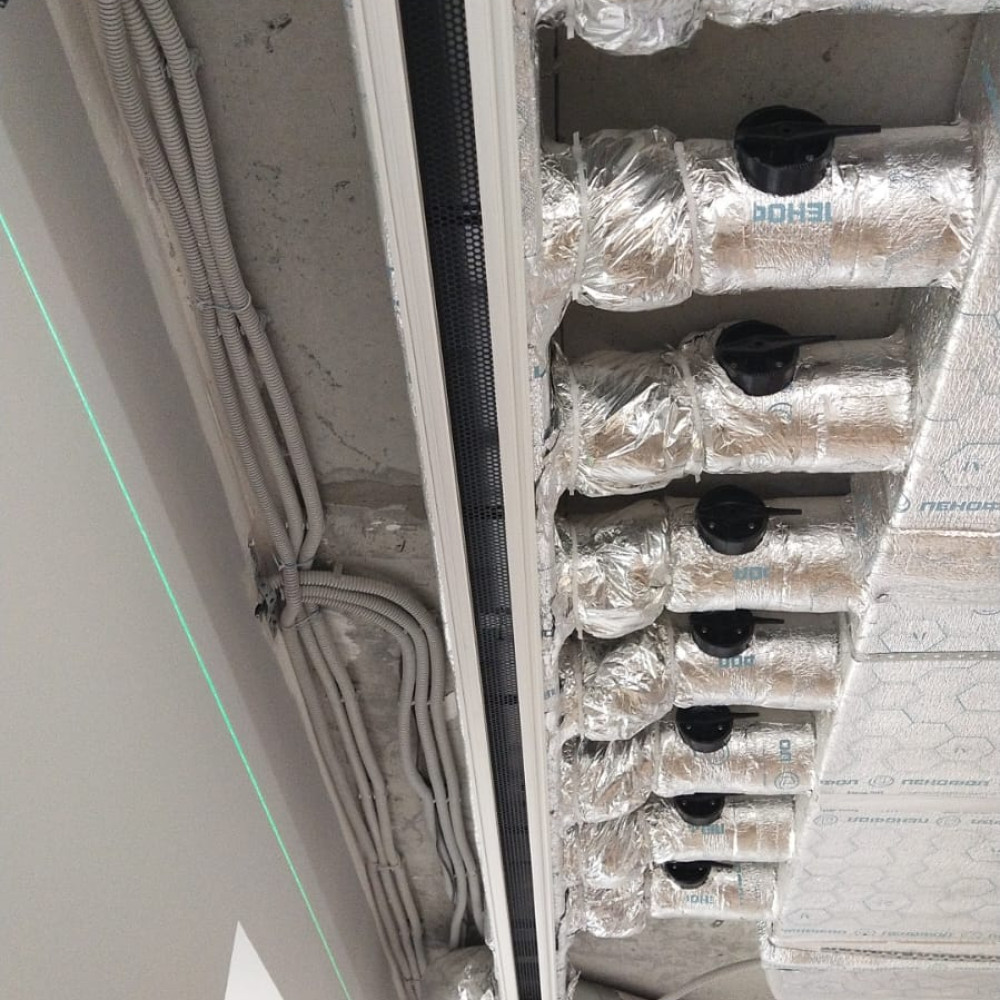

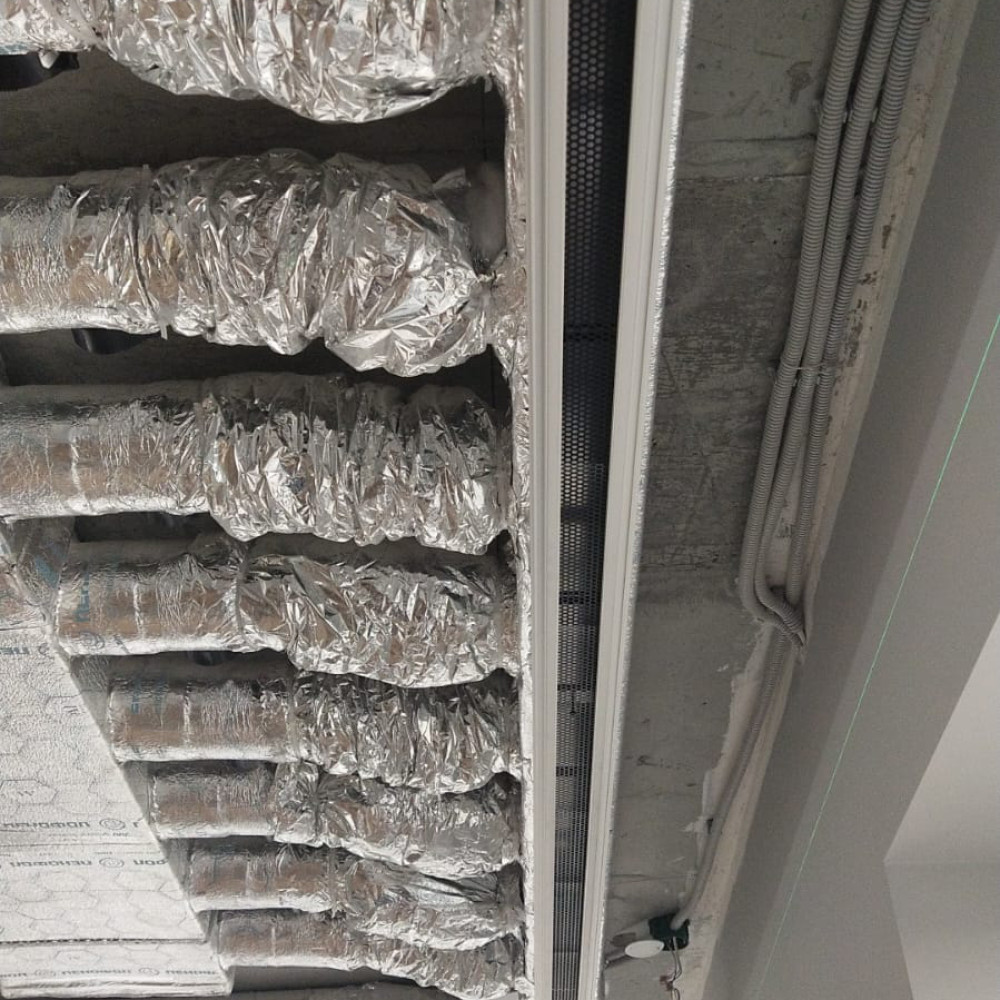

Дополнительные опции включают возможность модульной сборки в непрерывные линии, установку регулирующих клапанов и направляющих для управления воздушным потоком. Подключение возможно к воздуховодам диаметром 100-200 мм или системам BLAUFAST.
