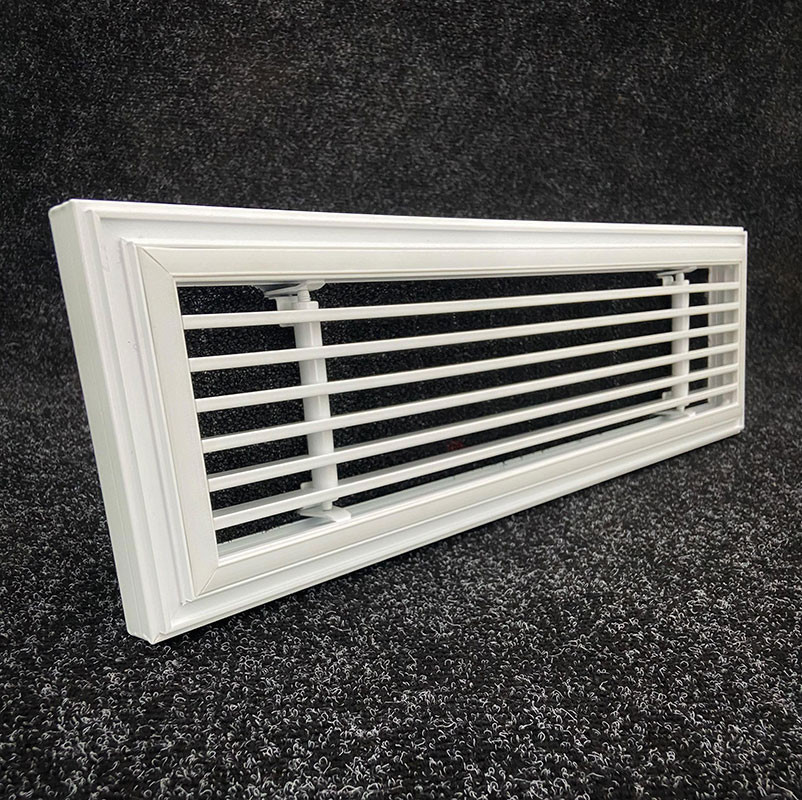

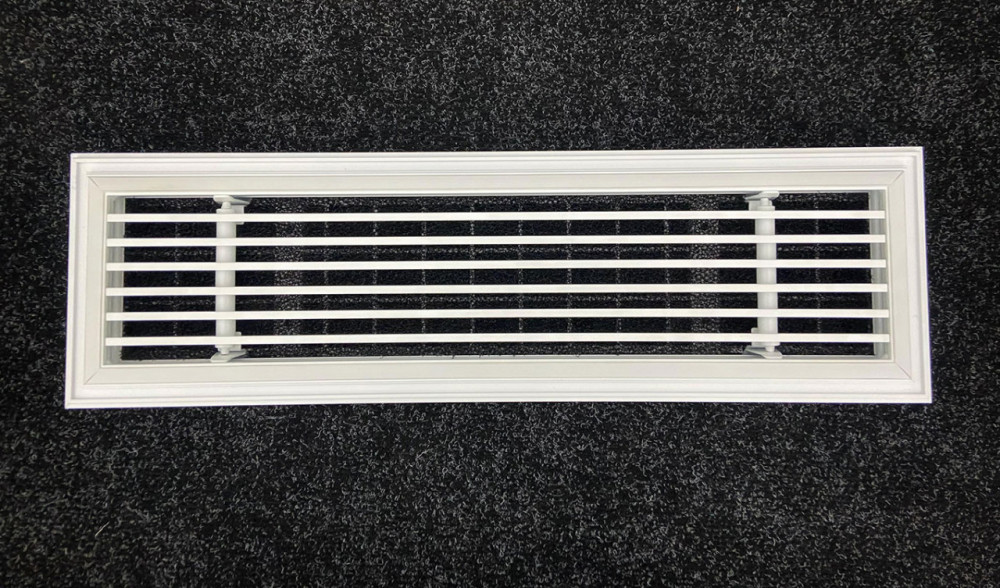

Скрытая решетка в натяжной потолок VLLS-F со съемными ламелями

Скрытая решетка в натяжной потолок VLLS-F со съемными ламелями

Скрытый монтаж в натяжной потолок
Назначение: приток / вытяжка.
Место установки: жилые и общественные помещения.
Этап отделки: черновая отделка.
Совместимость: любое полотно (ПВХ, ткань)

Особенности конструкции:

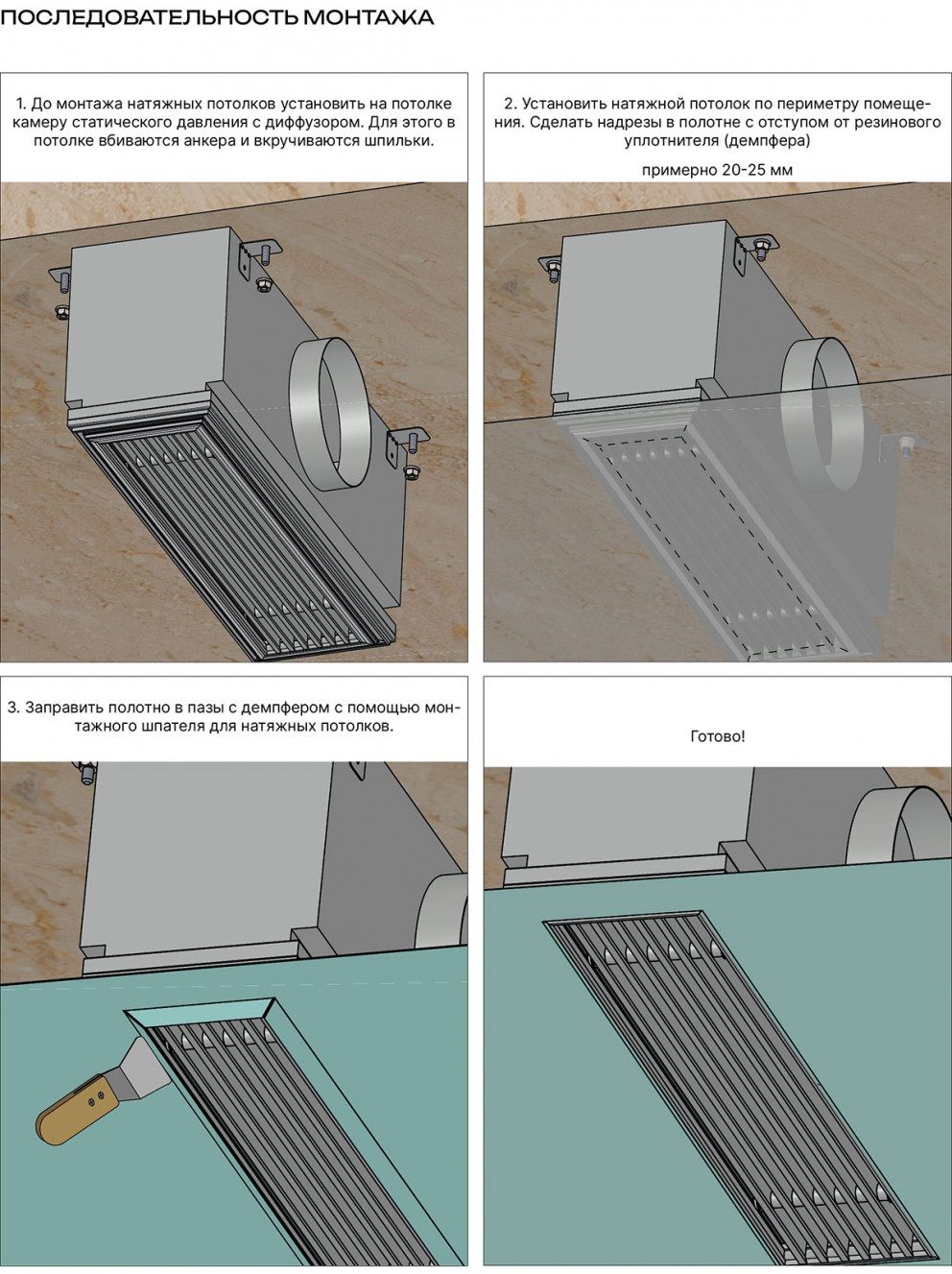

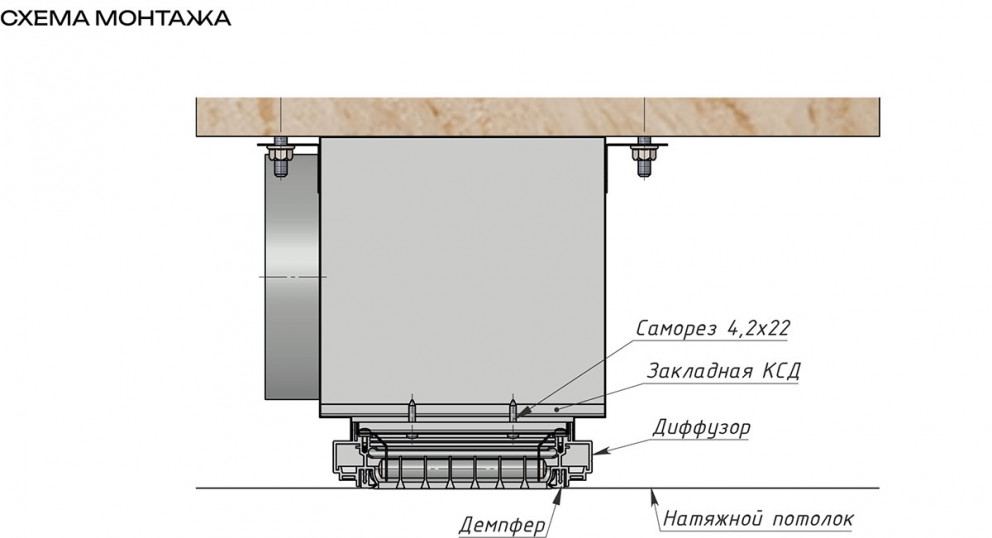

• рама диффузора имеет специальный паз с резиновым уплотнителем (демпфером) для установки натяжного полотна;
• демпфер имеет запатентованную форму, обеспечивающую надежную фиксацию полотна за счет прижимного «язычка», который жестко и надежно фиксирует полотно к профилю рамы диффузора без дополнительных средств фиксации, например, склеивания или спаивания полотна к гарпуну;
• узкие ламели шириной 5,5 мм, образующие ровные щели шириной 10 мм;

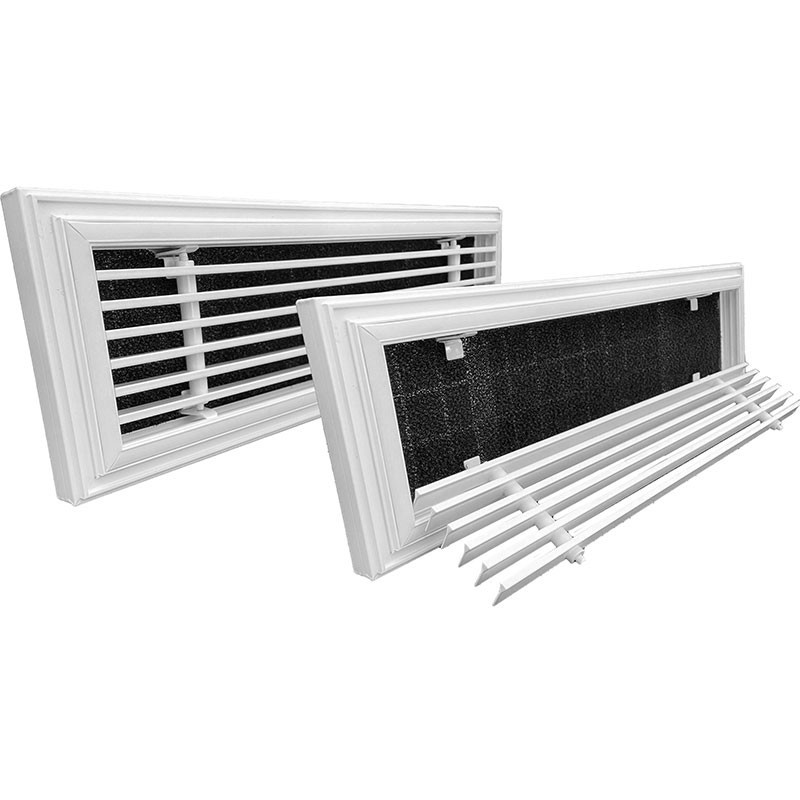

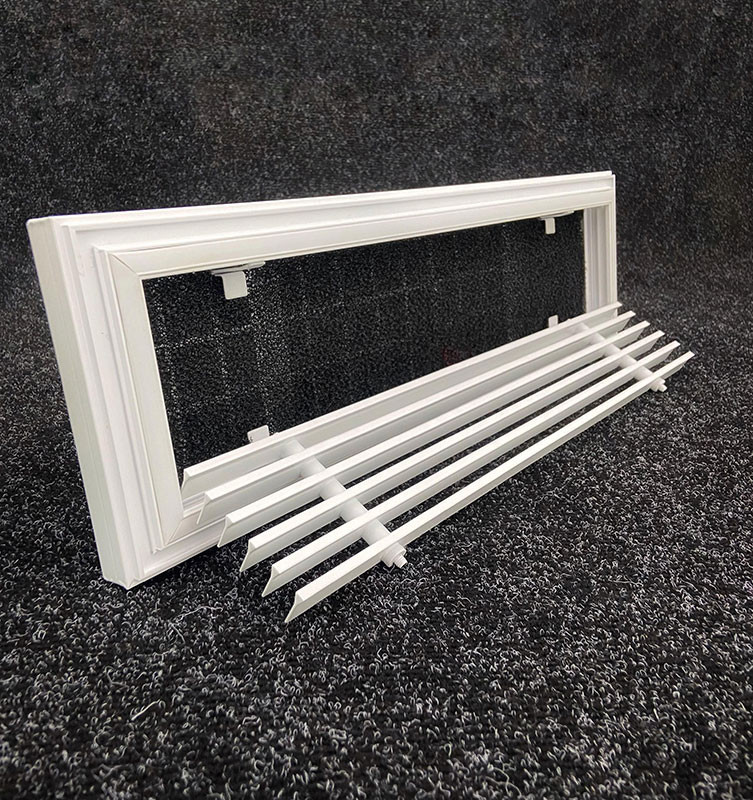

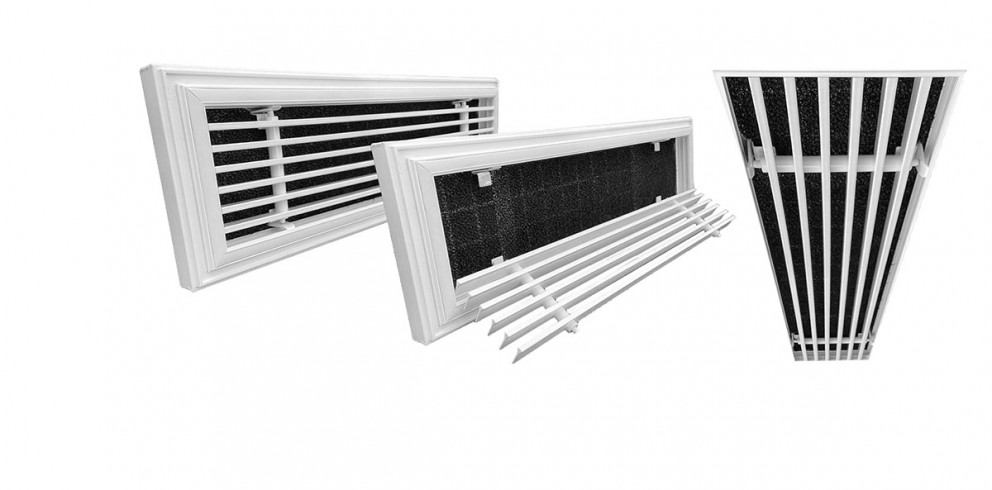

• съемное ламельное полотно;

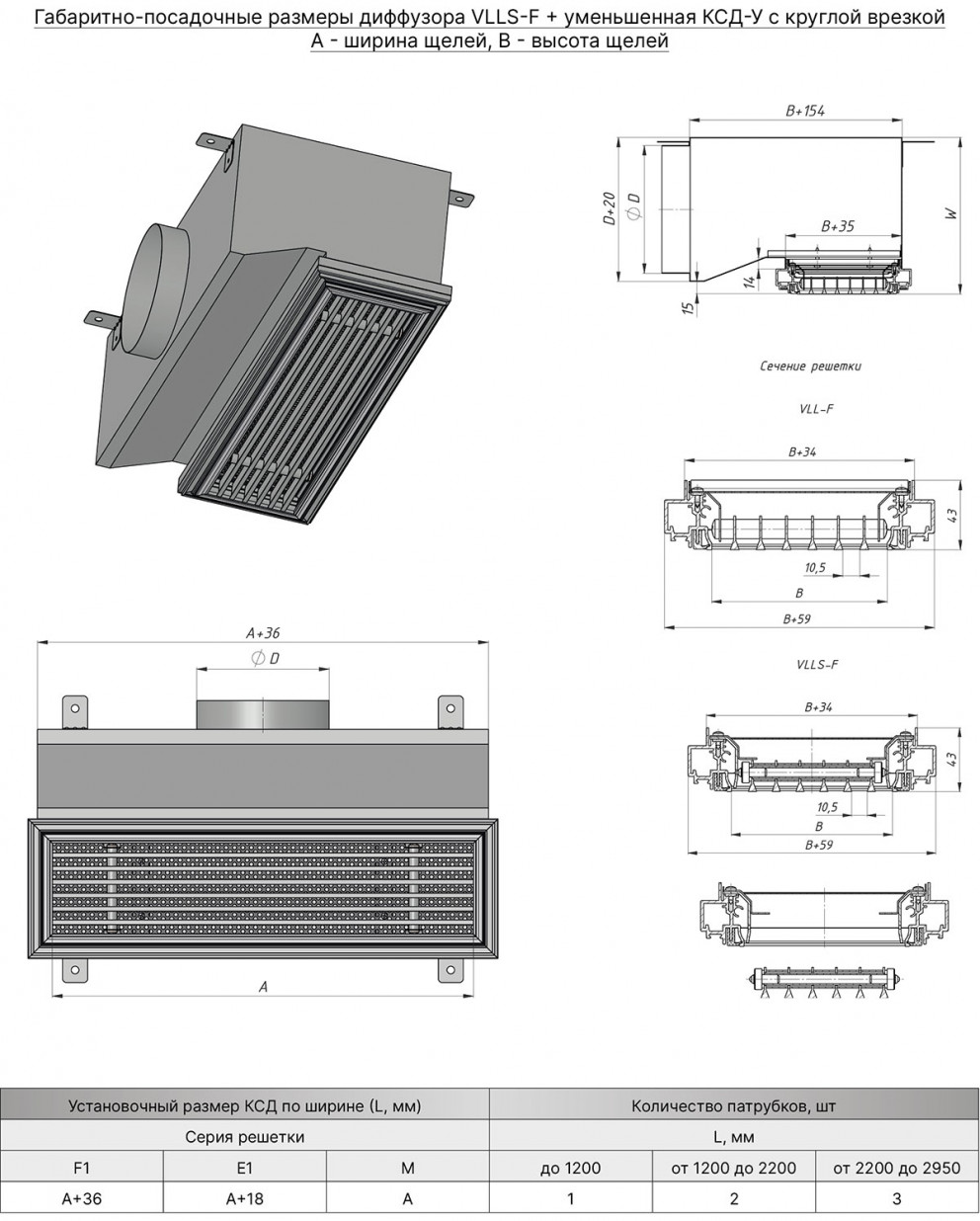

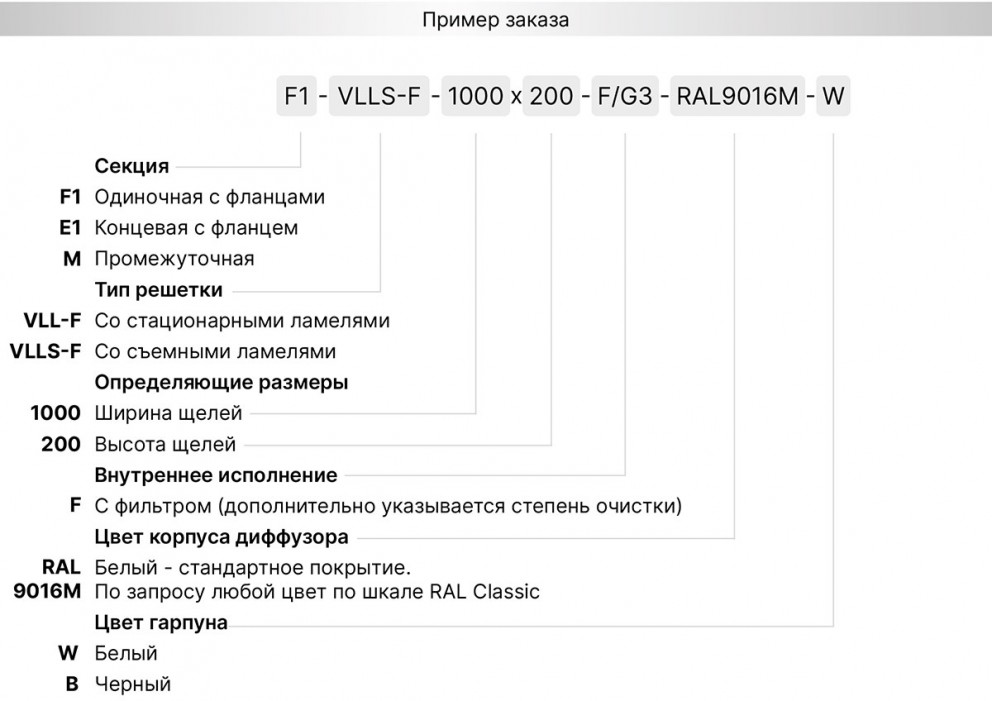

• любой размер с шагом 1 мм (минимальный – 200х100 мм, максимальный для VLL-F – 2000х1000 мм, для VLLS-F – 2000х500);

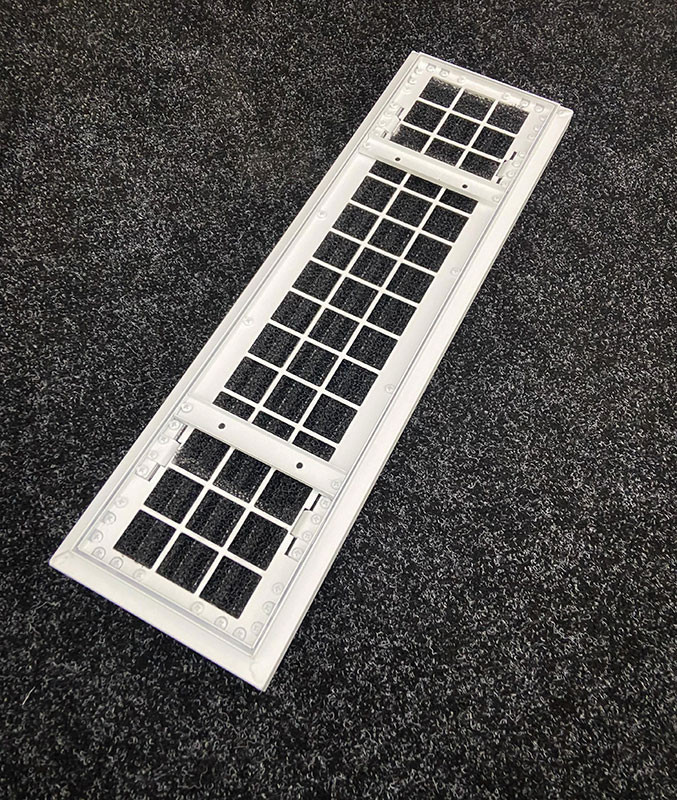

• решетки со съемным полотном VLLS-F могут комплектоваться фильтром по запросу;
• возможна дополнительная комплектация выравнивателем воздуха.
• минимальный запас запотолочного монтажного пространства - 104 мм;
• присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST;

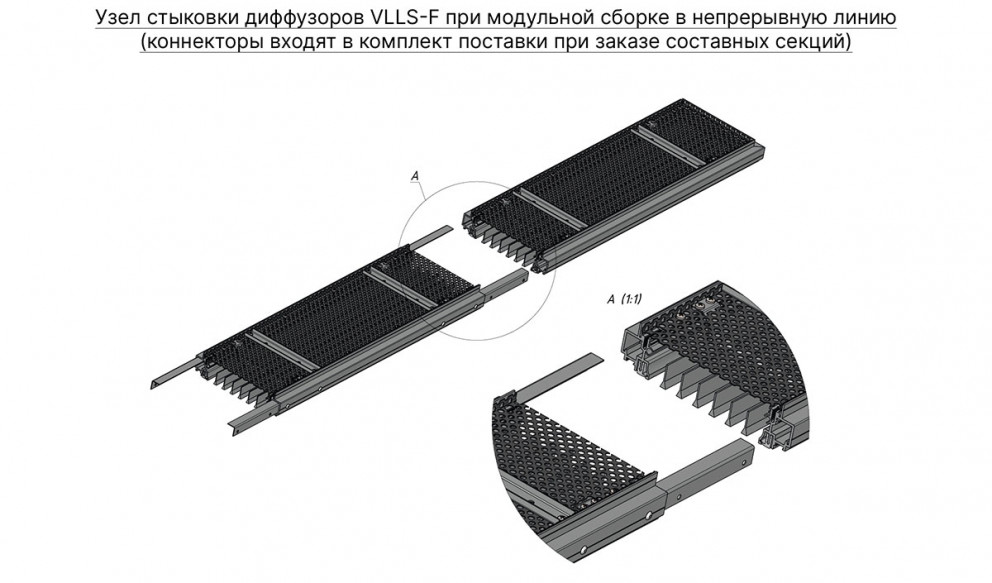

• возможна модульная сборка в непрерывную линию из составных секций.

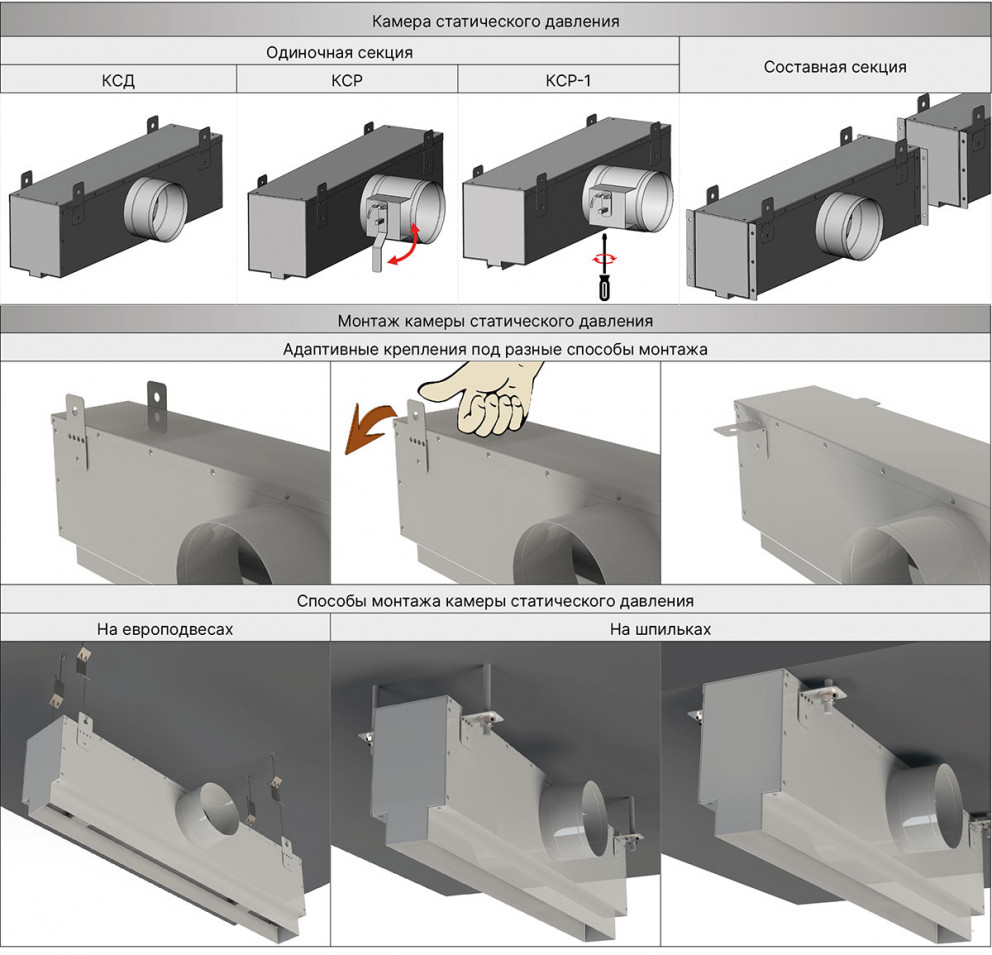

Камера статического давления. Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР). Она обеспечивает равномерное распределение воздушных масс через сечение решетки.
КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

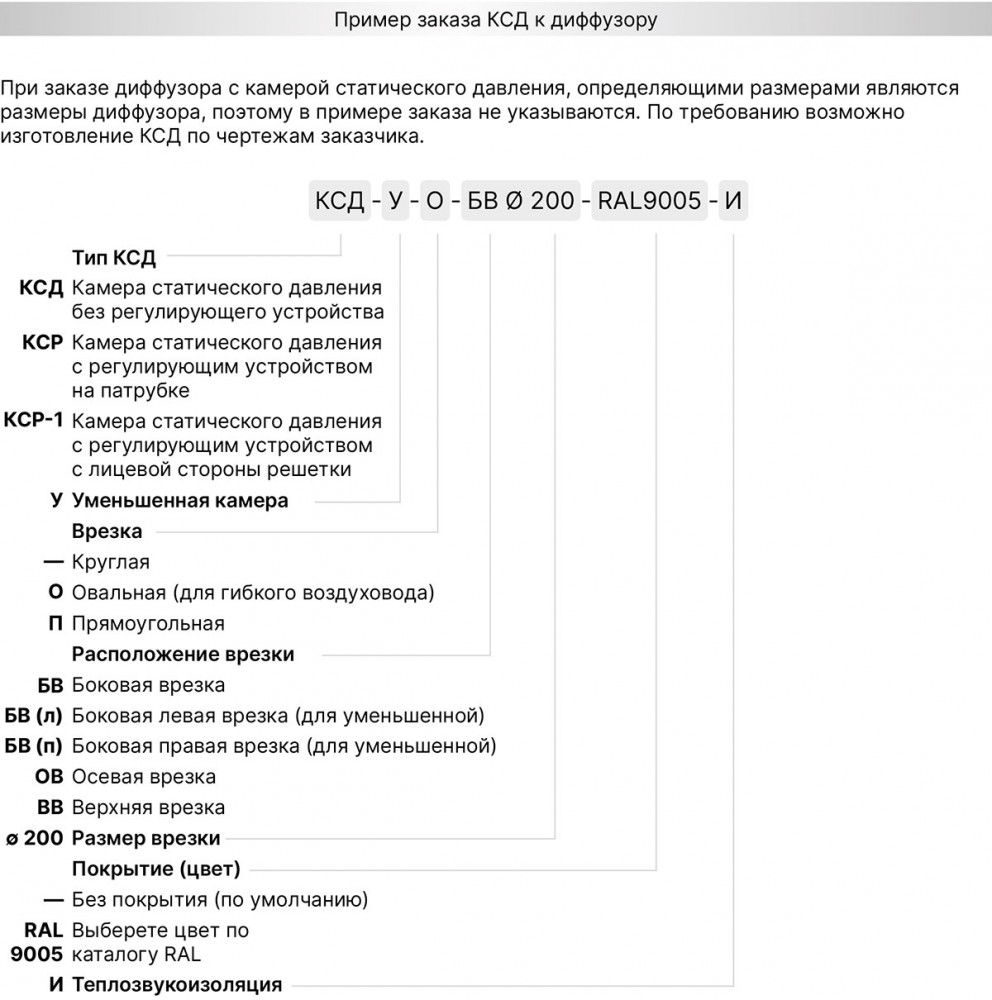

Типы КСД:

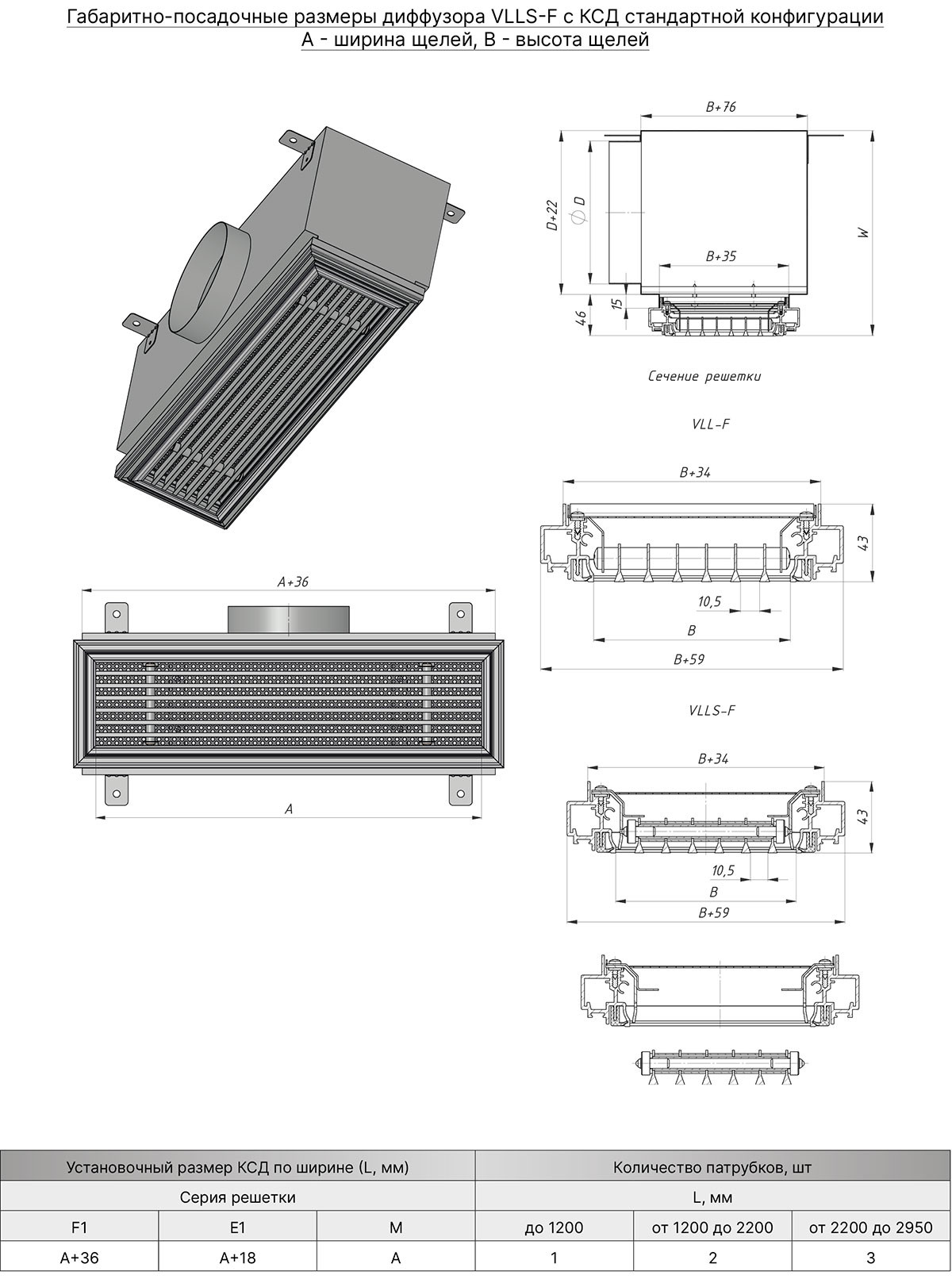

• КСД - стандартная камера с круглой врезкой;
• КСД-У - уменьшенная камера с круглой врезкой;

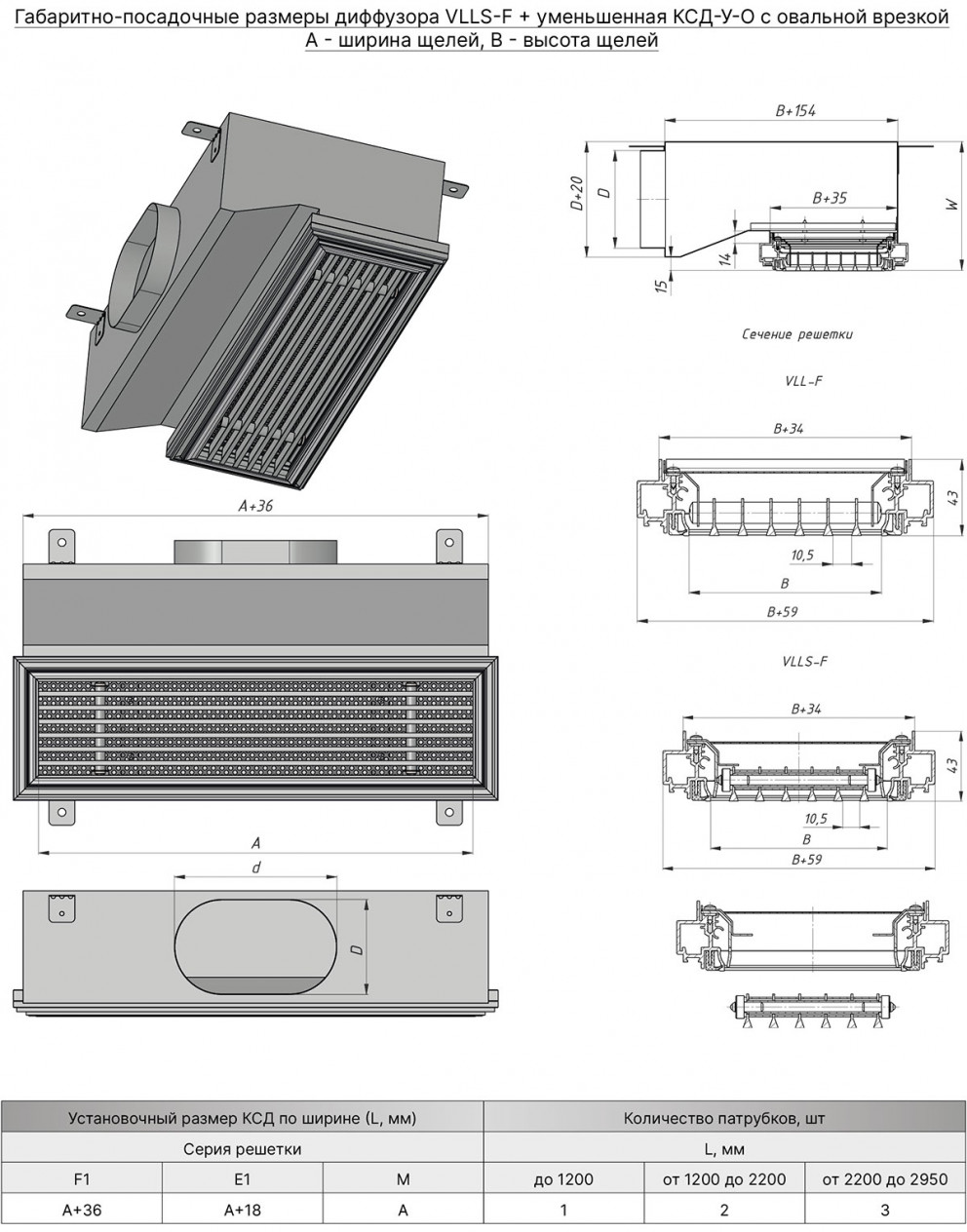

• КСД-У-О - уменьшенная камера с овальной врезкой;

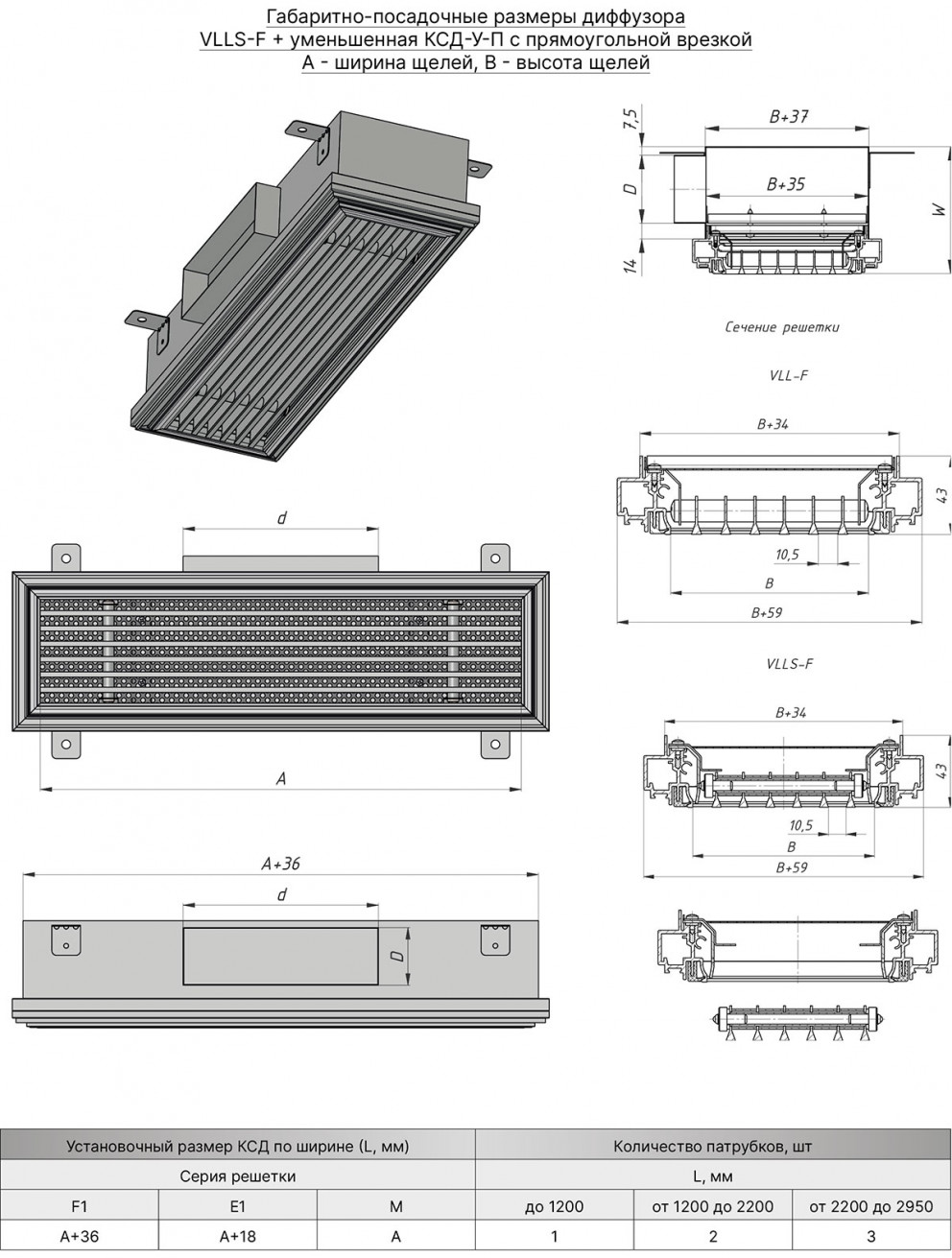

• КСД-У-П - уменьшенная камера с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.

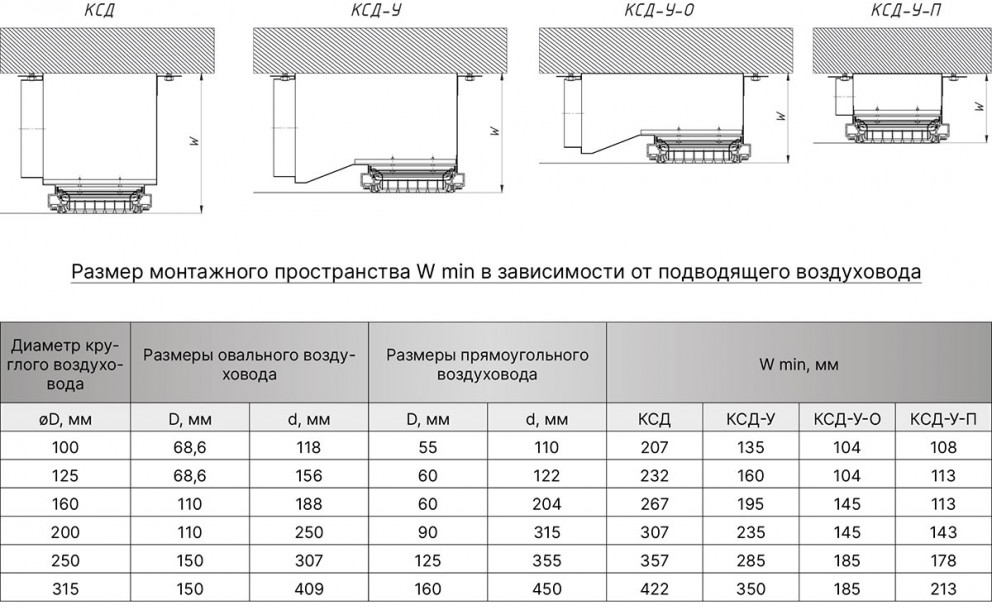

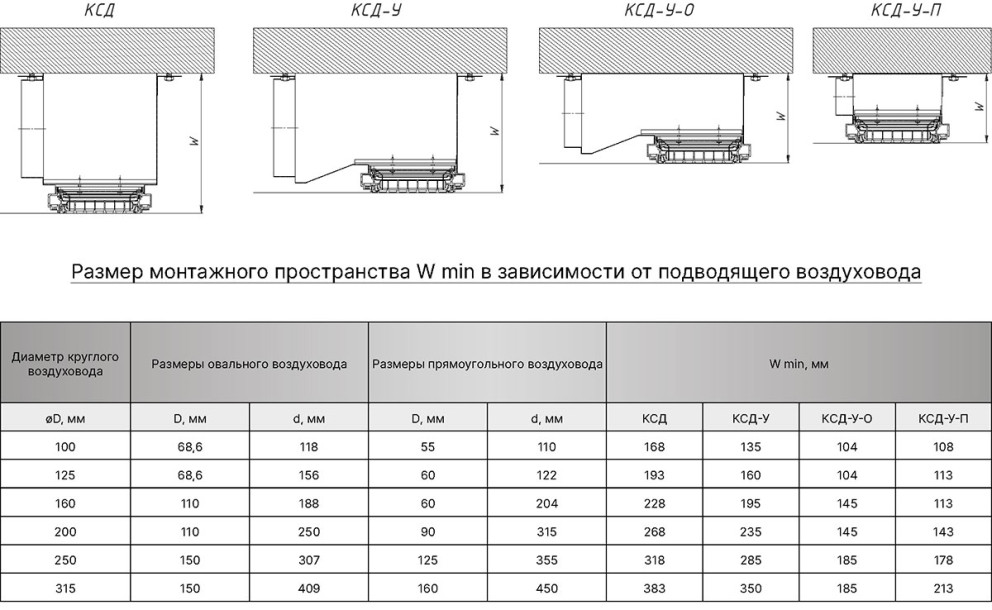

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

Используемые материалы. Щелевые решетки VLL-F и VLLS-F изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL 9016М матовый, а внутреннее исполнение в чёрный цвет RAL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
