Щелевой приточно-вытяжной диффузор АДЛ-З - Аналог решетки АНС

Щелевой приточно-вытяжной диффузор АДЛ-З - Аналог решетки АНС

Конструктивные особенности и применение

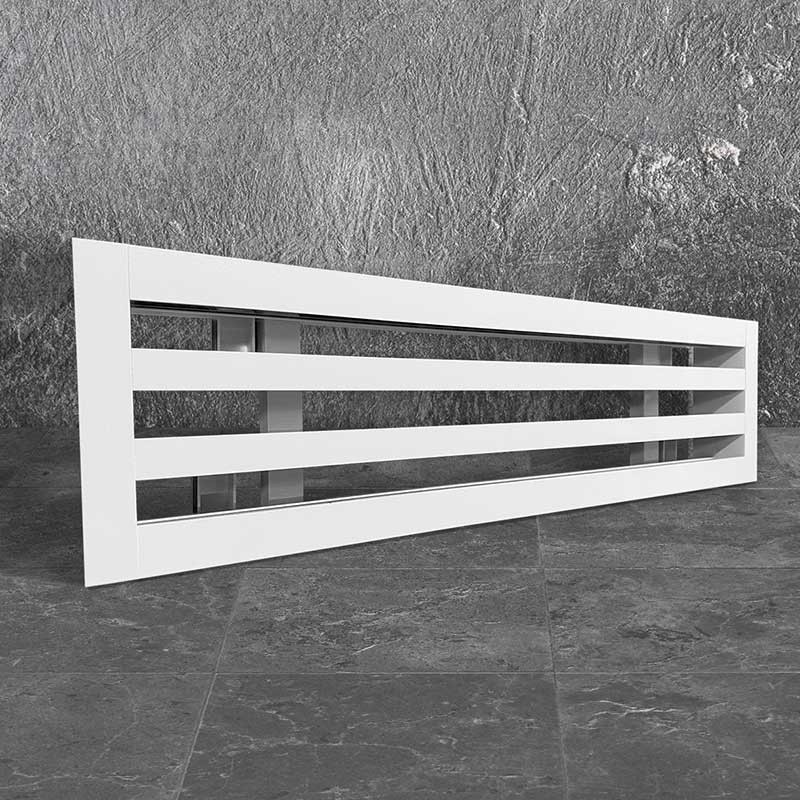

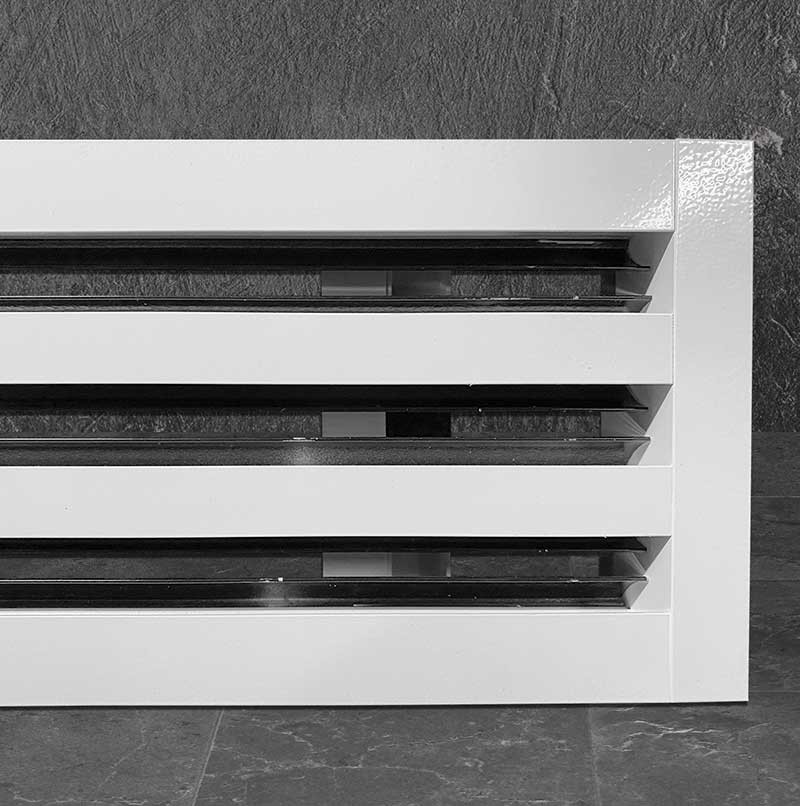

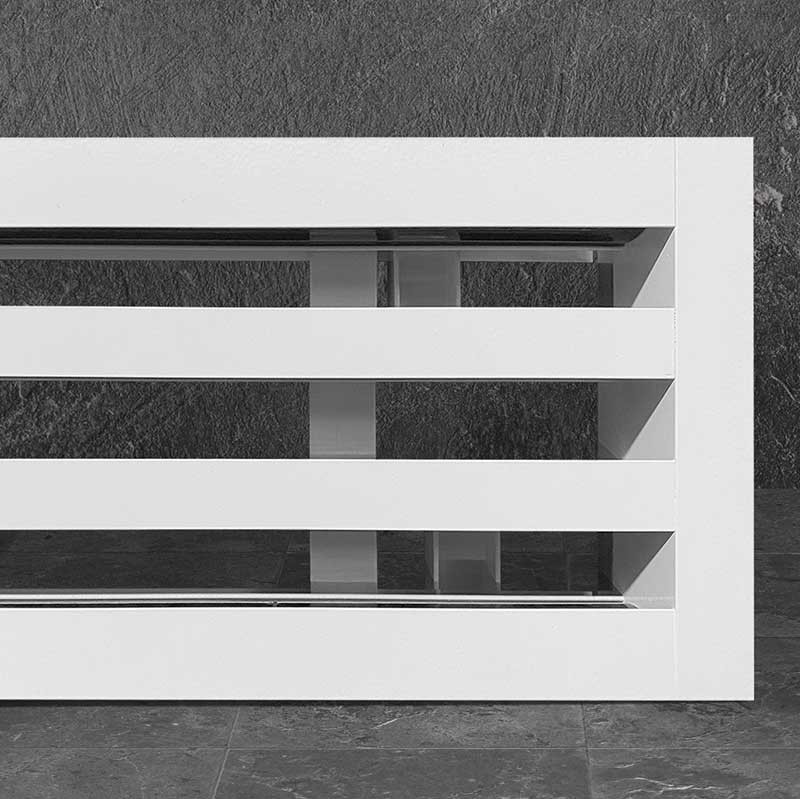

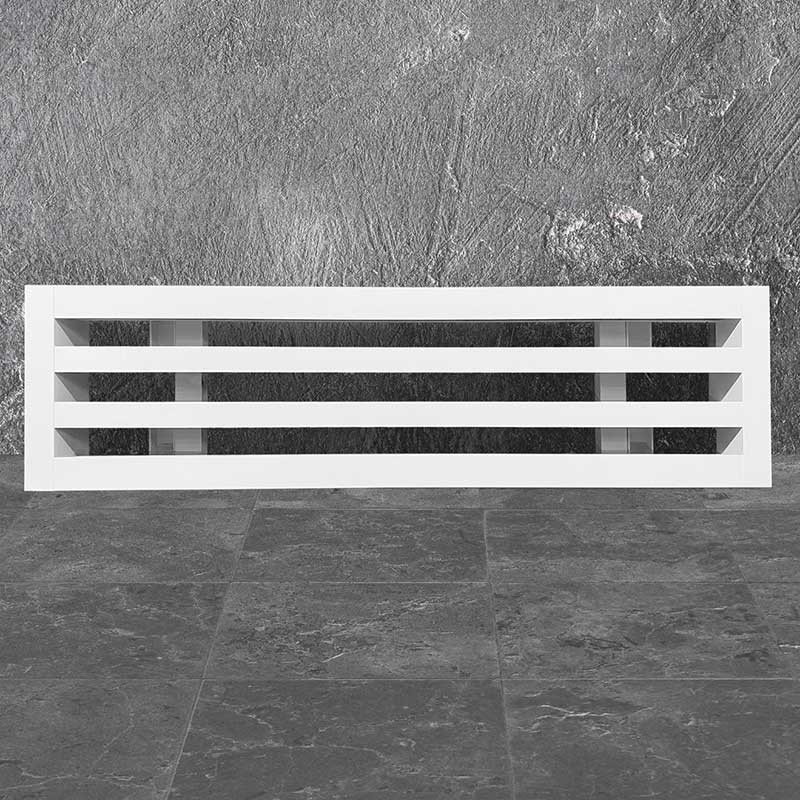

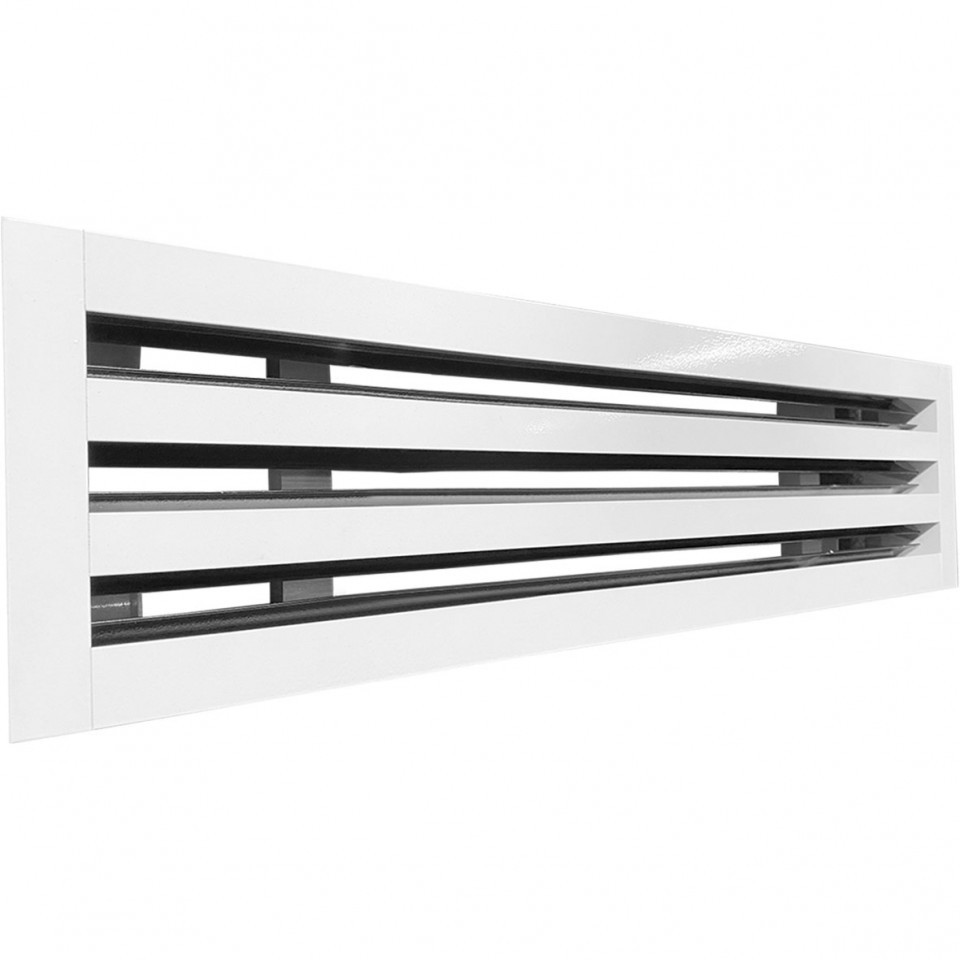

Щелевой диффузор АДЛ-З представляет собой современное решение для систем кондиционирования, являясь функциональным аналогом решетки АНС. Конструкция изделия предусматривает наличие регулируемых ламелей, позволяющих точно направлять воздушный поток в помещении, при этом не имея клапана расхода воздуха. Может использоваться как самостоятельное изделие в виде одиночной секции или в составе составной конструкции.

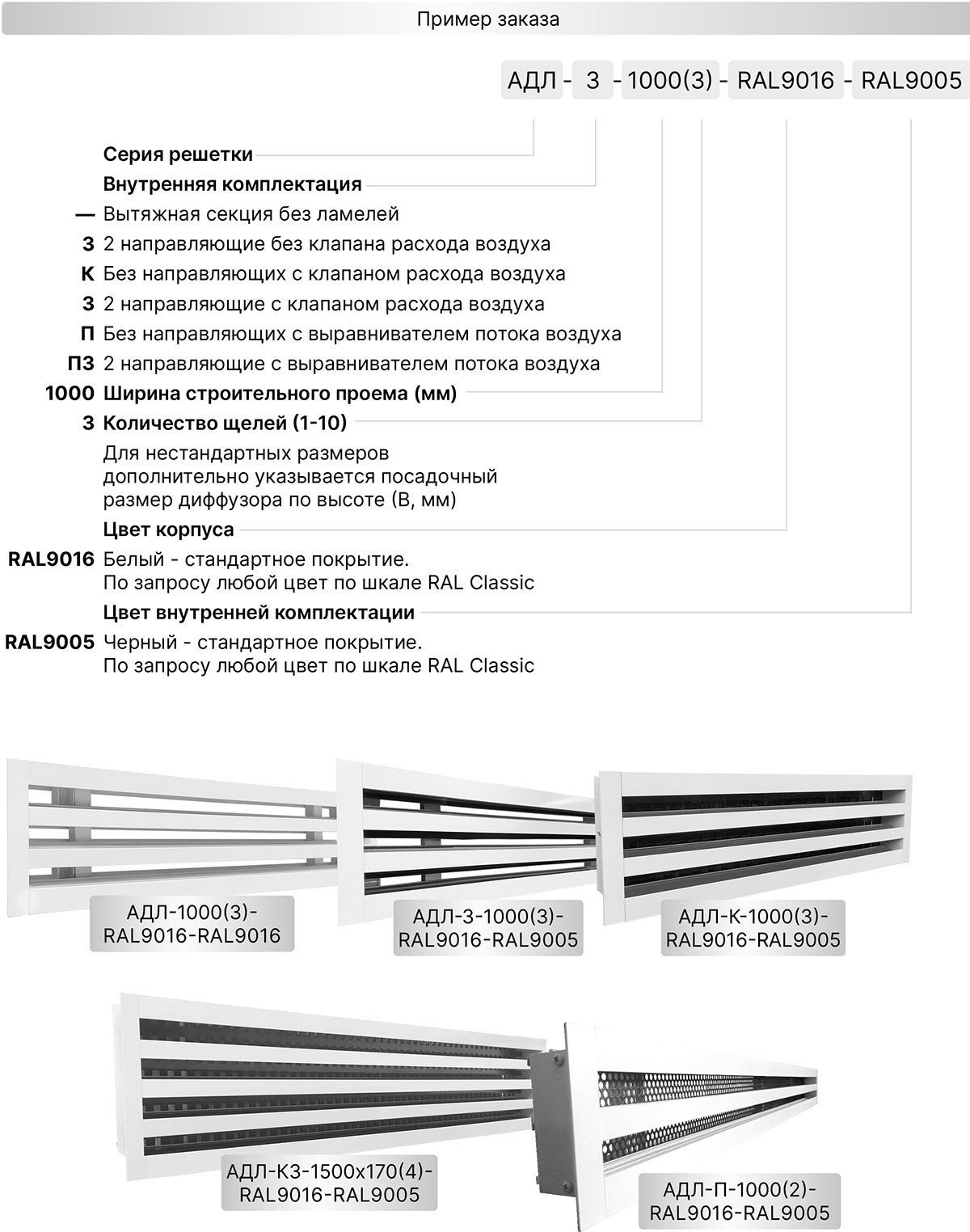

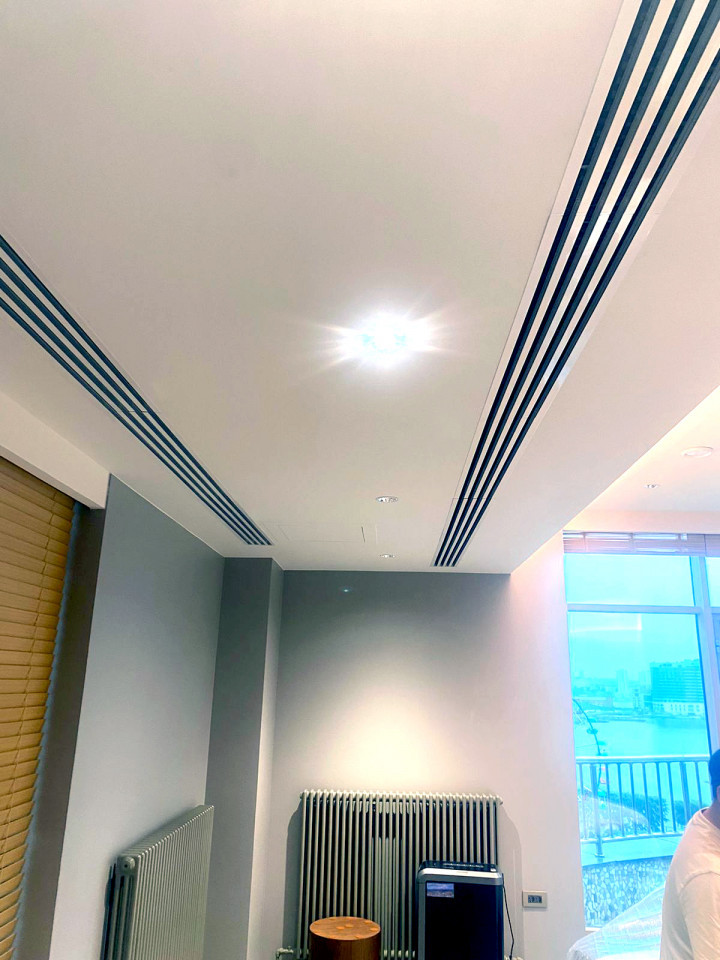

После установки видимой частью остается только рамка решетки, которая аккуратно закрывает монтажный проем. Количество щелей в изделии может варьироваться от 1 до 10, что позволяет подобрать оптимальное решение для конкретных условий эксплуатации.

Технические характеристики и производственные возможности

Диффузоры АДЛ-З изготавливаются из экструдированного алюминиевого профиля АД31, соответствующего требованиям ГОСТ 22233-2001. Стандартная комплектация предполагает окраску корпуса в белый цвет RAL 9016, однако по индивидуальному заказу возможна покраска в любой цвет по шкале RAL.

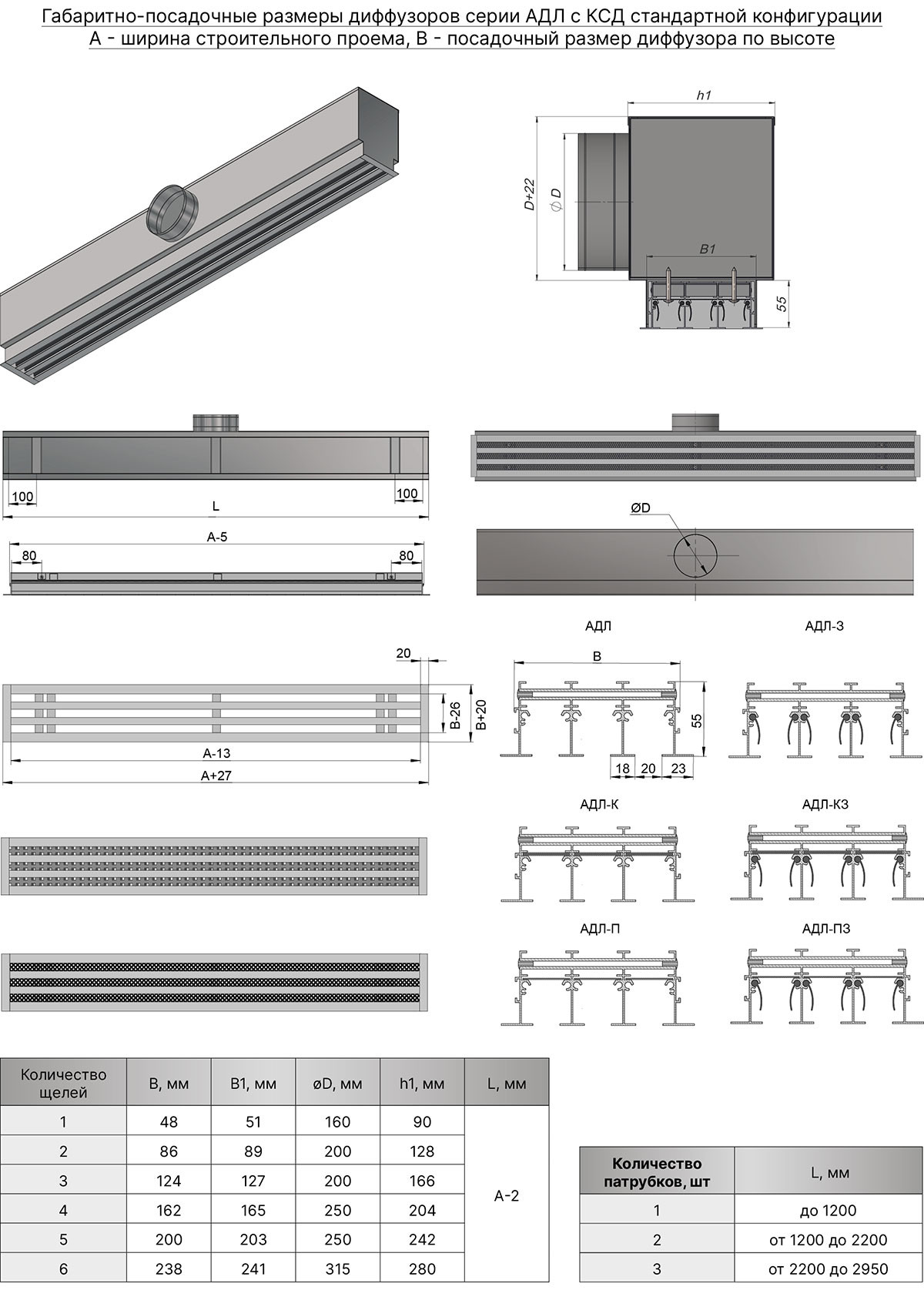

Производитель предлагает как стандартные типоразмеры, так и изготовление под заказ с шагом 1 мм. Основные размерные диапазоны:

• Минимальные габариты: 150×50 мм
• Максимальные габариты: 3000×240 мм

Для подключения к системе воздуховодов диффузоры комплектуются камерами статического давления (КСД или КСР), которые обеспечивают равномерное распределение воздушных масс.

Комплектация и монтажные особенности

Камеры статического давления производятся из оцинкованной стали толщиной 0,4-1,5 мм и по умолчанию поставляются без покраски. Доступны следующие варианты исполнения:

• КСД - стандартная версия с круглой врезкой
• КСД-У - уменьшенная камера с круглой врезкой
• КСД-У-О - компактная модель с овальной врезкой
• КСД-У-П - уменьшенная камера с прямоугольной врезкой

Монтаж решетки выполняется после завершения финишной отделки потолка. Крепление осуществляется винтовым соединением к закладным элементам в КСД через специальные подвижные крепежные элементы, расположенные на тыльной стороне изделия. При создании непрерывных конструкций необходимо использовать выравнивающие пластины-коннекторы, которые поставляются в комплекте с составными секциями и крепятся заклепками 4×6.

Размер монтажного пространства (W) определяется диаметром подключаемого воздуховода - чем меньше сечение воздуховода, тем компактнее получается адаптер. Производитель указывает рекомендуемые размеры воздуховодов в каталоге, но по специальному запросу возможна адаптация под любые параметры врезки.
