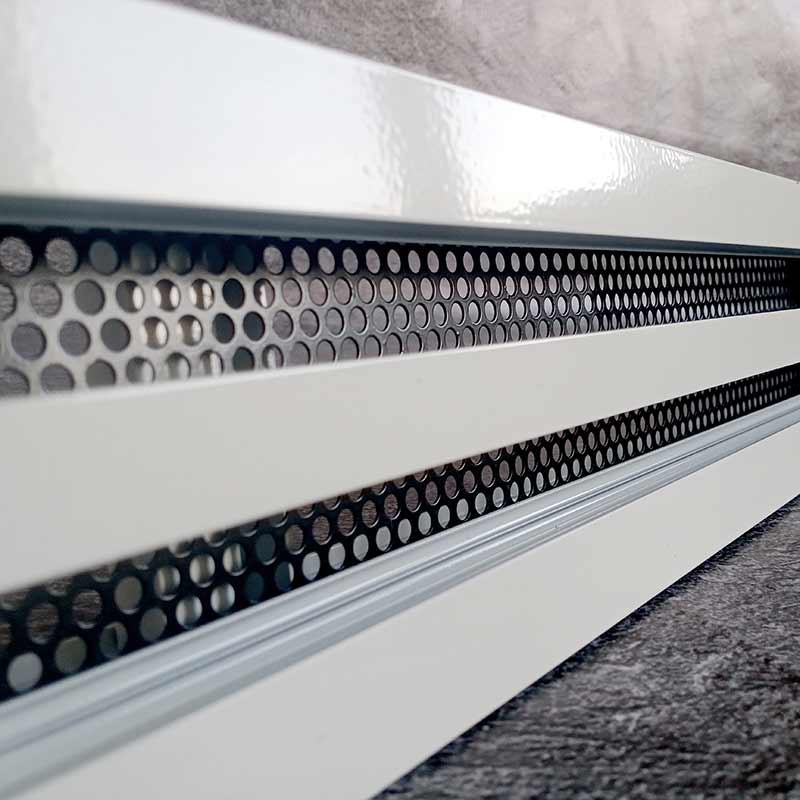

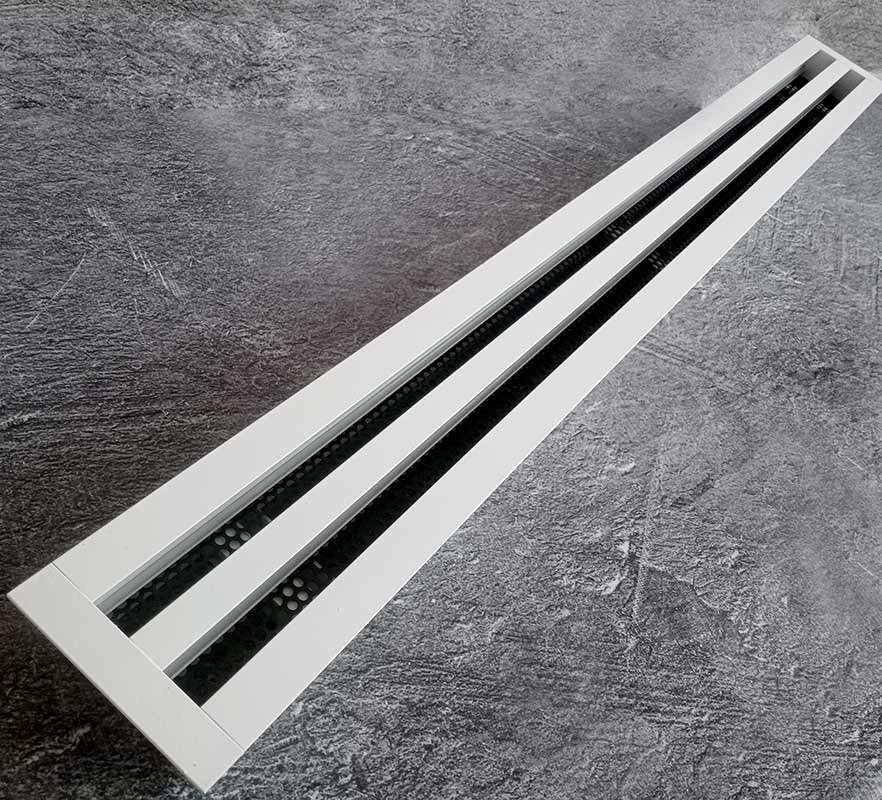

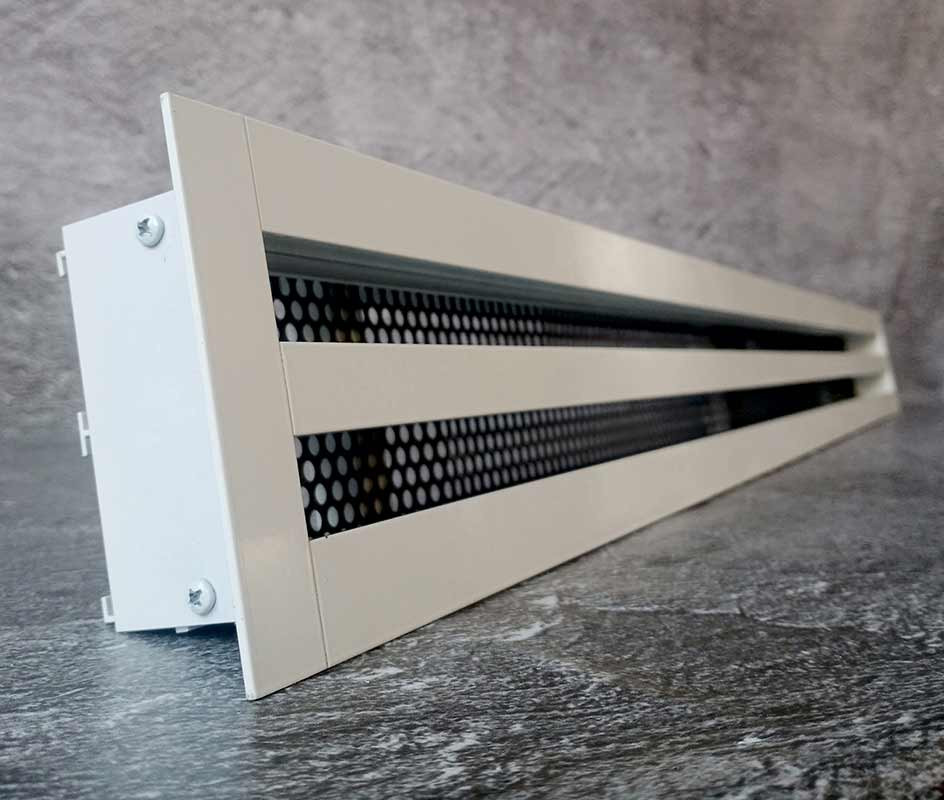

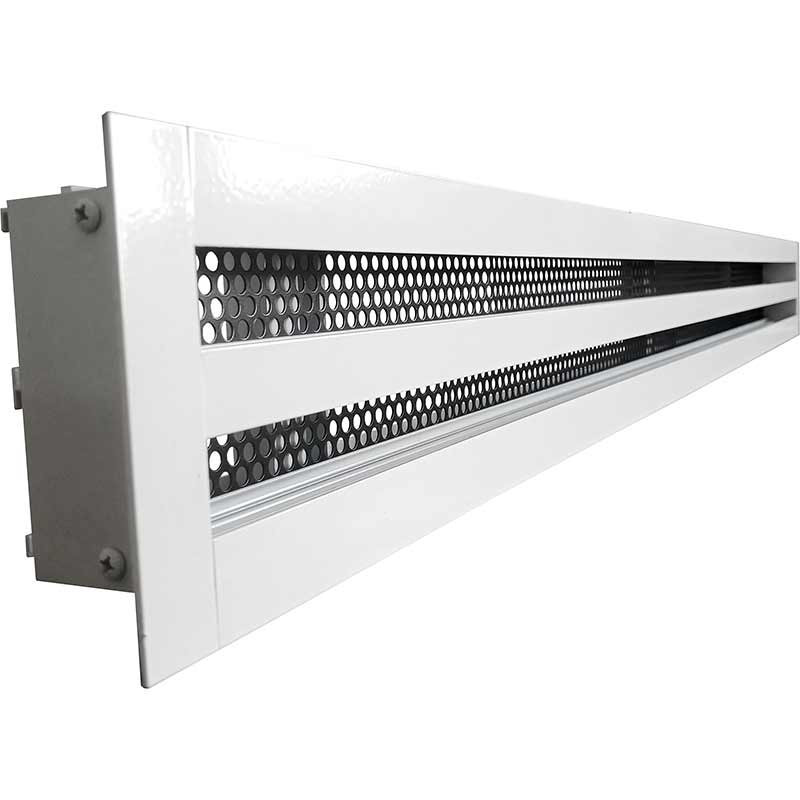

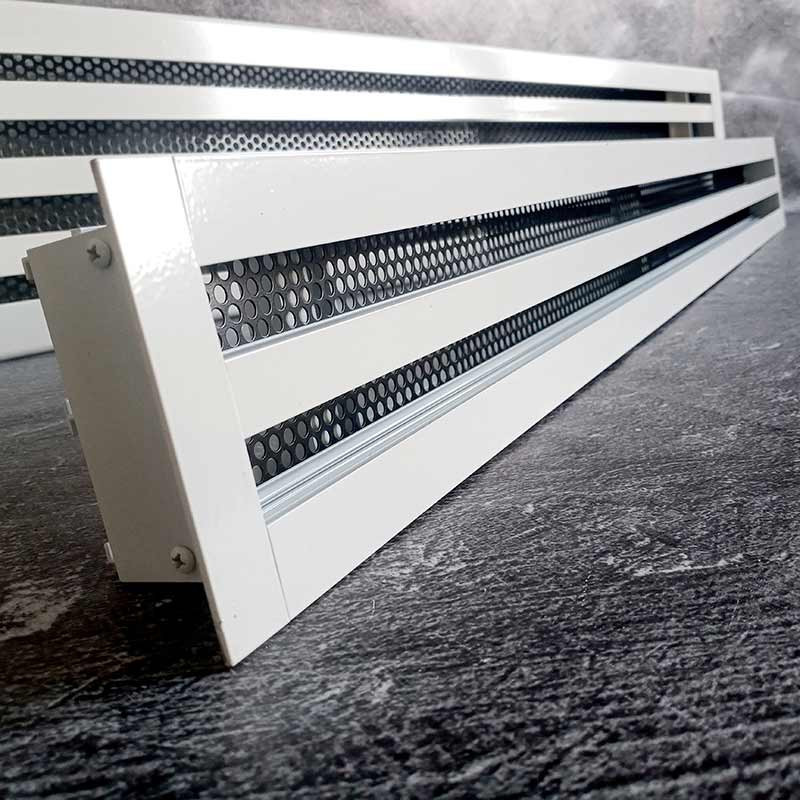

Линейный диффузор с видимой рамкой АДЛ-П

Линейный диффузор с видимой рамкой АДЛ-П для систем вентиляции

Линейный диффузор АДЛ-П представляет собой современное решение для организации приточно-вытяжной вентиляции в различных типах помещений. Конструкция диффузора обеспечивает эффективное распределение воздушных потоков с возможностью точной настройки параметров воздухораспределения.

Конструктивные особенности и варианты исполнения

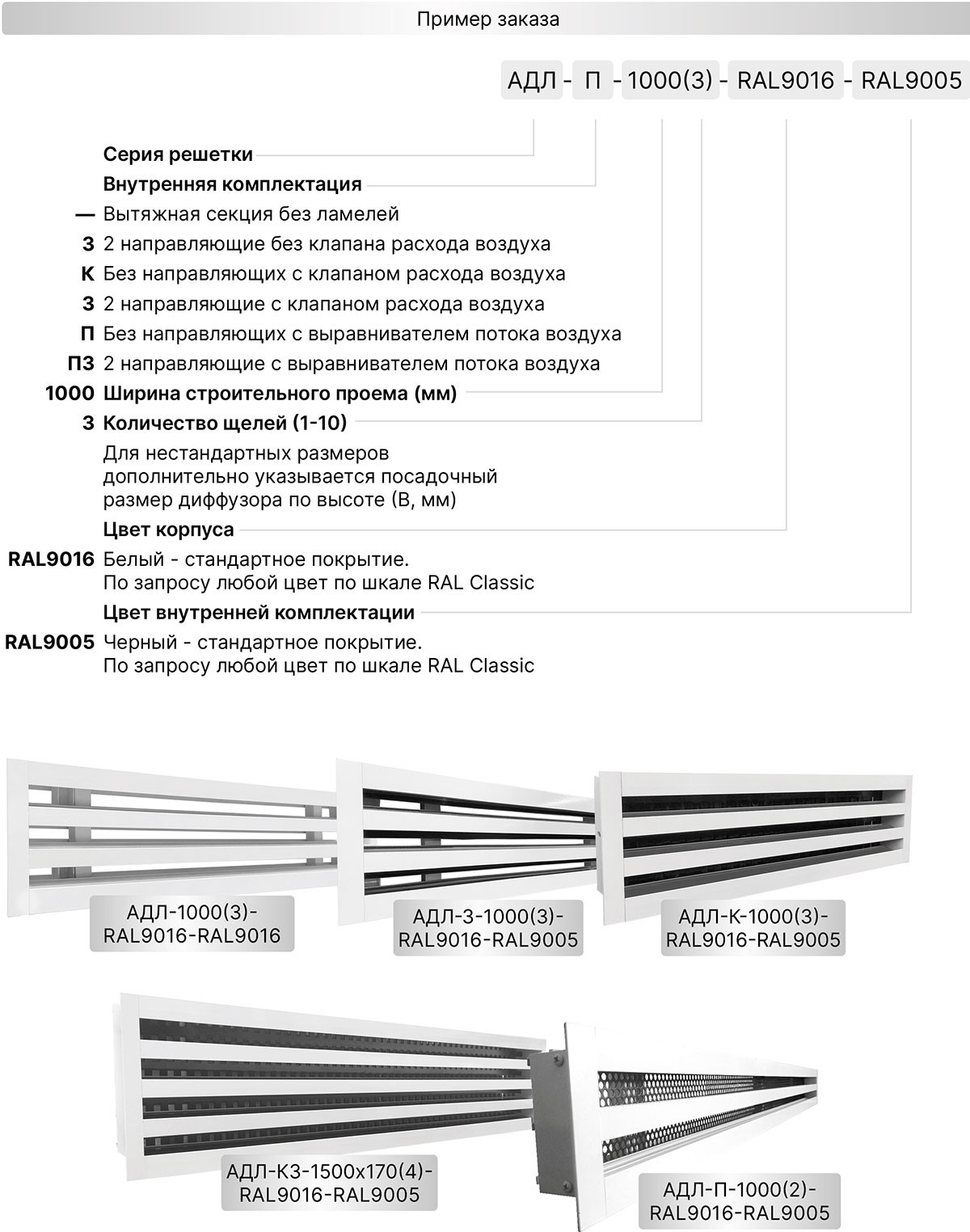

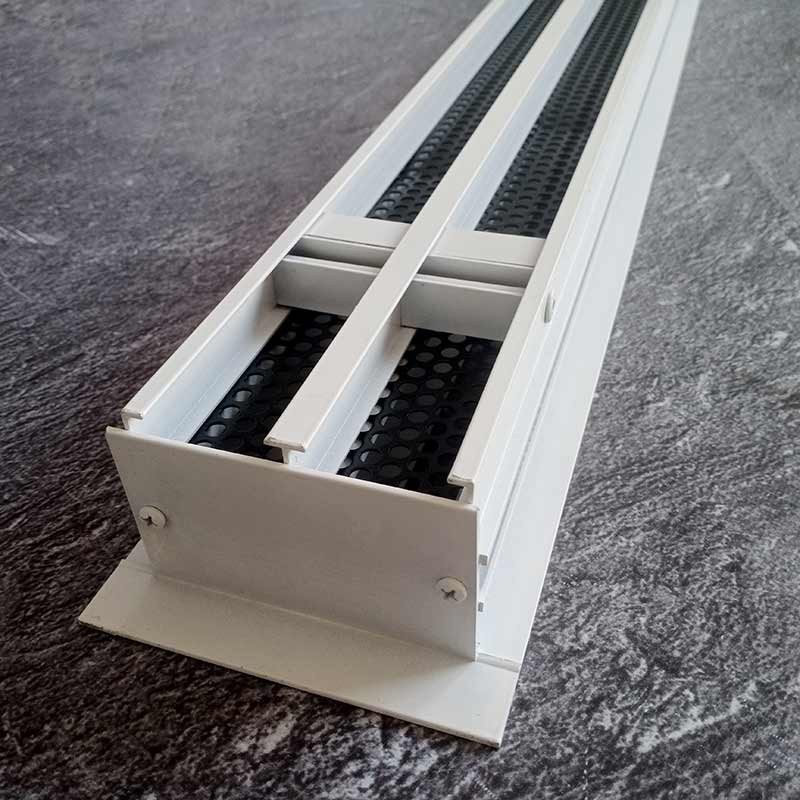

Диффузор АДЛ-П состоит из видимой рамки и выравнивателя потока воздуха, предлагаемого в различных вариантах исполнения:

• Количество щелей: от 1 до 10
• Возможность комплектации направляющими потока воздуха
• Варианты исполнения: одиночная секция или составная конструкция
• Размерный ряд: от 150×50 мм до 3000×240 мм

Технические характеристики и материалы

Основные параметры диффузора АДЛ-П:

• Материал: экструдированный алюминиевый профиль АД31 (ГОСТ 22233-2001)
• Стандартное покрытие: корпус - RAL 9016 (белый), перфорированная кассета - RAL 9005 (черный)
• Возможность индивидуальной окраски в любой цвет по шкале RAL
• Комплектация камерами статического давления (КСД или КСР)

Линейный диффузор АДЛ-П с возможностью комплектации различными камерами статического давления обеспечивает гибкость в проектировании систем вентиляции, позволяя адаптировать решение под конкретные технические требования и архитектурные особенности помещения.

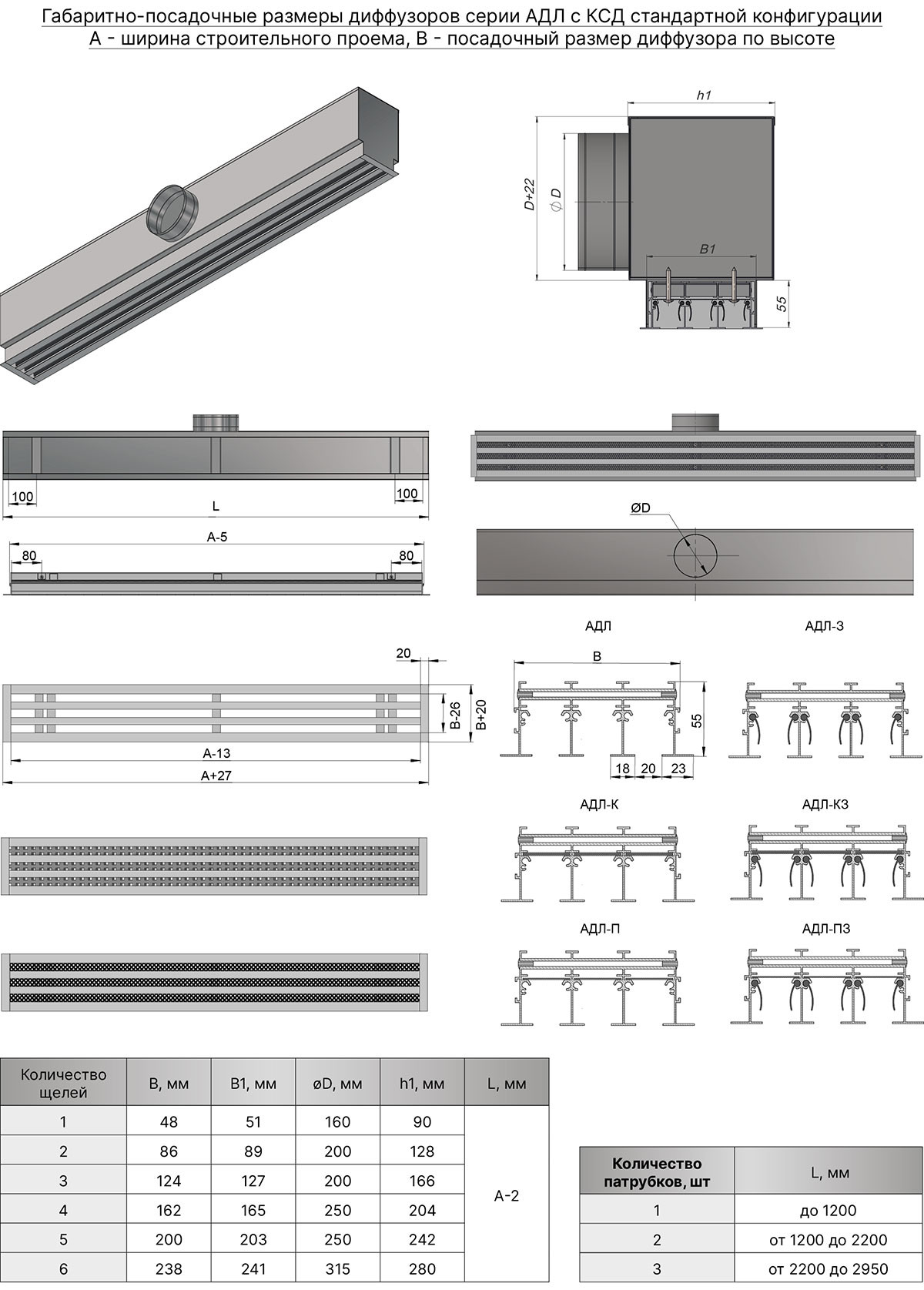

Камеры статического давления

Диффузоры АДЛ-П комплектуются различными типами камер статического давления:

• КСД - стандартная камера с круглой врезкой
• КСД-У - уменьшенная камера с круглой врезкой
• КСД-У-О - уменьшенная камера с овальной врезкой
• КСД-У-П - уменьшенная камера с прямоугольной врезкой

Камеры изготавливаются из оцинкованной листовой стали толщиной 0,4-1,5 мм и по умолчанию поставляются неокрашенными. Камеры с овальной и прямоугольной врезками позволяют минимизировать монтажное пространство.

Монтаж и эксплуатация

Установка диффузора АДЛ-П осуществляется после завершения финишной отделки потолка. Особенности монтажа включают:

• Крепление винтовым соединением к закладным деталям в КСД
• Использование подвижных крепежных элементов на тыльной стороне решетки
• Применение выравнивающих пластин-коннекторов для непрерывных конструкций
• Возможность регулировки положения после установки

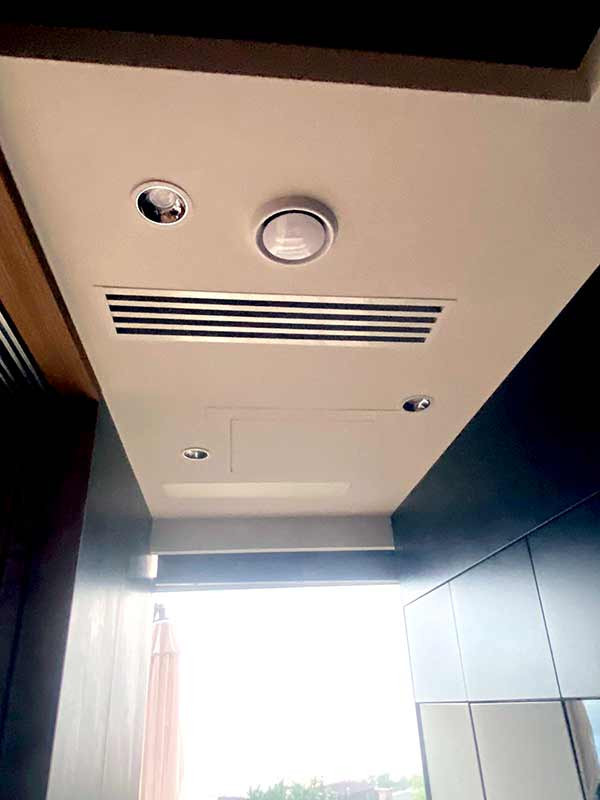

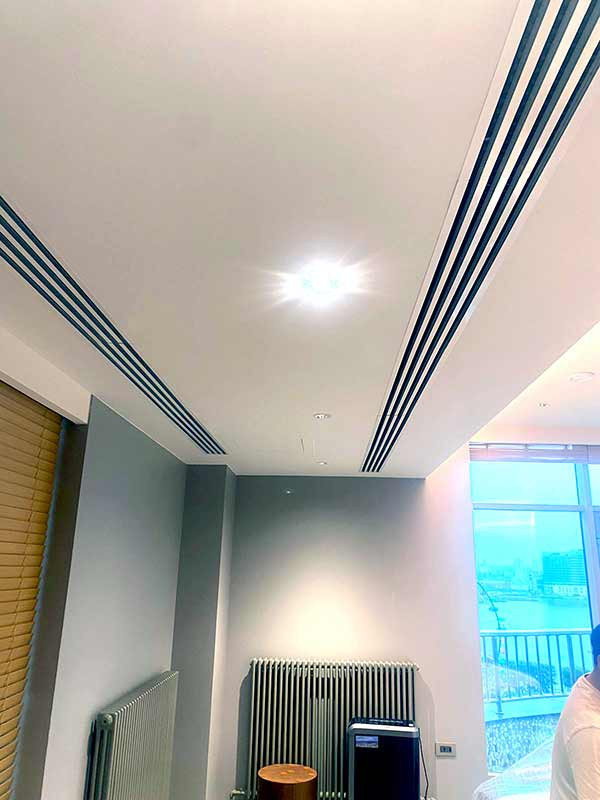

Диффузор АДЛ-П предназначен для использования в офисных, административных, торговых и промышленных помещениях, где требуется эффективное распределение воздушных потоков с сохранением эстетичного внешнего вида. Разнообразие вариантов исполнения позволяет подобрать оптимальное решение для конкретных условий эксплуатации.
