Стальная решетка с клапаном расхода воздуха 4ПР-С-Р

Стальная решетка с клапаном расхода воздуха 4ПР-С-Р

Решетка 4ПР-С-Р - стальное решение для четырехстороннего распределения воздушных потоков с возможностью точной регулировки объема подачи воздуха.

Конструкция и технические параметры

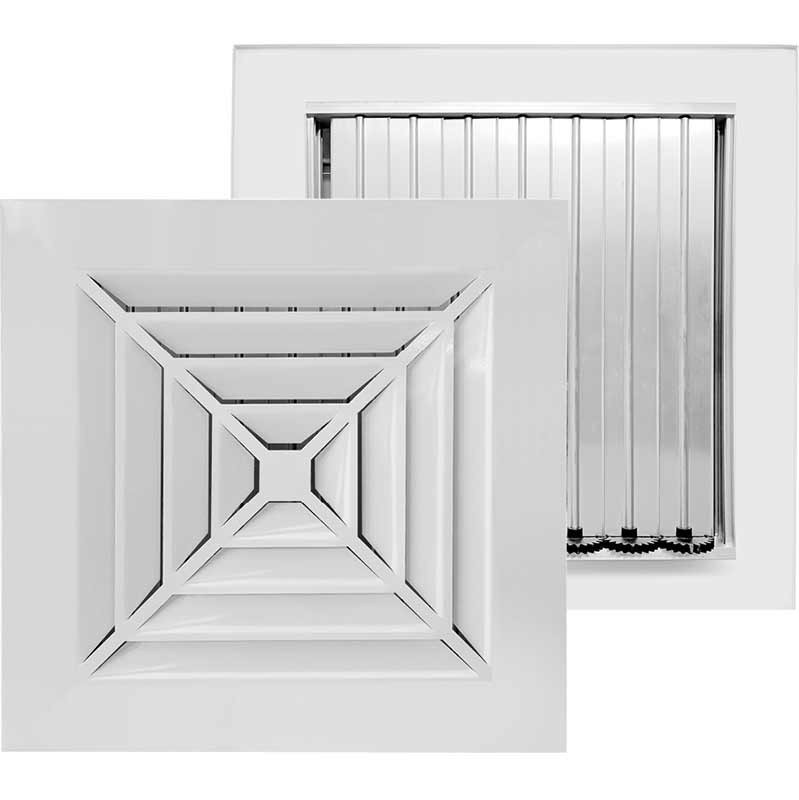

Решетка 4ПР-С-Р представляет собой стальную конструкцию для потолочного монтажа с четырехсторонним распределением воздуха. Изготовлена из оцинкованного листового металла толщиной 0,9 мм, комплектуется клапаном расхода воздуха (КРВ) и камерой статического давления (КСД или КСР).

Основные характеристики:

• Стандартные размеры: 300×300, 450×450, 600×600 мм
• Диапазон изготовления: от 300×300 до 1500×1500 мм
• Материал: оцинкованная сталь 0,9 мм
• Покрытие: порошковая краска RAL 9016 (возможны другие цвета RAL)

Система регулировки и подключения

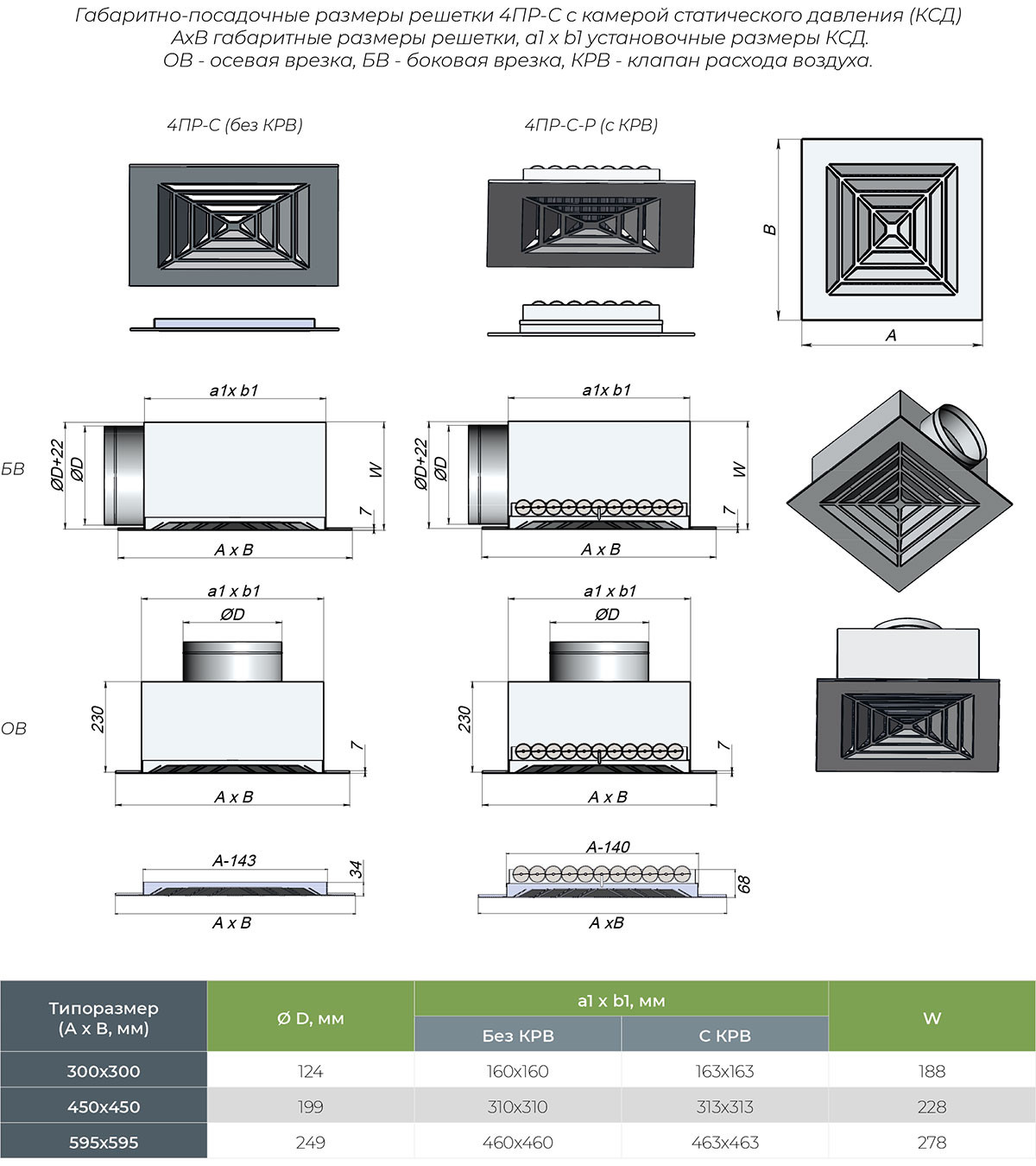

Клапан расхода воздуха (КРВ) позволяет точно регулировать объем подаваемого воздуха через изменение положения лопаток. Для подключения к воздуховодам используются камеры статического давления из оцинкованной стали толщиной 0,4-1,5 мм.

Варианты камер:

• КСД - стандартная модель с круглым патрубком
• КСР - модель со встроенным регулятором объема
• По умолчанию камеры поставляются без покрытия

Монтаж и применение

Решетка 4ПР-С-Р предназначена для установки в подвесные потолки типа "Армстронг". Четырехстороннее распределение воздуха обеспечивает эффективный воздухообмен в различных типах помещений. Стальная конструкция обеспечивает повышенную прочность и долговечность изделия.

Благодаря сочетанию стальной конструкции и системы регулировки, решетка 4ПР-С-Р подходит для использования в коммерческих, административных и промышленных помещениях, где требуются надежные решения для систем вентиляции.
