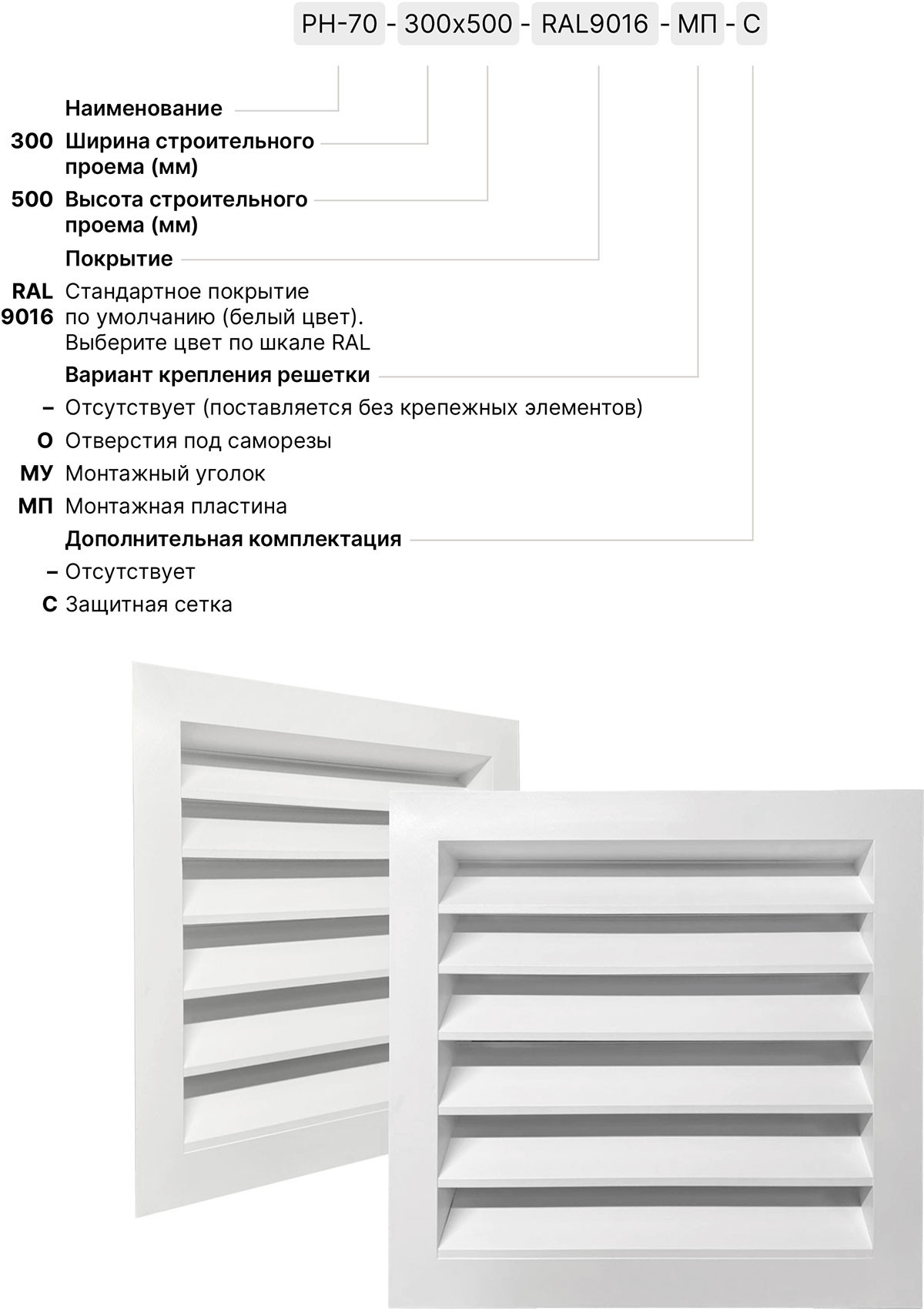

Воздухозаборная решетка РН-70

Нет отзывов

Артикул: 64

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

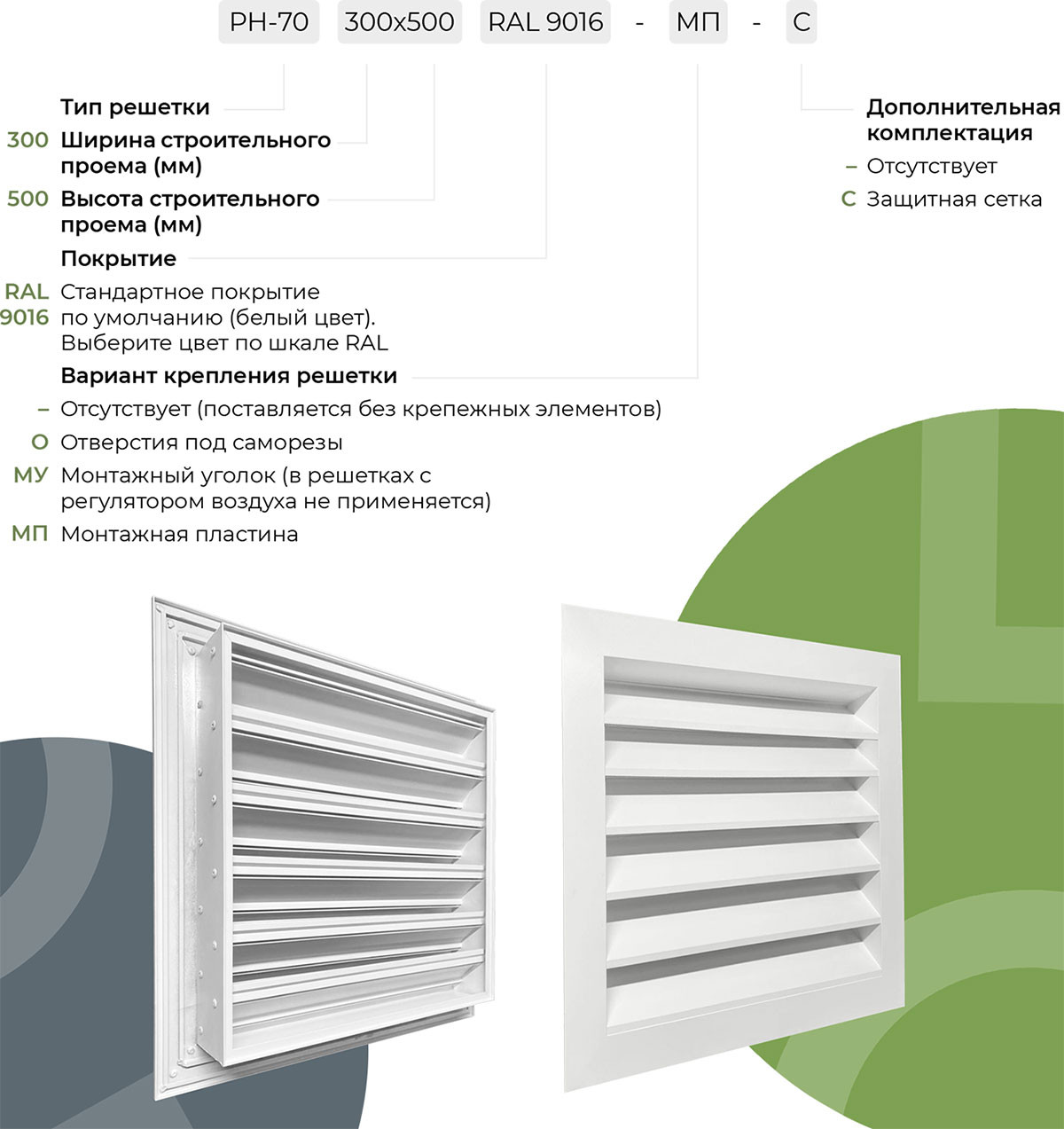

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

МУ

МОНТАЖНЫЙ УГОЛОК

В этом случае монтаж решеток производится с помощью саморезов через специальный монтажный уголок, жестко приваренный к рамке решетки, при этом в строительном проёме или адаптере необходимо заранее предусмотреть крепление закладного крепежного элемента, к которому в свою очередь будет крепиться решетка.

МП

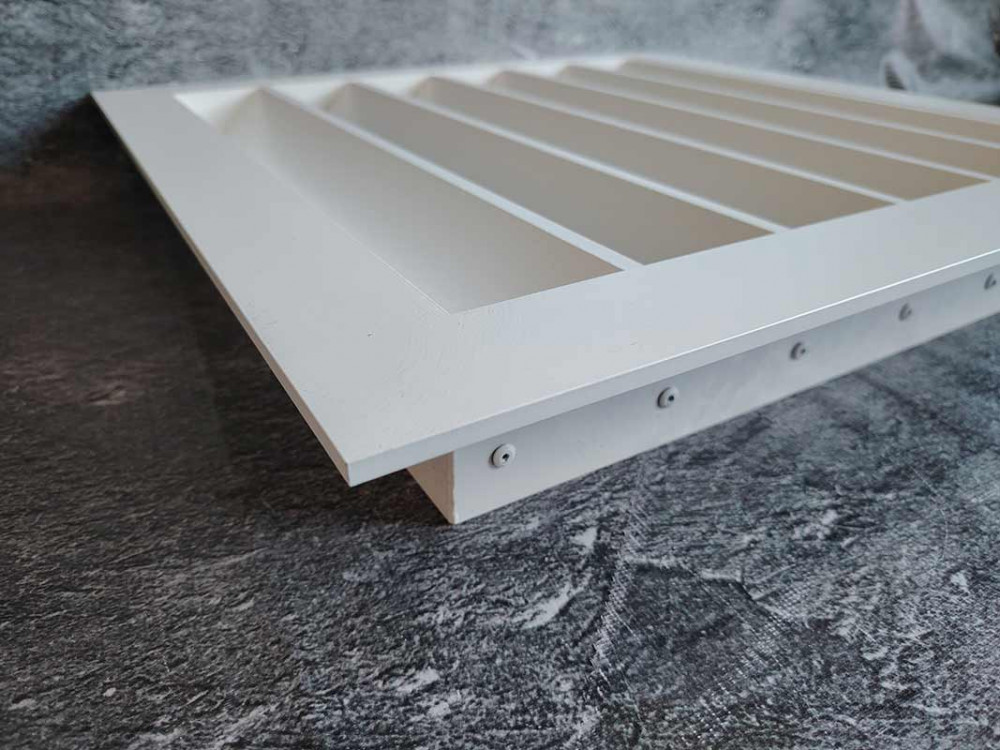

МОНТАЖНАЯ ПЛАСТИНА

Крепление решеток в данном случае подразумевает скрытое крепление, но обеспечивающее надёжную фиксацию в строительном проёме. Монтаж осуществляется с помощью саморезов, дюбелей или анкерных болтов. Монтажная пластина устанавливается на решетку либо посредством сварки (пластина будет не съёмной), либо на болтовом соединении (съёмная пластина). Съёмные монтажные пластины позволяют установить их самостоятельно на любой части решетки, на любой стадии монтажа.

БЕЗ УКАЗАНИЯ ВАРИАНТА КРЕПЛЕНИЯ

Комплектация:

СЕТКА

Сетка ромбовидная 10х10

БЕЗ ДОПОЛНИТЕЛЬНОЙ КОМПЛЕКТАЦИИ

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — На фасад

Материал — Алюминий

КЖС — 0.48

Дополнительно

311

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

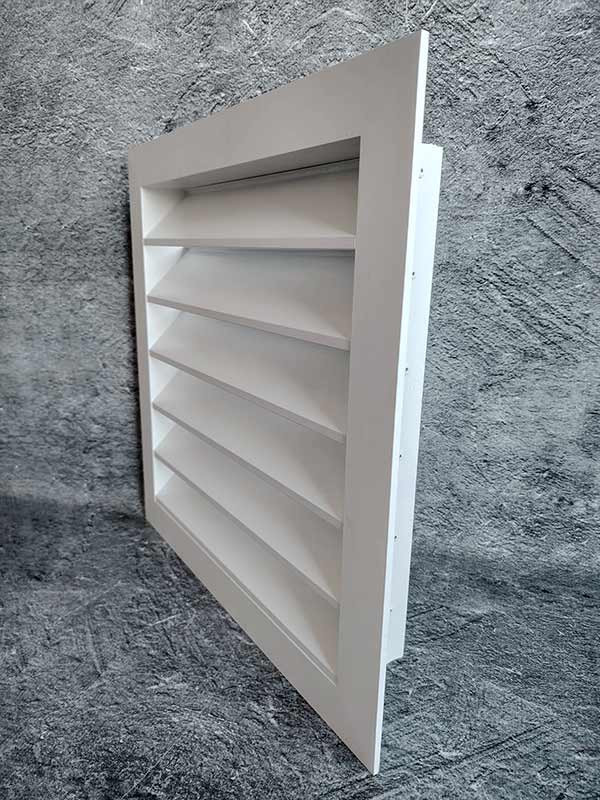

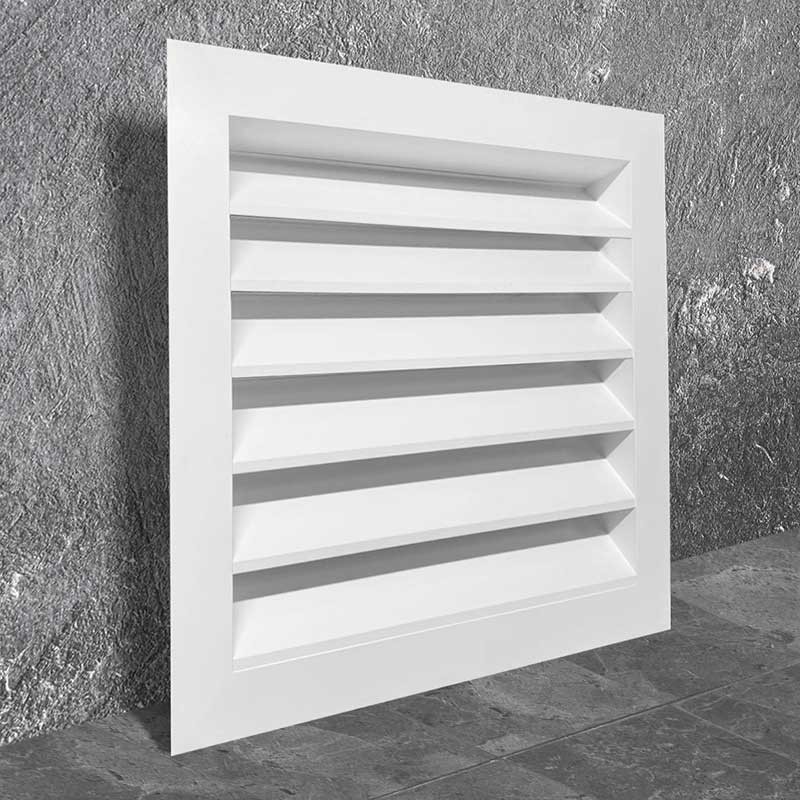

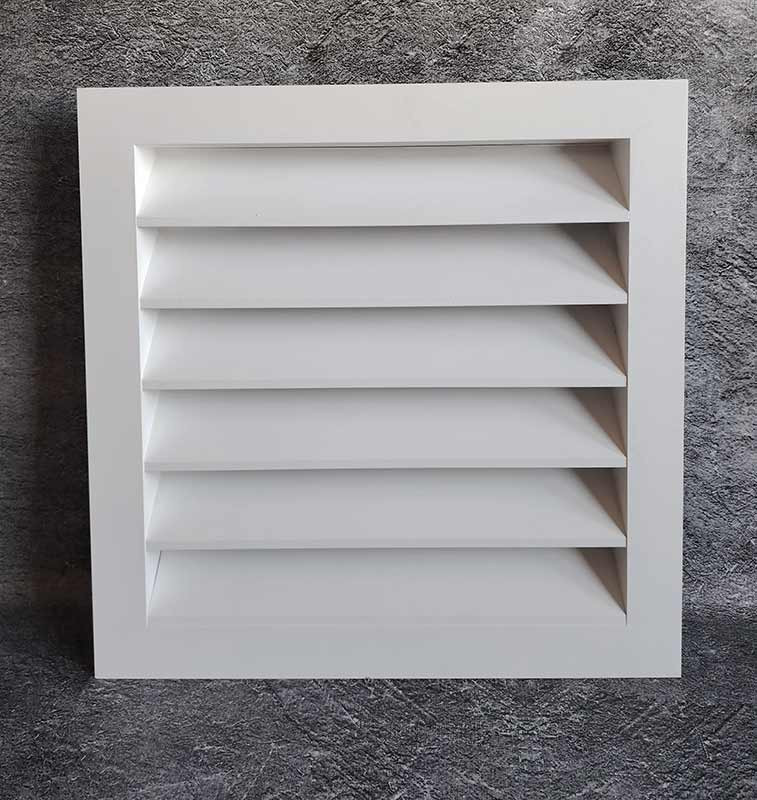

Воздухозаборная решетка РН-70 для систем вентиляции

Воздухозаборная решетка РН-70 представляет собой наружное защитное устройство для приточно-вытяжных вентиляционных систем. Основное назначение - предотвращение попадания атмосферных осадков и посторонних предметов в воздуховоды при сохранении высокой пропускной способности воздушного потока.

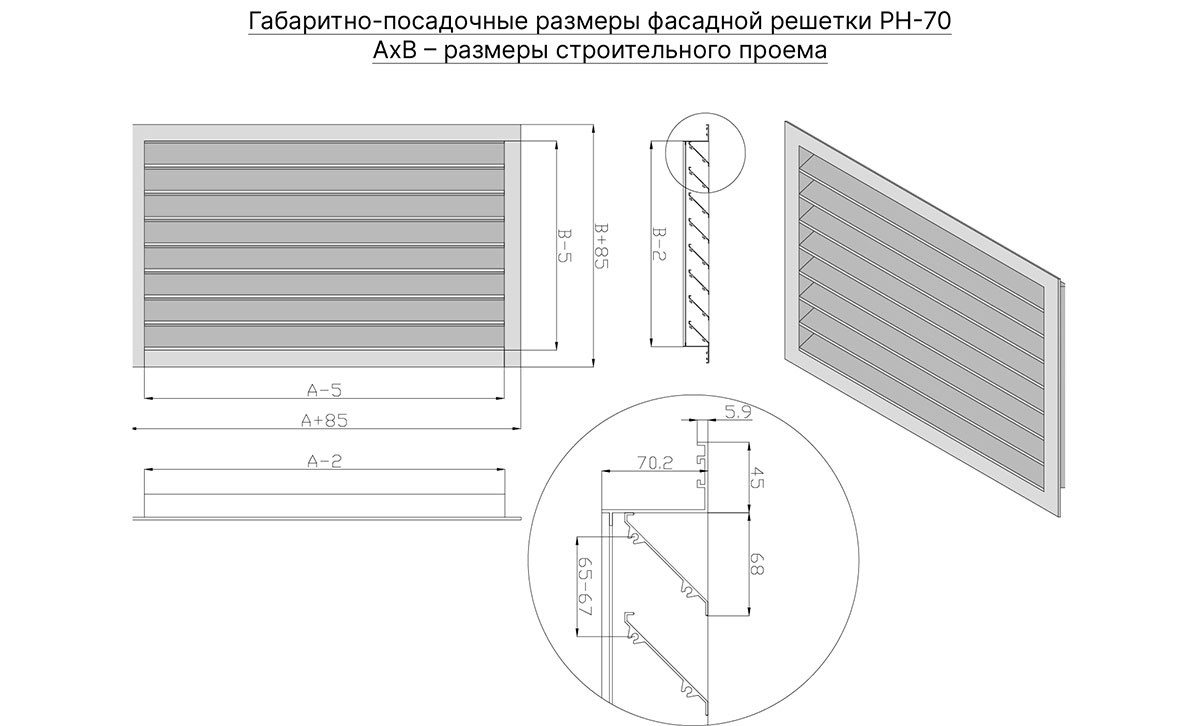

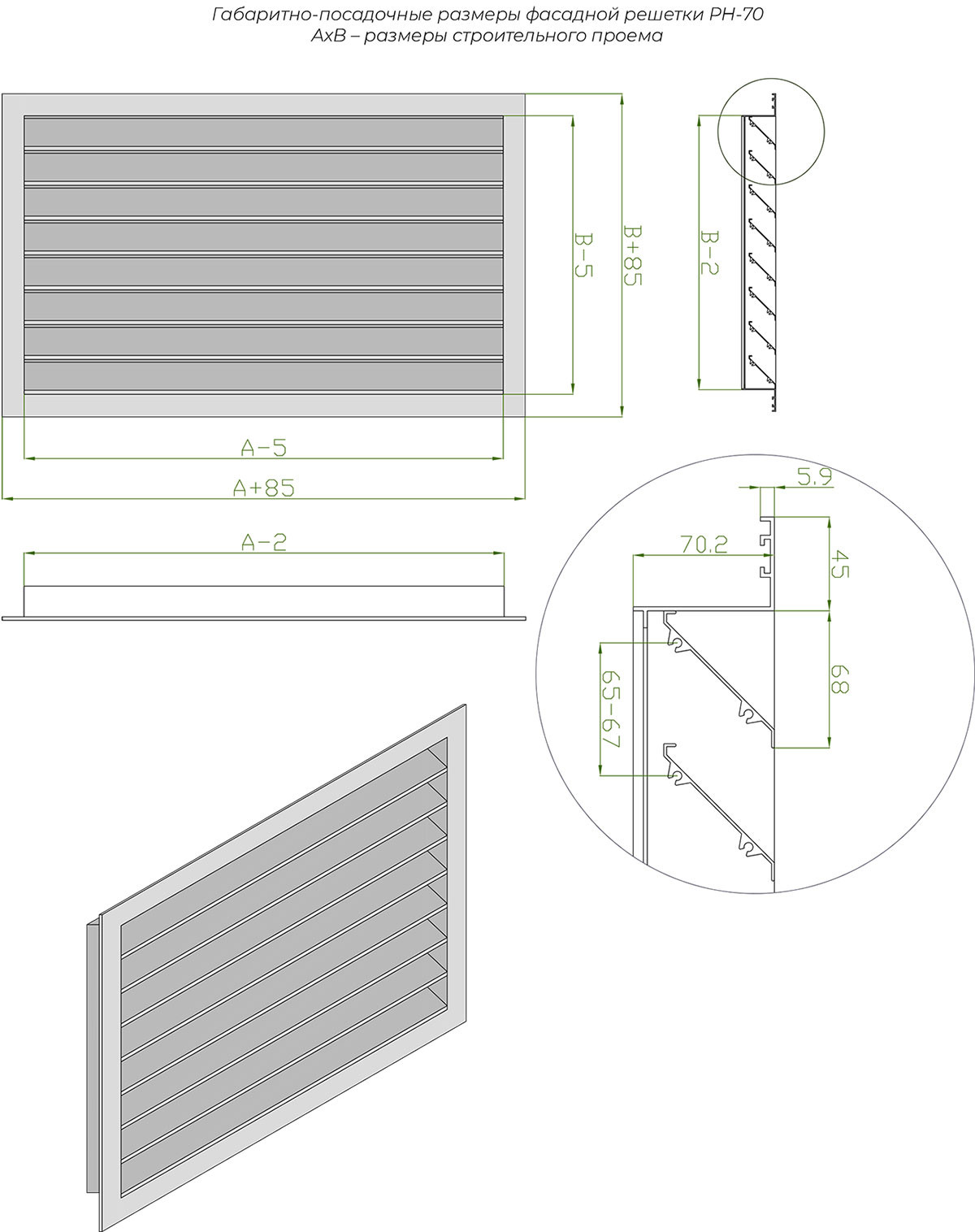

Конструктивные особенности решетки РН-70

Решетка РН-70 отличается прочной конструкцией, включающей:

Раму из усиленного уголка 70х45 мм

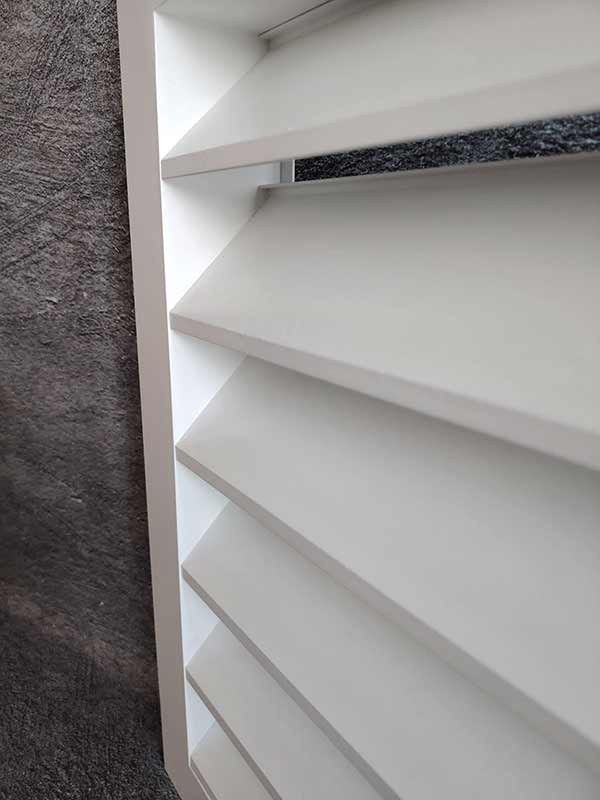

Неподвижные Z-образные жалюзи под углом 45°
Алюминиевый профиль АДЗ1 по ГОСТ 22233-2001

Такое строение обеспечивает эффективную защиту от внешних воздействий при сохранении оптимального воздушного потока. Жалюзийная конструкция специально разработана для работы в условиях интенсивных атмосферных воздействий.

Технические характеристики и варианты исполнения

Стандартное исполнение решетки включает:

Полиэфирное порошковое покрытие RAL 9016 (белый)
Возможность изготовления в других цветах по шкале RAL
Увеличенный коэффициент живого сечения

Решетка предназначена для монтажа в крупные проемы и воздуховоды, где требуются надежные решения с высокой пропускной способностью. Конструкция выдерживает значительные ветровые нагрузки и воздействие осадков.

Воздухозаборная решетка РН-70 - надежное решение для защиты вентиляционных систем от внешних воздействий при сохранении эффективного воздухообмена.

Прочная конструкция и качественные материалы обеспечивают длительный срок службы решетки в различных климатических условиях. При необходимости возможно изготовление нестандартных размеров под конкретные технические требования.

Характеристики

Место применения

На фасад
Материал

Алюминий
КЖС

0.48
