BLF24A-T электропривод с возвратной пружиной

BLF24A-T электропривод с возвратной пружиной и терморазмыкателем для систем вентиляции

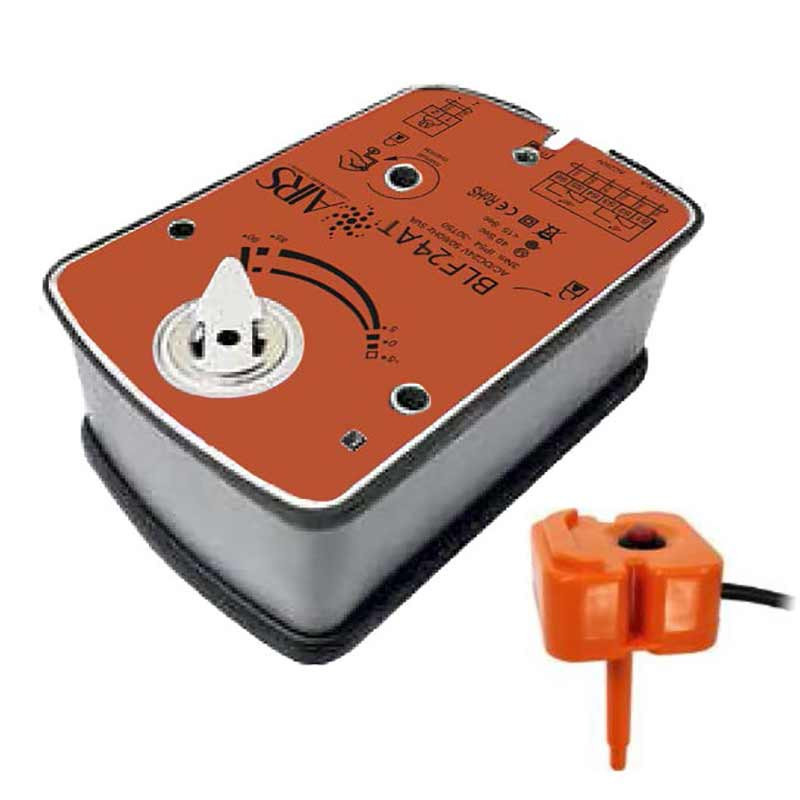

Электропривод BLF24A-T с возвратной пружиной и терморазмыкающим устройством (ТРУ) представляет собой современное решение для автоматизации противопожарных клапанов в системах вентиляции и дымоудаления. Устройство сочетает электрическое управление с дополнительной термомеханической защитой, обеспечивая повышенную надежность систем безопасности.

Технические параметры и конструктивные особенности

Основные характеристики электропривода BLF24A-T:

• Рабочее напряжение: 24 В постоянного тока
• Крутящий момент: 5 Н·м
• Площадь управляемого клапана: до 0,8 м²
• Температура срабатывания ТРУ: 72°C
• Тип привода: с возвратной пружиной
• Исполнение: стандартное или взрывозащищенное

Принцип работы и функциональные возможности

Принцип действия привода основан на комбинированной электрической и термомеханической системе управления:

1. При подаче напряжения 24 В вал перемещает створку клапана в рабочее положение
2. Одновременно взводится возвратная пружина
3. При отключении питания или срабатывании ТРУ пружина возвращает клапан в охранное положение

Терморазмыкающее устройство выполняет функцию дублирующей защиты и может использоваться многократно. Конструкция включает кнопку ручной проверки для упрощения технического обслуживания.

Монтаж и эксплуатационные характеристики

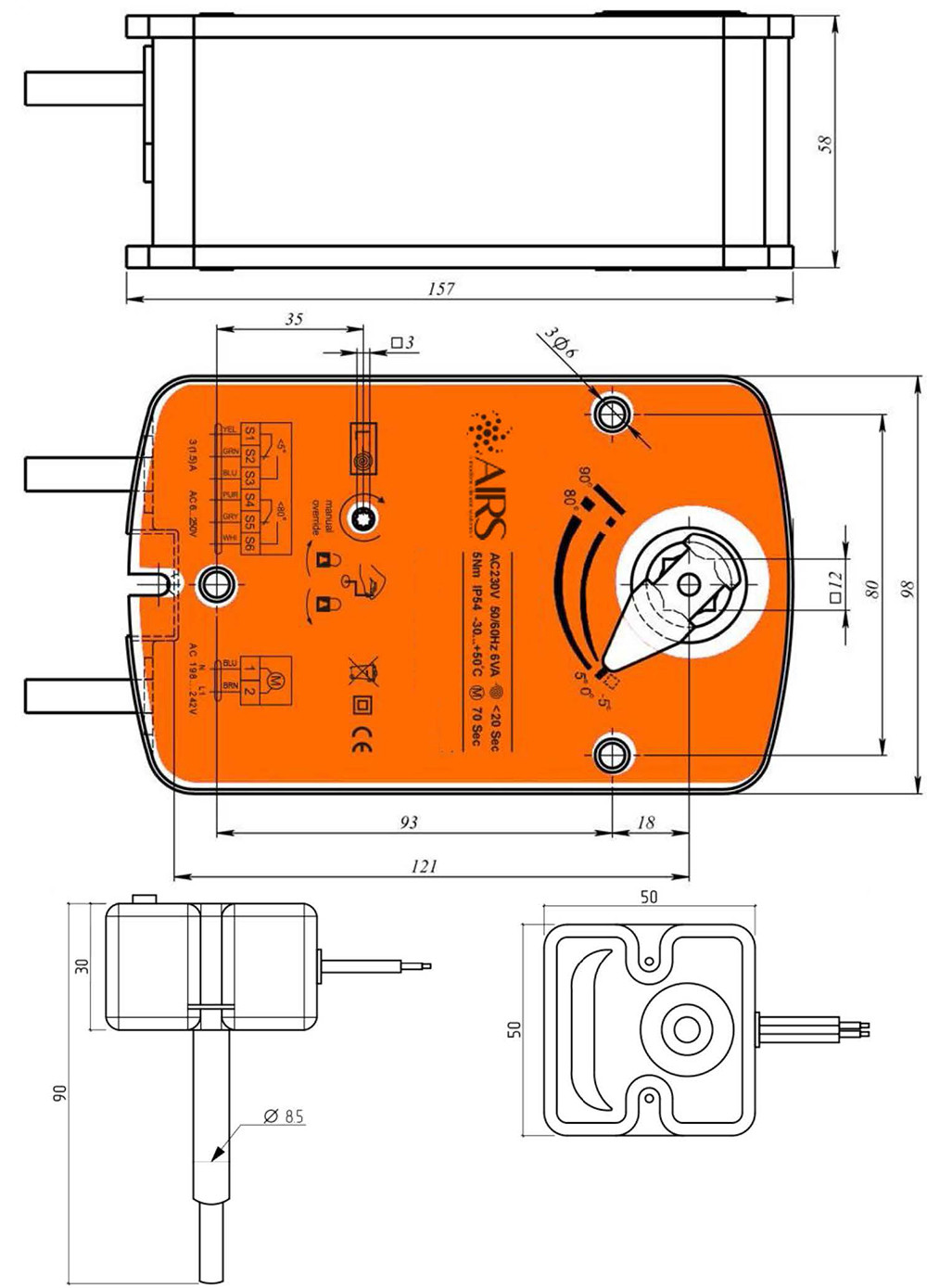

Установка привода осуществляется на клапаны с квадратным валом 12 мм через крепежные отверстия ø6 мм. Особенности конструкции:

• Два концевых переключателя для сигнализации положений (5° и 80°)
• Механический указатель промежуточных положений
• Система ручного управления с фиксацией
• Комплектный ключ для обслуживания

Электропривод BLF24A-T соответствует требованиям нормативных документов по пожарной безопасности. Наличие терморазмыкающего устройства обеспечивает дополнительный уровень защиты, что делает привод особенно востребованным для ответственных объектов.

Устройство предназначено для продолжительной эксплуатации в различных климатических условиях. Регулярное техническое обслуживание включает проверку состояния пружинного механизма, терморазмыкающего устройства и электрических контактов. Совместимость с различными типами противопожарных клапанов делает BLF24A-T универсальным решением для современных систем вентиляции.

Особенностью данной модели является сочетание низковольтного питания 24 В с термомеханической защитой, что обеспечивает повышенную безопасность и надежность работы. Возможность
