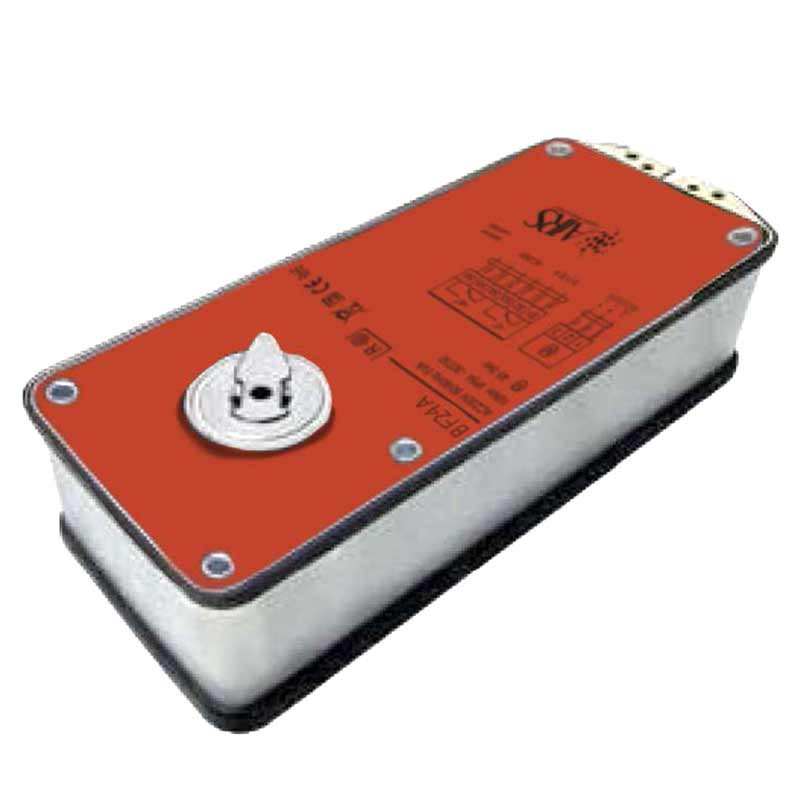

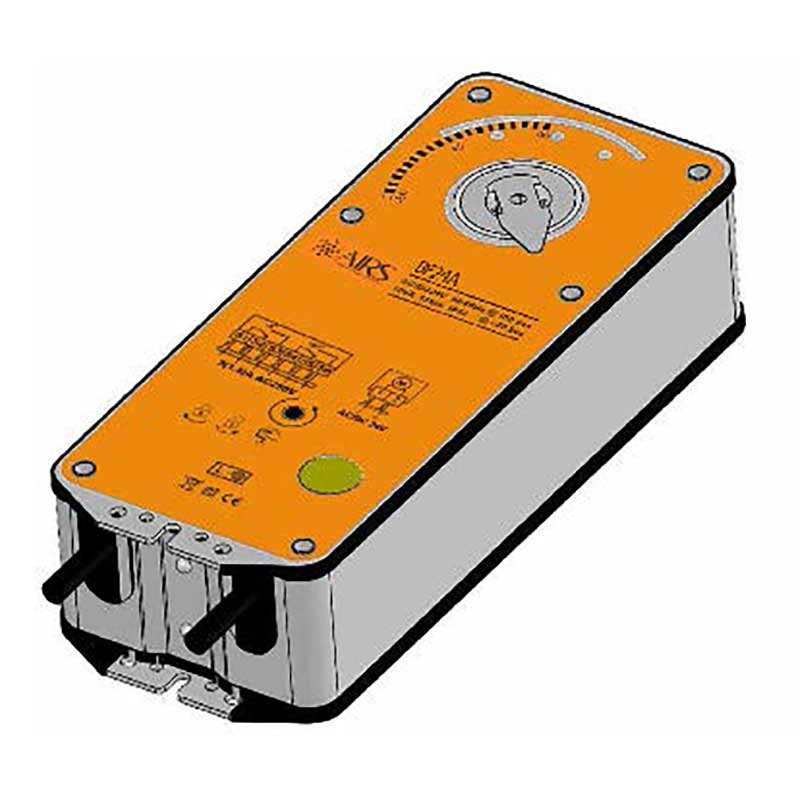

BF24A электропривод с возвратной пружиной

BF24A электропривод с возвратной пружиной для противопожарных клапанов

Электропривод BF24A предназначен для автоматического управления огнезадерживающими клапанами и клапанами дымоудаления в системах противопожарной вентиляции. Устройство обеспечивает надежное позиционирование створок клапанов площадью до 3 м² при напряжении питания 24 В.

Технические характеристики и параметры

Основные рабочие параметры электропривода BF24A:

• Напряжение питания: 24 В постоянного тока
• Номинальный крутящий момент: 15 Нм
• Максимальная площадь управляемого клапана: 3 м²
• Размер приводного вала: 12 мм (квадратный)
• Два встроенных переключателя для сигнализации положений

Конструкция и принцип работы

Электропривод BF24A оснащен возвратной пружиной, обеспечивающей автоматическое закрытие клапана при отключении питания. Устройство поддерживает двухпозиционное управление (открыто/закрыто) и ручное управление.

Конструктивные особенности:

• Возвратная пружина для аварийного закрытия
• Два встроенных переключателя для сигнализации положений (5° и 90°)
• Механический указатель промежуточных положений
• Крепежные отверстия ø6 мм для монтажа

Электропривод BF24A с крутящим моментом 15 Нм и возвратной пружиной обеспечивает надежное управление противопожарными клапанами, гарантируя их автоматическое закрытие при отключении питания - критически важное решение для систем противопожарной вентиляции.

Монтаж и эксплуатация

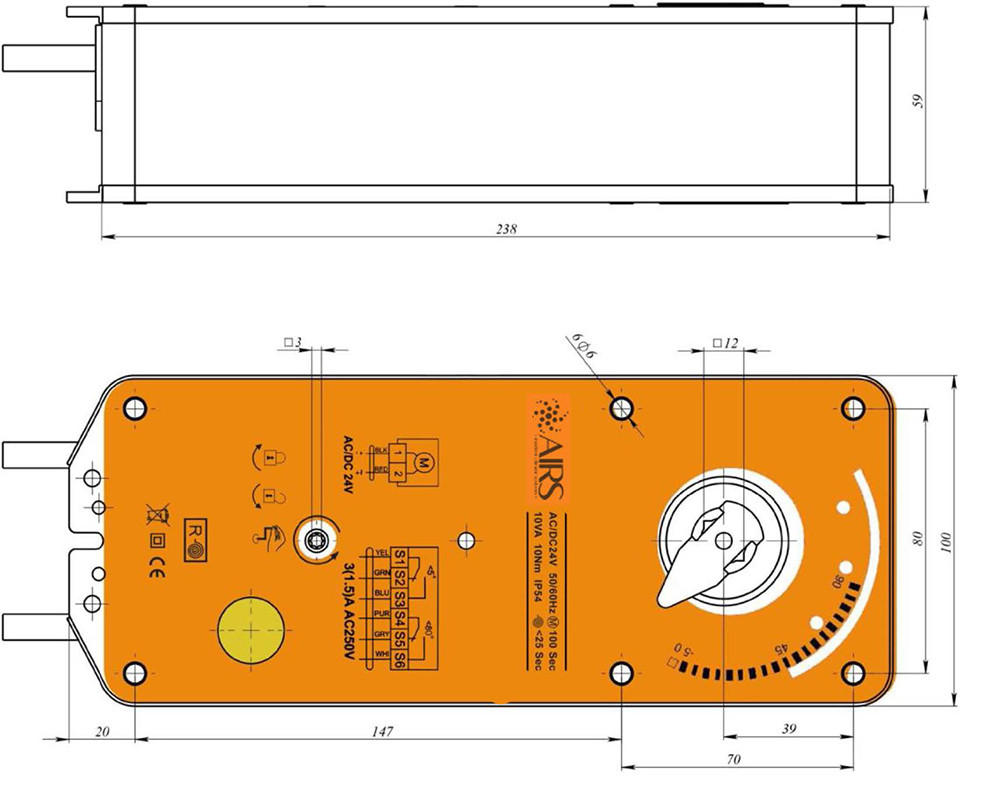

Устройство монтируется на клапан через крепежные отверстия ø6 мм и предназначено для работы с квадратным приводным валом 12 мм. Сигнализация крайних положений осуществляется через встроенные переключатели, срабатывающие при углах поворота 5° и 90°.

Электропривод BF24A предназначен для использования в системах противопожарной вентиляции промышленных и гражданских зданий, включая объекты с повышенными требованиями к безопасности (во взрывозащищенном исполнении). Наличие системы ручного управления позволяет осуществлять контроль работы клапана в различных режимах эксплуатации.
