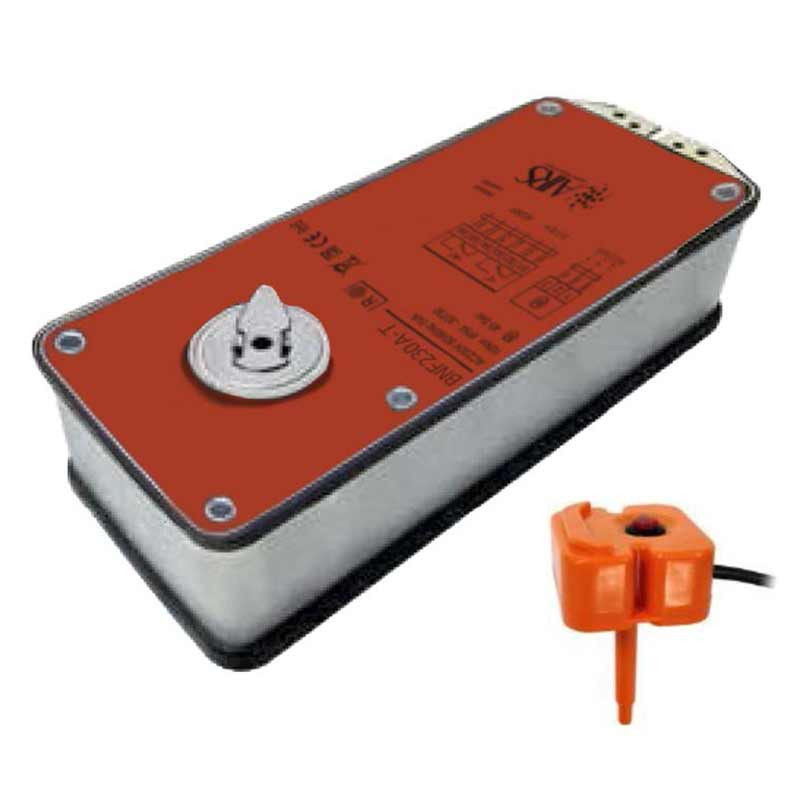

BNF230A-T электропривод с возвратной пружиной

BNF230A – электропривод с возвратной пружиной для огнезадерживающих клапанов

Назначение и сфера применения

Электропривод BNF230A с возвратной пружиной предназначен для автоматического управления огнезадерживающими клапанами и клапанами дымоудаления в системах вентиляции, кондиционирования и противопожарной вентиляции. Устройство обеспечивает надежное перекрытие воздушных потоков в случае пожара, что соответствует требованиям нормативных документов по пожарной безопасности.

Технические характеристики BNF230A

Электропривод BNF230A работает от сети 230 В и развивает крутящий момент 10 Н·м, что позволяет управлять клапанами площадью до 2 м². Конструкция предусматривает возможность взрывозащищенного исполнения для использования на опасных производственных объектах.

Основные параметры привода:

• Тип привода: электромеханический с возвратной пружиной
• Напряжение питания: 230 В переменного тока
• Максимальный крутящий момент: 10 Н·м
• Максимальная площадь управляемого клапана: 2 м²
• Диаметр приводного вала: 12 мм (квадратный)

Конструктивные особенности и монтаж

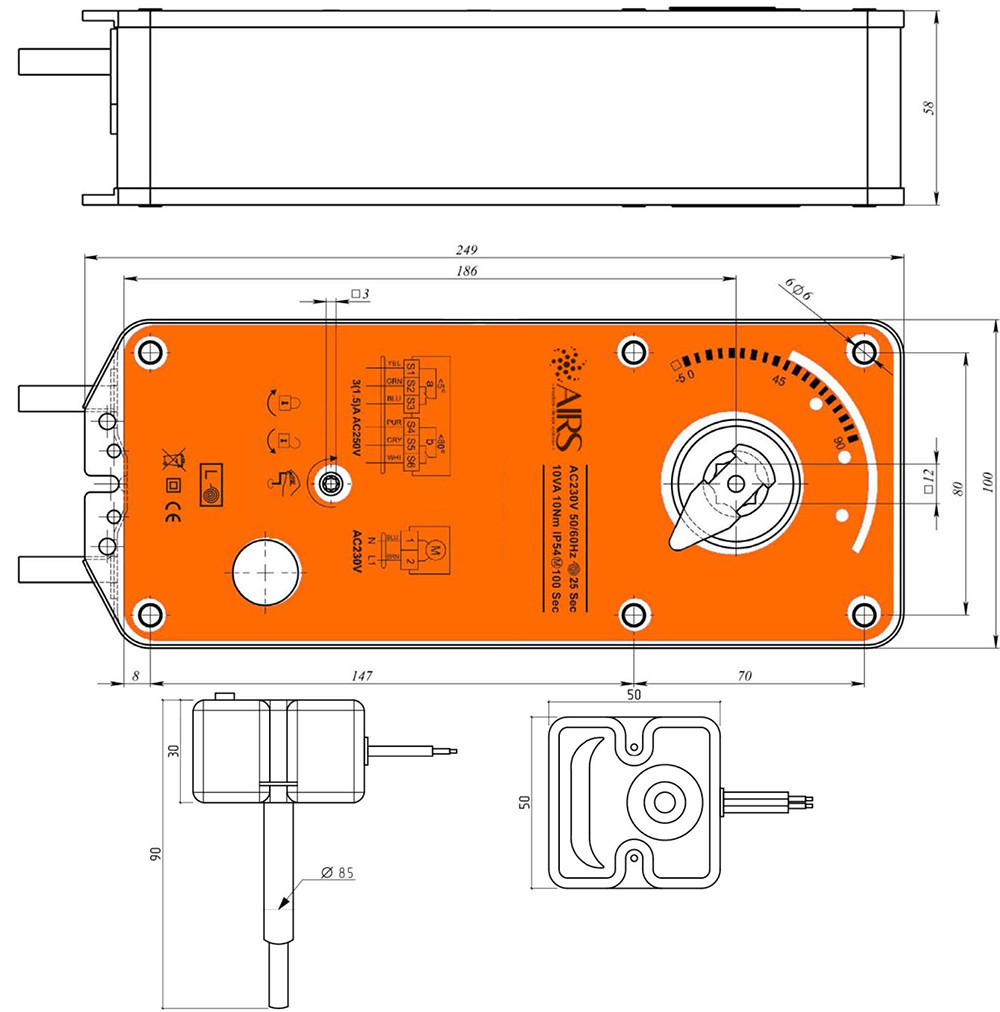

Электропривод BNF230A монтируется непосредственно на клапан через крепежные отверстия диаметром 6 мм. Квадратный приводной вал 12 мм обеспечивает надежную передачу усилия на створку клапана. В конструкции предусмотрены:

• Два встроенных переключателя для сигнализации положений (5° и 80°)
• Механический указатель промежуточных положений
• Система ручного управления с фиксацией
• Автоматическая разблокировка при подаче питания

Монтаж привода требует соблюдения рекомендаций производителя по ориентации устройства относительно клапана и проверки свободного хода створки перед вводом в эксплуатацию.

Важно: перед первым включением необходимо проверить соответствие напряжения питания, указанного на шильдике привода, с параметрами питающей сети. Несоответствие напряжения может привести к выходу устройства из строя.

Принцип работы электропривода BNF230A основан на преобразовании электрической энергии в механическое движение с одновременным взводом возвратной пружины. При отключении питания энергия пружины возвращает створку клапана в исходное (охранное) положение, обеспечивая автоматическое срабатывание системы даже в аварийных ситуациях.

Ручное управление осуществляется с помощью специального ключа, входящего в комплект поставки. Это позволяет проводить техническое обслуживание и проверку работоспособности системы без подачи напряжения на привод. Взрывозащищенное исполнение (при заказе соответствующей модификации) включает дополнительные меры защиты от искрообразования и перегрева.
