КСД для щелевых диффузоров PL

Нет отзывов

Артикул: 6

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

Глубина (мм)

Врезка (мм)

Наличие рег.клапана (КСР):

— нет

100

125

150

160

200

250

315

Способ регулировки клапана:

КСР

Наличие регулирующего клапана с регулировкой на подводящем патрубке.

КСР-1

Наличие регулирующего клапана с возможностью регулировки с лицевой стороны решетки.

Конфигурация:

Линейная

РАДИУСНАЯ

Применимо только для решеток без клапана расхода воздуха, в потолочном исполнении.
Если модель решетки предусматривает дефлектор, то он будет нерегулируемый.
При заказе необходимо указать радиус. Есть ограничения по радиусу, уточняйте у менеджера.

УГЛОВАЯ ПОТОЛОЧНАЯ

Стоимость рассчитывается за обе стороны угла

УГЛОВАЯ СТЕНОВАЯ ВНУТРЕННЯЯ

Стоимость рассчитывается за обе стороны угла

УГЛОВАЯ СТЕНОВАЯ ВНЕШНЯЯ

Стоимость рассчитывается за обе стороны угла

Уменьшенная камера:

— нет

УМЕНЬШЕННАЯ КАМЕРА

Используется при ограниченном монтажном пространстве

Врезка:

—

ОВАЛЬНАЯ

Для гибкого воздуховода

ПРЯМОУГОЛЬНАЯ

Прямоугольная

Расположение врезки:

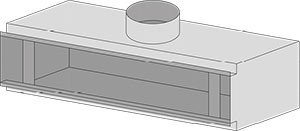

КСД-ВВ

ВЕРХНЯЯ ВРЕЗКА

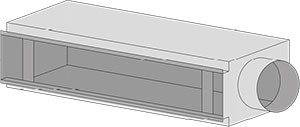

КСД-БВ

БОКОВАЯ ВРЕЗКА

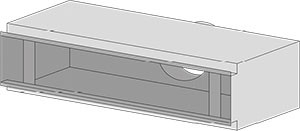

КСД-ОВ

ОСЕВАЯ ВРЕЗКА

Теплозвукоизоляция:

Без теплозвукоизоляции

ТЕПЛОЗВУКОИЗОЛЯЦИЯ

Камера покрывается слоем теплоизоляционного и звукопоглощающего материала.

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — Приточно-вытяжная вентиляционная система

Материал — Оцинкованная сталь

Дополнительно

1 811

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

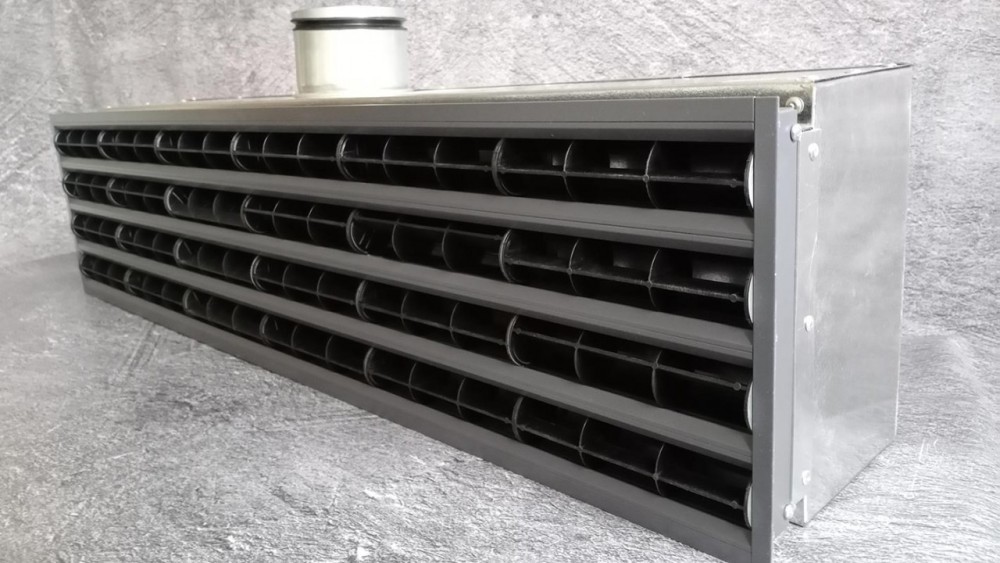

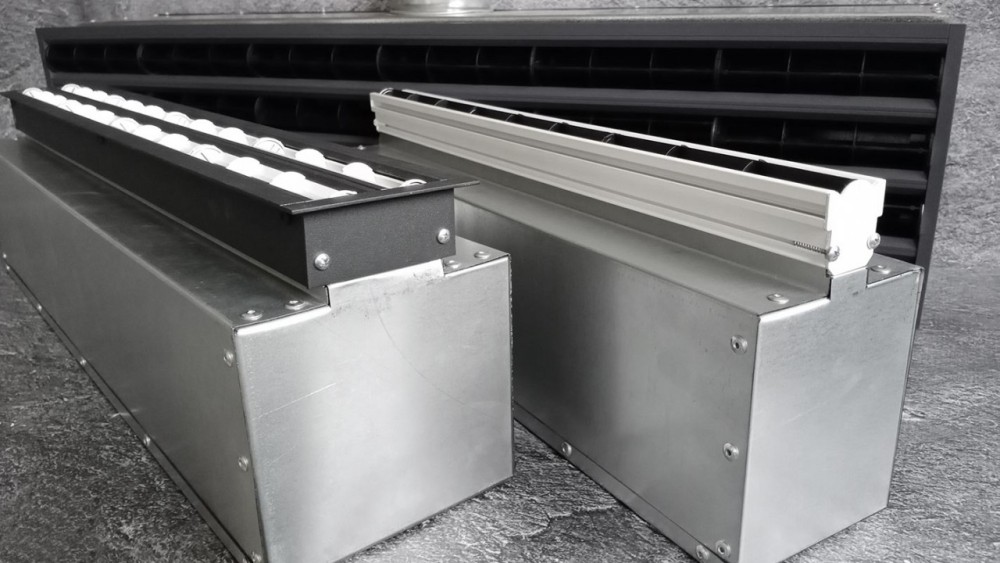

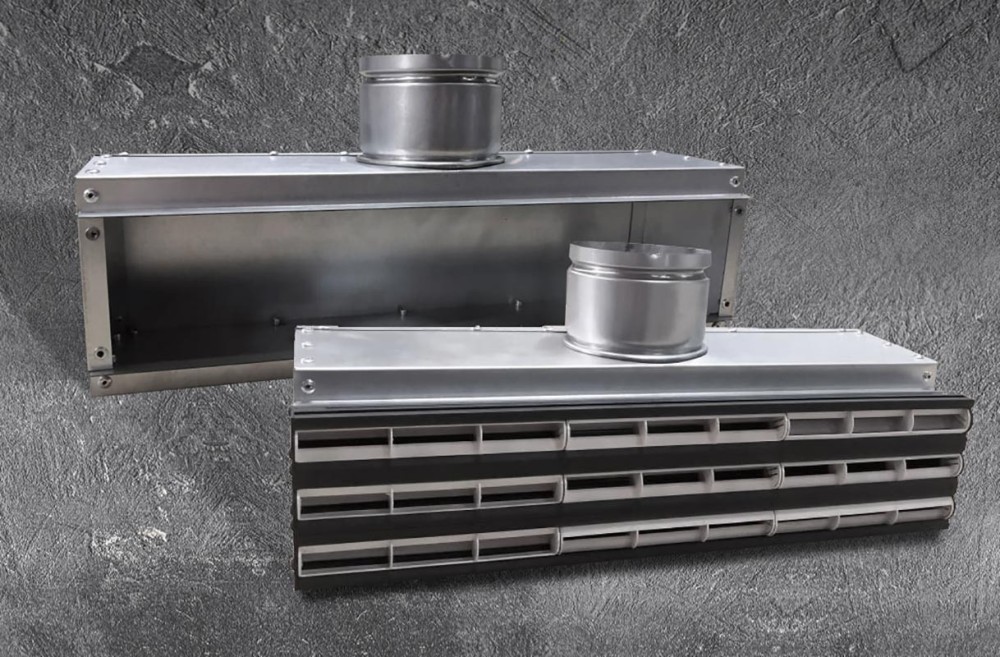

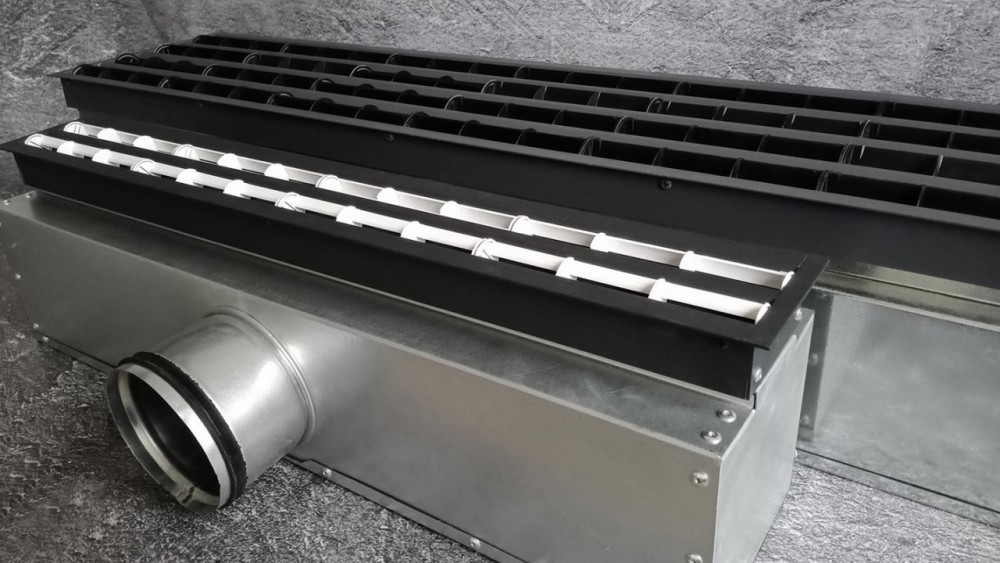

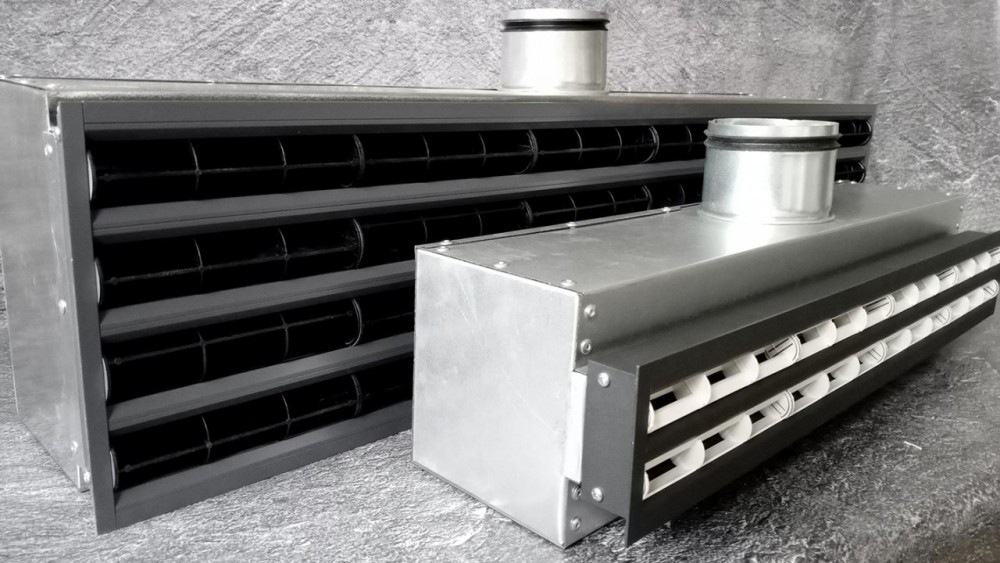

Камера статического давления КСД для щелевых диффузоров PL

Камера статического давления (КСД/КСР) - ключевой элемент систем вентиляции, обеспечивающий эффективное подключение щелевых диффузоров PL к воздуховодам. Оптимальное решение для создания комфортного микроклимата с равномерным распределением воздуха.

"КСД для диффузоров PL снижает уровень шума на 4-6 дБ, а с дополнительной звукоизоляцией - до 6-8 дБ, создавая комфортную акустическую среду."

Преимущества камер статического давления КСД:

Равномерное распределение воздуха по всей площади диффузора
Эффективное шумопоглощение - снижение уровня шума вентиляционной системы
Удобство монтажа на круглых воздуховодах любого диаметра
Защита от конденсата при использовании теплоизоляционного покрытия
Гибкость подключения - верхняя, боковая или осевая врезка

Технические характеристики:

Камера изготавливается из оцинкованной стали толщиной 0,4-1,5 мм (в зависимости от размера). Стандартно поставляется без покрытия, возможна дополнительная звуко- и теплоизоляция.

Особенности конструкции:

Диапазон размеров: от 150 мм до 3000 мм (с шагом 1 мм)
Возможность линейного монтажа (стыковка через кронштейны)

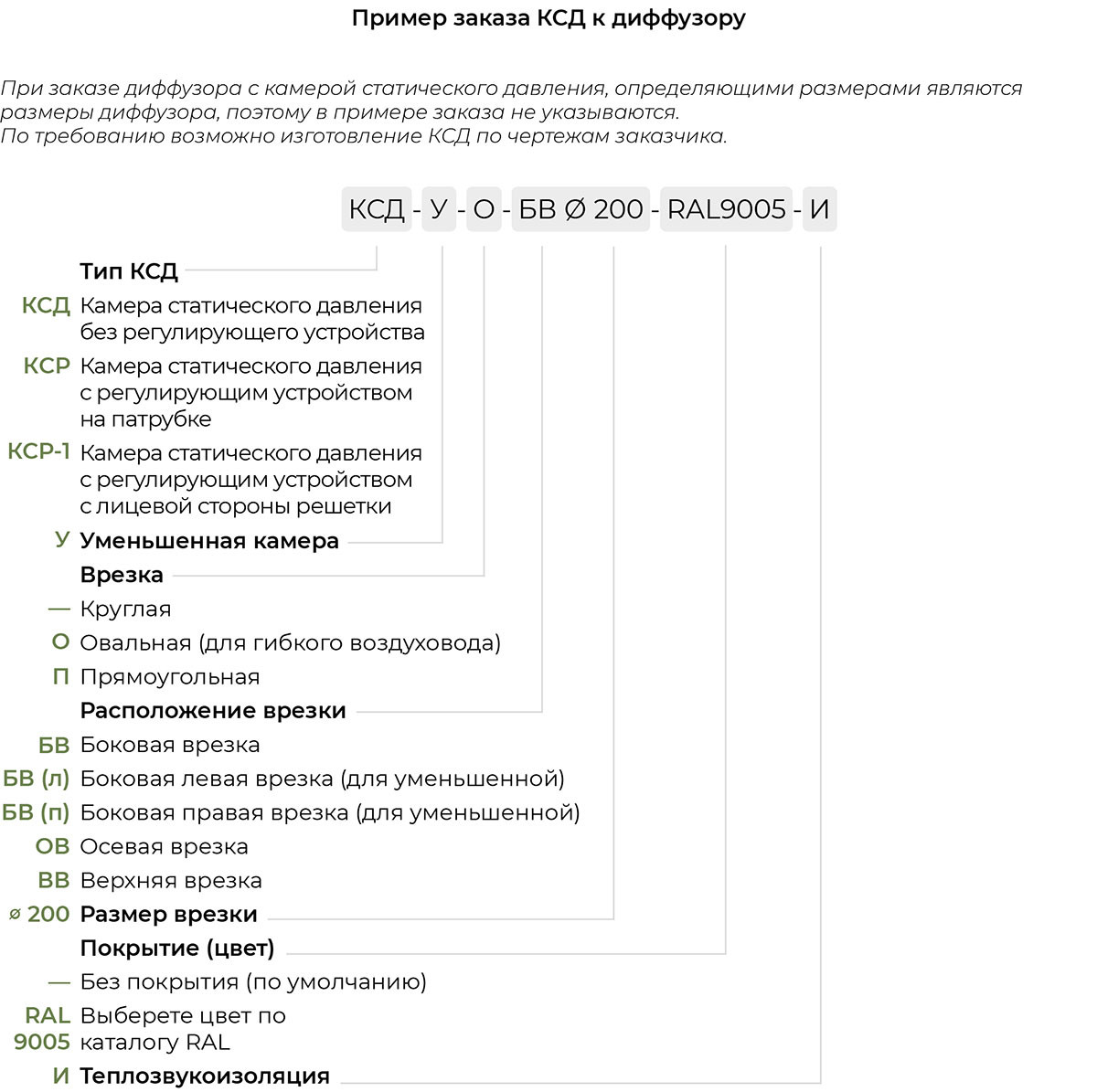

Варианты подключения: ВВ (верхняя врезка), БВ (боковая), ОВ (осевая)
Модель КСР с регулировкой расхода воздуха

Области применения:

Камеры КСД идеально подходят для:

- Офисных и бизнес-центров
- Торговых комплексов
- Производственных помещений
- Гостиниц и ресторанов
- Жилых зданий

Монтажные особенности:

Установка осуществляется металлическими тросами или резьбовыми шпильками. Крепежные элементы приобретаются отдельно. Диффузоры поставляются в разобранном виде - сначала монтируется КСД, затем устанавливается сам диффузор.

Для нестандартных решений (особые размеры, конфигурации) требуется согласование индивидуальных чертежей. Мы готовы разработать оптимальное решение под ваши конкретные задачи.

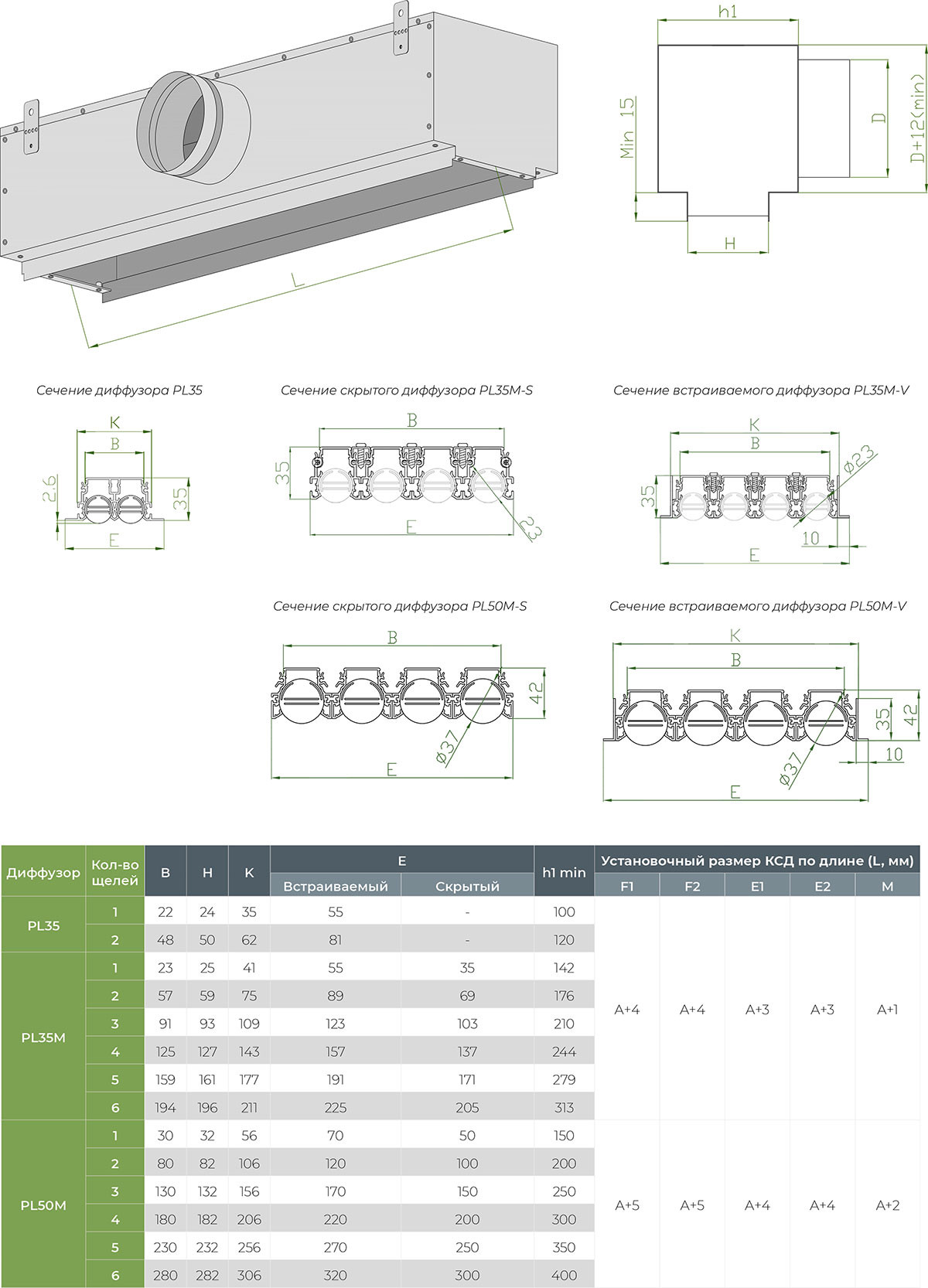

Совместимость: камеры КСД предназначены для работы с щелевыми диффузорами PL35, PL35M, PL50M и другими моделями серии PL.

Характеристики

Место применения

Приточно-вытяжная вентиляционная система
Материал

Оцинкованная сталь
