Halton Jaz JRP – вихревой диффузор

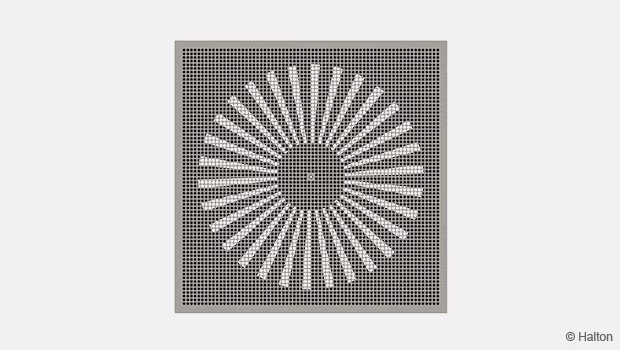

Устройство потолочного вихревого диффузора с квадратной перфорированной лицевой панелью. Высокоиндуктивный вихревой поток обеспечивает эффективное смешивание и быстрое снижение скорости воздуха. Применяется для подачи воздуха в помещения с переменным расходом. Конструкция диффузора с фиксированной вихревой пластиной создает мощный индуктивный эффект, способствующий эффективному перемешиванию приточного воздуха с воздухом помещения. Это приводит к быстрому снижению температуры и уменьшению скорости воздушных потоков в зоне пребывания людей.

Диффузор предназначен для установки в подвесные потолки размером 600x600 мм. Модель идеально подходит для систем с переменным расходом воздуха, особенно в сочетании с фанкойлами, работающими в диапазоне от 25% до 100% производительности. Обеспечивает горизонтальное распределение приточного воздуха и может использоваться как для подачи, так и для вытяжки воздуха. Подключение к воздуховоду осуществляется через круглый патрубок с резиновым уплотнением.

Основные характеристики

• Тип: Потолочный вихревой диффузор
• Форма лицевой панели: Квадратная, перфорированная
• Принцип работы: Высокоиндуктивный вихревой поток
• Применение: Системы с переменным расходом воздуха
• Совместимость: Фанкойлы с переменной скоростью (25-100%)
• Направление подачи воздуха: Горизонтальное
• Функциональность: Подача и вытяжка воздуха
• Монтаж: В подвесные потолки 600x600 мм
• Подключение к воздуховоду: Круглое, с резиновым уплотнением

Материалы

• Корпус: Оцинкованная сталь
• Лицевая панель: Сталь, эпоксидное порошковое покрытие, цвет белый (RAL 9003 / 30%). Возможны специальные цвета.
• Вихревой элемент: Оцинкованная сталь
• Соединительный патрубок: Оцинкованная сталь
• Крышка винта: Пластик, белый
• Звукоизоляционный материал: Полиэфирное волокно
• Уплотнение воздуховода: Резиновая смесь

Модели

• JRP/S: Модель для подачи воздуха с модулем регулирования и измерения (MSM) и внутренней звукоизоляцией (минеральная вата или полиэфирное волокно).
• JRP/E: Модель для вытяжки воздуха с модулем регулирования (MEM) и внутренней звукоизоляцией (минеральная вата или полиэфирное волокно).
• JRP/N: Универсальная модель с возможностью выбора опций: без модулей регулирования/измерения и звукоизоляции, с модулями регулирования/измерения, но без звукоизоляции, или с модулями регулирования/измерения и звукоизоляцией.

Скорость приточного воздуха эффективно снижается благодаря высокой степени смешивания. При необходимости регулирования и измерения расхода воздуха рекомендуется использовать модуль Halton PRA. Доступна модификация для потолков 675x675 мм по запросу. Опционально возможно изготовление лицевой панели с другим типом перфорации для проектных решений.
