BBA

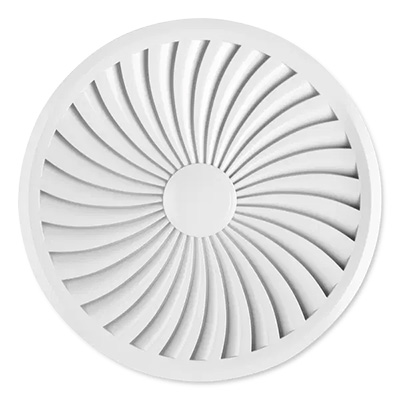

Круглые и квадратные потолочные вихревые диффузоры предназначены для создания эффективного перемешивания воздуха в помещениях за счет вихревой подачи. Инновационная полимерная технология и конструкция с неподвижными трехмерными направляющими ламелями обеспечивают высокий уровень расхода воздуха при низких показателях звуковой мощности и перепада давления. Это делает их идеальным решением для систем с переменным и постоянным расходом воздуха, как для притока, так и для вытяжки.

Основные характеристики

• Доступные типоразмеры: 160, 250, 300, 400, 600, 625 мм.
• Диапазон минимального расхода воздуха при Δt_Z = –6 K: от 5 до 76 л/с (16 – 274 м³/ч).
• Диапазон максимального расхода воздуха при L_WA ≅ 50 дБ(A): от 44 до 385 л/с (159 – 1386 м³/ч).
• Допустимая разность температур приточного воздуха и воздуха в помещении: от –12 до +10 K.

Диффузоры оснащены пластиковой лицевой панелью с направляющими трехмерными ламелями, которые формируют эффективный вихревой поток и способствуют высокой эжекции. Это позволяет быстро снизить скорость потока и выровнять температурные перепады между приточным воздухом и воздухом в помещении, обеспечивая комфортные условия. Конструкция диффузора способствует хорошему распределению воздушных струй по всему помещению с минимальным турбулентным вихрем в зоне пребывания людей, что особенно важно при больших расходах воздуха.

Статическая камера диффузора обладает оптимальными акустическими характеристиками и оснащена закрывающейся регулирующей заслонкой, которая упрощает балансировку расхода воздуха. Лицевая панель имеет скругленный плоский край толщиной 3 мм и крепится к основанию с помощью байонетного механизма, не требующего инструментов (для типоразмеров 160 и 250 с патрубком). Патрубок для типоразмеров 160 и 250 обеспечивает прямое, быстрое и простое подключение к воздуховоду.

Материалы, используемые в конструкции, включают ABS-пластик (UL 94, V-0, огнестойкий) для лицевой панели, патрубка и заслонки клапана, оцинкованную листовую сталь для статической камеры и перемычки, а также полиэфир для выравнивателя потока. Стандартное покрытие лицевой панели – белая порошковая краска (RAL9010), но возможна окраска в цвета по палитре RAL CLASSIC для создания гармоничного дизайна помещения. Диффузоры подходят для установки во всех типах потолков, а при наличии окантовочной панели – и для свободного подвеса.
