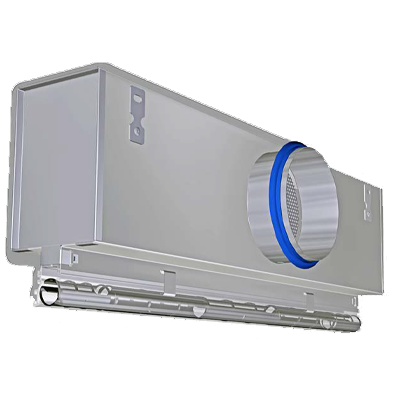

Щелевые диффузоры СВК3 / СВК5

Щелевые диффузоры серии СВК3/СВК5 предназначены для приточной или вытяжной вентиляции, обеспечивая создание комфортных условий в помещениях. Они гармонично интегрируются в сплошные растровые потолки и конструкции из гипсокартона, предлагая разнообразные варианты монтажа для различных условий эксплуатации.

Основные характеристики

• Номинальная ширина щели составляет 35 мм.
• Регулируемые направляющие барабаны позволяют индивидуально настраивать направление воздушного потока.
• Номинальная длина диффузоров варьируется от 600 до 1950 мм.
• Конструкция может включать от 1 до 4 щелей.
• Диапазон расхода воздуха составляет от 15 до 135 л/с на метр длины или от 54 до 486 м³/ч на метр длины.
• Лицевая панель изготовлена из экструдированного алюминиевого профиля, обеспечивая долговечность и эстетичный внешний вид.
• Диффузоры подходят для использования в системах как с переменным, так и с постоянным расходом воздуха.
• Возможна конфигурация из нескольких секций для охвата больших площадей.
• Высокий уровень эжекции способствует быстрому выравниванию температур и снижению скорости воздушного потока в помещении.
• Возможна подача воздуха в одном направлении, разнонаправленно горизонтально или разнонаправленно под углом, создавая турбулентный поток (вентиляция смешения).
• Допускается разность температур приточного воздуха и воздуха в помещении в пределах от -10 до +10 K.
• Продукт разработан для помещений с высотой потолков до 4 метров (измеряется от нижнего края подвесного потолка).
• Низкая габаритная высота статической камеры обеспечивает возможность монтажа в ограниченное межпотолочное пространство, что делает диффузоры подходящими для подвесных потолков.

Дополнительные возможности и аксессуары

Лицевая панель диффузора может быть окрашена в любой цвет по палитре RAL CLASSIC, что позволяет идеально вписать изделие в интерьер. Доступна лицевая панель с окантовочной рамкой для более аккуратного монтажа. Для балансировки расхода воздуха предусмотрена заслонка клапана, управление которой осуществляется через лицевую панель. Скрытое винтовое крепление упрощает процесс установки диффузора в потолок после завершения монтажа потолочных конструкций.

Для конфигурации из нескольких секций предлагаются симметричные и асимметричные статические камеры, доступные как с звукоизоляцией, так и без нее. Также предусмотрены концевые пластины, концевые уголки и угловые секции для создания сложных конфигураций. В качестве опциональных аксессуаров предлагаются уплотнения, а также комплекты концевых пластин (EP) и концевых уголков (EA) для модульного расположения секциями.
