RFD-SIRIUS

Устройство RFD-SIRIUS применяется в системах вентиляции для регулирования объемного расхода воздуха по требованию и в качестве воздухораспределителя. Оно объединяет функции регулятора объемного расхода, шумоглушителя, присоединительной секции и воздухораспределителя в одном корпусе. Для определения фактического объемного расхода измеряется перепад давления с помощью интегрированных измерительных трубок и передается на контроллер. В зависимости от заданного значения регулирующий элемент с интегрированным линейным приводом изменяет свое положение. Конструкция комбинированного устройства обеспечивает высокую звукопоглощающую способность и низкий уровень звуковой мощности.

Основные характеристики

• Номинальные размеры RFD: 160, 200, 250, 315, 400 мм.
• Номинальные размеры SIRIUS: 125, 160, 200, 250 мм.
• Диапазон объемного расхода: от 4,7 до 171,4 л/с (от 17 до 617 м³/ч).
• Диапазон регулирования объемного расхода: приблизительно от 10 % до 100 % от номинального объемного расхода.
• Температурный перепад при подаче воздуха: от -12 до +10 K.
• Управляющие компоненты: BC0, BL0, BM0, BM0-J6.
• Напряжение питания: 24 В AC/DC.
• Возможность выбора цвета видимой части переднего распределителя по палитре RAL Classic.

Конструктивные особенности

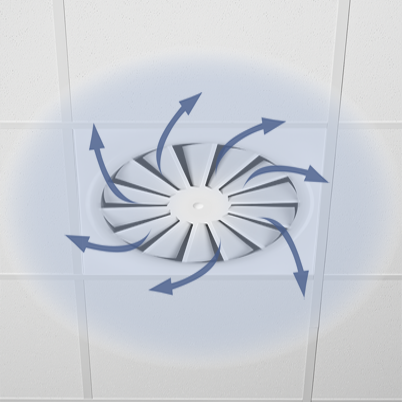

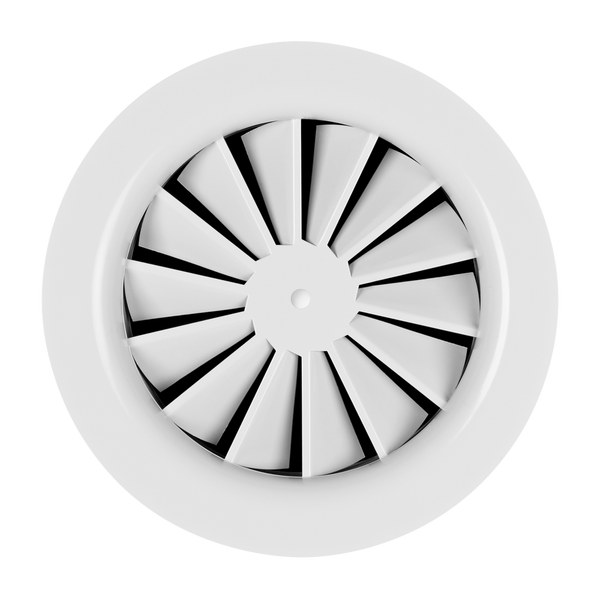

Устройство оснащено квадратным или круглым передним распределителем с радиально расположенными неподвижными ламелями, обеспечивающими вихревое горизонтальное распределение воздуха с высокой индукцией. Это способствует быстрому снижению разницы температур и скорости воздушного потока, что делает его идеальным для зон комфорта. Предусмотрен потолочный монтаж, а вариант с выпускным соплом позволяет осуществлять подвесной монтаж. Для измерения объемного расхода используются интегрированные измерительные трубки. Присоединительный патрубок соответствует круглым воздуховодам по стандартам EN 1506 или EN 13180 и оснащен двойным уплотнением.

Материалы и отделка

Корпус присоединительной секции и передний распределитель изготовлены из оцинкованной листовой стали. Измерительный блок выполнен из алюминия. Видимые части переднего распределителя имеют порошковое покрытие, стандартно в белом цвете RAL 9010. Возможна порошковая окраска по палитре RAL Classic. Регулировочная корзина облицована звукопоглощающим нетканым материалом.

Применение

Устройство предназначено для подачи воздуха в зоны комфорта, где требуется регулирование объемного расхода. Вариант с выпускным соплом позволяет монтировать воздухораспределитель в подвешенном состоянии. Высокая индукция вихревого потока обеспечивает быстрое выравнивание температурных и скоростных характеристик воздуха. Регулирование объемного расхода осуществляется в замкнутом контуре с использованием вспомогательного источника питания. Измерение перепада давления производится с помощью интегрированных измерительных трубок.

Технические параметры

Точность измерения объемного расхода Δqv указана для прямолинейной подачи воздуха. Формованные элементы воздуховодов, такие как колена, отводы или изменения сечения, могут вызывать турбулентность, влияющую на точность измерений. При выполнении подключений воздуховодов, например, отводов от магистрального трубопровода, необходимо соблюдать рекомендации EN 1505. Для некоторых монтажных ситуаций могут потребоваться прямые участки перед устройством.
