Halton TLB – Настенный диффузор

Диффузор Halton TLB представляет собой легкое прямоугольное устройство для подачи воздуха, предназначенное для настенного монтажа вблизи потолка. Конструкция включает в себя секцию диффузора и plenum, обеспечивая возможность измерения и регулировки расхода воздуха.

Лопатки диффузора направляют поток подаваемого воздуха под углом к поверхности потолка. Рекомендуемая максимальная разница температур между подаваемым и комнатным воздухом составляет 8 °C. Размер и форма струи воздуха могут быть изменены путем регулировки положения дефлекторной панели (принадлежность). Устройство также может использоваться в качестве вытяжного. Рекомендуемое расстояние установки ниже уровня потолка составляет приблизительно 200 мм.

Модуль измерения и регулировки MSM (для подачи) или MEM (для вытяжки) интегрирован в конструкцию. Принцип работы для подачи воздуха заключается в измерении перепада давления с помощью манометра после прохождения трубок и шпинделя регулировки через секцию диффузора. Расход воздуха рассчитывается по формуле, основанной на полученных данных. Регулировка расхода осуществляется вращением шпинделя до достижения требуемой уставки с последующей фиксацией положения заслонки винтом. Трубки и шпиндель возвращаются в секцию диффузора.

Для вытяжного воздуха измерение расхода производится с помощью отдельного измерительного модуля, расположенного внутри plenum.

Конструктивные особенности и материалы

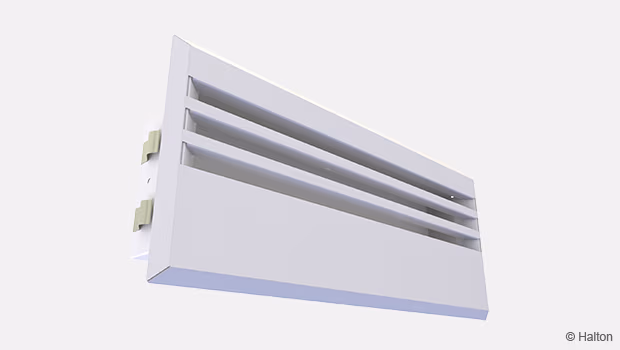

• Секция диффузора изготовлена из стали, покрытой белой краской (RAL 9003).

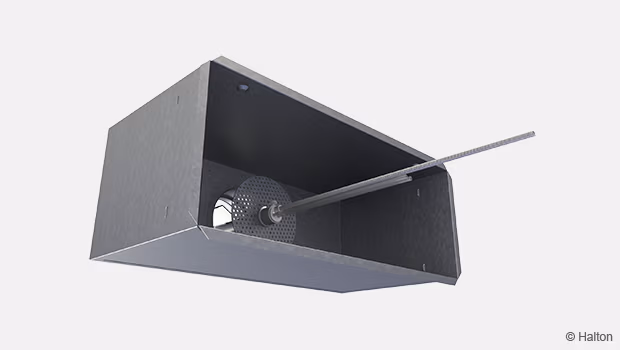

• Plenum выполнен из оцинкованной стали.
• Съемная секция диффузора крепится к plenum с помощью скрытых пружин.
• Внутренние элементы, такие как звукопоглощающий материал, выполнены из полиэфирного волокна.
• Дефлекторная панель и соединительный рукав с уплотнителем изготовлены из оцинкованной стали, уплотнитель – из резинового компаунда.
• Конструкция предусматривает доступ к plenum и воздуховоду для очистки и технического обслуживания.

Варианты исполнения

Модель TLB доступна в различных конфигурациях подключения и с разными размерами:

• TLB/B: plenum с задним подключением, для подачи воздуха (с модулем MSM).
• TLB/C: plenum с задним подключением, для вытяжки воздуха (с модулем MEM).
• TLB/E: plenum с боковым подключением, для подачи воздуха (с модулем MSM).
• TLB/F: plenum с боковым подключением, для вытяжки воздуха (с модулем MEM).

Размеры подключения (NS) варьируются от 100 мм до 250 мм, с соответствующими габаритными размерами (W, W1, H, H1, K) и диаметром присоединительного патрубка (ØD).

Принадлежности

• Съемная крышка (CE): предназначена для открытого монтажа и доступна для моделей с задним подключением (TLB/B).
• Дефлекторная панель (DP): позволяет регулировать направление горизонтального потока и длину струи, увеличивая при этом уровень звука на 2–4 дБ при полностью открытом модуле MSM. Доступна только для секции диффузора (TLB/A).

Для обеспечения корректной работы и монтажа диффузора необходимо соблюдать рекомендованные расстояния до препятствий и минимальные безопасные расстояния перед устройством, которые зависят от диаметра воздуховода (D).
