Активный приточный диффузор переменного расхода воздуха (VAV) предназначен для систем Halton Workplace, обеспечивая комфортные условия в офисных помещениях. Он разработан для систем с постоянным статическим давлением в воздуховодах.
Диффузор обеспечивает стабильную дальность струи при различных расходах воздуха, что гарантирует распределение воздуха без сквозняков. Он разработан для интеграции с системами Halton Workplace и идеально подходит для требовательных офисных условий. Конструкция диффузора предусматривает установку в подвесной потолок.
Устройство оснащено интегрированным балансировочным plenum с функциями измерения и регулировки расхода воздуха, что обеспечивает точную настройку системы вентиляции. Эффективная звукоизоляция минимизирует уровень шума в помещении.
Основные характеристики
- Стабильная дальность воздушной струи при регулируемом расходе воздуха для предотвращения сквозняков.
- Интегрированный балансировочный plenum с функциями измерения и регулировки расхода воздуха.
- Эффективная звукоизоляция для создания комфортной акустической среды.
- Возможность установки в подвесные потолки.
- Предназначен для систем с постоянным статическим давлением в воздуховодах.
- Совместимость с решениями Halton Workplace.
Диффузор имеет следующую конструкцию:
- Диффузорная пластина: сталь, порошковая окраска, белый (RAL 9003) или специальный цвет.
- Передняя панель: сталь, порошковая окраска, белый (RAL 9003) или специальный цвет.
- Регулировочный конус: сталь, порошковая окраска, черный.
- Уплотнение: резиновая смесь.
- Корпус plenum: оцинкованная сталь.
- Блок управления: оцинкованная сталь.
- Звукоизоляционный материал: полиэфирное волокно.
- Ниппель с уплотнением: оцинкованная сталь, уплотнение из резиновой смеси.
- Модуль измерения и регулировки (MSM): корпус из алюминия, пластина из оцинкованной стали, кронштейны из оцинкованной стали, пластиковые части из полипропилена (PP), шпиндель из нержавеющей стали.
Размеры диффузора (NS / Ø D / H1 / H2):
- 125 / 124 / 276 / 114 мм
- 160 / 159 / 276 / 114 мм
- 200 / 199 / 326 / 139 мм
- 250 / 249 / 326 / 139 мм
Принцип работы диффузора заключается в горизонтальном направлении приточного воздуха в помещение через щели диффузора. Комнатный воздух проходит через перфорацию передней панели к датчикам, расположенным внутри диффузора. Устройство поддерживает практически постоянную скорость исходящего воздуха в диапазоне от минимального до максимального расхода, обеспечивая комфортные условия и низкие остаточные скорости воздуха в зоне пребывания людей, исключая риск сквозняков.
Рекомендуемая максимальная разница температур между приточным и комнатным воздухом составляет 12 °C. Внешний комнатный контроллер управляет приводом диффузора Halton Jaz Conical VAV с помощью стандартного управляющего сигнала 0…10 В постоянного тока. Давлениезависимая функция диффузора Halton Jaz Conical VAV работает в сочетании с зоной воздуховодов с постоянным давлением.
Для вытяжных диффузоров функция контроля расхода воздуха отсутствует, и требуется отдельный регулирующий клапан (например, Halton HFB).

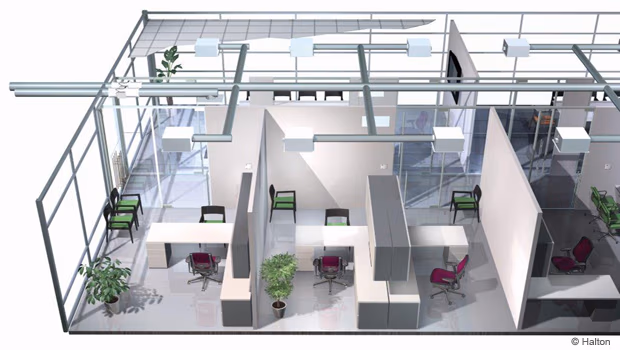

Диффузор может быть интегрирован с системой автоматизации Halton Workplace WRA, которая предназначена для управления вентиляцией, температурой в помещении и качеством воздуха. Система WRA может управлять различными устройствами, включая активные диффузоры VAV, вытяжные устройства и VAV-клапаны, обеспечивая гибкие решения для современных офисных пространств.
Для обеспечения точного измерения и контроля расхода воздуха необходимо соблюдать минимальное безопасное расстояние в 3 размера воздуховода до диффузора. Монтаж диффузора осуществляется с помощью кронштейнов, расположенных по бокам plenum.
Максимальный расход воздуха активного диффузора измеряется и регулируется с помощью модуля MSM. Расход воздуха рассчитывается на основе показаний перепада давления и коэффициента k. Минимальный расход воздуха для диффузора фиксирован заводом-изготовителем и не подлежит регулировке.
Обслуживание диффузора включает открытие передней панели и демонтаж элемента регулировки потока. Все части очищаются влажной тканью. Замена частей производится в обратном порядке, с обеспечением фиксации привода и правильного положения регулировочной пластины.
Диффузор Halton Jaz Conical VAV поставляется в стандартном цвете белый (RAL 9003) с порошковым покрытием. Приточный воздух поступает в помещение через регулируемую пластину и боковые щели передней панели, обеспечивая высокую степень смешивания. Диффузор поддерживает оптимальную скорость выходящего воздуха во всем диапазоне расхода.
Диффузор интегрирован с балансировочным plenum, спроектированным для установки активного диффузора, и оснащен модулем измерения и регулировки.
Диффузор имеет уплотнение из резиновой смеси для обеспечения герметичного соединения с воздуховодом.
Диффузор может быть оснащен датчиками и системой управления.
