DLQ

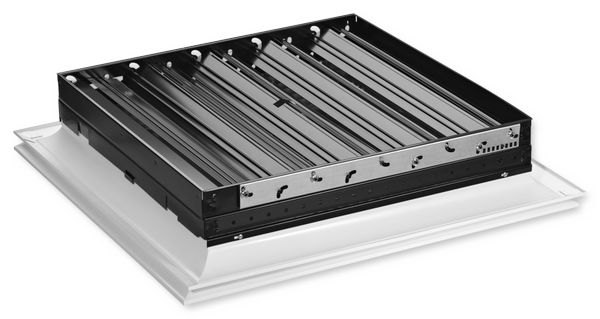

Квадратные потолочные воздухораспределители предназначены для подачи и вытяжки воздуха в помещениях с высокими требованиями к комфорту и дизайну. Они обеспечивают четырехстороннее горизонтальное распределение воздушного потока, что способствует быстрому снижению разницы температур и скорости воздуха, создавая оптимальные условия микроклимата.

Модели доступны в стандартных размерах от 250 до 625 мм, с диапазоном рабочих расходов от 20 до 700 л/с (72 - 2520 м³/ч). Воздухораспределители подходят для использования как при постоянном, так и при переменном расходе воздуха, а также совместимы с различными типами потолочных систем. Температурный перепад при подаче воздуха может составлять от -10 до +10 K, а высота помещений – до 4 метров (до нижней кромки подвесного потолка).

Технические характеристики и конструктивные особенности

• Материал фронтальной панели: стальной лист с порошковым покрытием.
• Возможность выполнения фронтальной панели в цветах по каталогу RAL Classic.
• Наличие горизонтальных и вертикальных подключений воздуховодов.
• Опциональные элементы для регулировки направления потока.
• Возможна установка без присоединительной коробки с использованием поперечной балки воздуховода.
• Доступны варианты с присоединительной коробкой, оснащенной дросселирующим элементом, тросовым регулятором и измерительным ниппелем.
• Конструкция фронтального диффузора включает фиксированные ламели и раму диффузорного типа.
• Центральное крепление с декоративной крышкой обеспечивает простоту монтажа.
• Присоединительные патрубки соответствуют стандартам EN 1506 или EN 13180 для круглых воздуховодов.
• Материалы: стальной лист, резина (уплотнительная манжета).
• Поверхностная обработка: погружное лакирование (RAL 9005, черный), порошковое покрытие (RAL 9010, белый), цвета по RAL Classic.

Диапазоны рабочих параметров (примеры для различных типоразмеров)

Для типоразмера 250 мм:

• Расход воздуха: от 20 л/с (72 м³/ч) до 700 л/с (2520 м³/ч).
• Перепад давления: от 3 Па до 19 Па.
• Уровень звуковой мощности (LWA): от <15 дБ(А) до 50 дБ(А).

Для типоразмера 600 мм:

• Расход воздуха: от 220 л/с (792 м³/ч) до 690 л/с (2484 м³/ч).
• Перепад давления: от 2 Па до 24 Па.
• Уровень звуковой мощности (LWA): от 15 дБ(А) до 50 дБ(А).

Габаритные размеры и масса (примеры)

Для типоразмера 400 мм:

• Внешние размеры фронтальной панели (приблизительно): 398 мм x 398 мм.
• Высота присоединительной коробки может варьироваться (например, 52 мм, 95 мм).
• Масса воздухораспределителя с присоединительной коробкой может составлять от 2,3 кг до 6,4 кг в зависимости от конфигурации.

Воздухораспределители серии DLQ соответствуют требованиям стандартов, включая измерение уровня звуковой мощности потока согласно EN ISO 5135. Конструкция и используемые материалы обеспечивают долговечность и отсутствие необходимости в регулярном обслуживании, однако рекомендуется периодическая проверка и очистка в соответствии с нормами VDI 6022.
