Диффузор Halton Jaz JDA представляет собой современное решение для потолочного монтажа, сочетающее высокую производительность с узнаваемым дизайном. Аэродинамическая конструкция обеспечивает бесшумную работу, а возможность выбора диффузоров меньшего размера делает его экономически выгодным.
Обзор
Диффузоры серии Halton Jaz предназначены как для подачи, так и для вытяжки воздуха, обеспечивая эстетичный вид потолка. Они могут устанавливаться непосредственно в воздуховод или в балансировочную камеру. Передняя панель диффузора является съемной, что облегчает очистку самого диффузора и воздуховодов. В комплект входят дефлекторные панели, позволяющие направлять поток воздуха в 1-3 стороны.
- Квадратный диффузор с сплошной или перфорированной передней панелью.
- Съемная передняя панель для доступа к диффузору и воздуховоду.
- Дефлекторные панели для управления направлением воздушного потока (1-3 направления).
- Круглое присоединение к воздуховоду с резиновым уплотнением.
Принцип работы
Воздух подается в помещение через боковые щели и смешивается с комнатным воздухом вне диффузора. Рекомендуемая максимальная разница температур между подаваемым и комнатным воздухом составляет 10 °C. С помощью дефлекторных элементов можно изменять направление потока воздуха в 1, 2 или 3 направлениях.
Характеристики и опции
Диффузоры изготавливаются из стали. Передняя панель доступна в сплошном (JDA/S) или перфорированном (JDA/P) исполнении. Стандартный цвет – белый (RAL 9003). Доступны специальные цветовые решения по запросу.
- Дефлекторная часть (DP): Комплект деталей для формирования потока в 1, 2 или 3 направлениях.
- Балансировочная камера (PDI): Служит для балансировки и выравнивания воздушного потока, а также для снижения шума воздуховода.

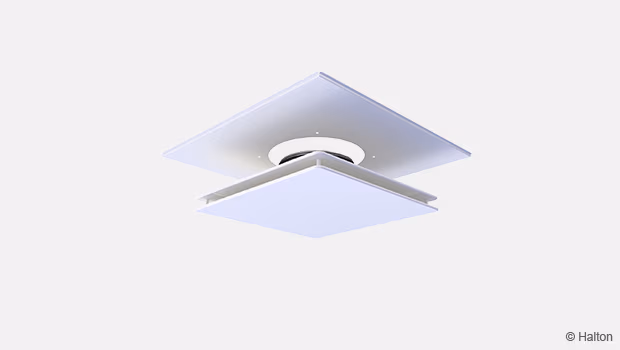

- Монтажная панель (PI-N/PI-C): Предназначена для установки в стандартные модульные потолки (600x600 мм) типа T-bar (PI-N) или Clip-in (PI-C).
Размеры диффузоров варьируются в зависимости от диаметра присоединительного патрубка (ØD), который может составлять от 124 мм до 314 мм для базовой модели. Габаритные размеры (W, H) также изменяются соответственно.
Принцип работы
Воздух подается в помещение через боковые щели, где он интенсивно смешивается с комнатным воздухом. Для управления направлением потока воздуха используются специальные дефлекторные элементы, позволяющие создавать одно-, двух- или трехнаправленный поток. Максимально допустимая разница температур между подаваемым и комнатным воздухом составляет 10 °C.
Материалы
- Верхняя плита: сталь.
- Передняя панель: сталь.
- Дефлекторные части: вспененный пластик.
- Соединительный патрубок с уплотнением: оцинкованная сталь, уплотнение – резина.
- Монтажная панель: сталь.
- Отделка: окрашенная, белый цвет (RAL 9003/30%). Возможны специальные цвета.
Размеры и вес
Базовая модель (без интеграции в потолок) имеет следующие габариты:
- Диаметр присоединительного патрубка (ØD): 124, 159, 199, 249, 314 мм.
- Ширина (W): 300, 450, 600 мм.
- Высота (H): 116 - 146 мм.
- Вес: 1.5 - 6.6 кг.
Модели для интеграции в потолок (WS=T/C) имеют увеличенную ширину (W1) для соответствия модульным размерам потолка.
При использовании с балансировочной камерой Halton Pop PDI размеры и вес устройства увеличиваются соответственно.
Модели продукта
Доступны две основные модели:
- JDA/S: Сплошная передняя панель.

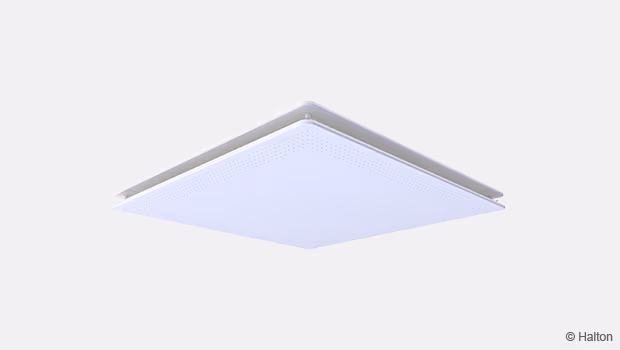

- JDA/P: Перфорированная передняя панель.
- JDA, потолочная интеграция (WS=T/C): Модели, предназначенные для установки в подвесные потолки T-bar или Clip-in.
Спецификация
Диффузор должен быть изготовлен из окрашенной стали стандартного белого цвета (RAL 9003). Подача воздуха осуществляется через боковую щель, обеспечивая высокий уровень смешивания. Направление потока воздуха регулируется с помощью дефлекторных элементов в 1, 2 или 3 направлениях.
Вариант 1: Без балансировочной камеры
- Диффузор оснащен патрубком с интегрированным уплотнением для подключения к круглому воздуховоду.
- Передняя панель (сплошная или перфорированная) съемная, обеспечивая доступ к воздуховоду.
Вариант 2: С балансировочной камерой
- Диффузор подключается к балансировочной камере, оснащенной модулем измерения и регулировки расхода воздуха.
- Передняя панель диффузора съемная, обеспечивая доступ к модулю измерения и регулировки в камере.
- Балансировочная камера имеет патрубок с интегрированным уплотнением для герметичного соединения с воздуховодом.
- Используется звукопоглощающий материал на основе полиэфирного волокна или минеральной ваты.
Монтаж
Диффузор обычно подключается к балансировочной камере Halton Pop PDI. Альтернативно, возможна прямая установка в воздуховод путем клепки или винтового соединения. В последнем случае минимальное безопасное расстояние до следующего Т-образного ответвления или изгиба должно составлять три диаметра воздуховода (3D).
Желаемое направление воздушного потока выбирается на этапе монтажа с помощью дефлекторных элементов в соответствии с инструкцией по установке.
Установка в подвесной потолок

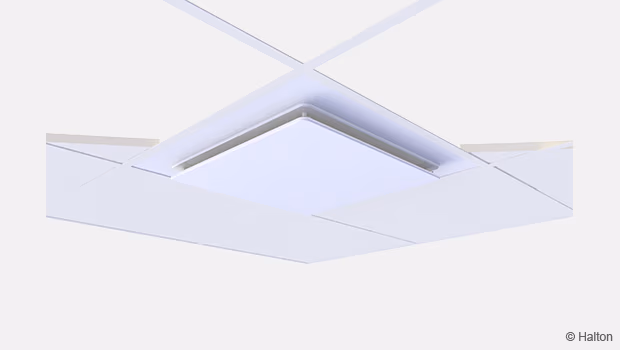

Для установки в подвесные потолки предусмотрены специальные монтажные панели (PI-N для T-bar, PI-C для Clip-in) или модели с интегрированной потолочной рамкой (WS-T/C).
Пусконаладка
Регулировка расхода воздуха
Сам диффузор не имеет функции регулировки расхода воздуха. Для точной настройки и измерения подачи воздуха диффузор комплектуется балансировочной камерой Halton Pop PDI с модулем измерения и регулировки MSM. Для вытяжных систем рекомендуется использовать модуль MEM, однако с данным модулем невозможно измерить расход вытяжного воздуха.
Для настройки необходимо открыть переднюю панель, пропустить трубки и регулировочный шпиндель через переднюю панель, затем установить переднюю панель на место. Измерение перепада давления производится с помощью манометра, а расход воздуха рассчитывается по формуле, учитывающей измеренное давление и коэффициент k.
Регулировка расхода осуществляется вращением шпинделя до достижения заданного значения. После настройки трубки и шпиндель возвращаются в камеру, а положение регулятора может быть зафиксировано.
Техническое обслуживание
Для очистки откройте переднюю панель диффузора и протрите детали влажной тканью. Установите переднюю панель на место до фиксации пружинами.
Вариант с балансировочной камерой
Откройте переднюю панель диффузора. Извлеките модуль измерения и регулировки, аккуратно потянув за вал (не за измерительные трубки или шпиндель). Протрите детали влажной тканью, не погружая их в воду. Установите модуль на место, вставив вал до упора. Установите переднюю панель на место до фиксации пружинами.
