Воздухораздающий блок ВБ для чистых помещений с круглым патрубком и боковым подводом
Воздухораздающий блок ВБ – профессиональное решение для организации эффективного воздухообмена в чистых помещениях различного назначения. Конструкция блока специально разработана для интеграции в потолочные системы чистых помещений с соблюдением строгих требований к герметичности и качеству воздушной среды.
Конструктивные особенности воздухораздающего блока ВБ

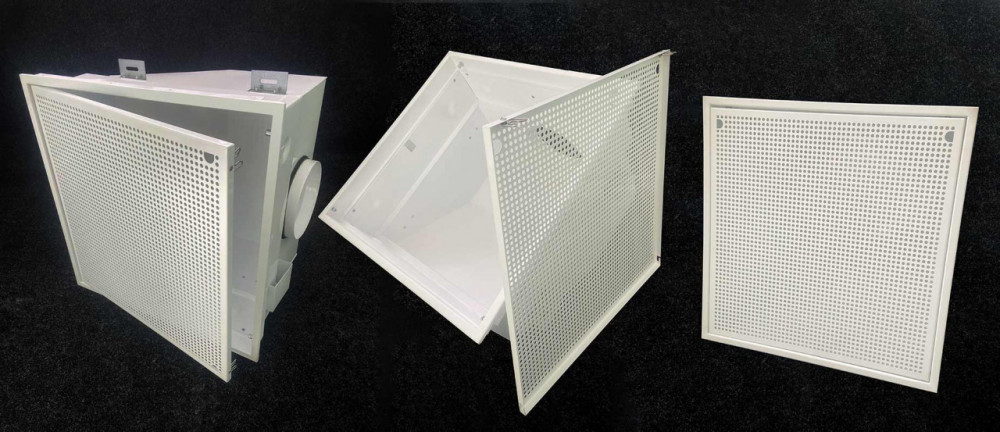

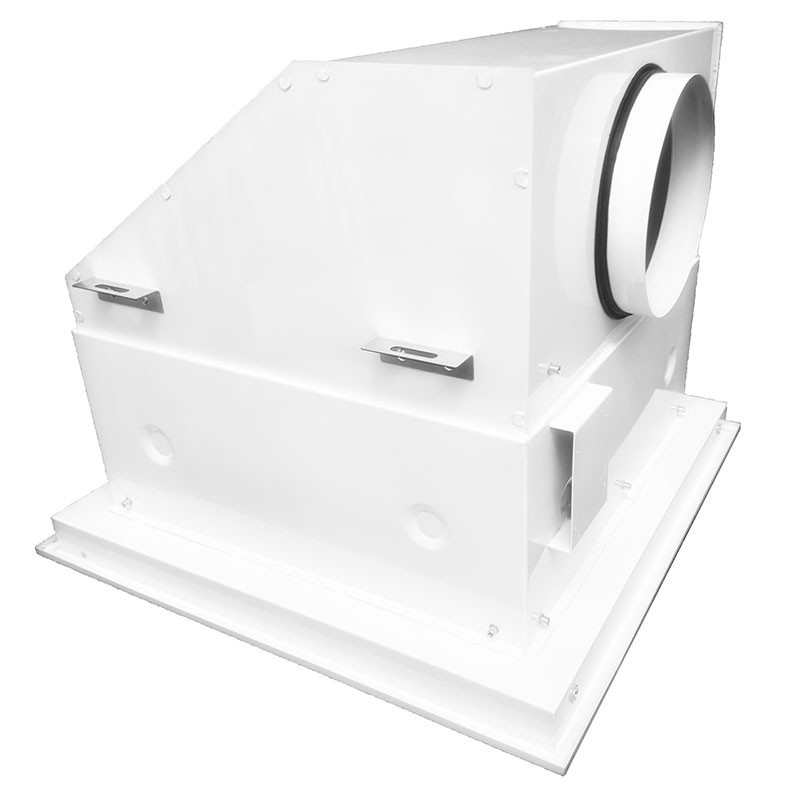

Блок представляет собой герметичную сварную конструкцию из стали, включающую:

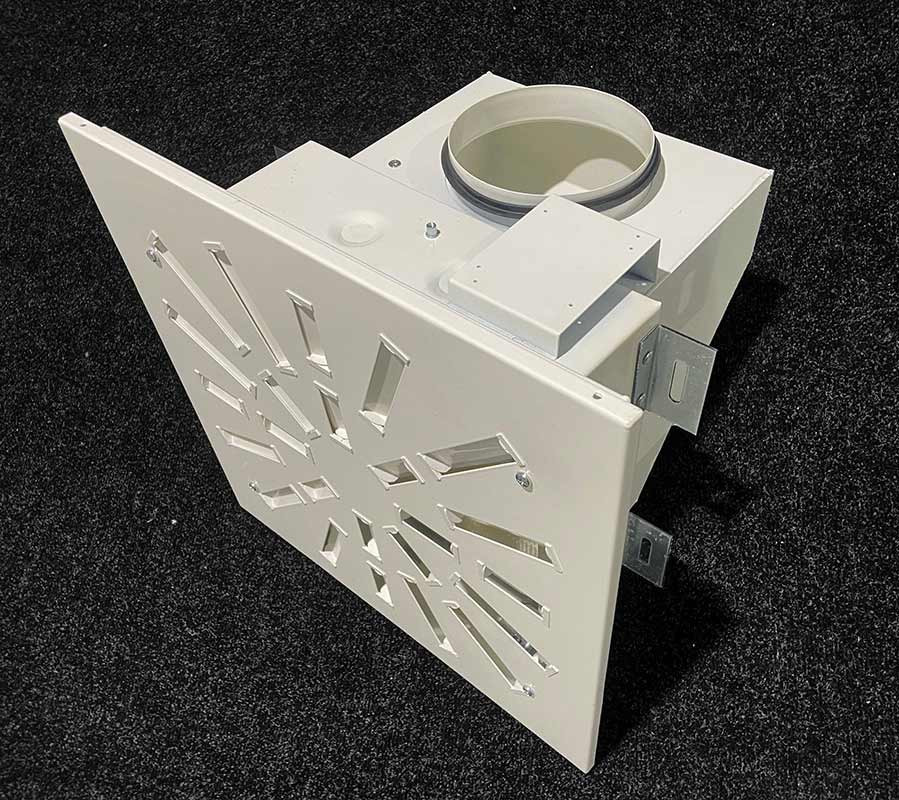

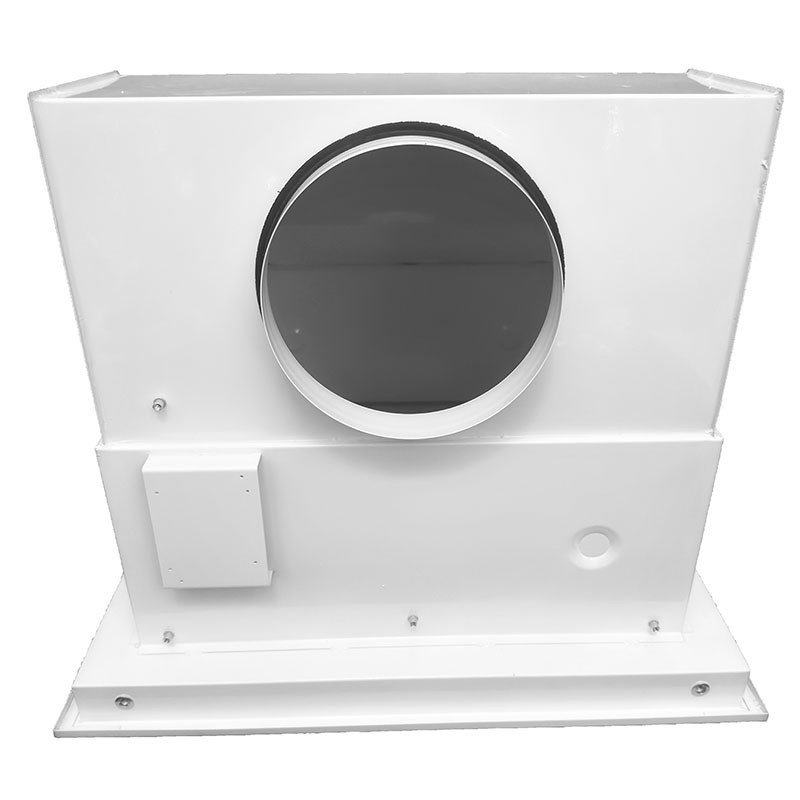

- Прочный стальной корпус с круглым патрубком для бокового подвода воздуха

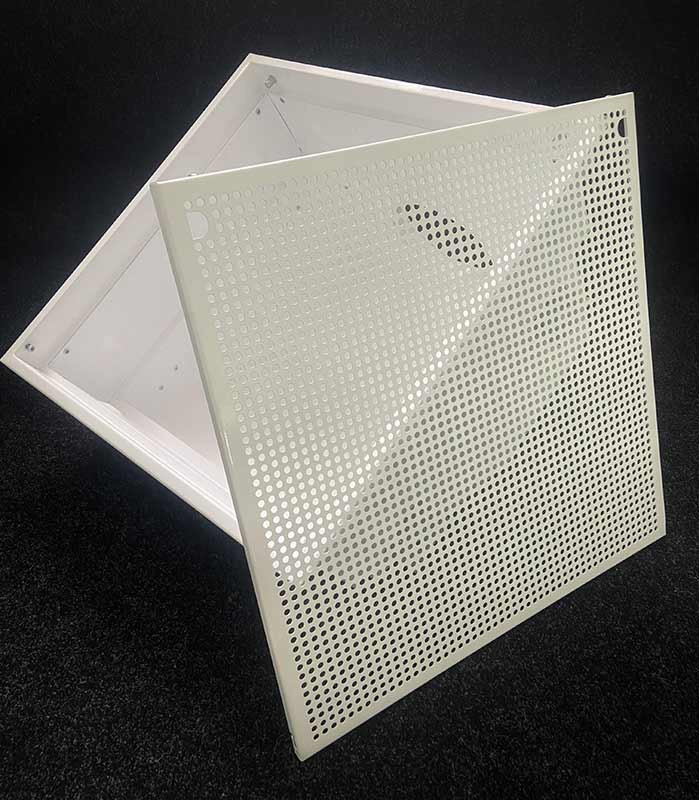

- Воздухораспределительную лицевую панель различных типов

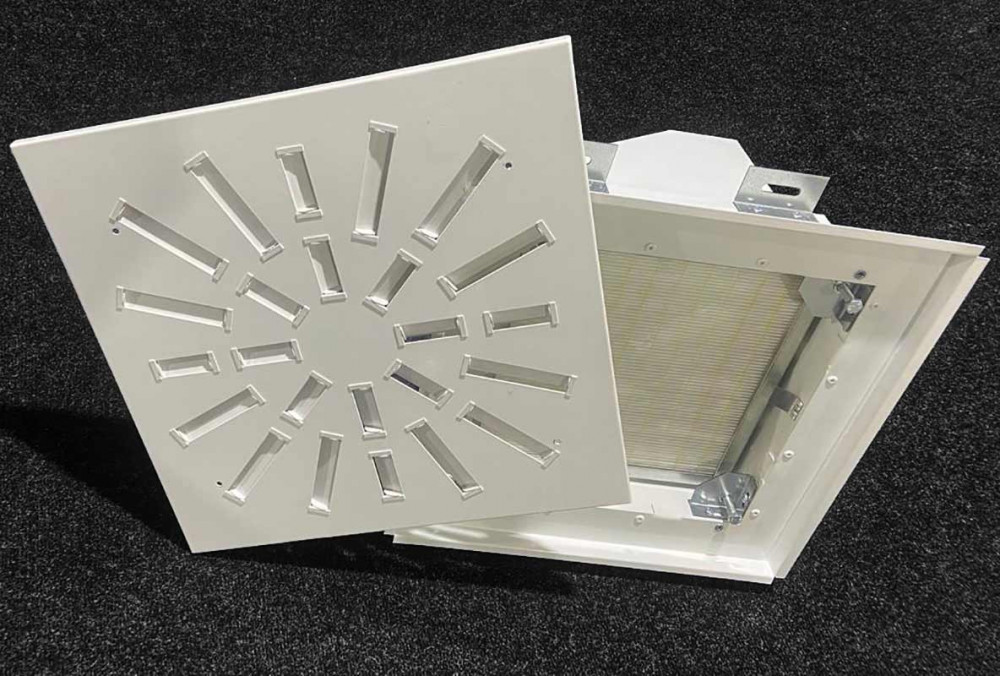

- Фильтр абсолютной очистки класса Е11, Н13 или Н14
- Опциональный регулирующий клапан с ручным или электрическим приводом

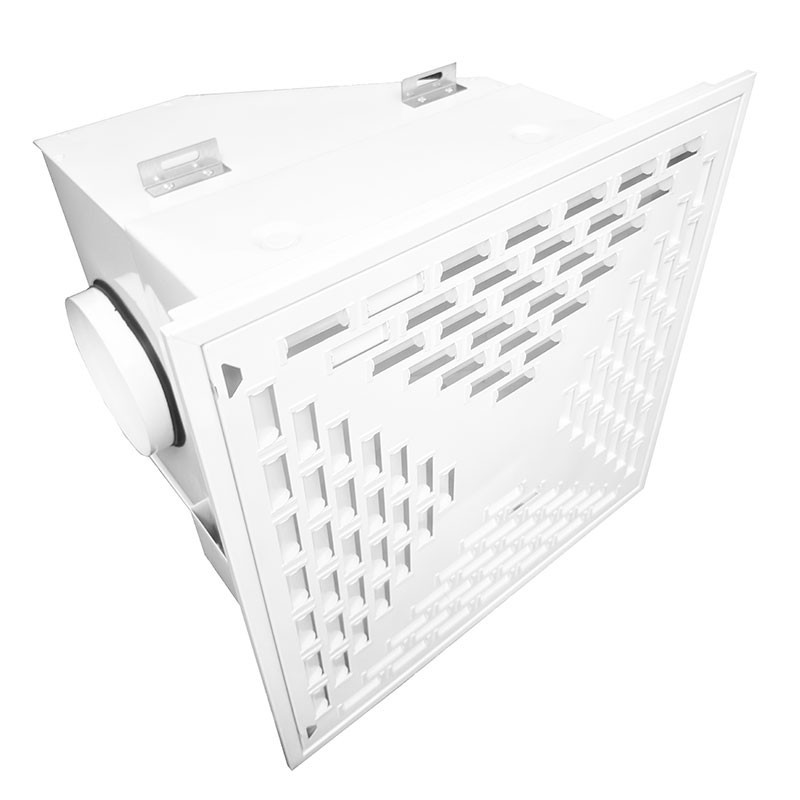

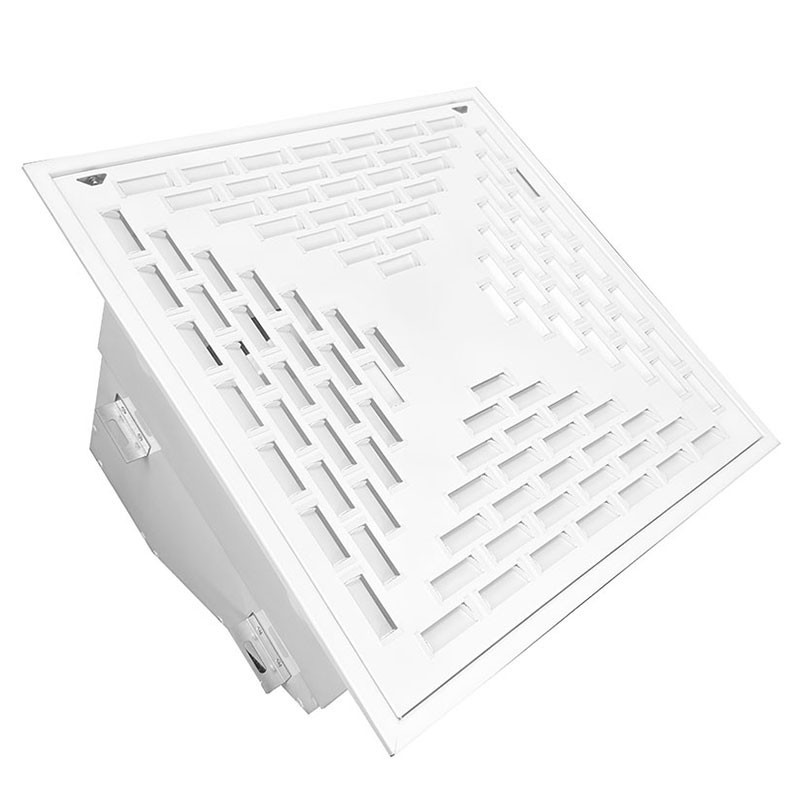

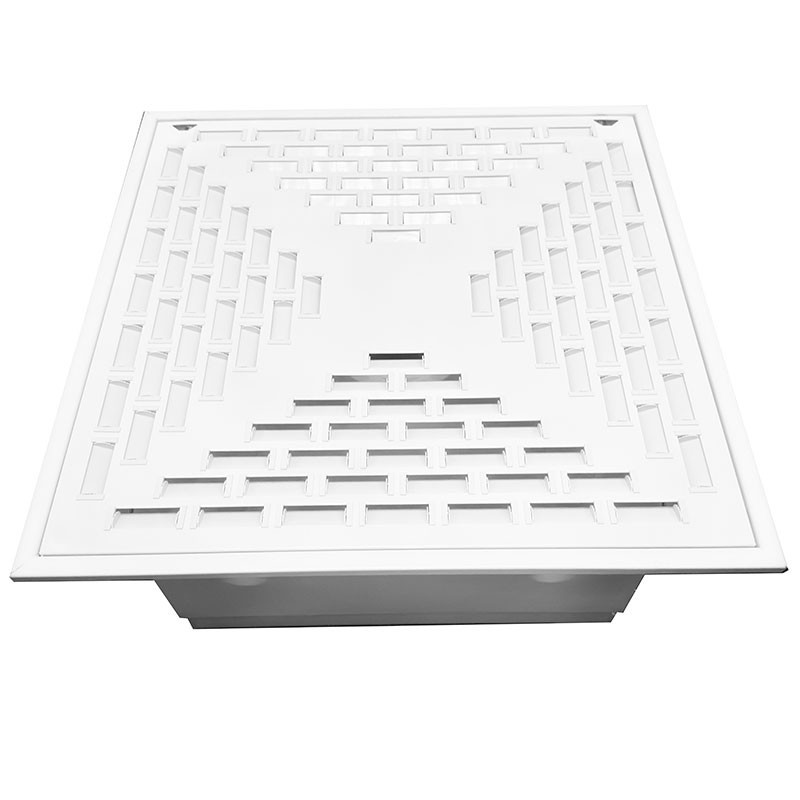

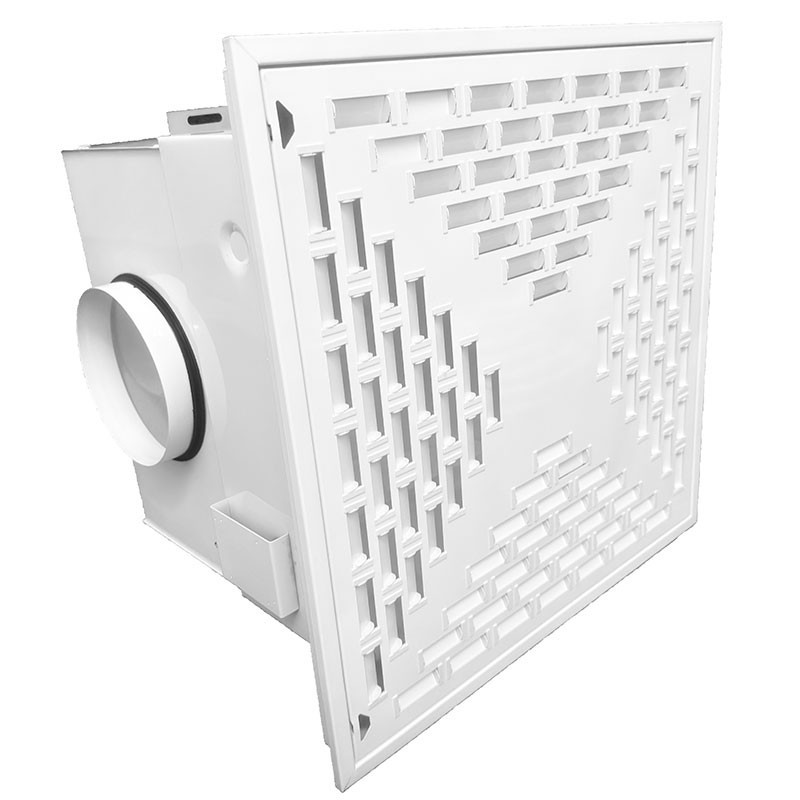

Типы воздухораспределительных панелей
В зависимости от требований к воздушному потоку, блоки ВБ комплектуются различными типами панелей:
- Для неоднонаправленного потока: ВБВ (вихревые), ВБТ (турбулизирующие), ВБР (радиальные), ВБК (концентрические), ВБД (диффузорные)

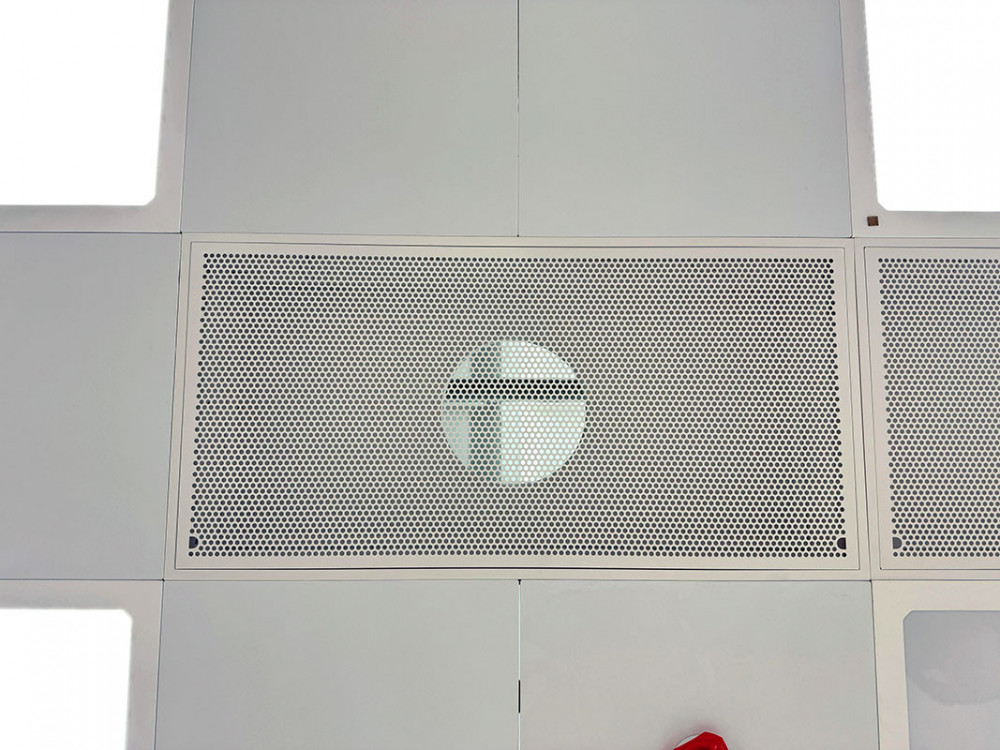

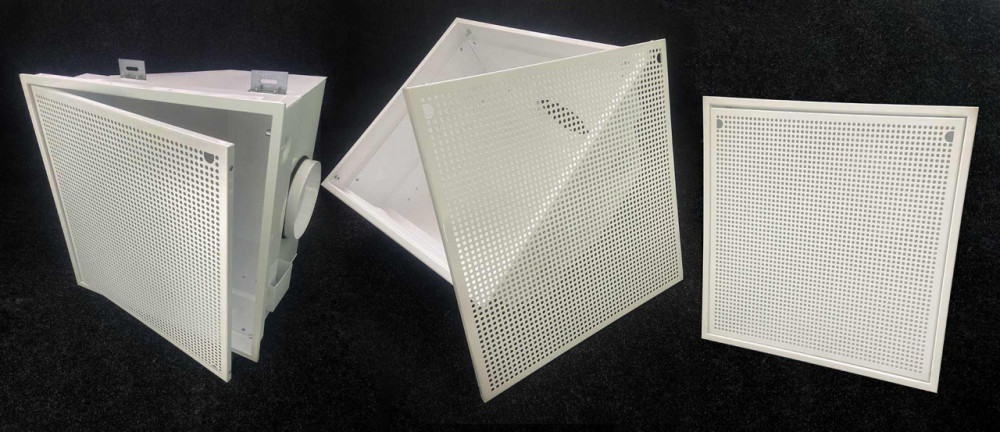

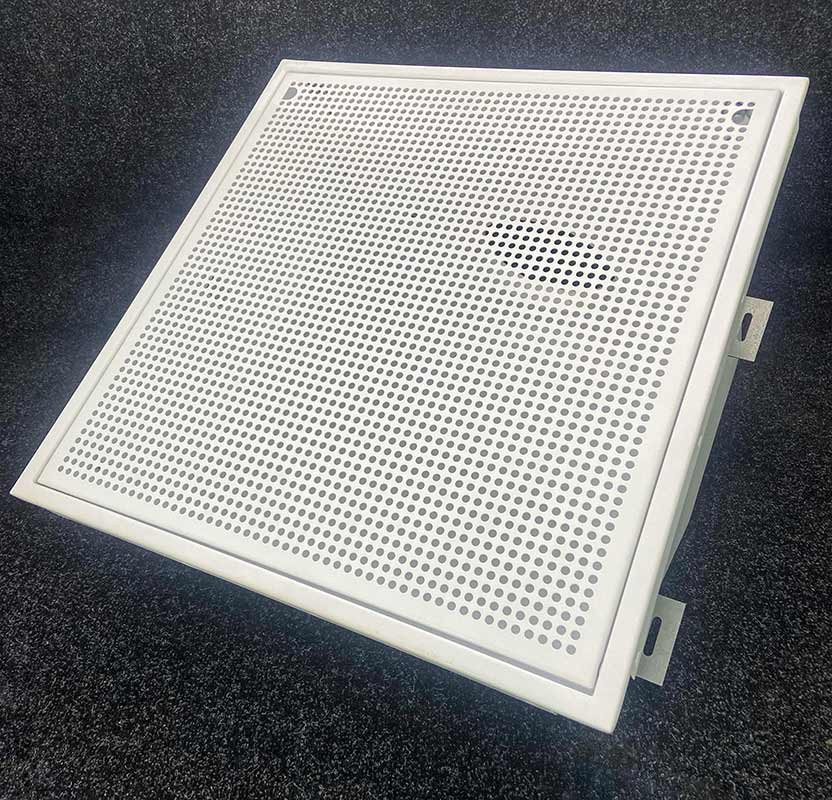

- Для однонаправленного потока: ВБП и ВБП-М (перфорированные), ВБС и ВБС-М (сотовые)
Технические характеристики

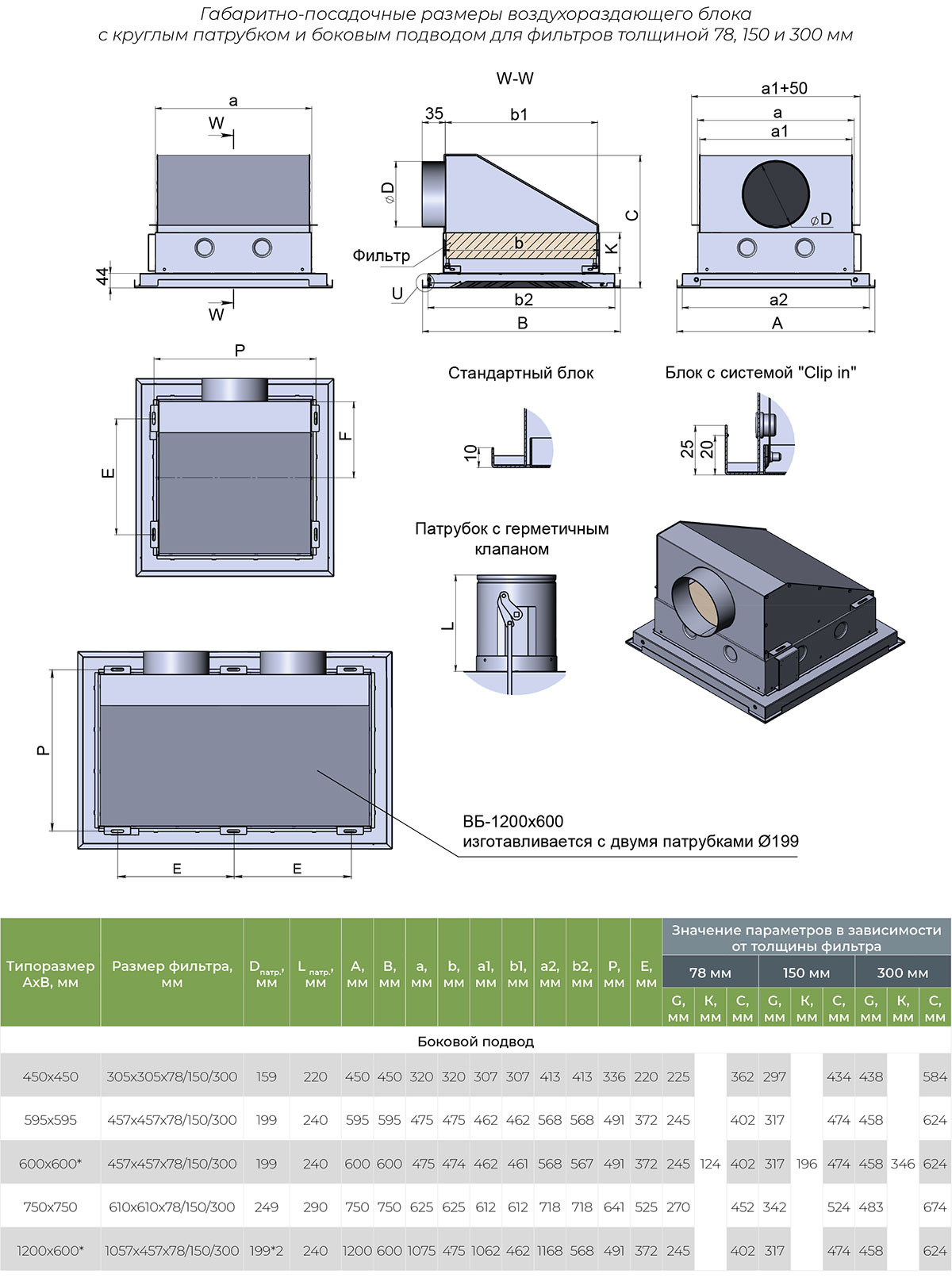

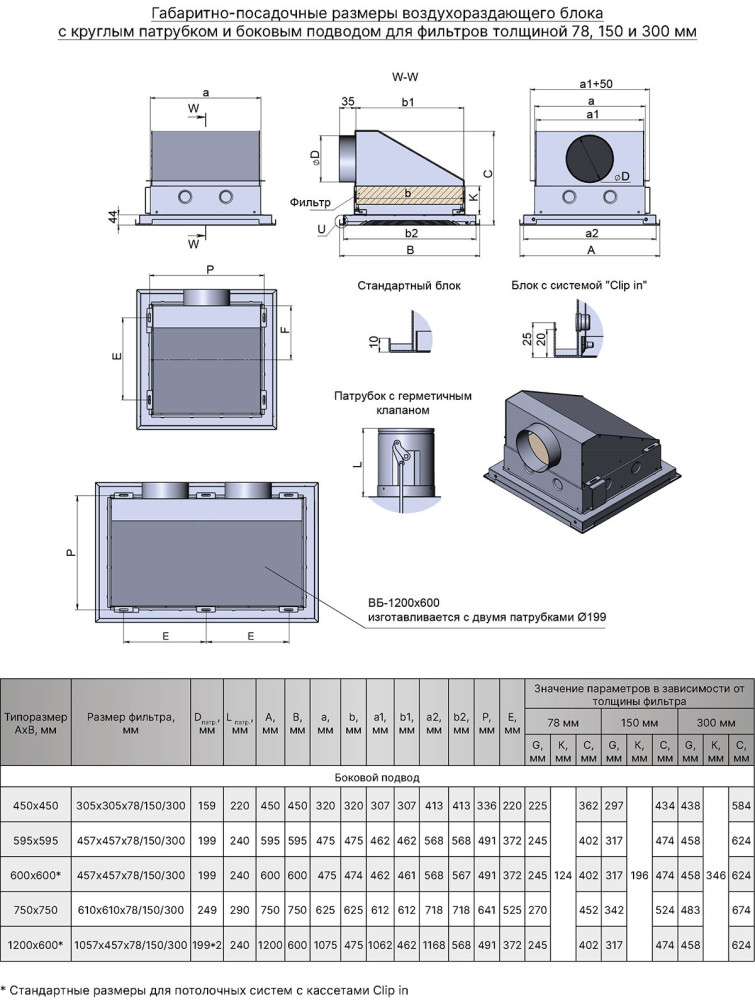

Воздухораздающие блоки ВБ производятся в следующих типоразмерах:
- 450×450 мм
- 595×595 мм

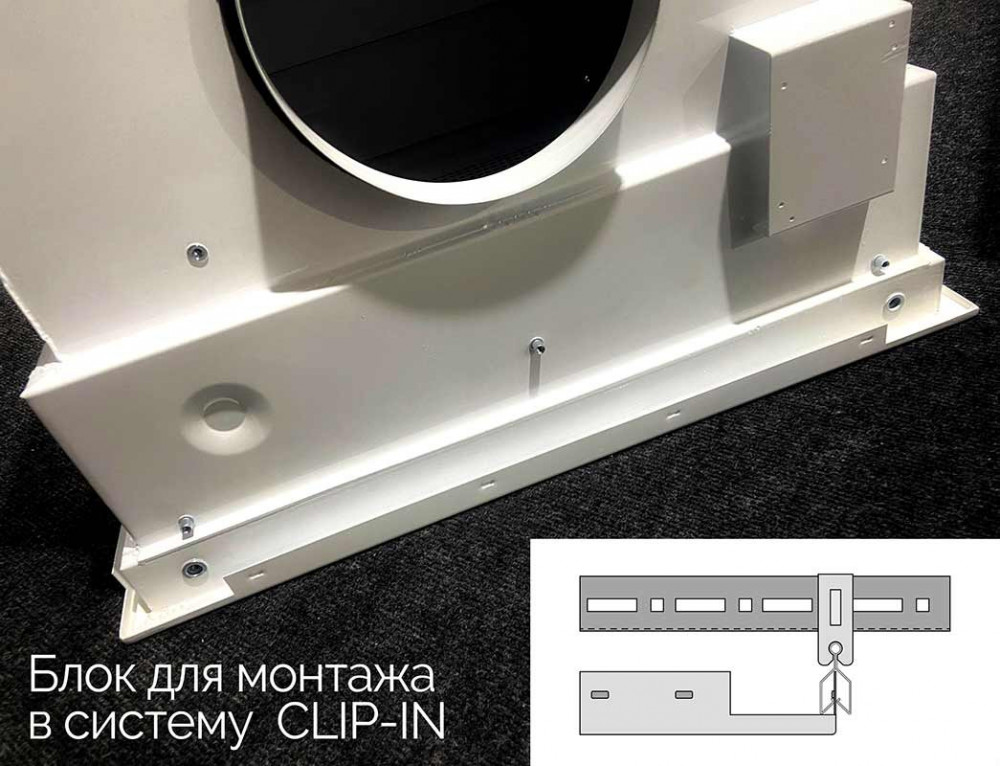

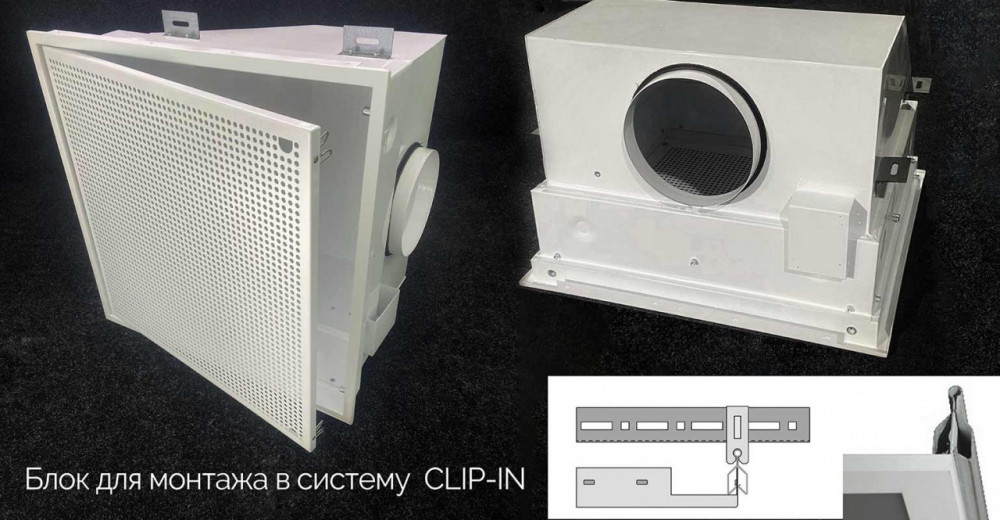

- 600×600 мм (Clip-in)
- 750×750 мм
- 1200×600 мм (Clip-in)

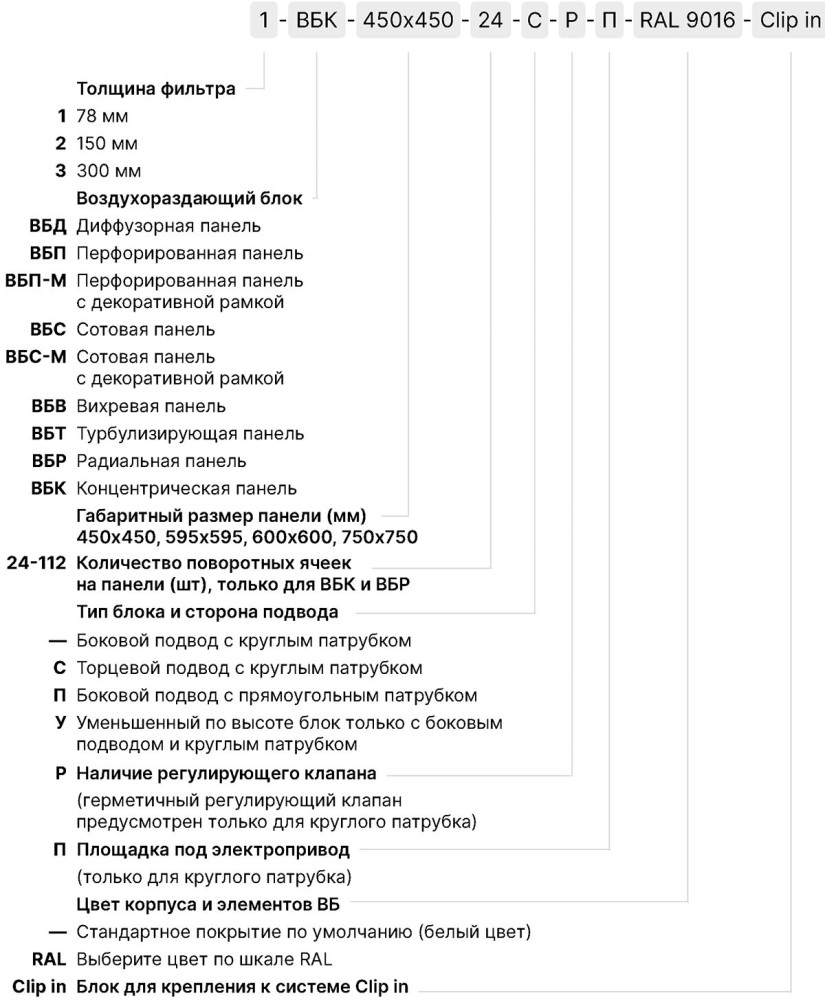

Блоки рассчитаны на установку фильтров толщиной 78, 150 или 300 мм с размерами 305×305, 457×457, 610×610 и 1057×457 мм. В зависимости от толщины фильтра различают:

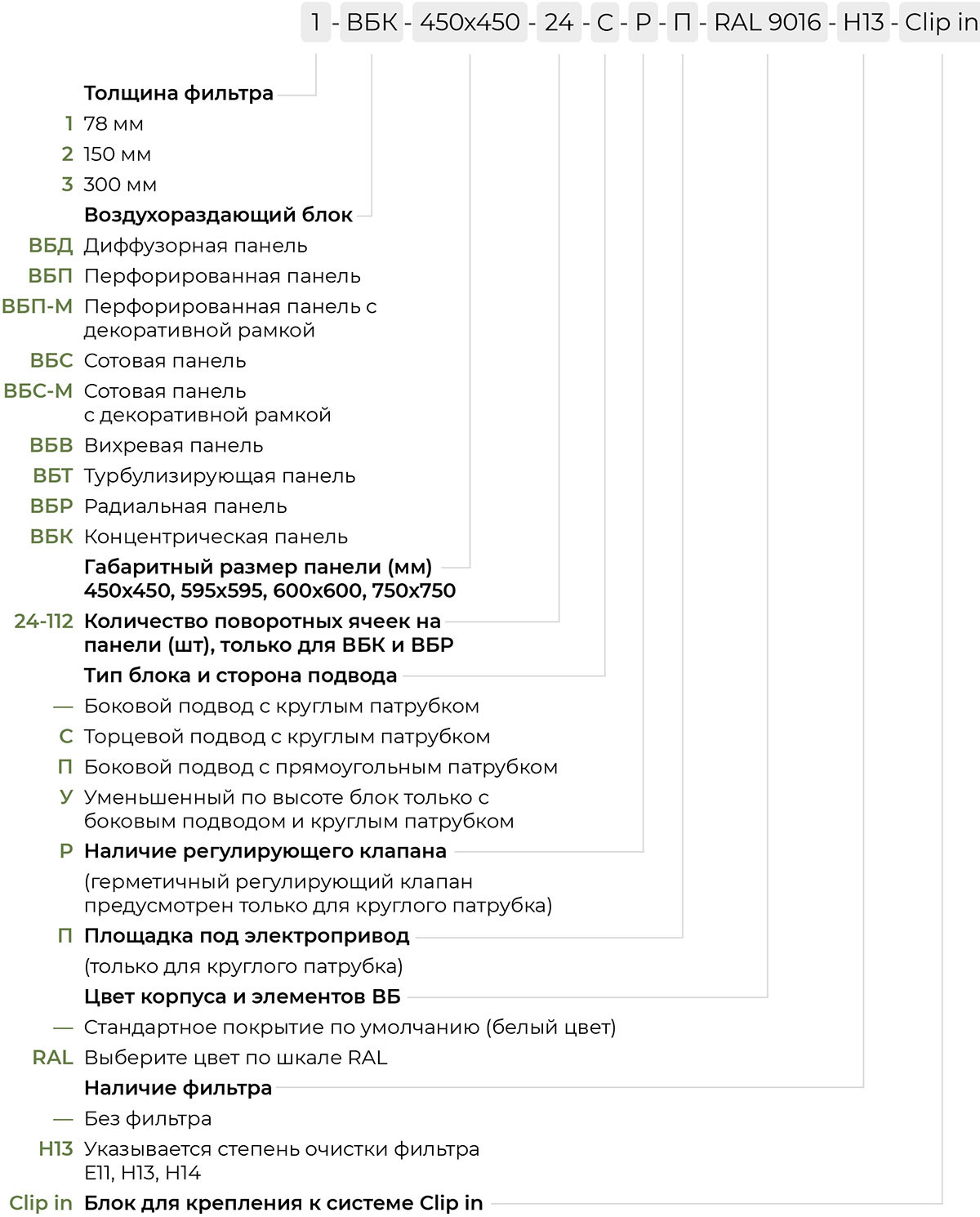

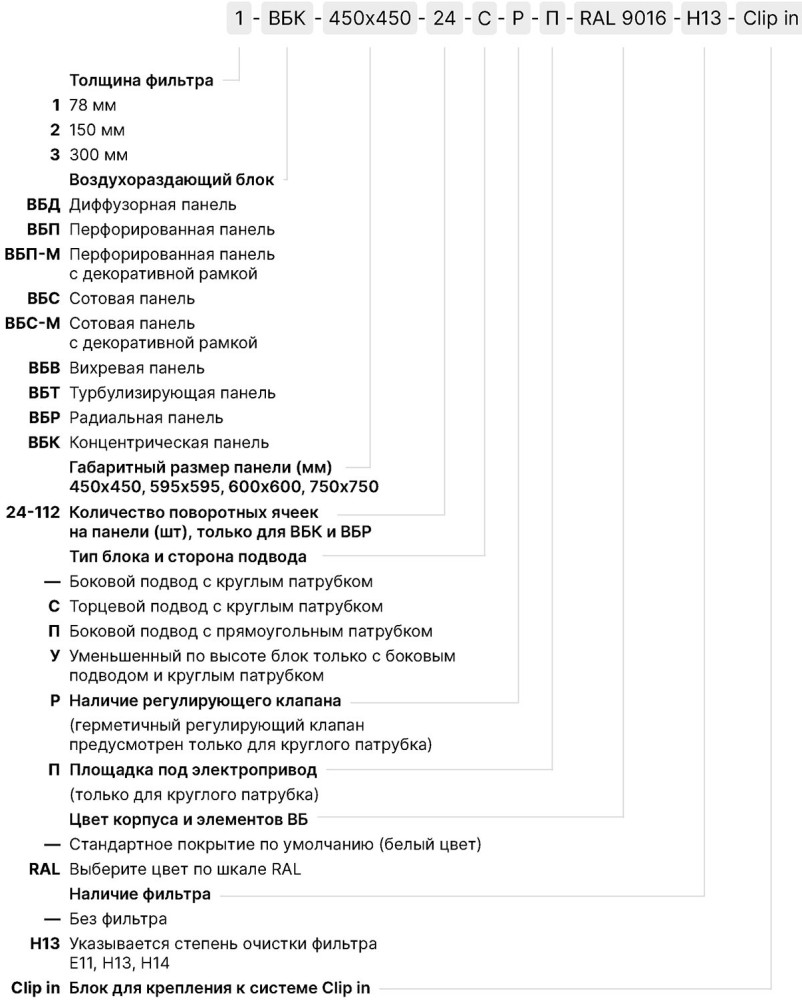

1-ВБ – для фильтров 78 мм, 2-ВБ – 150 мм, 3-ВБ – 300 мм.
Воздухораздающие блоки ВБ – это надежное решение для создания контролируемой воздушной среды в чистых помещениях. Их герметичная конструкция и возможность выбора типа воздухораспределения делают их идеальным выбором для медицинских учреждений и высокотехнологичных производств.
Монтаж и обслуживание

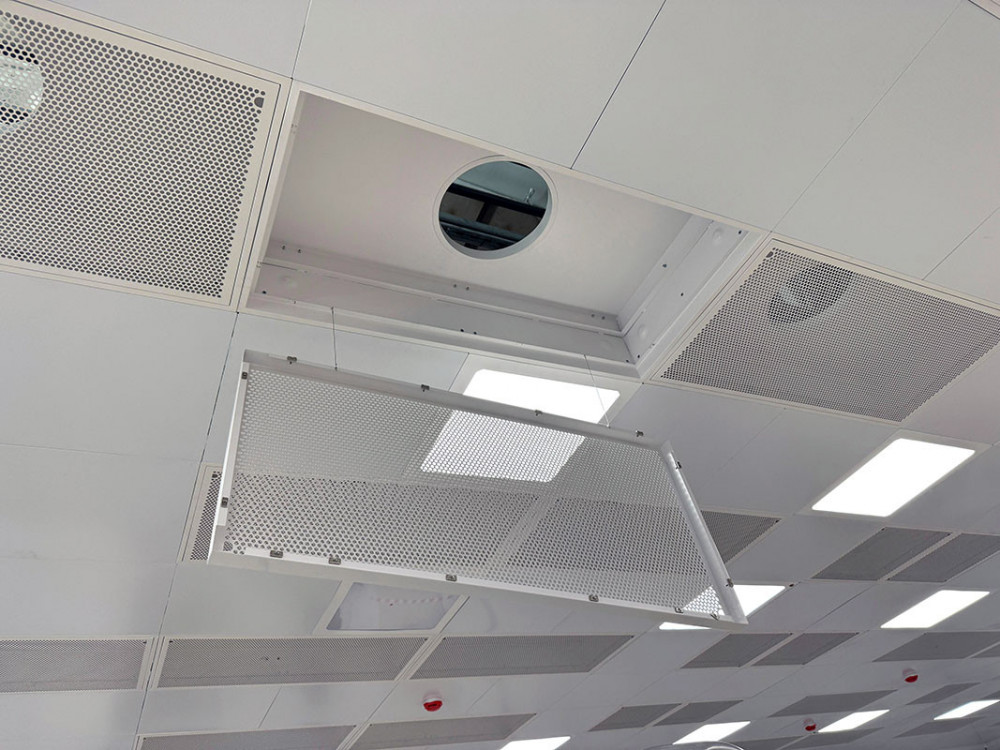

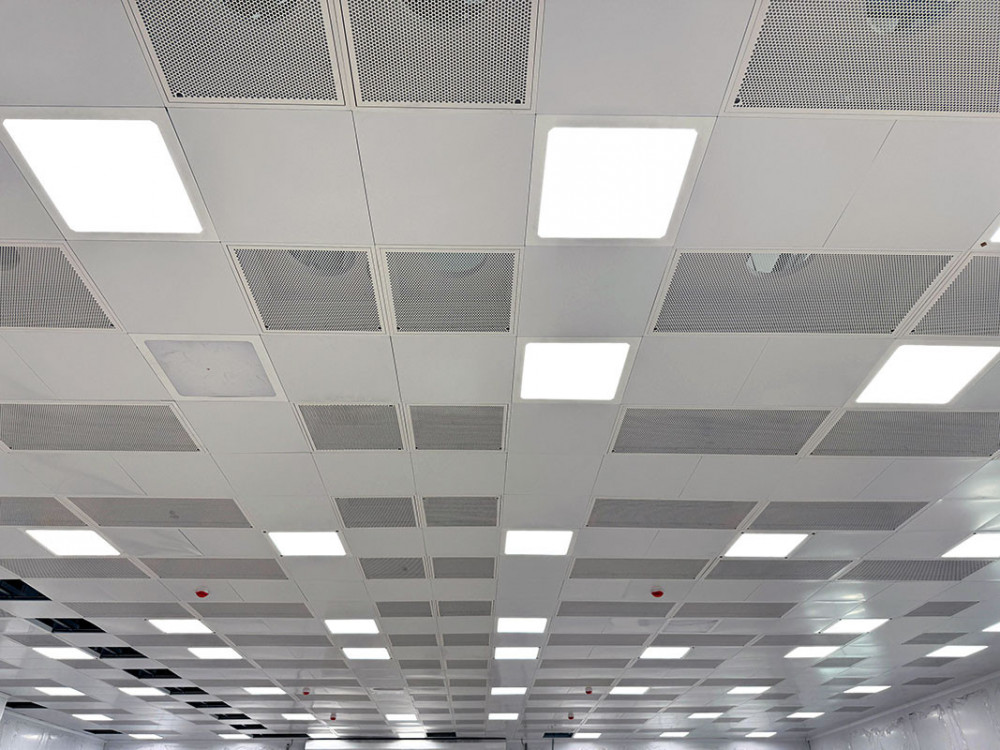

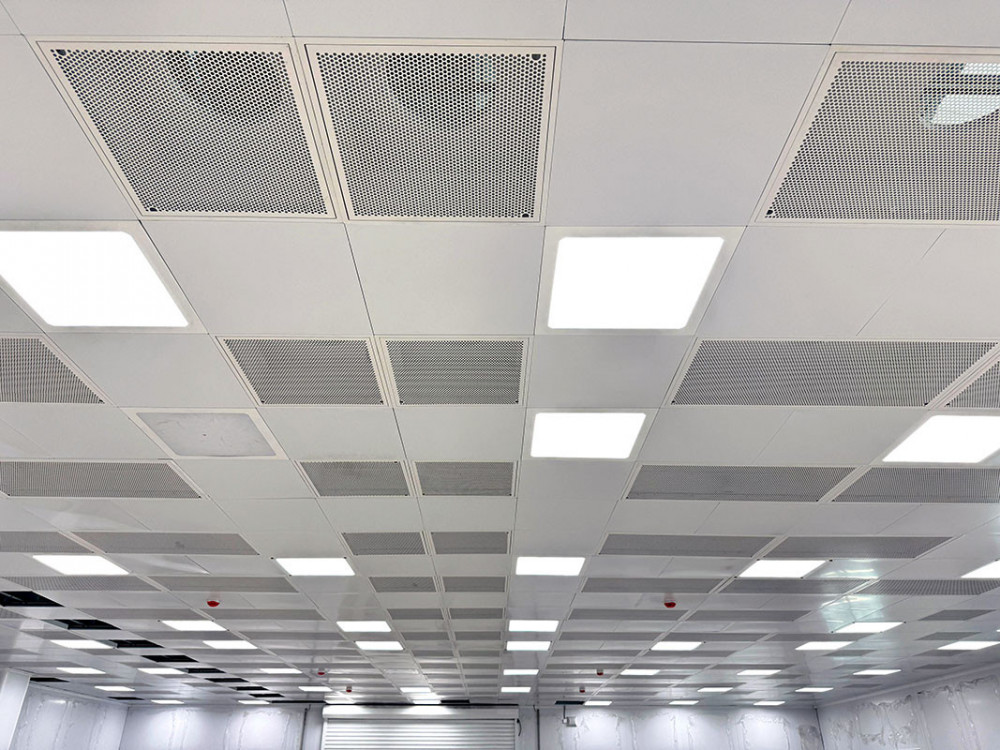

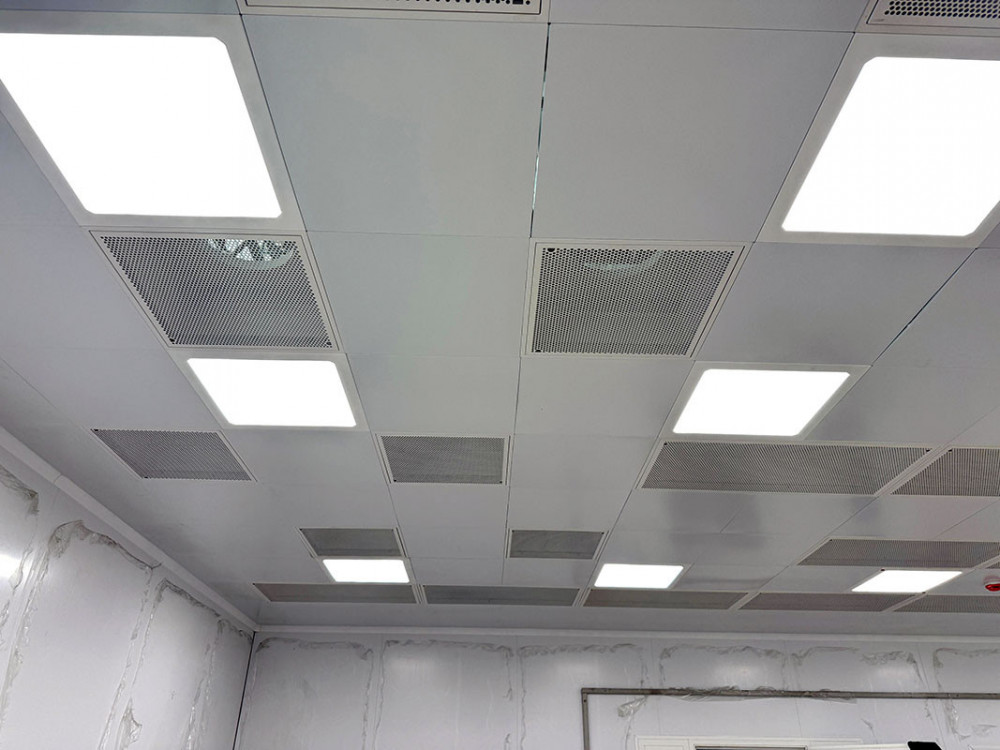

Блоки ВБ монтируются как в подшивные потолки, так и в открытое пространство. Крепление осуществляется с помощью:
- Металлических тросов
- Резьбовых шпилек с возможностью регулировки

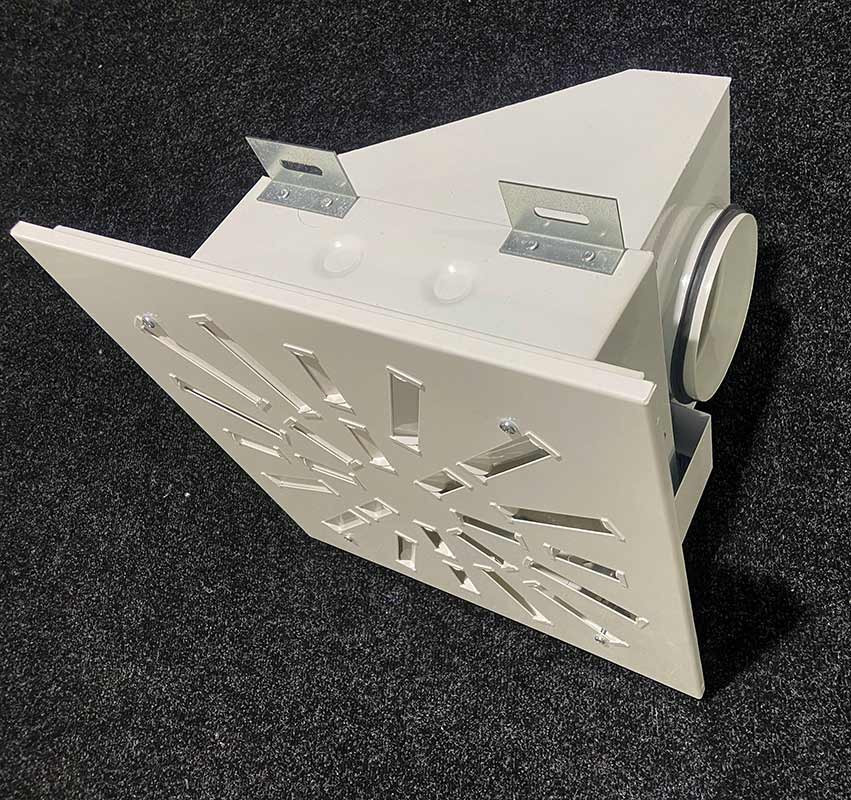

- Специальных угловых кронштейнов для настенного монтажа
Герметичность соединений обеспечивается резиновыми уплотнениями и стандартными методами герметизации. Процедура замены фильтра разработана с учетом требований к чистоте помещения и не допускает загрязнения рабочей зоны.
