Решетка перфорированная с клапаном для круглых воздуховодов ПВР-Ц+Р

Нет отзывов

Артикул: 4084

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

Узор:

RV 5-7

Круглая перфорация со смещенными рядами отверстий (по умолчанию)

Qg 16-26

Квадратная перфорация с прямыми рядами отверстий

Qd 16-26

Квадратная перфорация с диагонально смещенными рядами отверстий

Nr 14-18

Декоративная перфорация "крестик" с диагонально смещенными рядами отверстий

Варианты крепления:

БЕЗ УКАЗАНИЯ ВАРИАНТА КРЕПЛЕНИЯ

ОТВЕРСТИЯ ПОД САМОРЕЗЫ

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — В воздуховод

Серия решетки — ПВР

Материал — Алюминий/оцинкованная сталь

Размеры Решетка перфорированная с клапаном для круглых воздуховодов ПВР-Ц+Р

Дополнительно

1 264

В корзину

Быстрый подбор в Telegram

Наш технический специалист поможет выбрать идеальную конфигурацию

Собственное производство

До 1000 выпускаемых единиц в день

Быстрая доставка по России

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

Решетка перфорированная с клапаном для круглых воздуховодов ПВР-Ц+Р

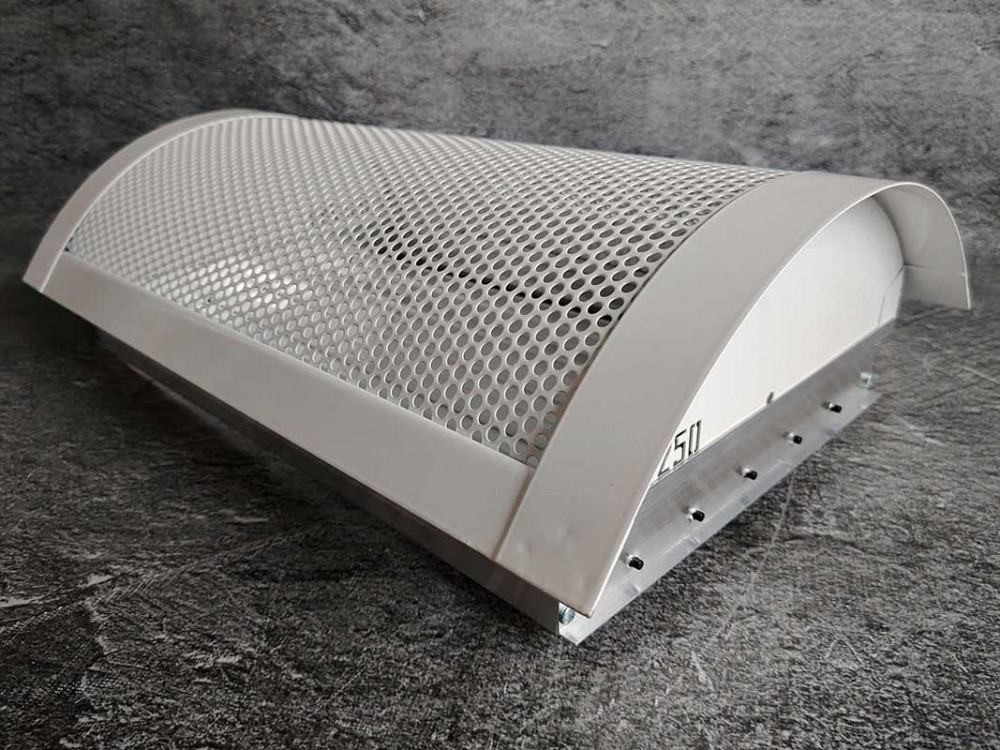

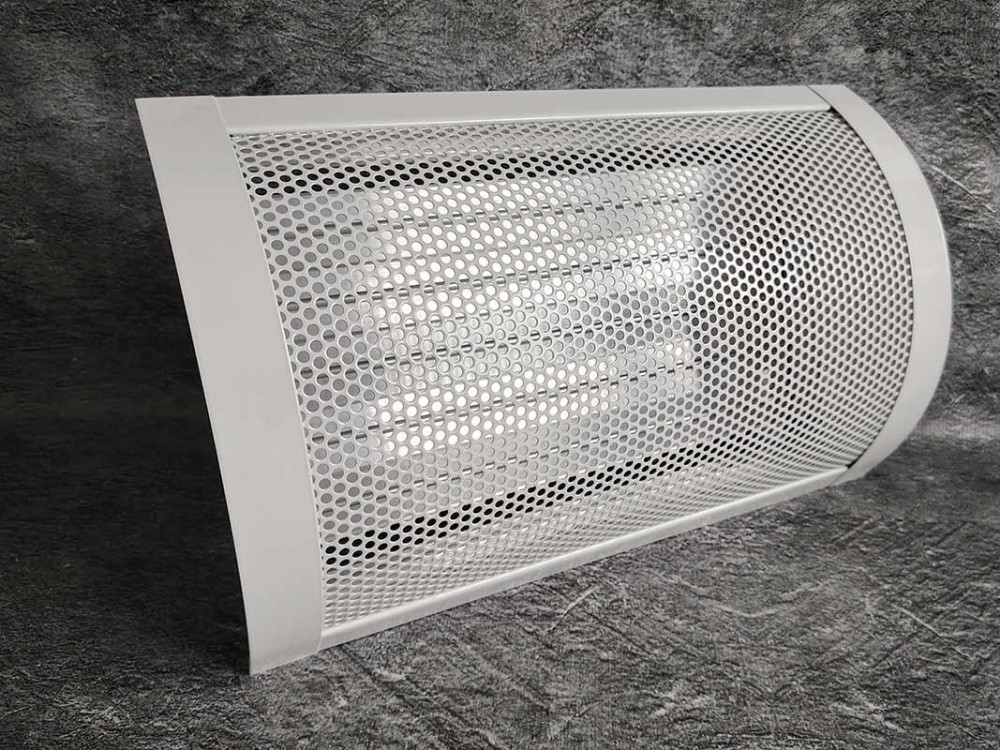

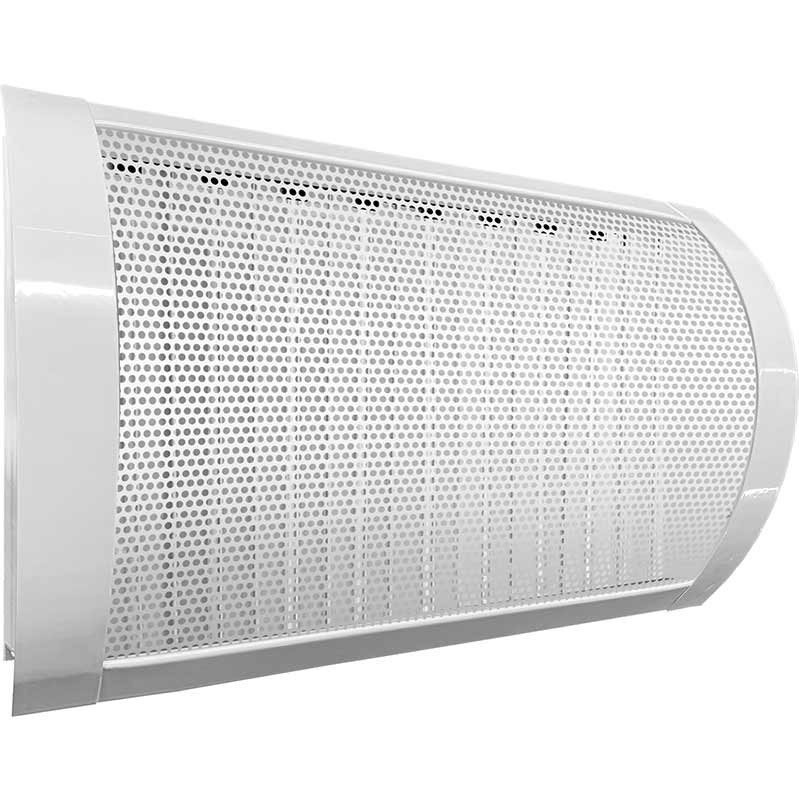

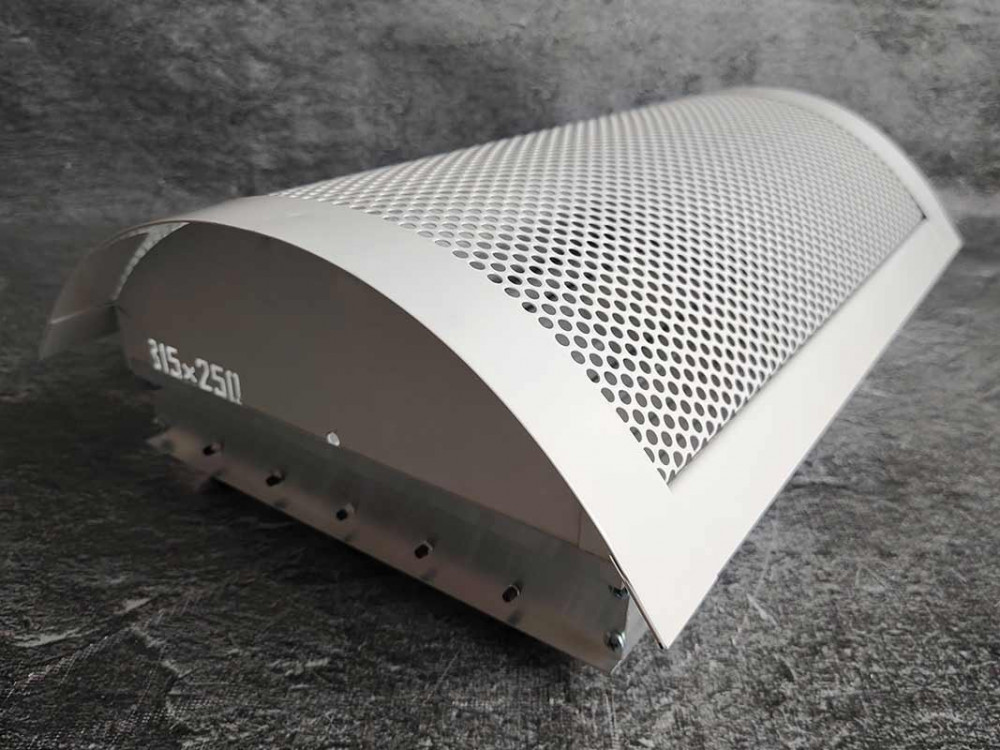

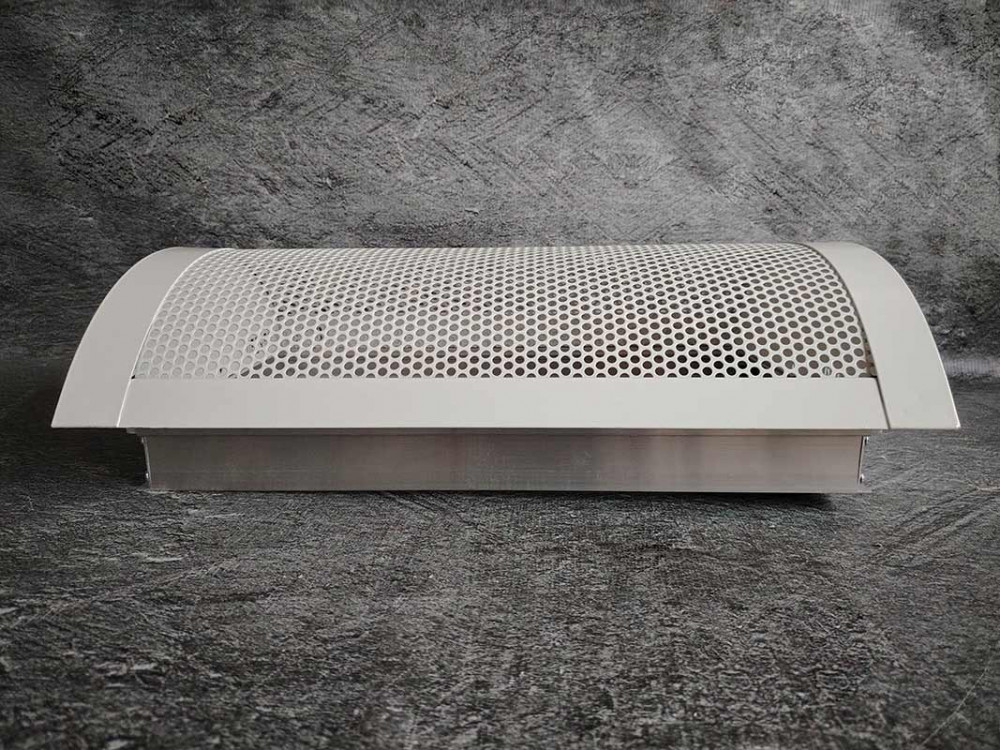

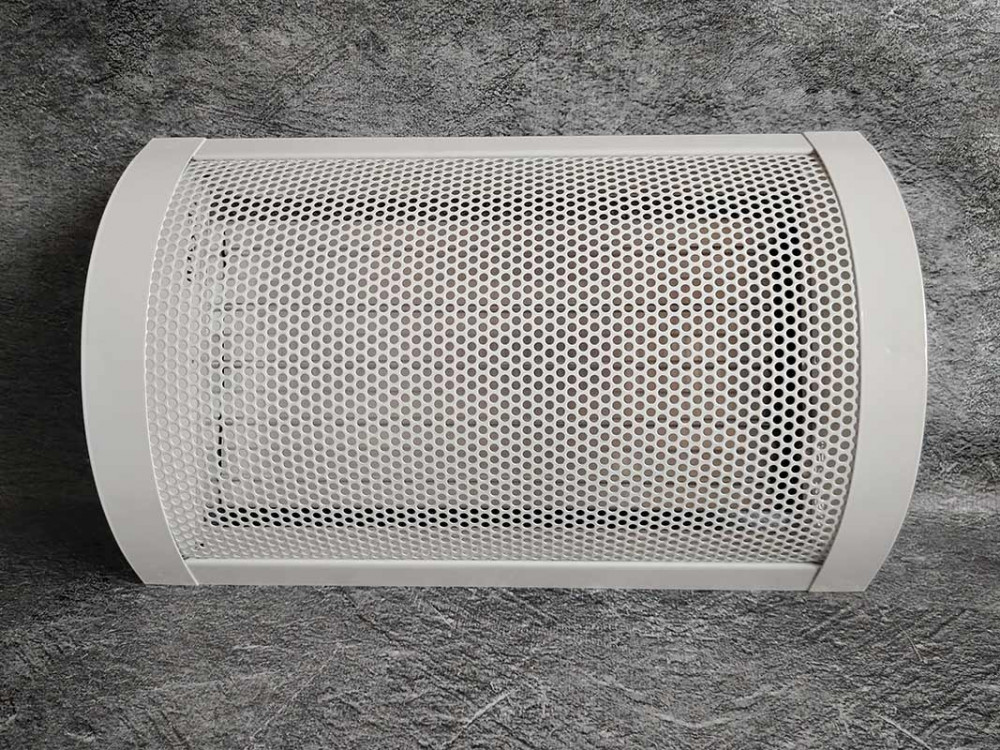

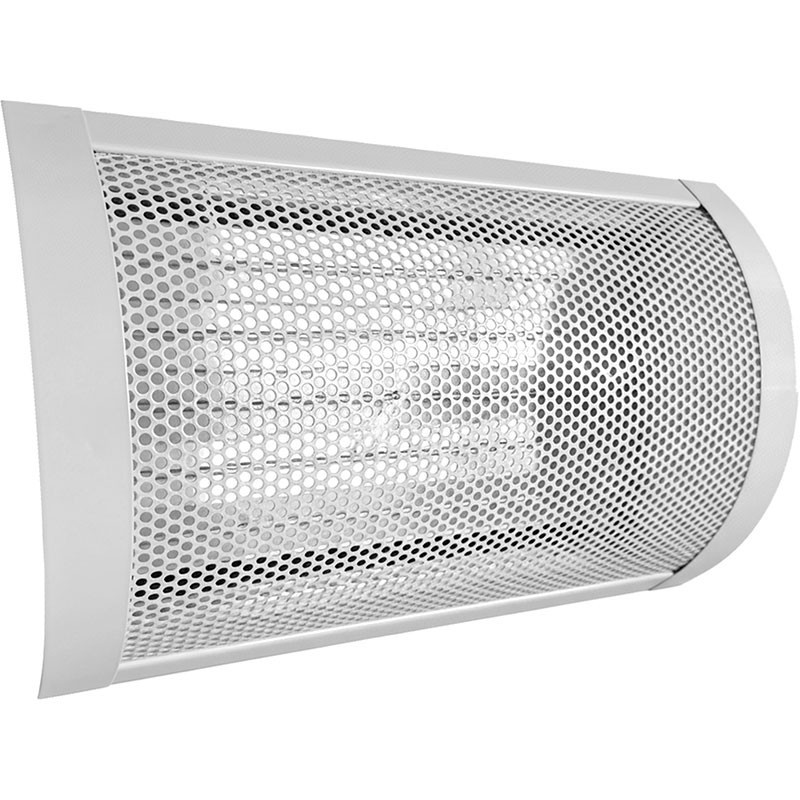

Решетка ПВР-Ц+Р представляет собой специализированное решение для систем вентиляции, предназначенное для установки в круглые воздуховоды. Конструкция устройства сочетает цилиндрическую форму воздуховода с прямоугольным монтажным проемом, обеспечивая удобство установки и эффективное воздухораспределение.

Конструктивные особенности

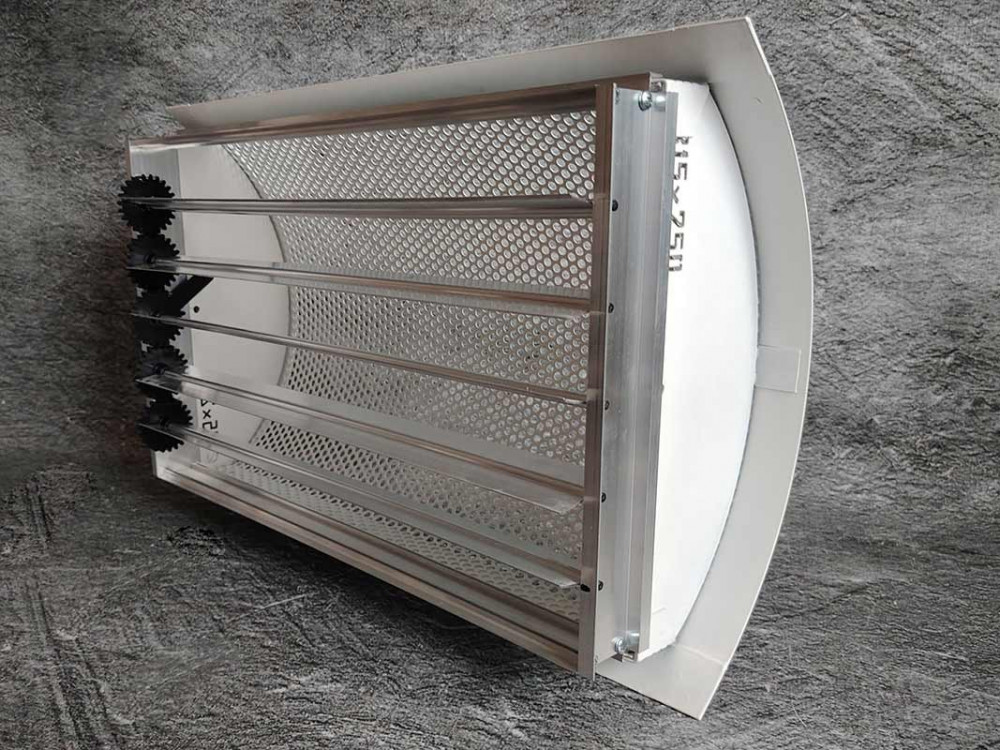

Решетка состоит из нескольких ключевых элементов:

Цилиндрическая рамка из оцинкованной стали
Перфорированная вставка из оцинкованной стали

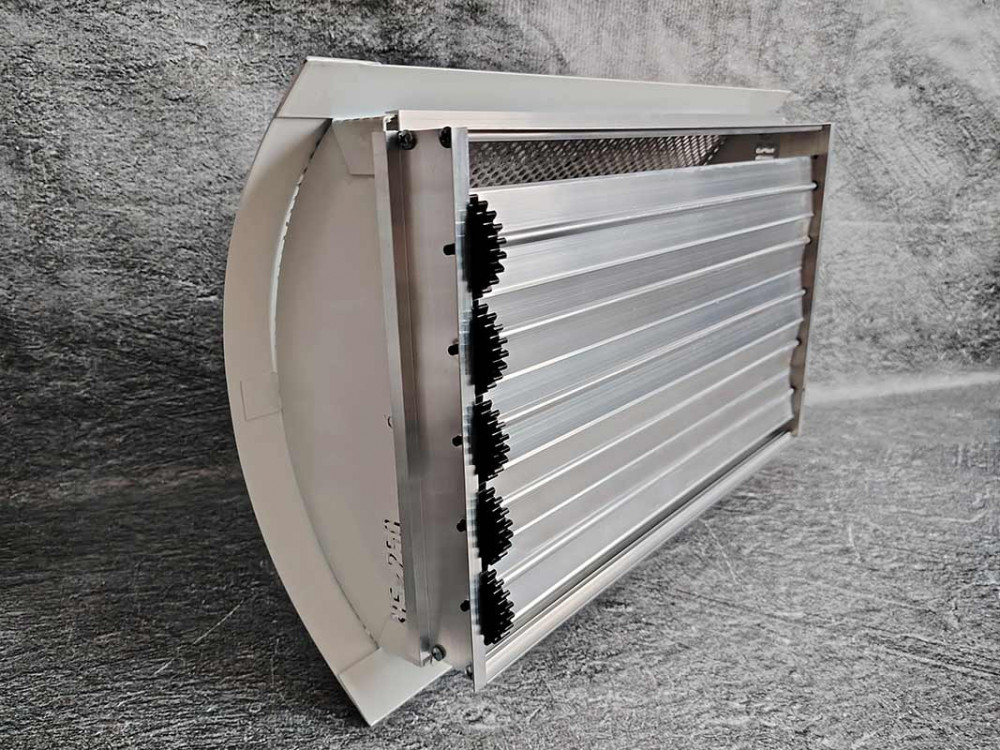

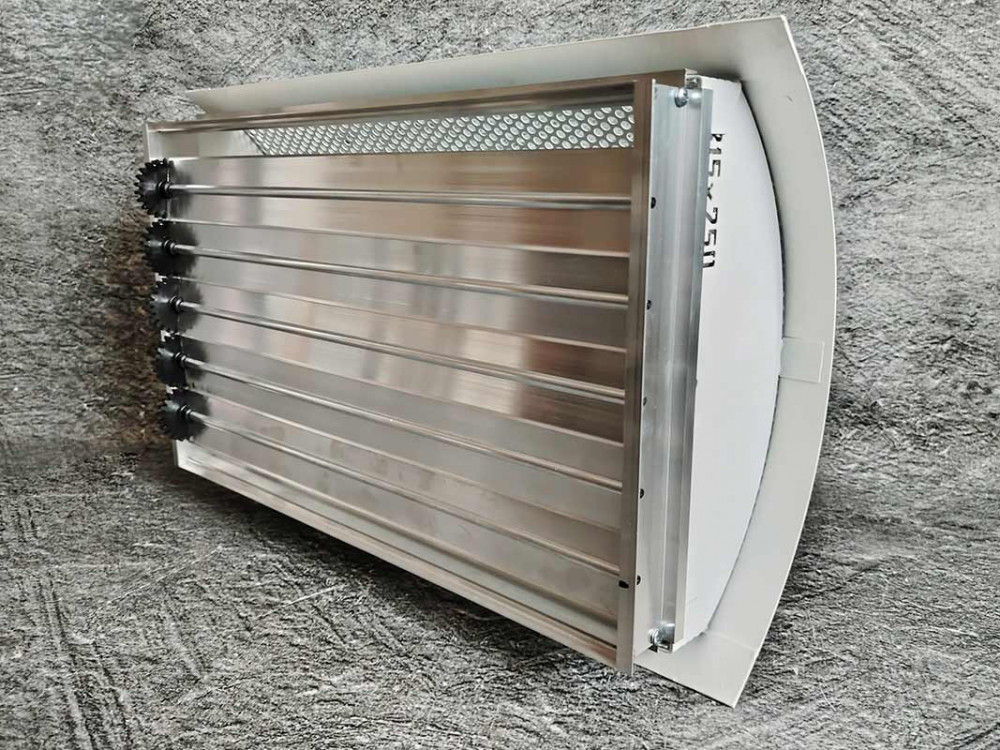

Клапан расхода воздуха (КРВ) из алюминиевого профиля АДЗ1
Т-образный профиль для усиления конструкции (устанавливается каждые 600 мм)

Технические характеристики

Основные параметры решетки ПВР-Ц+Р:

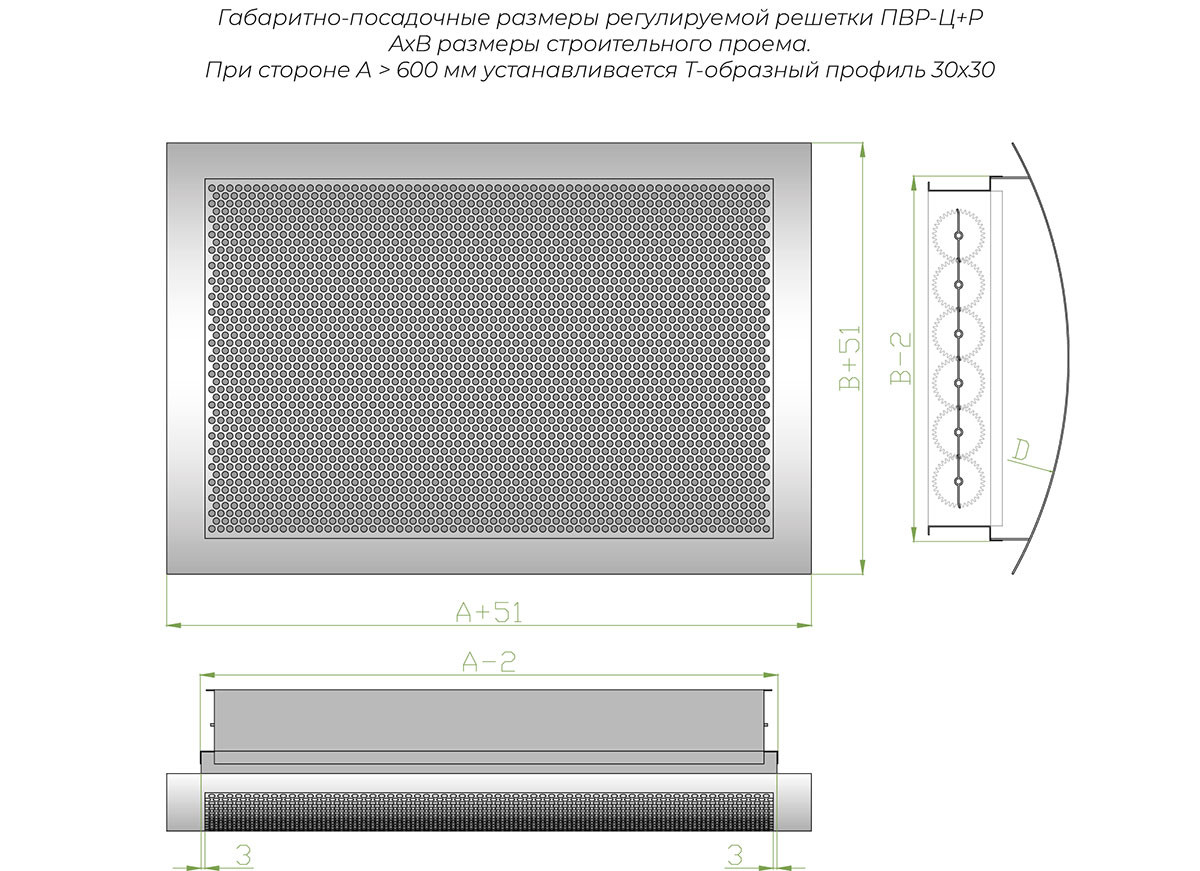

Размерный ряд: от 100×100 мм до 1900×1000 мм (с шагом 1 мм)
Стандартная перфорация: круглые отверстия RV 5-7
Возможность изготовления с любым типом перфорации
Максимальная высота проема: 75% диаметра воздуховода
Стандартное покрытие: порошковая краска RAL 9016

Решетка ПВР-Ц+Р с уникальной цилиндрической конструкцией и клапаном расхода воздуха обеспечивает оптимальное сочетание функциональности вентиляционной системы и простоты монтажа благодаря адаптации к круглым воздуховодам с прямоугольным посадочным проемом.

Функциональные возможности

Решетка ПВР-Ц+Р предлагает комплексное управление воздушным потоком:

Регулировка объема подаваемого воздуха с помощью КРВ
Возможность изменения аэродинамических характеристик через различные варианты перфорации
Простота управления потоком через регулировочную ручку
Эффективное распределение воздуха через перфорированную поверхность

Монтаж и эксплуатация

Установка решетки осуществляется с помощью саморезов через лицевую часть рамки. Особенности монтажа включают:

Возможность поставки с выкрашенными в цвет решетки саморезами
Стандартная поставка без крепежных отверстий (сверлятся при монтаже)
Прочность конструкции благодаря Т-образным профилям
Долговечность за счет комбинации стальных и алюминиевых элементов

Решетка ПВР-Ц+Р может быть изготовлена в различных цветовых решениях по шкале RAL по индивидуальному запросу, что позволяет гармонично интегрировать ее в любой интерьер. Комбинированное использование материалов обеспечивает оптимальное сочетание прочности и коррозионной стойкости.

Характеристики

Место применения

В воздуховод
Серия решетки

ПВР
Материал

Алюминий/оцинкованная сталь
