Воздухораспределители панельные сопловые 1SDP, 2SDP

Воздухораспределители панельные сопловые 1SDP, 2SDP

Панельные сопловые воздухораспределители серий 1SDP и 2SDP - профессиональное решение для эффективного воздухораспределения в крупных помещениях с возможностью точной регулировки направления воздушных потоков.

Конструкция и принцип работы

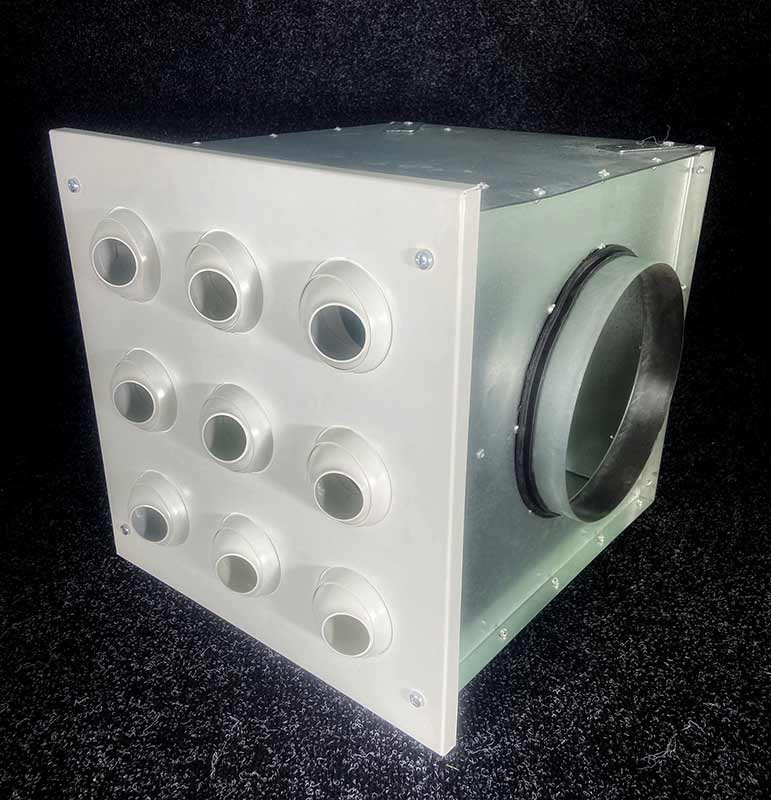

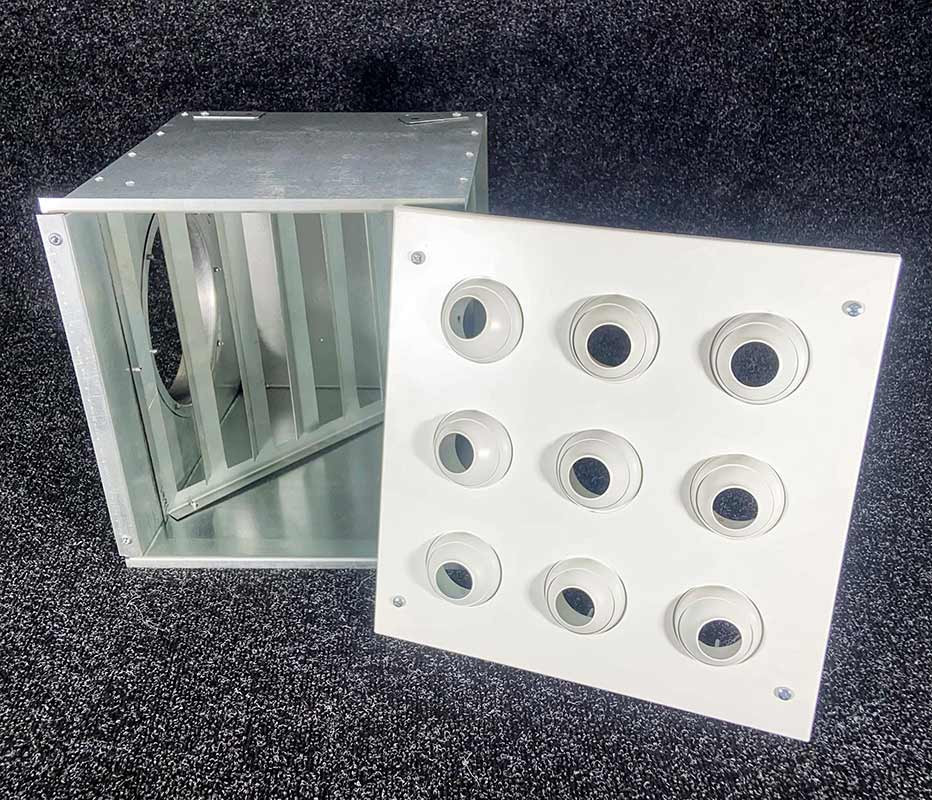

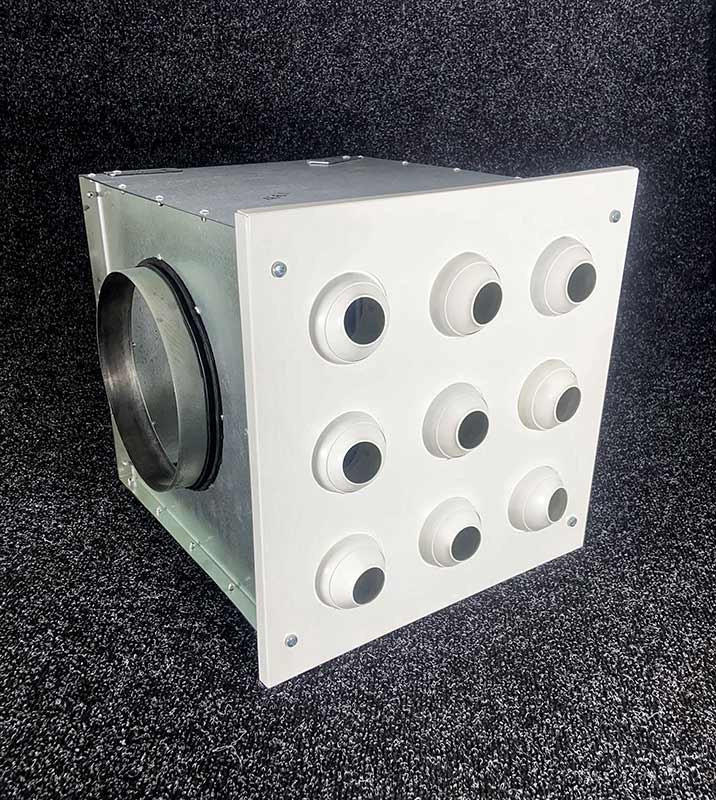

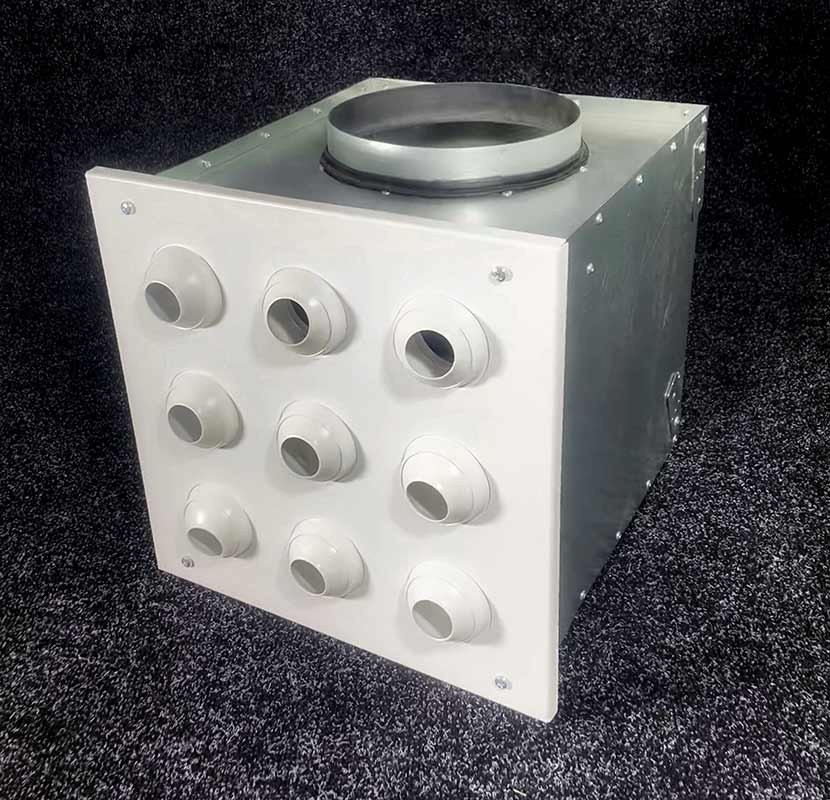

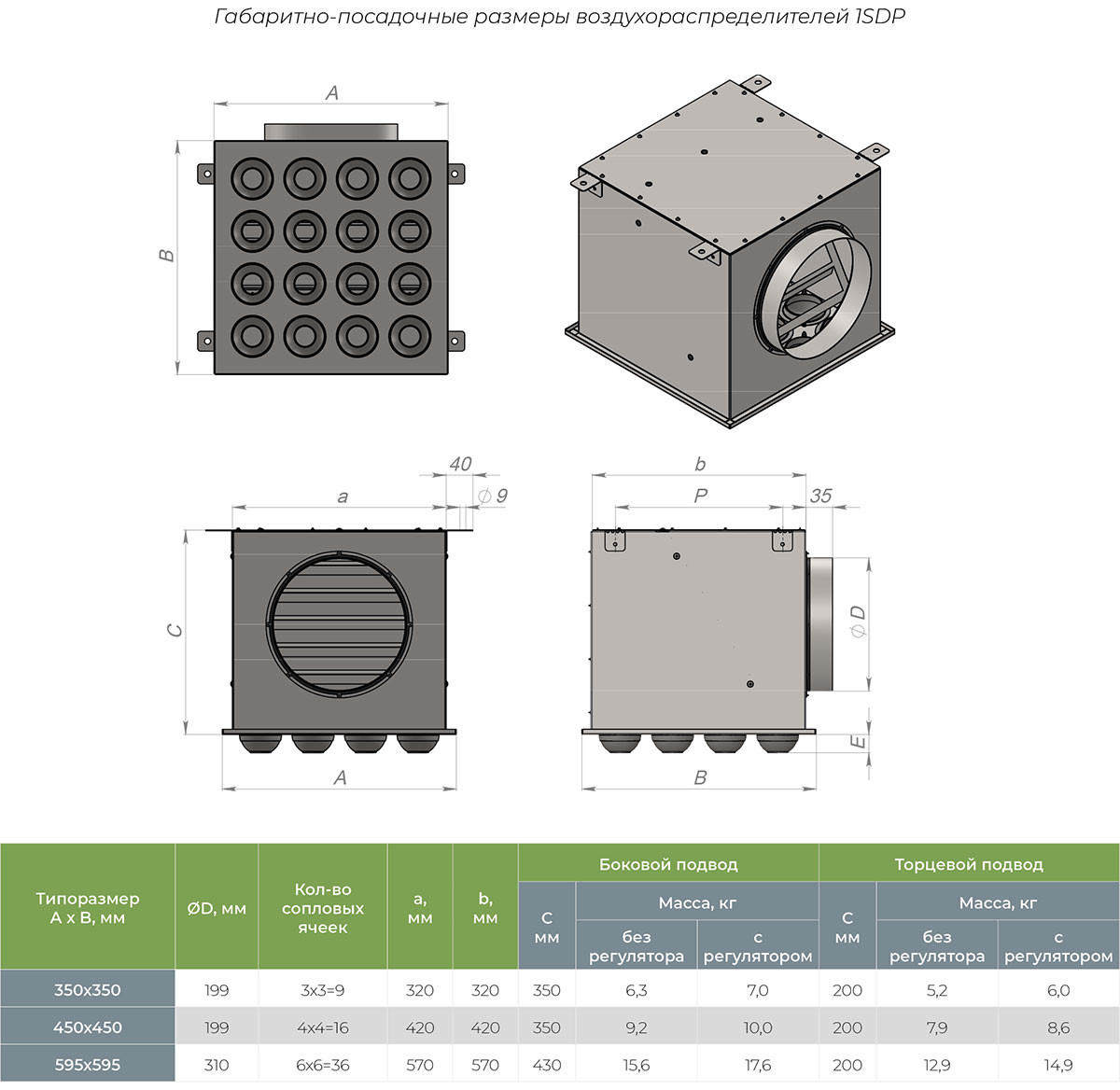

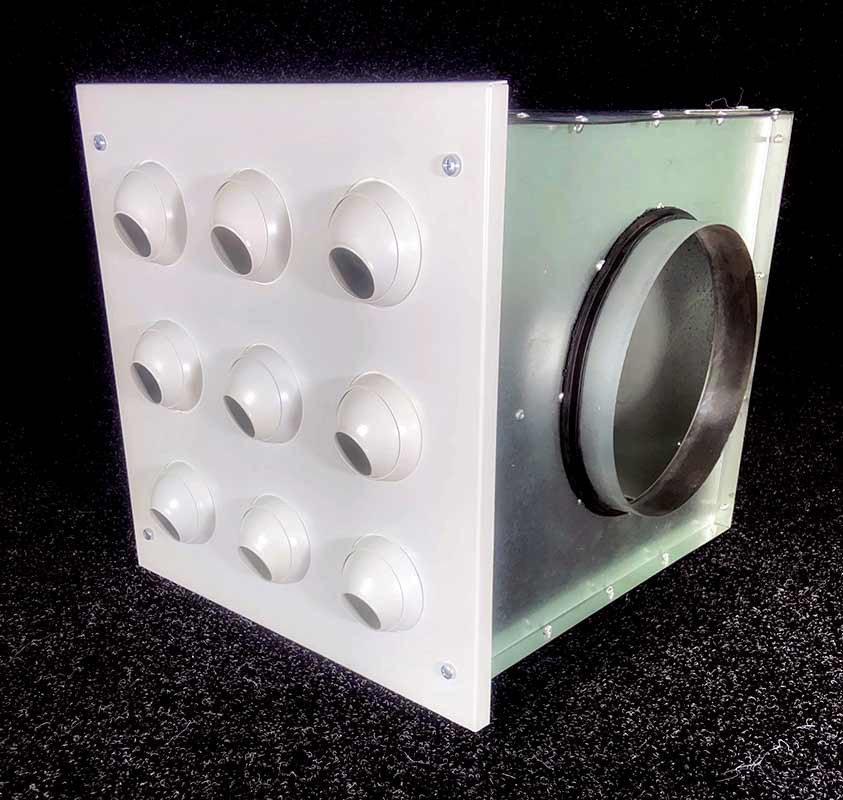

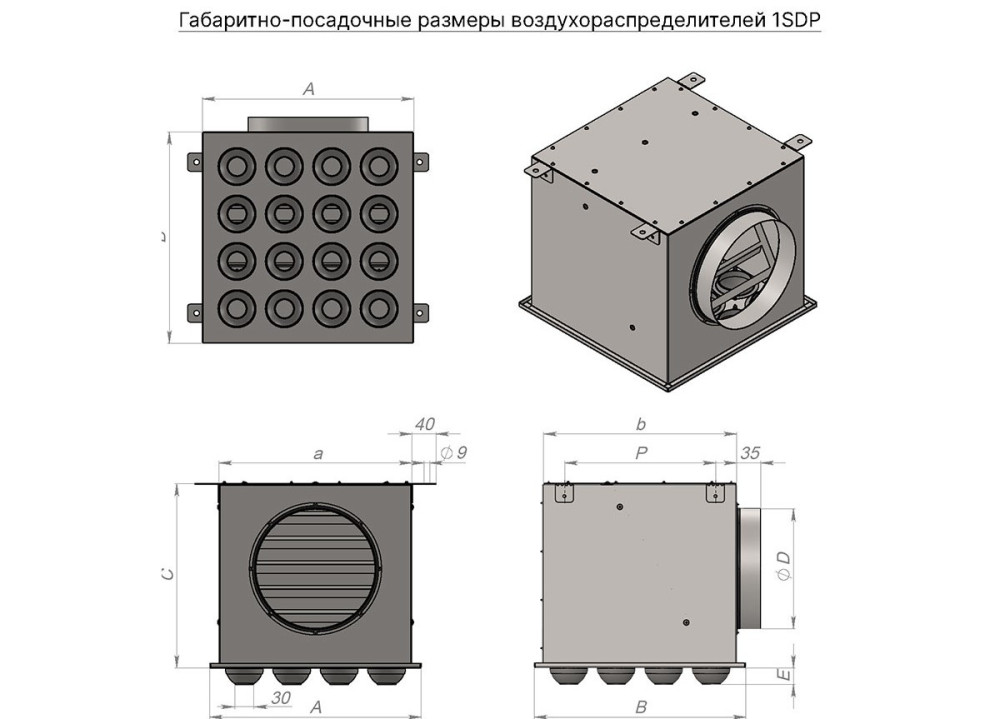

Воздухораспределители 1SDP (квадратной формы) и 2SDP (прямоугольной формы) состоят из панели с поворотными сопловыми ячейками и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Каждая сопловая ячейка может поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии, что позволяет точно регулировать направление воздушного потока.

Основные конструктивные элементы:

• Лицевая панель с сопловыми ячейками
• Камера статического давления
• Подводящий патрубок круглого сечения
• Система крепления и регулировки

Технические характеристики и материалы

Воздухораспределители полностью изготавливаются из листовой оцинкованной стали, что обеспечивает долговечность и возможность использования при повышенных температурах. Стандартное покрытие - порошковая краска белого цвета RAL 9016, но возможно исполнение в любом цвете по шкале RAL.

Ключевые особенности работы:

• Дальнобойность потока сохраняется при параллельном повороте сопел
• При разнонаправленном повороте дальнобойность уменьшается до 2,5 раз
• Аэродинамическое сопротивление остается постоянным при любом положении сопел
• Камера статического давления снижает шум на 4-6 дБ

Варианты исполнения и дополнительные опции

Воздухораспределители предлагаются в нескольких вариантах исполнения. Модели с индексом R оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Возможна внутренняя облицовка камеры статического давления звукопоглощающим материалом, что дополнительно снижает шум на 6-8 дБ и предотвращает образование конденсата.

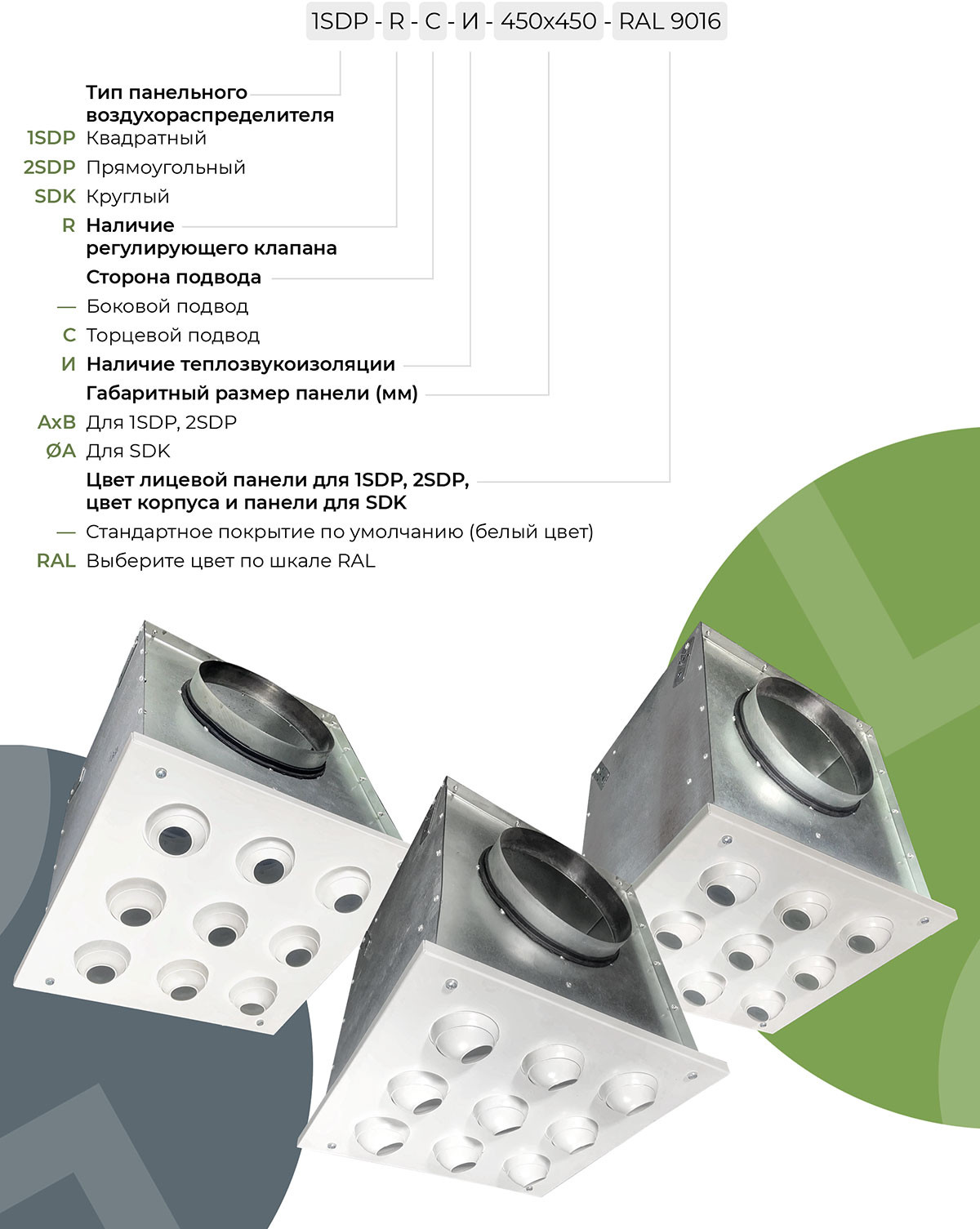

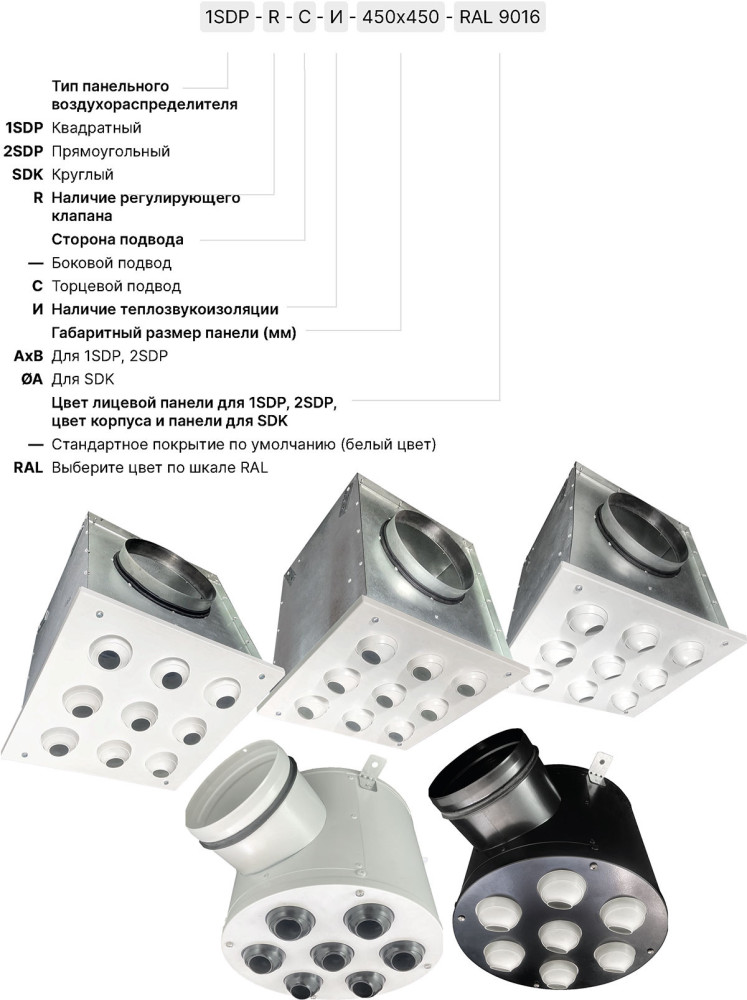

Доступные конфигурации:

• 1SDP - квадратная форма с КСД

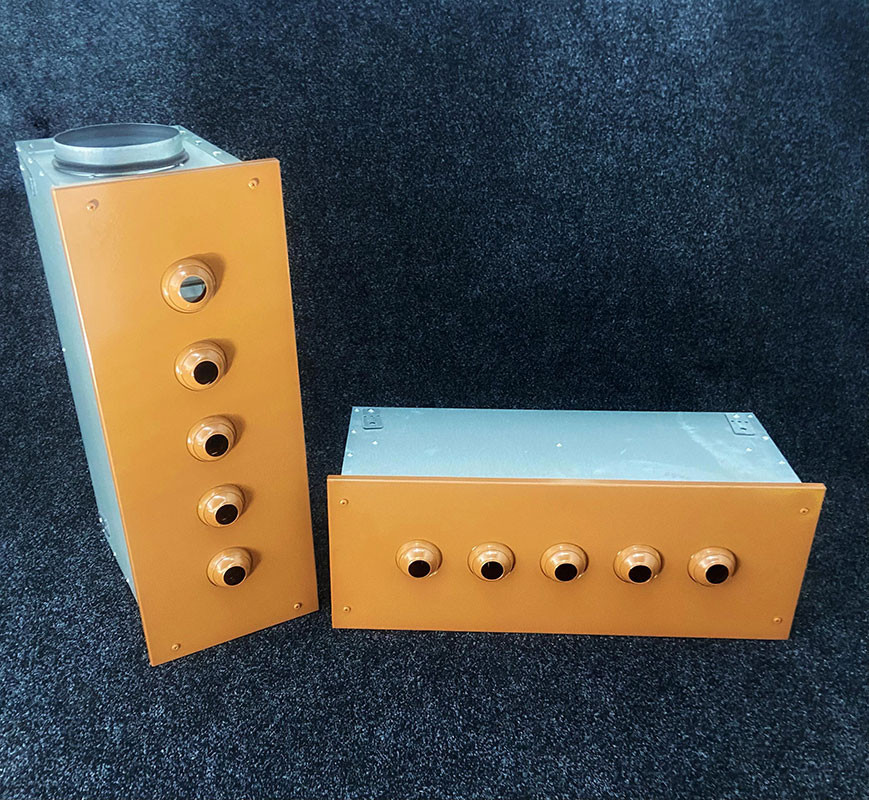

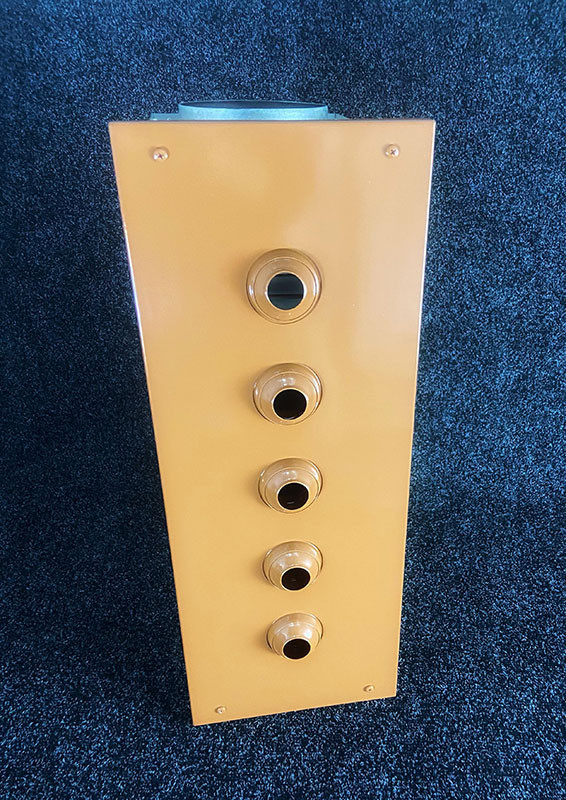

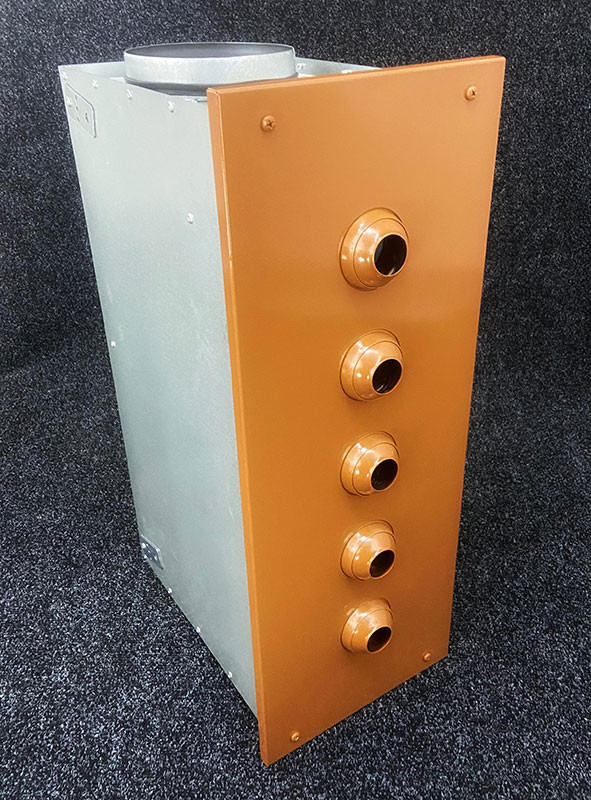

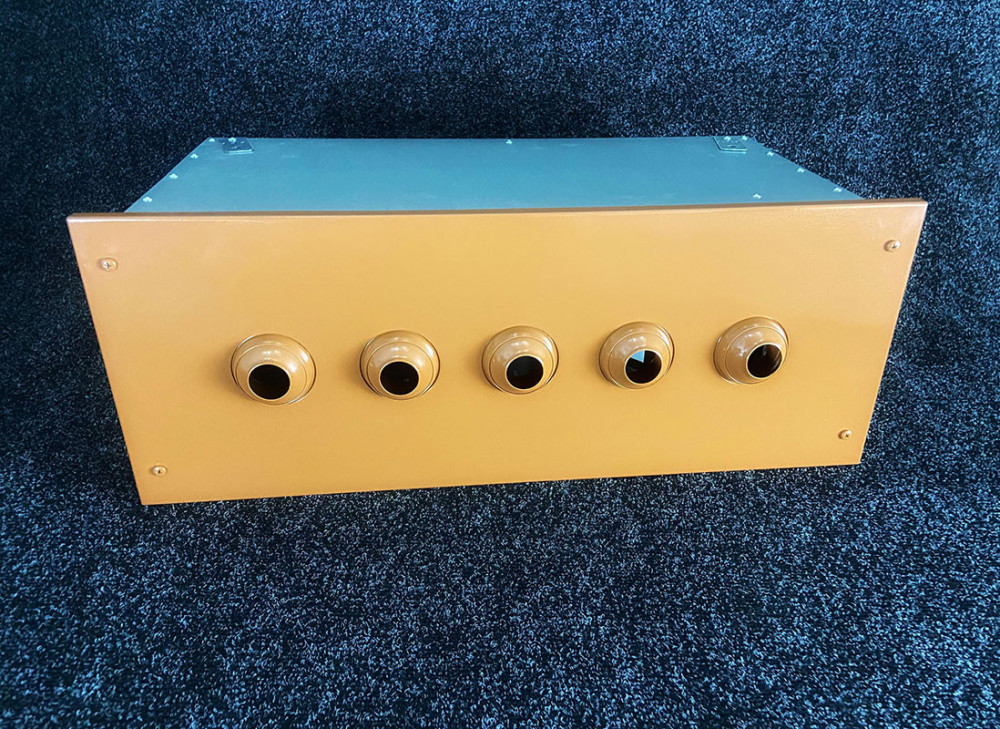

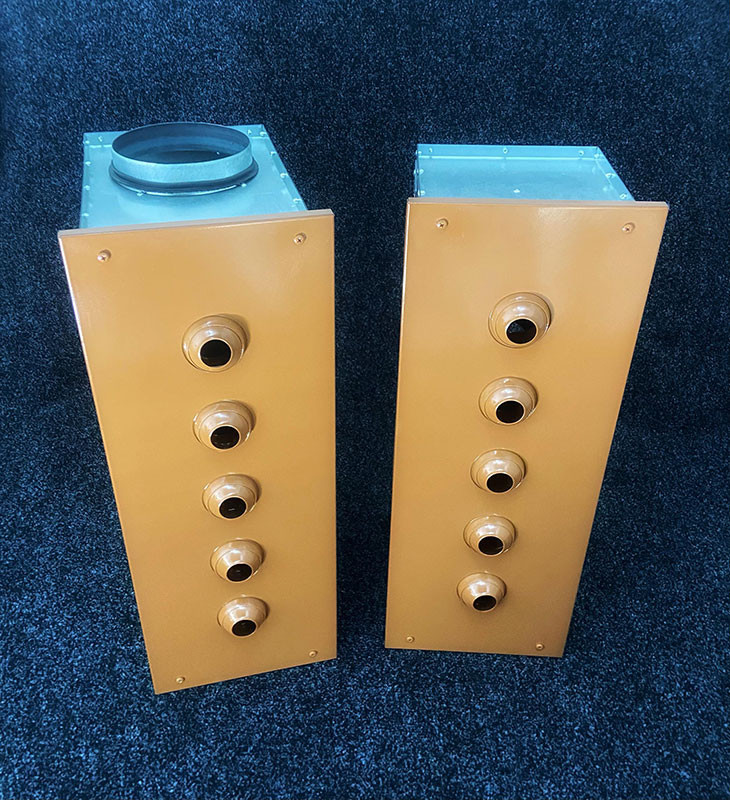

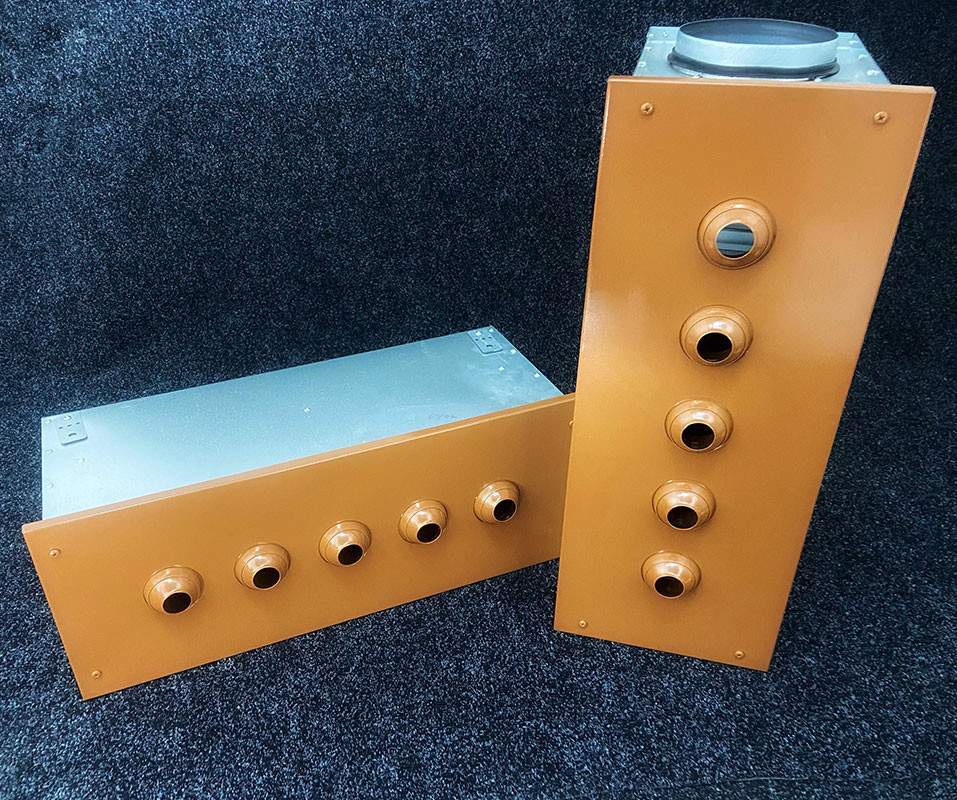

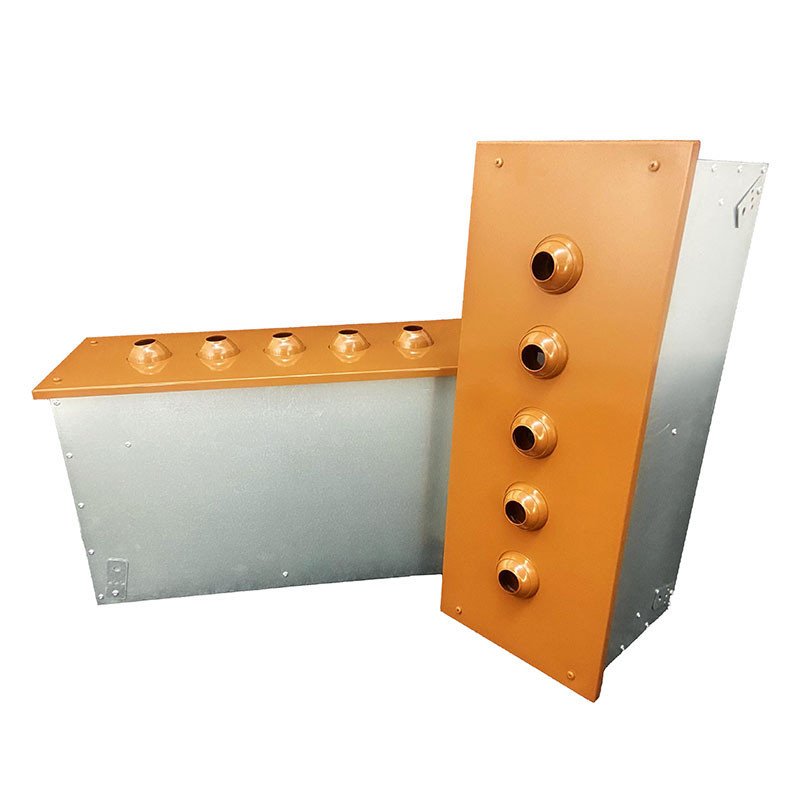

• 2SDP - прямоугольная форма с КСД
• 2SDP без КСД - только воздухораздающая панель
• Модели с регулятором расхода (1SDP-R, 2SDP-R)

Монтаж и область применения

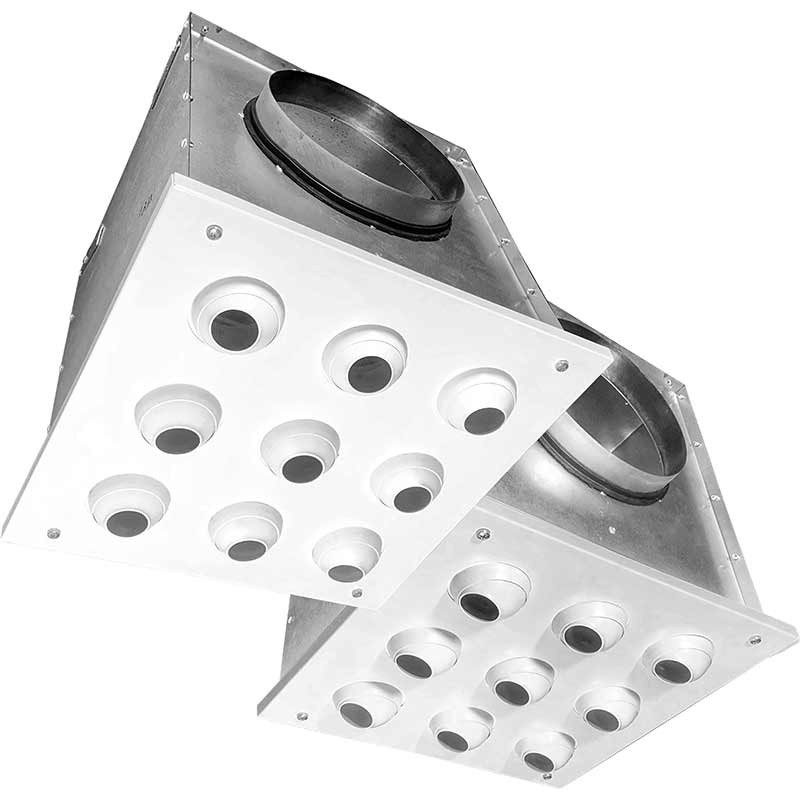

Воздухораспределители монтируются либо непосредственно на круглые воздуховоды при открытой прокладке, либо встраиваются в подвесные потолки. Герметичность соединения обеспечивается резиновым уплотнением. Для крепления используются металлические тросы (европодвесы) или резьбовые штанги.

Типичные области применения:

• Производственные помещения
• Концертные и торговые залы
• Спортивные сооружения
• Транспортные узлы (вокзалы, аэропорты)
• Другие помещения с большими объемами

При выборе воздухораспределителей 1SDP или 2SDP следует учитывать размеры помещения, требуемую дальнобойность воздушных потоков, особенности системы вентиляции и температурный режим. Правильно подобранное и установленное оборудование обеспечит эффективное воздухораспределение и комфортные условия в помещении на протяжении всего срока эксплуатации.
